真力GENELEC The Ones 8351B 同轴三分频点音源监听音箱

芬兰真力有源监听音箱评测,真力从未想过要做便宜的产品,监听音箱的使命是忠实、精准地还原出声音内容的真实情况,而不应该添加、遗漏或修饰任何成分。与此同时,监听环境所带来的有害影响应该被降至最低。只有这样的监听系统,才有可能协助声音工作者做出正确的判断。不仅仅是专业音频工作者,真力认为所有用心聆听的人都值得拥有真正的原音呈现,这样才能欣赏到声音作品的原貌,感受到创作者的初衷。

真力GENELEC The Ones 8351B 同轴三分频点音源监听音箱

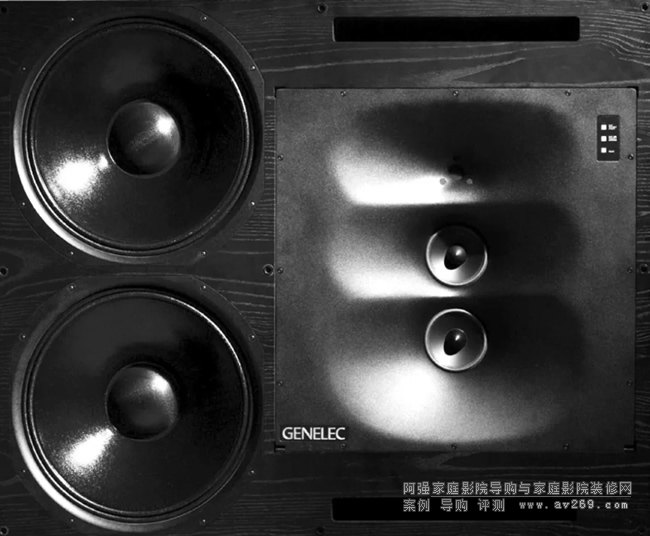

如何将经典型号1031A、1030A进行升级呢?经过了长期的讨论和多次对新样品的研究及实验,真力得出的唯一现实可行的结论是——从头开始。用新产品取代已经倍受认可的经典旧产品,这张颠覆自我的挑战并非一件容易的事。然而,真力设定的设计目标是“尽可能地减少各种非线性因素”,新技术的应有以及6040A的成功令人鼓舞。对声学性能的优化,连同著名设计师Harri Koskinen的工业设计,打造了具有全新箱体形状的监听音箱产品线——8000系列。2004年,8050A、8040A和8030A分别取代明星产品1031A、1030A和1029A。同年,两个更小尺寸的型号也加入到产品线中。紧接着,真力又发布了带有数字信号处理、控制网络和自动声学校准等崭新技术的音箱产品。尽可能地减少非线性因素的目标得到了良好实现,8000系列广受赞誉,并荣获了多项行业大奖。2009年发布的具有同轴单元的三分频8260A。堪称是当年的完美杰作,几乎囊括了专业音频领域的所有奖项。

真力GENELEC The Ones 8351B 同轴三分频点音源监听音箱

而后,真力的家用系列也相继推出,并且在中文官方网站上开辟了针对家用市场的专属页面,非常贴心地以“你家中的真力”-“桌面”-“客厅”-“影音室”-“背景音乐”等场景区分推荐产品,而适合家用的产品则包括G和The Ones两个系列,再加上一个F超低音系列,音响迷完全可根据自己的需求选择合适的产品。虽然家用和专业的产品在型号上有所区分,但其实产品的本质并没有太大的区别,比如家用型号的G3两分频书架箱对应的就是专业监听经典系列的8030,而The Ones系列更和SAM专业系列完全一致,体型从小到大分别有8331A、8341A、8351B和8361A,SAM专业系列还提供一个强大的母带监听级W371A超低音音箱。

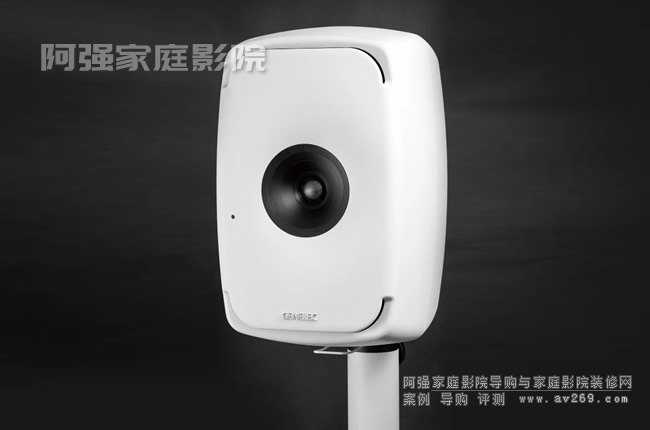

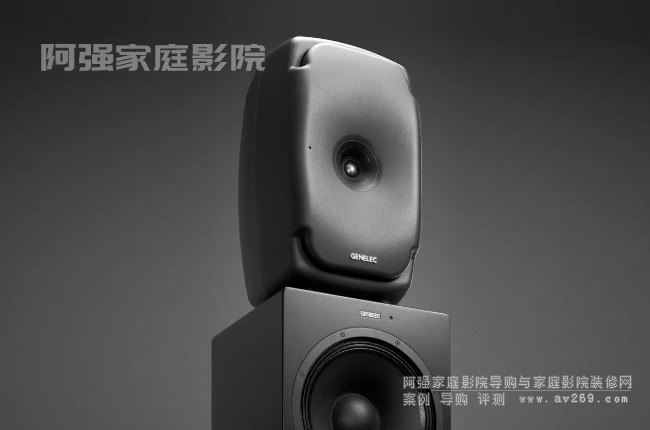

GENELEC The Ones 8351B

其中,这次从真力公司借得试听的8351B是近期升级改进而来的一款中型书架箱产品。



8351属于真力SAM(Smart Active Monitor)系列,这个系列是真力的突破性杰作,也为三分频音箱设计带来了颠覆性的革新。在一个流畅小巧的箱体内集合了厂方多数的先进音频技术,包括MDCTM最低衍射同轴单元、ACWTM声学隐藏式双低频单元和MaxDCWTM最大化指向性控制波导的巧妙融合,使得8351以传统8英寸的箱体实现了真正的三分频同轴结构。

8351最早于2014年问世,陆续斩获多项行业大奖,并为真力捧得第16座TEC奖杯。2019年,8351A升级为8351B,在延续以往成功经验的同时,真力将电子学、声学、机械工程方面取得的最新成果融入其中,在单元设计和电子电路设计上的改善,精益求精使得8351的性能获得了重大提升。在专业监听的监听领域,8351B能够与W371组成强大的母带监听系统,性能与大型主监听音箱相媲美,同时在摆放位置和监听距离上更加灵活自由。接下来,我们来好好认识这款一面世就获得全球无数大奖的同轴三分频点音源监听音箱。



除了上述广泛用于真力各个音箱系列的独特技术外,8351B还包含了以下真力的专利技术:

DCW™指向性控制波导技术(Directivity Control Waveguide Technology)


1983年,真力发明了一种革命性的技术,即在当时的“蛋形”音箱箱体中使用的DCW™指向性控制波导技术。通过DCW™可确保音箱在轴向与离轴方向的响应都有平直的频率响应,DCW™通过控制波阵面形状,得到可控的直达声/反射声辐射特性。通过控制辐射角度以减小离散辐射,使指向性均匀、平滑,获得全频段内平坦的频率响应和均匀的功率响应。先进的DCW™技术可以使早期反射声最小化,提供宽广且可控的听音区域,无论对轴还是离轴方向,都可以获得精准的声音重放。简单说,就是大大拓展了聆听区域的“甜点”范围,让不同位置的人听到的频响效果保持一致。经过30多年来的研究发展,DCW™技术显著提升了直接辐射式多分频音箱的性能。最小化早期反射声、获得可控与均匀的辐射指向性还有另一个重要益处:房间内的混响声场与直达声场频率响应能够达到基本相同,减小监听系统对室内声学条件的依赖。

DCW™指向性控制波导技术的关键优势:

-听音范围宽广,无论在轴向还是离轴方向都具有平直的频率响应

-增加直达声与反射声的比例,减小房间带来的声染色

-提升声像定位精确性

-提升最高6dB的驱动单元灵敏度

-提升系统最大声压级

-减少驱动单元失真

-减少箱体边缘衍射

-减少系统失真



真力GENELEC The Ones 8351B 同轴三分频点音源监听音箱
MDE™最低衍射箱体技术(Minimum Diffraction Enclosure Technology)

摆放在聆听空间中的音箱通常存在两个问题:一是箱体前障板不连续造成衍射;二是音箱尖锐边缘产生声波衍射现象造成第二声源。

为了使音箱的频率响应和功率响应曲线更加平坦,真力开创性地根据驱动单元的特性设计了平滑的圆弧形边缘箱体,大大降低了前面板和箱体边缘的衍射。除了得到平坦的频响曲线之外,MDE™最低衍射箱体技术还带来了极佳的声像定位。

为了得到平滑、美观的箱体表面弧度,更是为了减小箱体尺寸、最大限度地提高内部容积以提升低频效率,真力设计了压铸铝材料的箱体。铝的重量轻、刚性强,经过合理的铸造可以大大降低箱体共振,并且极易塑形,因此压铸而成的箱体壁可以非常薄。同时,铝材料可以为功率放大器提供良好的电磁屏蔽功能和散热功能。压铸箱体由前、后两部分组成,也易于拆分进行维修维护。

而前面的DCW™指向性控制波导技术设计也已经整合在MDE™铝制箱体中,使音箱具有优秀的指向性。通常情况下,指向性控制的低频下限取决于波导尺寸(其实说的是前障板上的喇叭单元前加载的浅号角)的大小,因此更大的波导表面(更大的号角开口)可以提供更佳的指向性控制。通过控制离轴声辐射,使轴向、离轴的播放音质趋于一致,这对于多声道音频监听十分重要。指向性控制可以减少音箱附近表面的一次反射声,有助于在不同声学环境中塑造一致的重播结果。事实上,整个前面板的曲面设计也是箱体美学的一部分,与周边曲面形状完美融合。

MDC™最低衍射同轴单元技术(Minimum Diffraction Coaxial Driver Technology)

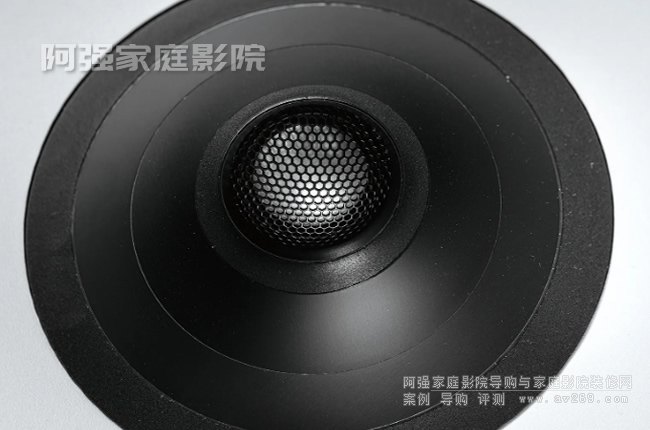

8351B的前障板中间只采用了一只高/中音同轴喇叭单元,口径为1英寸的高音装在5英寸中音的振膜中间。同轴单元设计解决了非同轴音箱的分频点处离轴响应畸变的问题。然而,市面上现有的同轴单元设计存在典型的问题,即由于声学辐射表面不连续而引起频率响应起伏不平。因此,真力MDC™单元技术旨在保持同轴设计优势的同时,克服以往同轴设计的缺陷。第一步是最小化中音振膜活塞式冲程,换句话说,就是提高中音单元重播频率的频率下段截止点。接下来,消除声波传播路径不连续带来的衍射。MDC™单元的主要结构是球顶振膜高频单元集成悬挂在中频振膜声轴中心,构成同轴共点驱动单元。由位于中心位置的高音单元和周围平滑的声学表面构成。中音单元振膜的内圈与高频单元相连接,外圈与单元支架相连接,以保证声学表面的连续性。

高音单元振膜和中频振膜之间是一个平坦的声学表面,不存在明显的不连续性和衍射问题。振膜轮廓经过非常细致的优化,同时起到了控制高频单元声辐射方向的指向性波导的作用。为了控制中频的辐射方向,中音单元周围同样使用真力的DCW™指向性控制波导技术设计,无论在轴上还是离轴方向,都确保获得非常平滑的频响曲线。这一突破性同轴设计全面改善了音箱轴向和离轴方向的音质,带来了极为平滑的频率响应,无与伦比的清晰度与声像定位,以及对音乐细节的高解析度还原。

ACW™声学隐藏式双低频单元技术Acoustically Concealed Woofers Technology

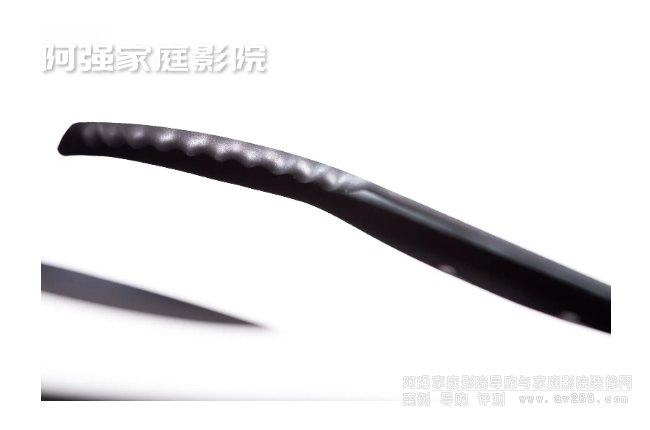

The Ones 系列的8351、8341、8331同轴三分频监听音箱,不但前障板中央采用了MDC™最低衍射同轴单元技术,其实细心的你一定已经发现了,前障板上下和箱体之间的位置有两道缝隙,其实里面各藏了一只“椭圆跑道型”的低音单元,从而构成了专利的ACW™声学隐藏式低频单元技术,通过箱体两端的两个声学隐藏式低频单元,在垂直方向进行同轴低频声辐射。

在低频指向性控制方面,两个隔开一定距离并对称排布的低频单元会等效于一个巨大的低频单元声学系统。除此之外,音箱的整个前面板形成了一个超大型波导,增强对低频指向性的控制能力。ACW™单元特有的开口式声学设计,配合MDC™最低衍射同轴单元技术,使中、高频单元与箱体形成平滑、连续的声学表面。辐射开口的尺寸、曲率均经过优化设计,以减少声波衍射。将低频单元隐藏于前面板后方的设计巧思,使得音箱的整个前面板保留了充足空间,实现了一个最大化的指向性控制波导。ACW™技术的运用,使得8351B(8341、8331相同)在低频指向性控制方面,获得了比自身物理体积大得多的控制能力。可控的低频辐射指向性,可以大大降低房间对低频响应的干扰,进而提升监听音质。

DCW™指向性控制波导技术和MDC™最低衍射同轴单元技术的组合设计,其主要创新:

-高频单元和中频单元之间无衍射衔接

-中频振膜和DCW™指向性控制波导之间无衍射衔接

-独有的中频振膜技术-层叠结构兼顾振膜的刚性与悬挂系统的阻尼特性与弹性

-中频振膜悬挂结构,抵消所有非线性响应

这些技术具有以下优点:


-带来更平滑的频率响应

-确保驱动单元在其工作频段上全面、良好的性能表现

-显著提高临界频率范围内的指向性控制

-提供平衡的悬挂动态,最小化声学失真

-最大化、最优化地利用了前面板整个区域,同时保持真力8000系列的各项优势

有源分频器Active Crossovers

电子分频器将声音信号拆分成多路特定的频率带,分别交给对应的功率放大器,再驱动对应的喇叭单元。此分频点的设计均由设计师根据喇叭单元和音箱架构的情况作精准的设定,能够令每一只喇叭单元工作在最擅长、失真最低的频率范围内,从而避免各路喇叭单元产生频率重叠,各施其职准确重现声音。

有源分频器分为数字和模拟两类。真力数字有源分频器包括信号处理、驱动单元保护、延时补偿和均衡调节等功能。真力模拟有源分频器适用于低电平(线路电平)输入信号,信号先分频、再放大。这区别于无源分频器——它处理功率放大器输出的高电平信号,信号先放大、再分频。高品质有源音箱平坦的频响曲线,是分频器响应、功放响应和驱动单元响应的共同作用结果。使用有源式设计,可以调节频响曲线、优化监听系统,适应各种房间环境,无需额外添置昂贵的外部均衡器,获得更简便、高效、可靠、精确的有源音箱系统。

有源分频器有以下好处:


-频率响应不受驱动单元电特性或者电平动态变化影响,独立存在

-灵活性和精度都有所提高,可精确调整每个特定驱动单元的输出频率响应

-每个驱动单元都有与其精确匹配的信号处理和功率放大器

-这将每个驱动单元与其他驱动单元的信号隔离开,减少互调失真和驱动过载问题

-可以对驱动单元之间的灵敏度差异进行补偿

-使各个单元的频率响应与相位的精确补偿得以实现

优化的独立功放Optimized Amplifiers

早在上世纪7-80年代,重工业领域就已经采用开关式(D类)功率放大器的方法来提高能源利用效率。目前,这项日臻成熟的技术已经完全能够应对音频行业对功率放大器的严苛要求。M系列音箱就全面采用了高效率的D类功率放大器。而8351B是典型的主动式三分频音箱系统,主动式电子分频器需要搭配三路功率放大器,即一路250W用于低频单元,一路150W拥有中音单元,另一路150W用于高频单元。功率放大器总功率高达550W,如果不使用D类功放技术,根本无法安装在音箱里面。功放线路直接与驱动单元连接,这使得单元的负载状态更为简单和可控。每个喇叭单元专用的功率放大器只对特定的频率段的信号进行放大,令功放的输出功率无损耗地全部用于驱动喇叭单元上,避免了传统音箱功放和喇叭单元之间的分频器造型的信号扭曲和功率损耗,令音箱的工作效率更高。

主动式设计原则有以下多种好处:


-功率放大器与音箱驱动单元直接连接,最大化功率放大器对驱动单元音圈的控制,减少由于驱动单元的电学特性所带来的动态变化,提升监听系统的瞬态响应

-对功率放大器的输出要求有所降低。由于规避了无源分频器的能量损失,主动式监听系统的声功率输出没有任何损失,对功率放大器的输出需求显著降低(在某些情况下降低多达1/2),不但可以降低成本,更能提高声音质量和系统稳定性

-功放和驱动单元之间没有损耗,高保真地还原声音信息

-主动式技术可以实现声压级、箱体尺寸和低频下潜的最优平衡

-所有音箱均为原厂校准后的整体系统(放大器、分频器、箱体-驱动单元系统)

SAM™智能有源监听系统Smart Active Monitor Systems

真力SAM™智能有源监听系统包含一系列功能全面、灵活实用的智能音箱产品,均可配合GLM™真力音箱管理套件使用,并全面采用AutoCal™自动校准技术。

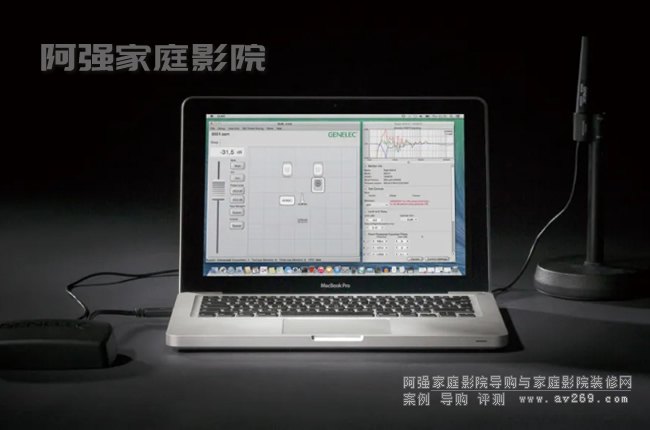

真力独有的AutoCal™技术开创行业之首,通过GLM控制网络,对每只音箱进行自动测量、分析和校准。该系统测量人耳听音范围内的频率响应,并根据实际响应进行相应的补偿,最大限度地减少房间声学环境带来的监听失准。AutoCal™还可以对低音音箱的电平、延时、分频点和相位匹配(AutoPhase功能)进行自动调整。软件中的声学响应编辑器可以显示校准前、校准后的频率响应曲线以及补偿曲线,用户可进行切换对比,并可手动对声学设置参数作进一步调整,以满足个人的聆听喜好。在真力中国官方网站上(http://www.genelec.cn),有GLM软件使用的详细教程,有兴趣的朋友可以登上网站查阅,这里暂时不展开说明了。试听的过程中我们也对8351B进行了校正,这项操作需要在PC电脑上下载GLM软件,然后按指示操作完成,校正后的补偿曲线如图。

ISS™智能信号监测技术Intelligent Signal Sensing Technology

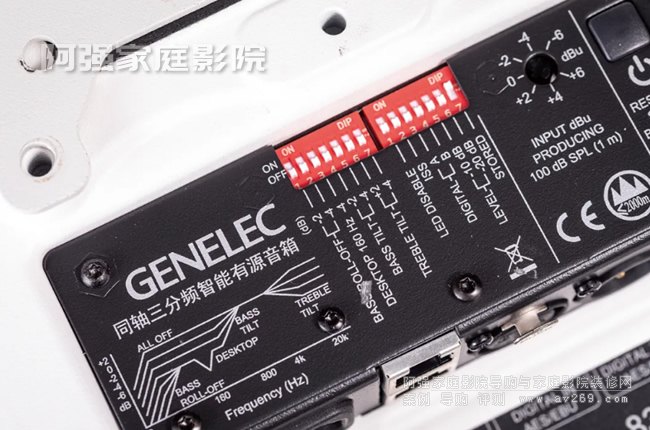

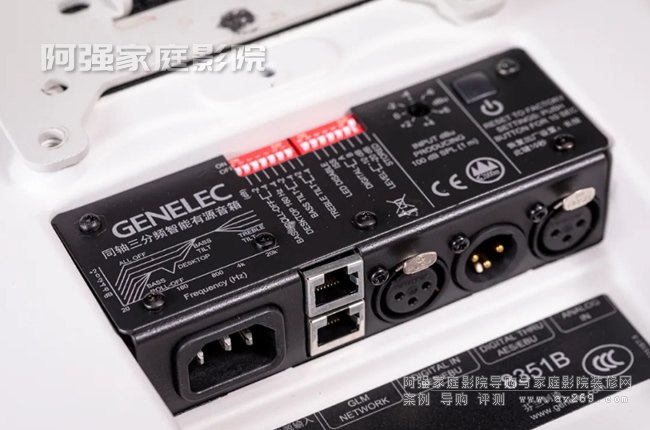

早在2013年,真力便采用ISS™智能信号监测技术,以符合欧盟ErP标准要求,并履行真力绿色环保、可持续发展的郑重承诺。ISS™智能信号监测技术可以监测音箱的输入信号,并监测该音箱是否正在使用中。如果ISS电路在一段时间内没有监测到任何音频输入信号,音箱将自动进入低功率休眠状态,耗电仅为0.5瓦。当再次监测到输入信号时,音箱立刻自动开启。另外,8351B音箱的背板上还带有开关,可以选择开启或者禁用ISS智能信号监测功能。在此功能禁用时,只能通过音箱开关按钮来控制电源的开启或关闭。

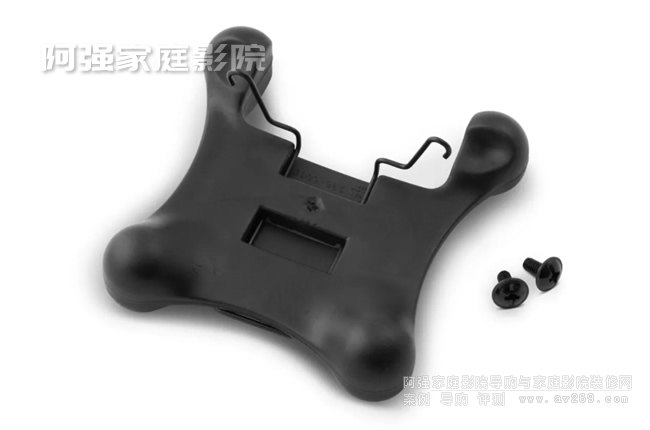

Iso-Pod™隔振底座(Iso-Pod™ Stand)


真力建议使用坚固稳定的落地支架来搭配音箱,这样可以自由在聆听空间中摆放使用,但是,无论是专业监听场合或者是家用玩家,最常见的情况是将音箱直接放置在桌面或者控制台的仪表桥上。这会带来许多不利的影响:听者几乎不可能正对音箱声轴听音,音箱与放置表面会产生一些影响音质的机械共振,台面的一次反射声引起的梳状滤波效应还将导致频响曲线不平坦等。

为了解决这些常见问题,真力研发了一种有效而实用的解决方案:Iso-Pod™音箱支架/隔振底座,由特殊的高阻尼橡胶材料制成,安装在铝音箱下方,用于固定箱体,并有4个预留孔可与音箱托板耦合连接。通过前后移动Iso-Pod的位置,还可以使音箱在±15°范围内调整俯仰角度。通过调节音箱的俯仰角度,可以将音箱的声轴精确地指向聆听者,从而获得理想的聆听效果。Iso-Pod隔振底座的隔振性能,可以减少不必要的机械振动传导至箱体表面引起的中频声染色。这种创新的解决方案是真力音箱设计的一部份,在实用性和重放音质上有显著的优势。
