风暴Storm Audio ISP 24 Analog MK2家庭影院前级处理器评测,如果你是幸福的家庭剧院玩家,有能力可以建立20声道以上的超顶级剧院系统,而且为了追求效果,不惜採用多只超低音喇叭,或用多只喇叭组成中央声道阵列,你就必须拥有能力够强大的环绕处理前级来帮你驾驭这些喇叭,而这款Storm Audio推出的ISP MK2就有这样的能力,它有强大的解码和后处理能力,而且系统的设计灵活弹性,还结合了世界首屈一指的自动音场校正功能,能让你打造出最顶级的环绕剧院。

如果你有在关注台湾的家庭剧院市场,会发现这几年来汉怡国际的角色越来越重要了,因为它陆续引进许多家庭剧院的重要产品,例如FIBBR HDMI线、Ken Kreisel多声道喇叭、zidoo影音播放机…等等,而在家庭剧院最核心的环绕解码前级部分,汉怡近期也引进了一个台湾以前没见过的品牌,就是Storm Audio。

别因为没听过Storm Audio就以为它名不见经传喔,相反的,Storm Audio可以说是站在家庭剧院技术核心的最前线,它是一间位在法国的公司,早年跟研发3D音效技术的Auro 3D公司有不少渊源,所以对于整个多声道音效的技术非常熟悉,今日的Storm Audio主力产品为环绕解码前级与多声道后级,在2019年底,全球就已经有超过1000个顶级家庭剧院是採用Storm Audio的产品,产品遍布全球超过30个国家。

模组化的设计,想全数位输出也行

本文介绍的这款环绕解码前级完整型号应该是ISP 24 Analog MK2,其中ISP就是Immersive Sound Processor(沉浸音效处理器)的缩写,MK2代表第二代制品,至于当中的24 Analog,是指它具备了24声道XLR类比音讯输出的能力。

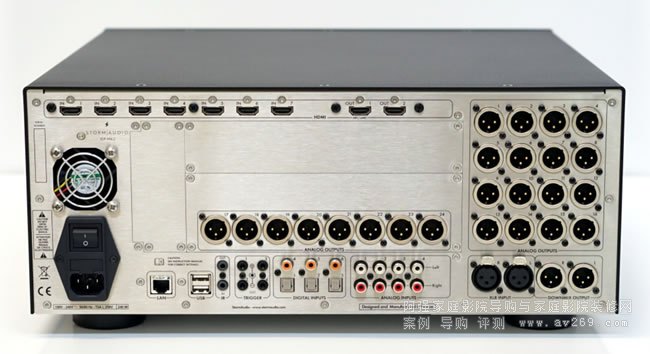

▲ 图为ISP 24 Analog MK2的背板,能做24声道的XLR类比输出。

Storm Audio知道,想满足各式各样的家庭剧院系统,一套制式产品是不够的,所以它採取“模组化”的设计策略,让系统安装业者可以依需求选择。ISP MK2的基础是16声道版本,如果加装模组,可以提供24、32声道版本。而除了类比输出之外,它还可以搭配数位输出模组,可以一口气输出所有声道的数位音讯,而且模组有两种,一种是透过四条RJ45网路线输出的AES/EBU介面,一种是透过两条RJ45网路线、over IP的AES67/Dante输出入介面。
所有声道数位输出是很罕见的能力,如果你今天有心打造一套低噪讯、低失真的系统,你可以在后端全部使用数位处理器材、和接收数位讯号的主动式喇叭,就可以让所有讯号处理都是在数位领域,避免数位类比转换过程产生失真,将能打造出失真率极低的系统。

而在输入部分,ISP MK2也有数位输入的模组可以搭配,能透过AES/EBU介面,支援DCI数位电影院标准的16声道数位音讯输入。

Storm Audio ISP 24 Analog MK2 环绕处理前级评测:超专业设计、超灵活配置,能让你打造出最顶级的环绕剧院 s_模组化设计

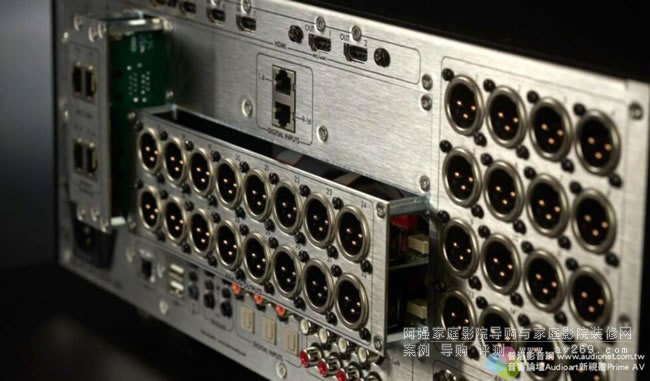

▲ ISP MK2是一款模组化的器材,背板右边的是16声道XLR类比音讯输出,而中间可以再增加,让Storm Audio可以提供24或32声道输出版本。而值得一提的是,只要增加背板左侧的模组,ISP MK2还能获得所有声道全数位输出的能力,很少有同类器材有此能力。

强大的音讯处理能力

再来看核心的处理能力,ISP MK2内部配置了一枚德州仪器的KG2晶片和四枚Analog Devices SHARC4数位音讯处理晶片。而在数位类比转换晶片部分,是採用Analog Devices ADAU1966,它是一款具备16声道处理能力、动态范围118dB,能处理到192kHz/24bit的DAC,性能相当强。

这样的配备让ISP MK2最多能做24声道制式解码,最多32声道的后处理,然后最多输出32声道音讯,而本机是24声道版本,当然最多就是输出24声道。

在对应的多声道音效上,ISP MK2可以处理Dolby Atmos、Auro 3D,除此之外它还能对应IMAX Enhanced(也就是以DTS:X为基础的音效),以及DTS:X Pro,请留意喔,不是传统支援到11.1的DTS:X,而是更高阶、声道数能达到30.2的DTS:X Pro,等于现阶段最高阶多声道格式它都支援。如果播放的软体没有这么多声道,也可以选择Dolby Surround、DTS Neural:X、Auro-Matic等技术来进行声道扩张。

至于影像部分,ISP MK2配置7进2出HDMI端子,为2.0b版,能支援4K、HDR10、HLG和Dolby Vision。其中有一组输出支援ARC/eARC音频回传功能。我知道可能有人会想追求更高规格的2.1版,但老实说,现阶段8K/60Hz跟4K/120Hz的运用根本就不普及,ISP MK2的配置已经很够用了。而且在原厂的说明中,HDMI是可以升级的(upgradable),等未来8K普及了再来思考升级也不迟。

可通过网路来进行操控

ISP MK2没有提供实体遥控器,它是透过网路(网页浏览器)来进行操控,另外也可以透过手机或平板的App操控。如果是透过网页操控,ISP MK2有三种操作介面:Installer(系统安装业者)、Expert Setup(专业级玩家设定)和基本遥控器介面。前两者都可以设定密码,其中Installer的权限最高,可以进行最详细的设定,也可以设定“专业级玩家”能接触到那些设定,如果是没有密码的一般使用者,就只能看到基本的遥控器介面。

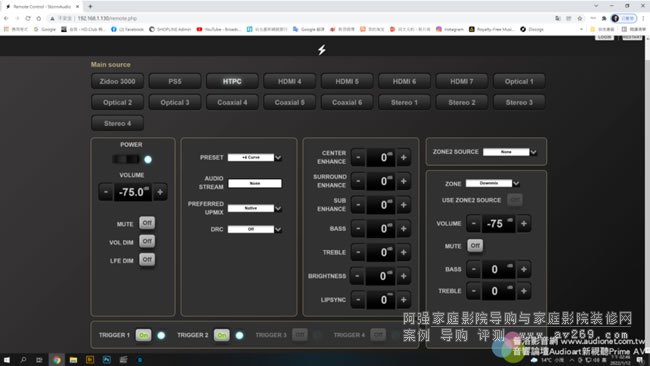

▲ 网页浏览器的操作介面。

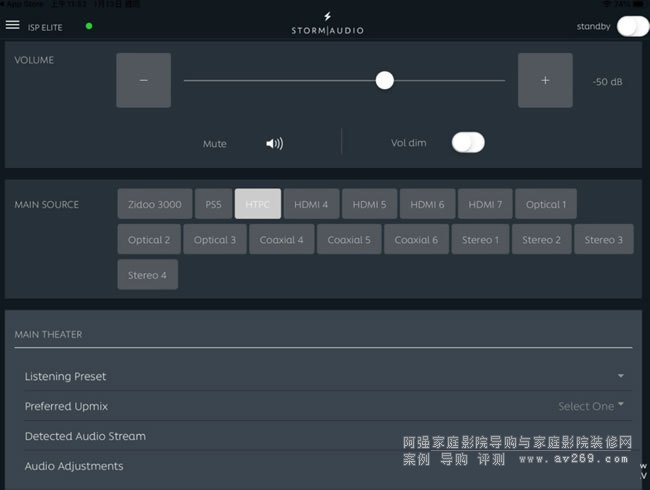

▲ 平板上的操作介面。

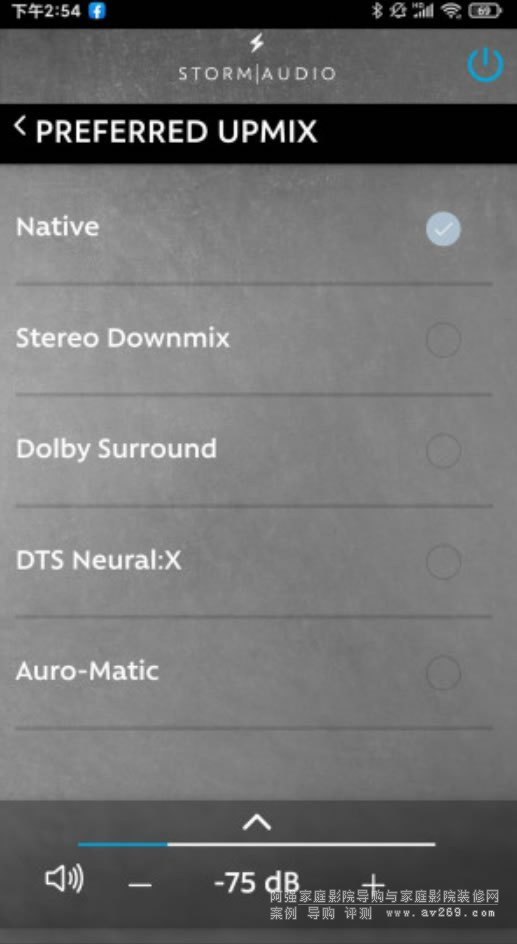

▲ 手机App上的操作介面。

在Expert Setup的选单内,使用者可以设定多组剧院型态、Zone2,甚至还能设定子剧院(Child Theater)。这是什么意思呢?就是同一套系统下的不同发声型态,例如你可以设定一个子剧院是让背景音乐全部由天空声道发声,让你在看电影前可以和朋友轻鬆的聊天、听听背景音乐,等到要看电影的时候再切换成正规剧院,一般解码前级很少有这样的能力。

可做三层式的声道配置

而在设定正规剧院时,ISP MK2可以让你设定三层喇叭,平面层就是Base Layer,再往上就是Height Layer,再往上还有Top Layer,可以完美对应Auro 3D多声道格式。

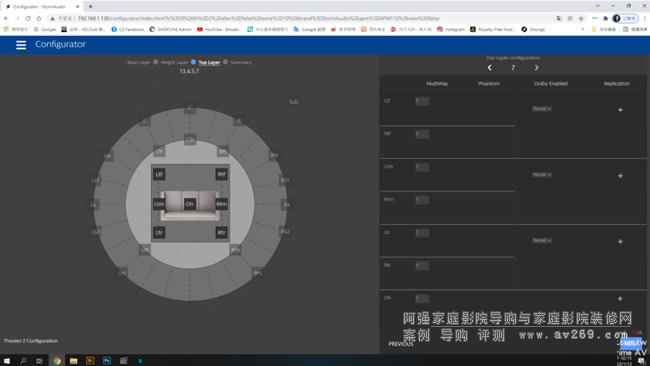

▲ 建立系统声道数的介面,可以设定三层的喇叭。

那各层可以设定多少喇叭呢,Base Layer最多可以设定13声道,加上超低音声道,就是13.1。Height Layer可以设定5声道,而Top Layer则可以设定7声道,也就是Dolby Atmos的三排并列声道,加上中央的Auro 3D的上帝之音(Voice of god)声道。所以最大极限可以做到13.1.5.7声道的系统,不过这当然也要考虑到ISP MK2能输出的声道数,像本文报导的这台是24声道输出,就不可能设这么多,但如果是32声道的版本就能办得到。而如果你只想做两层式规划,很简单,就是跳过Height Layer这层,只使用Base和Top Layer层就可以了。

再来,ISP MK2的类比输出全部都可以自由定义,以本文介绍这台为例,24声道音讯要由那24组XLR平衡端子输出,统统都可以在介面中重新指定,只要勾勾选单就行,给系统规划业者很大的自由度。

非常灵活的喇叭配置

以上我们所说的三层式13.1.5.7的配置,指的是“声道”数,而不是“喇叭”数喔,事实上,ISP MK2可以支援的喇叭数量是更多的。举例而言,很多大型系统会使用一只以上的超低音,在基础设定选单中就可以轻鬆增加超低音喇叭的数量,让它们发出同一声道的音讯。又例如,很多大型电影院会在透声幕后方配置多只中央声道喇叭,ISP MK2也可以办到,只要把多只喇叭设定成一个Group,它们就会共同发出中央声道的音讯,可以大幅增加前方音场的饱满度与安定性。

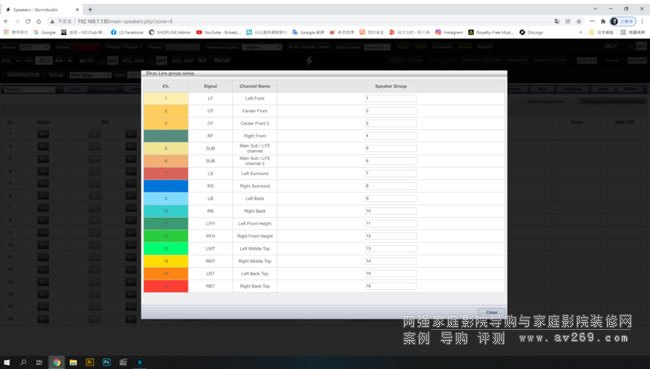

▲ ISP MK2可以让多只喇叭设定成一个Group,共同发出同一声道的声音。

而把整个系统的声道数、喇叭数都建立起来之后,还可以进行很多参数调整,包含了Delay、Level、Limiter、TiltEQ、Polarity等等。而且ISP MK2还有一点很厉害,就是它的“所有”声道都可以进行多达20组的PEQ调整,只要搭配测试工具,就能找出所有声道频响曲线的峰值或扭曲,然后进行针对性的精确调整。

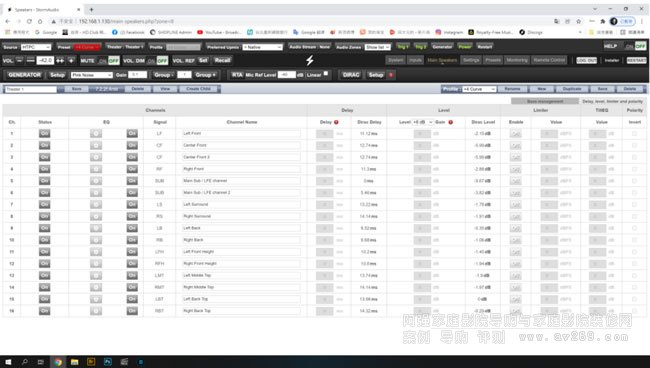

▲ ISP MK2可以让你对所有声道进行大量的参数调整。

而在低频管理部分,ISP MK2可以对每一个声道进行:喇叭大小(Size/Filter)、分频点、斜率(Slope)、With LFE等调整。而一般的环绕扩大机在Size部分,可能只能让你选择Large(不分频给超低音)和Small(分频给超低音),而ISP MK2则是有更多选择,包含了:Large、Small、Large and Sub、Large with Sub等等。

而在超低音喇叭部分,还可以选择Low Pass LFE和Subsonic SUB,前者就是滤除低频某个频点的上段,如果现场的超低音在低频上段表现不是很好,就可以让它维持在比较线性的工作范围。而Subsonic SUB则是反过来,它可以滤除极低频某个频点的下段,假设超低音的极低频表现不佳(通常是小尺寸超低音),就可以滤除表现不好的部分,让它维持在比较线性的工作范围。除此之外,ISP MK2还有所谓的Bass Routing(或称Bass Zone)功能,可以指定某喇叭的低频下段分频给某个指定的超低音喇叭,总之,功能非常丰富。

两种取向的音场校正功能

而在音场校正功能方面,多数的环绕解码前级只提供一套解决方案,如果太複杂,一般消费者摸不透,如果太简单,则又会产生很多限制,无法进行比较灵活的调整。而ISP MK2很完善,它同时提供专业的解决方案与简单的解决方案。

所谓专业的解决方案,是指ISP MK2可以对应REW(Room EQ Wizard)软体来进行测试,REW是一个非常丰富的工具软体,可以进行各式各样的测试,不过使用者必须对软体、声学、家庭剧院有完整认识,而且必须准备好测试麦克风与各种测试素材,等于是一种专家级、全手动的测试过程。

而ISP MK2本身也准备了一些工具来帮助使用者,例如它的USB端子可以直接连接测试麦克风,同时它还带讯号产生器,可以设定发出Sine Wave、粉红色噪音等测试音,或对应其它外部产生的测试讯号。另外,ISP MK2也可以进行简易的RTA测试,至于这些功能要怎么运用,怎么跟REW配合,就看设定者的手腕了。阿强家庭影院

而所谓简单的解决方案,是指ISP MK2提供了“大全套”的Dirac Live自动音场校正功能。为什么我要特别强调“大全套”,因为今日多数器材採用的Dirac Live功能有三种版本,一种是“给半套”,也就是只能执行500Hz以下的测试,如果要执行全频段,必须上Dirac的网站另外付费。第二种是可以测试全频段的20Hz~20kHz。而第三种,就是大全套,除了能进行全频段测试,还提供了Dirac Live Bass Control低频管理功能。

而ISP MK2就提供了Dirac Live大全套,为Version3版本,不仅能进行全频段频率响应测试、脉衝响应测试,还提供了Bass Control低频管理功能,当选择其中的Full Bass Optimization模式,Dirac Live能做更完善的低频衔接与管理,让分频、等化、增益、相位…都在最佳状态,而且也开放使用者进行调整。

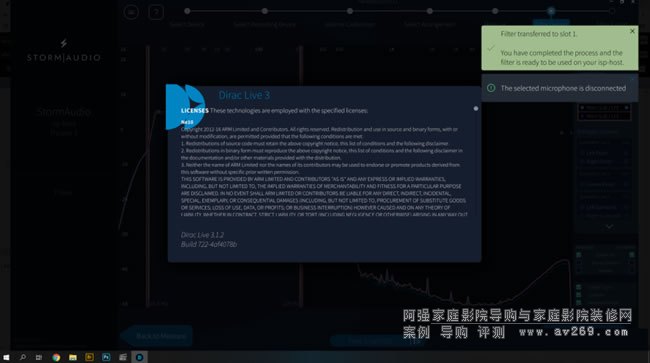

▲ ISP MK2直接提供高规格的Dirac Live Version3,所有菁华功能都可以使用。

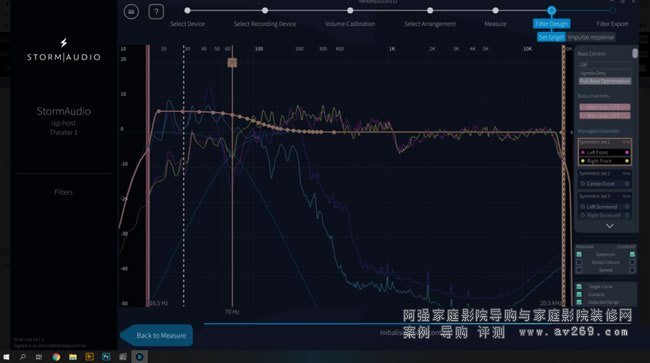

▲ Dirac Live可以让你选择三种座位型态(窄、中等、宽),而且测试完之后可以查阅所有声道的频响曲线。

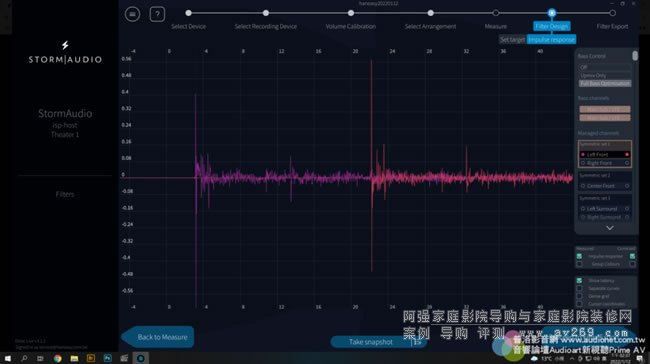

▲ Dirac Live跟其它同类型工具相比还有一个强项,就是它还能对“脉衝响应”进行测试和校正。

惊人的喇叭阵仗

这次的器材外烩是在汉怡国际的总部的视听室进行的,这裡的条件很好,而且能建立非常庞大的系统。现场的卫星喇叭数量就多达14只,以两台Stark Sound的A7.480多声道后级驱动,而喇叭都是KK的顶级制品,包含了最高阶的K700 Pro、K700和KS700 3D三面发声喇叭等等。现场的配置可以算是7.2.2.4(依输出声道数而论)。当中2只Height Layer喇叭和4只Top Layer喇叭共同担负天空声道角色。而当中的中央声道则是由两只K700 Pro组成了一个Group,这裡就能看出ISP MK2灵活配置的能力。

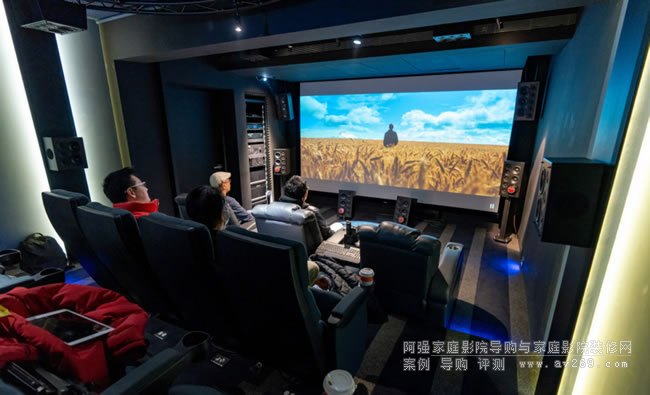

▲ 这就是本次的视听空间,请注意前方中央声道部分使用了两只KK K700Pro喇叭,这就是ISP MK2的能力,它可以让你透过设定、将同一声道音讯传送给多只喇叭。

而在超低音部分非常惊人,虽然只是输出两组低频讯号,但其实一共用了五支KK旗舰超低音DXD-1000,其中一只藏在前方透声幕的后方,为一声道,另外有四只迭成了一个低音柱,放在视听室右后方,为一声道。每只DXD-1000有两只12吋低音单体(Push-Pull推挽式技术),额定功率1000瓦(500+500瓦),结合起来等于就有10只12吋低音单体在动作,现场超低音的总功率高达5000瓦。

▲ 在视听空间的顶部有四只天空声道喇叭,加上前方的两只Front Height喇叭,共同营造上方音效。而在视听室的后方,有一座由四只KK DXD-1000超低音所组成的低音柱。

看到这样的阵仗,就知道业者对于ISP MK2的校正能力极有信心。首先,这五只超低音能呈现很庞大的能量,一定要有准确的校正,才不会因为能量过多而出现驻波、轰鸣等情形。再来,前面一只、后面四只的配置方式,前后超低音的出力不同、受空间Room Model的影响不同,也一定要有准确的校正,才能将它们合谐的融合在一起,并与其它卫星喇叭做平顺衔接。

超高密度的环绕包围感

为了让我们感受比较强劲的电影音效效果,现场工作人员在跑Dirac Live的时候,目标曲线是套用“哈曼曲线”,在大约100Hz以下低频有和缓的增加,最多有6dB的增幅,这能让电影音效的低频更强壮有力,接下来就谈现场试听的心得。


▲ 现场採用的目标曲线为哈曼曲线,大约100Hz以下低频有和缓的增加,最多有6dB的增幅。

一开始先播放Dolby Atmos测试片裡大家常听的Amaze、Leaf等片段,声音一出来就让人感到振奋,第一个感觉是:多声道音效非常融合,虽然现场的喇叭多达19只(14只卫星喇叭+5只超低音),但完全感受不到任何喇叭的位置,声音就是融合成一个完整的音场,严密的将座位包覆起来。而音场内的音效有非常清晰的定位,例如飞鸟绕著座位飞行的时候,型体感结实而明确。同时间,我感觉整个音场的范围很大,当飞鸟出现的时候,或打雷下雨的片段,都有一种音效穿牆而出的感受,音场范围不受现场实体喇叭的位置所限制。阿强家庭影院

再来是声音有非常高的密度感,例如在播放IMAX Demo片段时,旁白的人声中气十足,给人一种威严的感觉,但各种音效在视听室内飞舞穿梭时,因为声音的密度高、能量强,都有一种很扎实的感觉,就算细微音效都很有份量。例如再播放“一级玩家”,片中金币掉出来的细碎音效,现场听起来也觉得很扎实,很有实体感。

低频强到手臂皮肤都有感觉

因为现场的KK喇叭本来就有很强的剧院性格,加上配置了五只超低音,又套用了+6dB的哈曼曲线,这套系统的低频真是强到没话说,我可以非常明确的讲,比我在IMAX电影院听到的还要强。

例如播放“一级玩家”当中大赛车那段,各种跑车、摩托车的引擎声都充满了力量,当大铁球出现时,强大的低频不仅是“捲裤管”,甚至感觉整张椅子都在振动。有些人为了看电影时有感觉,会在椅子下面加装俗称“踢屁股”的ButtKicker,这套系统就不用了,因为低频能量就已经能创造出相同的效果。

一级玩家

而这种强大的低频能量不是只能短暂停留而已,它也能维持长时间的大音压和大动态,例如播放电影“沙丘”,配乐大师汉斯季默所调制的大音压、大能量背景音乐这套系统都能轻鬆展现,当低频能量来袭时,我不仅腿部有感觉,甚至连两手臂的皮肤都能有被能量振动的感觉,这种动态和衝击力,能把人百分之百的抓进电影音效的世界裡。

沙丘

而这裡我要特别说明,虽然这套系统的低频能量可以强过电影院,但是它的能量并不涣散,也没有肥胖或过量的迹象,因为在这么大能量的状态下,如果低频是不受控的,人耳马上会觉得压力过大,大脑马上会觉得音像混乱,而现场这套系统完全没有这些现象,它都是在适当时机、该有衝击力的时候给人很强的能量衝击,力量是结实而凝聚的,五只超低音融合为一体,而且低音很有弹性,这相信是得益于ISP MK2优异的Dirac Live自动音场校正和低频管理能力。

可以暴力,也可以温柔

能呈现超级暴力的效果,那这套系统能不能听音乐呢?我们特别播放了音乐电影片“波希米亚狂想曲”,发现这套系统可以很暴力、也可以很温柔,和其它的环绕处理前级相比,ISP MK2在播放音乐时能展现出柔和、温厚的一面,不会像多数的剧院器材容易有声音生硬、甚至带火气的情形。

波希米亚狂想曲

例如播放“波希米亚狂想曲”最后面那段“拯救生命”演唱会(Live Aid Concert)真的是非常享受,近十万人组成的演唱会现场在视听室裡展开,我听到了又大又宽又结实的音场。当众人合唱呼喊时,气势饱满,热力十足。而主唱佛莱迪的人声中气十足,充满著感染力,让人听著听著会想跟著跳起来。而当他坐下弹钢琴时,钢琴呈现出柔美而且细緻的声音质感,完全不会生硬,让人听了十陶醉。

值得推荐的Hi-End级处理器

这次评测的结果,让我对Storm Audio这款ISP MK2充满敬意,如果你想学外国玩家打造一个超级专业的视听室,打算配置二十只以上的喇叭,甚至多超低音系统,我们建议你一定要将ISP MK2列入考虑,它有极大的灵活弹性,能满足各式各样的系统安装要求。无论你是多超低音、或喇叭是“联合国”,或者是像专业电影院要用多只喇叭来发出某一声道,ISP MK2统统都可以办到,因为它有大全套的Dirac Live,能侦测、校正、融合所有的喇叭,让你打造庞大、完整、包覆感严密的多声道系统,值得推荐。(内文完)

重要特点
● 模组化设计,有16、24、32声道输出版本
● 24声道解码、24声道输出能力
● 每声道能进行20组的PEQ设定
● 可将多组喇叭输出设定为同群组
● 可自定义多声道类比输出端子
● 可搭配REW软体进行全手动测试
● Dirac Live大全套自动测试功能
● 带讯号产生器,可接USB麦克风
● 支援Dolby Atmos、DTS:X Pro、Auro 3D、IMAX Enhanced等多声道音讯
● 为Roon Ready器材

原厂公布规格
●解码能力:24声道 ●输出声道数:24声道 ●输入讯号支援取样率:192kHz ●后处理取样率:48kHz ●主要输出入介面:HDMI 2.0b 7进2出、数位同轴音讯3进、光纤音讯3进、RCA类比2声道输入1进、XLR类比2声道输入4进、XLR类比音讯输出24声道、XLR类比两声道降转输出1组、USB Type A两组(升级与监控用)、Trigger control 4出、IR Remote 1进1出、网路端子…等 ●支援多组剧院设定 ●支援子戏院设定 ●支援Zone2设定 ●功率:100V-240V ●重量:13.2公斤 ●尺寸:49×47.9×19.1cm ●参考售价:16、24、32声道版本的美金价格为22,999、25,999、28,999美金
