看到麦景图McIntosh MC901面板前方的两个旋钮,很容易让人误以为它是一部巨型的综合扩大机,但事实上MC901是一款「双单声道后级」(Dual Mono Amplifier),而且还是结合了真空管与晶体放大两组输出的创新独特设计,使用一对就可以满足许多喇叭的Bi-Amp双扩大机驱动需求——以每声道300瓦的真空管放大驱动中高音,同时以每声道600瓦的晶体放大对应喇叭低音部分之所需。或者,MC901用家也能够单独取用其真空管或晶体放大部分,切换享受两种不同音色的音乐律动。创立于1949年、走过70载岁月的McIntosh有许多坚持,包括「蓝色大眼睛」表头、发光绿色商标与后级配备输出变压器都是,但与此同时McIntosh也在电路设计不断创新,此次MC901的真空管与晶体放大双管齐下,就是基于爱乐者实际需求与音乐重播表现提升的贴心考量。

麦景图MC901双单声道后级的底座线条与1961年推出、2009年做为品牌60週年限量复刻、并于2016年量产复刻新版的MC75单声道后级极为近似,就连黑色底座侧板的商标及型号字体也完全相同,再加上黑底玻璃前面板所镶嵌的「蓝色大眼睛」表头,散发出McIntosh产品别树一帜的气质与高辨识度。

McIntosh MC901功放

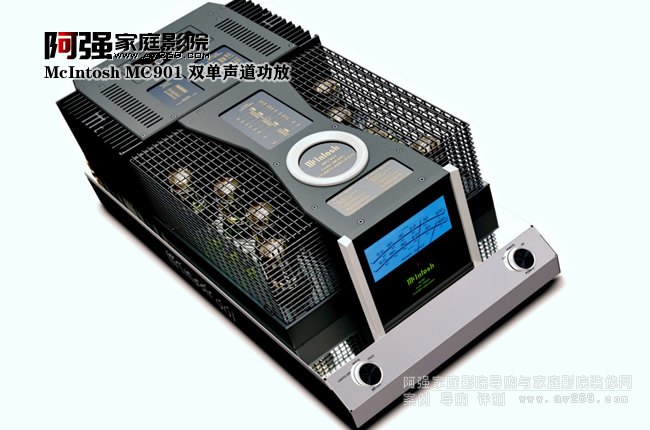

MC901机身宽度为444.5mm、高度337mm、深度则达749mm,由上往下俯视比例相当瘦长,前方三分之二箱体中央区域为向内凹的模样,其左右两侧是罩住真空管的铁网,整体造型极富变化与趣味。

MC901电子管

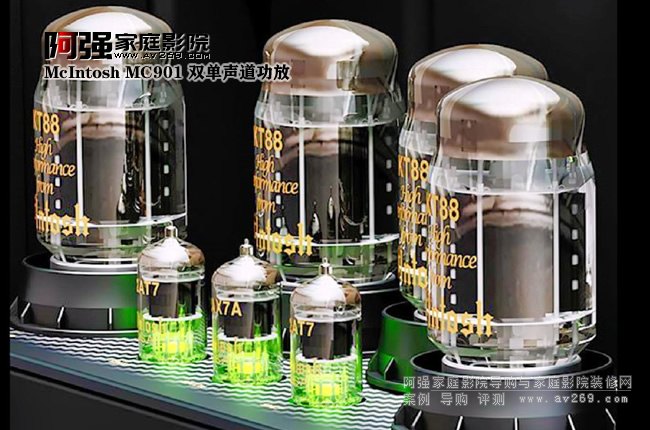

取下铁网就可看到MC901真空管放大电路所使用的真空管,请注意这只是单声道MC901所配备真空管的一半数量,可以看到前方输入级12AX7A一支与驱动级12AT7驱动级等三支小管(底下有绿色LED朝上照亮),后方围绕著四支KT88功率管。

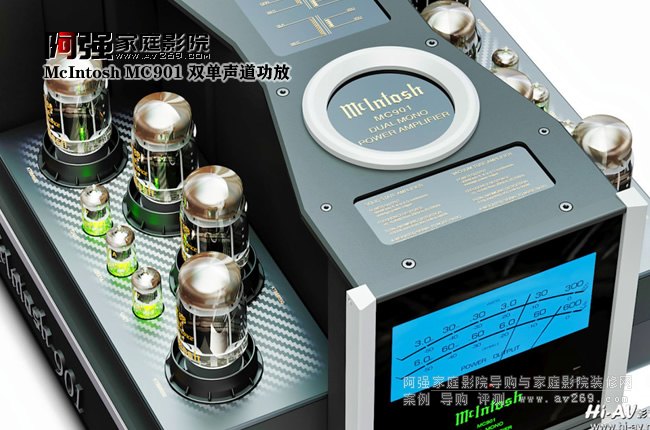

顶板中央圆圈内标示著MC901是双单声道后级,其前方长条型方框内则标示著其「晶体后级」与「真空管后级」的主要性能规格。MC901配备了崭新的Power Guard Screen Grid Sensor(SGS)保护电路,随时监控KT88功率管的屏极状况,只要出现电流过载,此Power Guard SGS保护电路就会「即时」动态调整输入讯号,确保真空管放大线路持续维持在安全工作范围内。

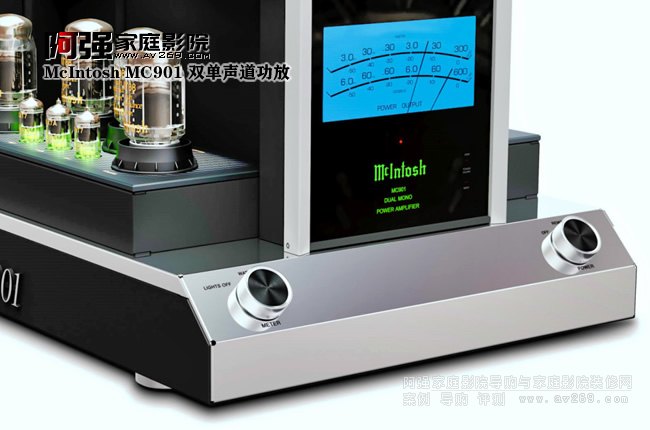

MC901搭载的「蓝色大眼睛」功率表是内外两圈的Dual View新设计,上层外圈显示真空管放大电路输出功率、下层内圈则为晶体放大电路之输出功率。咦,如此内外两圈的两根指针不会「打架」吗?放心,当然不会。对了,MC901前面板有两个旋钮,右侧是电源开关控制,左侧为表头控制旋钮。电源开关旋钮除了「开」与「关」之外,还有一个「REMOTE」档位可搭配电源控制线连接前级,让MC901自动跟随前级开关机。至于左侧的表头控制旋钮,除了一般动态显示功率输出的选项外,也可切于「HOLD」处使表头指针锁定于峰值输出功率处,另外也可选择将表头的灯光予以关闭。

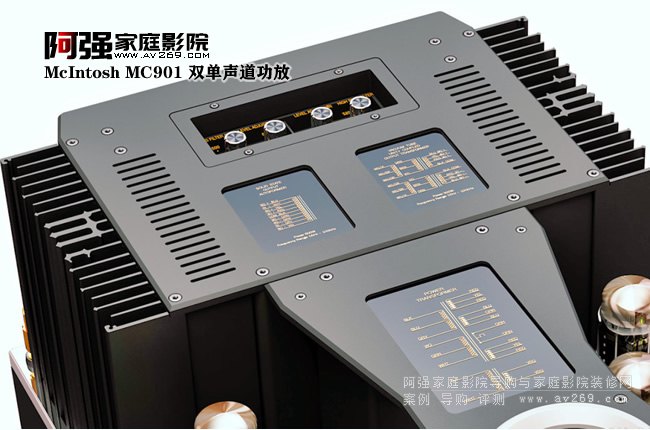

将目光往后移,可以看到MC901机箱后段三分之一范围的左右两侧各有一块散热片(散热片中段叶片截面是McIntosh商标的「Mc」模样),没错,此处就是MC901的晶体放大后级部分,当然其电源是与真空管放大完全区隔开来的。在此区块机箱顶板中央偏后缘处有四颗旋钮,它们是晶体及真空管两组放大电路的滤波频率与增益控制,滤波频率有100/130/180/250/300/400/550/800/1kHz等多段设定,增益控制则可在-6dB至+3dB范围内连续调整,当用家将MC901与喇叭做「双扩大机」(Bi-Amp)接续时,这四个旋钮的调整设定无疑是好声与否之关键。


MC901内部有真空管与晶体放大两组后级,自然两者的喇叭端子是分开的,左半部是真空管放大电路输出、右半部为晶体放大电路输出,而且各自都有2欧姆、4欧姆与8欧姆负载的三组喇叭端子。底座背板中央是交流电源线的输入插座,其上方是电源开关按键,至于背板上还有许多端子与按键各有什么作用呢?让我们靠近仔细观察。

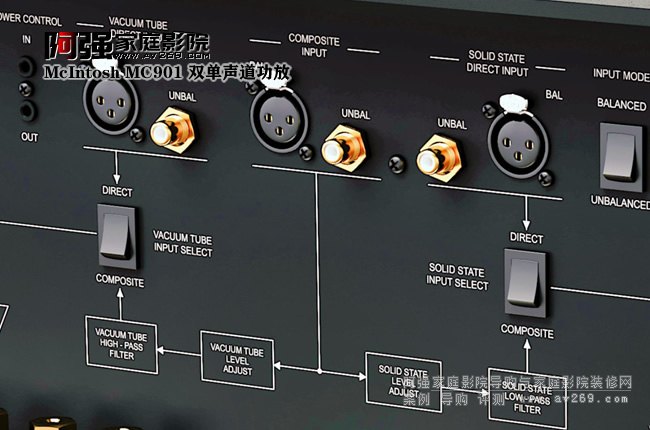

背板上各个端子与按键间的箭头与方块,其实就很清楚地描述了从输入到输出的音乐信号流程。上排最左端的「Power Control」插孔就是前述与前级扩大机连动的电源控制线插孔,中央的三组输入端子(都有XLR平衡与RCA非平衡端子各一)在左侧的是真空管放大电路的直接输入,最右侧是晶体放大电路的直接输入,两者之间则是两者共用的「複合输入」(Composite Input),这三组输入端子可透过上排最右侧的按键来切换选择XLR平衡或RCA非平衡输入。至于左右两个XLR平衡端子下方的按键有何作用呢?当使用「真空管放大直接输入」或「晶体放大直接输入」时就切到DIRECT位置,而当使用「複合输入」时则将两个按键都切到COMPOSITE处。

McIntosh MC901 双单声道真空管和晶体管功放介绍
从前面的照片感受不到MC901有多么巨大,但是看看这张《Mono & Stereo》网站在McIntosh採访所拍摄MC901与原厂工作人员的合照,就可得知这部重达81.6公斤的双单声道后级体型有多么惊人了,别忘记这只是一声道的后级,一套立体声音响系统要使用两部MC901哦!《Mono & Stereo》网站同时也拍摄了数张MC901组装时的照片,可以看到MC901内部的模样,各位可点击这裡查阅。

McIntosh MC901双单声道后级主要性能规格
每声道输出功率:晶体放大输出600瓦(2/4/8欧姆负载)、真空管放大输出300瓦(2/4/8欧姆负载)
额定输出下信号杂讯比:晶体放大输出为122dB、真空管放大输出为112dB
额定频宽:晶体放大输出为20Hz至20kHz、真空管放大输出为20Hz至20kHz
动态馀裕:晶体放大输出为2.5dB、真空管放大输出为1.2dB
频率响应:晶体放大输出为20Hz至20kHz(+0, -0.25dB)或20Hz至100kHz(+0, -3dB)、真空管放大输出为20Hz至20kHz(+0, -0.5dB)或20Hz至70kHz(+0, -3dB)
总谐波失真:晶体放大输出为0.005%(由250mW至额定输出功率,20Hz至20kHz)、真空管放大输出为0. 5%(由250mW至额定输出功率,20Hz至20kHz)
阻尼因素:晶体放大输出高于40、真空管放大输出高于18
平衡输入端子:3组(晶体放大一组、真空管放大一组、複合输入一组)
尺寸(宽×高×深,mm):444.5×337×749
重量:81.6公斤/台
