使用miniDSP调试多个低音炮的多个方法参考

如何使用miniDSP调试多个低音炮？在本应用笔记中，我们将向您展示一些使用 miniDSP 调谐多低音炮设置（多个低音炮）的不同方法。在本应用说明中，我们将假设低音炮用于家庭影院，从 AVR 的低音炮输出驱动两到四个低音炮。

为什么要使用多个低音炮？
使用多个低音炮的主要原因是提高整个聆听区域的低音响应均匀度。虽然EQ可以将房间中某个位置的响应校正为平坦，但它无法校正空间变化。例如，如果一个座位的 40 Hz 电平与下一个座位的电平相差 10 dB，则无论应用多少 EQ，两个座位之间的差异将始终为 10 dB。唯一的解决方案是为（单个）低音炮找到更好的位置，或使用多个低音炮。

多个低音炮也可以帮助解决其他问题。例如，可以使用多个低音炮填充响应中的持久 null。（空值不仅是低输出区域，而且是零输出区域。再多的 EQ 都无法正确校正 null。由于真正的听音室仅限于可以放置低音炮的地方（由于家具、门和美观），因此可能无法将单个低音炮定位在最佳位置。使用多个低音炮可提供更大的低音炮位置自由度。

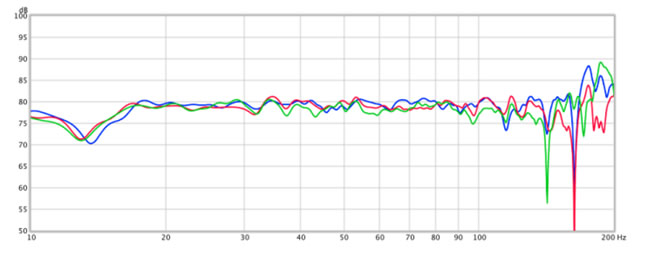

即使是两个低音炮也可以比单个低音炮有所改进（见下图），但通常认为三个或四个是最佳的。

使用多个低音炮不是使用低质量低音炮的理由！无论使用多少低音炮，低失真、足够的频率扩展和输出、最小的箱体振动和驱动器自噪声、高质量的电子设备（如果有源）和低端口噪声（如果端口）是获得良好结果的必要属性。

数字信号处理器的选择[顶部]
在本应用说明中，我们将假设低音炮用于家庭影院，从 AVR 的低音炮输出驱动两到四个低音炮。如果购买专用的DSP进行低音炮调谐，四输出miniDSP单元是理想的选择。表1总结了它们。

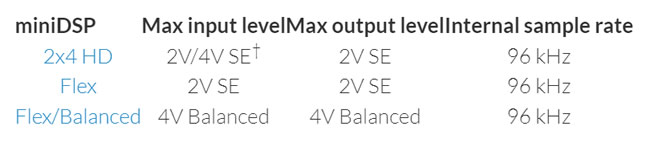

表 1.迷你DSP四输出单元摘要

（† 可通过内部跳线进行设置。

虽然本应用笔记是针对四输出单元专用于低音炮管理的情况编写的，但其他具有足够输出的miniDSP产品也可用于多个低音炮。例如，具有更多输出数量的单元可能适用于组合有源分频/多子系统。

建立连接

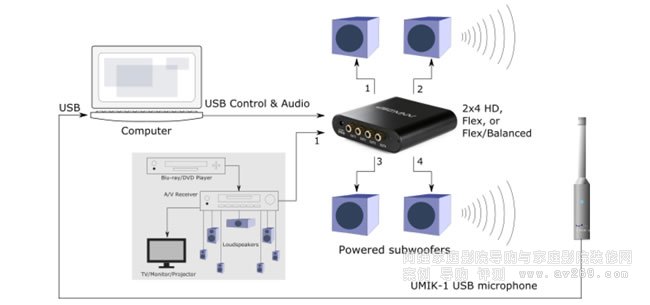

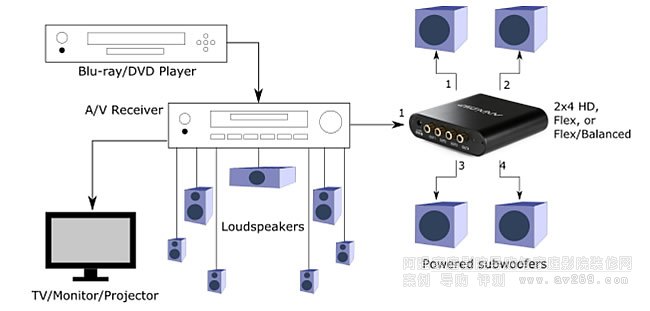

下面的图 1 显示了一个示例设置。AVR 的低音炮输出连接到 miniDSP 输入，最多四个有源低音炮连接到 miniDSP 输出。图1.使用有源低音炮的典型多低音炮设置

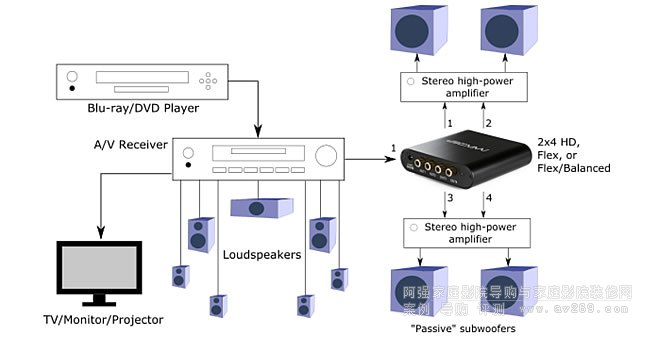

图2显示了另一个选项，其中使用单独的放大器（即低音炮本身没有内置放大器）。

图2.使用无源低音炮和外部放大的多低音炮设置

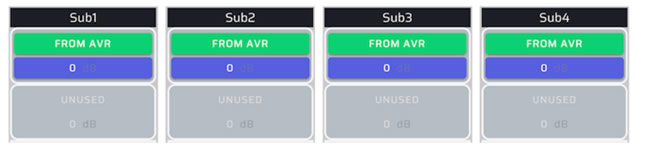

启动miniDSP设备控制台并设置路由矩阵，如下所示：多个低音炮可能意味着连接到不同电源插座的长音频电缆和电气设备。这种情况是噪音和嗡嗡声问题的主要候选者。虽然噪音拾取在家庭环境中通常不是问题，但平衡的布线和连接可以减少出现问题的机会。更有可能是接地回路问题。运行长电引线，以便将“远距离”低音炮插入与其他电子设备相同的电源板可能比简单地将该低音炮插入最近的电源插座更好。平衡电缆的屏蔽可以在一端断开（例如，断开连接到miniDSP的电缆末端的“S”。在极端情况下，可能需要音频隔离变压器。

警告：切勿断开任何设备的安全接地或使用“作弊插头”。这样做非常危险，可能导致伤害或死亡。如果您确实遇到接地回路问题，请安全地解决！

程序
房间中低音炮的响应是不可预测的，当使用多个低音炮时，有多种方法可以获得最佳响应。声学测量是这项任务的重要组成部分。在本应用说明中，我们将按难度增加的顺序描述三种方法，并提供测试室中的测量示例。

整个过程是：

1、对聆听区域周围的低音炮或低音炮进行多次测量。

2、更改延迟和增益等参数以减少空间变化。（您也可以尝试更改低音炮位置。

3、运行全局均衡器以提高平滑度。

注意一般方法：多个子减少空间变化，全局EQ提高平滑度。我们将使用三个测量位置 - 一个在聆听区域的中心，两个在不同的位置。您可以使用更多的测量位置，但在某些时候，切换到使用多子优化器（方法 C）会更容易。

单低音炮流程
我们建议您使用单个低音炮建立基线。这将确保您的miniDSP与其他设备一起正常运行，并能够进行测量并运行REW自动均衡器。它还将为比较提供有用的基础，以评估使用附加低音炮获得的改进。

进行优化测量时，请确保关闭所有过滤。由于AVR通常在LFE信道上具有低通滤波器，因此最好将测试信号直接发送到miniDSP。在图 3 中，运行 REW 的计算机使用 miniDSP 处理器的 USB 输入作为测试信号。

图3.测量设置示例 （2x4 HD）

选择一个低音炮用作基准。在设备控制台中，将其他低音调静音，然后在聆听区域周围进行多次测量。图1显示了我们对位于前壁中央的低音炮获得的测量结果。这是我们在这个房间里找到的单个低音炮的最佳位置。

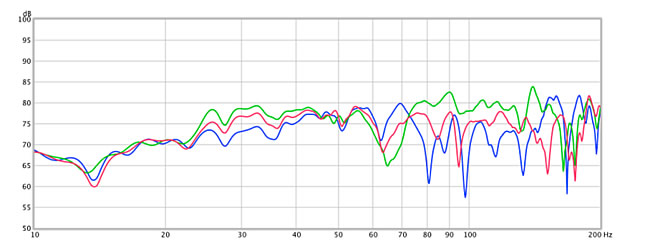

图1.单个低音炮的未校正响应，在三个位置测量

我们现在需要使用房间均衡器向导应用全局均衡器：

1、使用 REW 取三个测量值的平均值。（使用“所有 SPL”选项卡选择测量值，然后单击“平均响应”按钮。

2、使用 REW 自动均衡器计算平均响应的校正滤波器。请参阅应用笔记 带房间均衡器向导的自动均衡器，并确保为您的设备使用正确的采样率设置和均衡器频段数。

3、将校正滤波器加载到输入通道1的PEQ模块中。

4、三个位置再次测量以获得最终响应。

（为了便于比较，我们在所有示例中都使用完全平坦的目标曲线。如果您愿意，您可以设置具有低低音增强的目标曲线，或者在应用全局均衡器后使用额外的 PEQ。

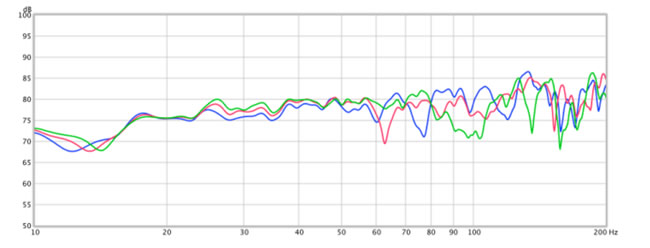

图 2 显示了应用全局均衡器后我们在三个位置的测量结果。这就是我们的基线！让我们看看更多的潜艇可以得到什么改进。图2.在三个位置测量的单个低音炮的校正响应

方法 A

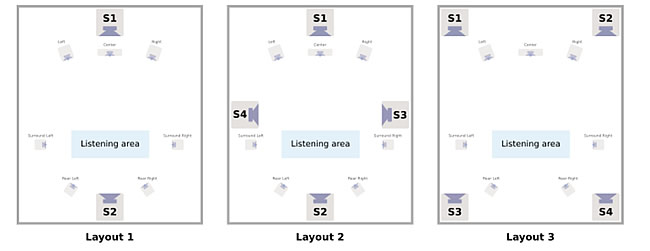

方法A使用两个或四个相同的低音炮对称放置在房间中。它基于哈曼国际的研究。最佳低音炮位置如图4所示。图4.多个低音炮的对称布局

为了测试方法A，我们按照布局1在测试室中放置了两个相同的密封潜艇。图3显示了在三个位置测量后的结果，将全局均衡器应用于平均值，然后在相同的三个位置重新测量。空间变化小于单个低音炮（图2），除了90至105 Hz区域，并且缺口较少。

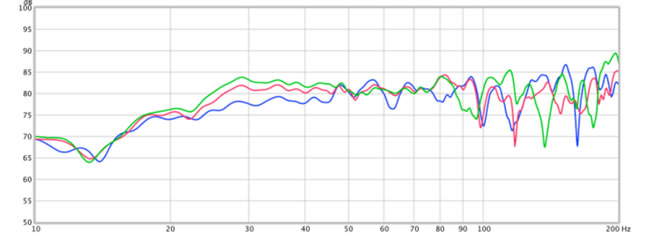

图3.两个低音炮的校正响应（布局 1），在三个位置测量

您可能会发现您可以“调整”潜艇以改善响应。在我们的案例中，我们发现在前低音炮上增加 2 毫秒的延迟消除了响应中的几个缺口，并减少了 80 Hz 以上的空间变化。 总的来说，与图 2 相比，这绝对是一个进步！

方法 B

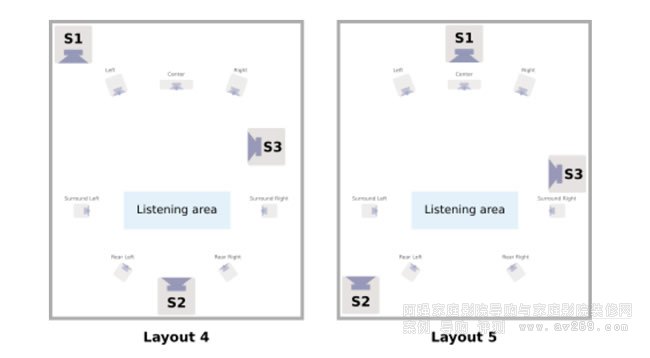

方法A并不总是可行的：真正的房间通常不是矩形的，并且由于实际原因（家具，设备，门/走道等）可能无法获得所需的位置。方法B在很大程度上基于（但与Earl Geddes博士在这里的两篇简短论文中描述的技术不同）。它使用三个或更多具有不对称或“随机”放置的低音炮。图 5 显示了一些带有三个潜艇的示例布局（如果可能的话，Geddes 还建议将一个潜水艇抬近天花板）。

注意：作为优化过程的一部分，单个潜艇的延迟将被更改。如果您希望初始化延迟以对应于每个低音炮与主聆听位置的距离，则这样做没有害处。图5.多个低音炮的非对称布局示例

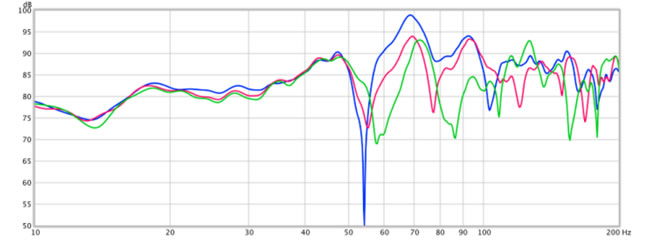

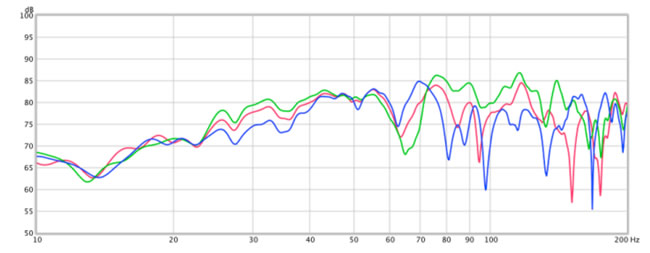

为了测试方法B，我们在测试室中使用了布局4，带有三个密封的低音炮（相似但并非完全相同）。在开始之前，我们在三个位置测量了所有三个低音炮，没有对其中任何一个进行调整（延迟、增益、均衡器）。如图 4 所示。虽然空间变化在50 Hz时非常低，但在50 Hz以上则相当高。此外，所有测量位置都非常“缺口”，这将很难进行均衡。图4.所有三个低音炮（布局 4）的响应，没有优化，在三个位置测量

因此，让我们看看我们可以得到什么改进！方法 B 按如下方式进行：

1、将除 S1 以外的所有潜艇静音并运行一组测量。

2、取消 S2 静音（使 S1 保持静音状态）并再次运行测量。如果结果优于步骤 1，请继续执行下一步。否则，请使用设备控制台更改 S2 的增益和延迟 （*） 并重复。

3、取消 S3 静音（将 S1 和 S2 也取消静音）并运行测量。如果结果优于步骤 2，请继续执行下一步。否则，请使用设备控制台更改 S3 的增益和延迟 （*） 并重复。

4、如果您使用四个低音，请对 S4 执行相同的操作。

5、将全局均衡器应用于最后一组测量值的平均值。然后重新测量。图 5 显示了我们的最终结果。

(*)您也可以尝试反转子。如果在任何步骤中您无法产生比以前更好的结果，您可能需要尝试移动该潜艇。您可以通过避免在中心测量位置导致响应中出现凹槽的参数设置来加快此方法。图5.优化和校正所有三个低音炮的响应（布局 4），在三个位置测量

与不使用此方法仅使用多个潜艇相比，这显然是空间变化的一大改进（图4）。与方法A（图100）相比，在3至20 Hz范围内变化更大，超过40 Hz的变化较小。我们只对每个额外的低音炮重新运行了少量的测量，因此花更多的时间在变化的参数和测量上可能会产生更好的结果。

方法 C

方法 C 使用多低音优化器 （MSO） 程序。这个很棒的软件对你的低音炮的多次测量运行优化算法，以在整个聆听区域产生最佳响应。

简而言之，使用 MSO 的过程如下：

1、在每个测量位置测量每个低音炮。在我们的示例中，有三个低音炮和三个测量位置，这意味着九个测量。这些测量需要使用时序参考。

2、将测量值加载到 MSO 中。这需要一些设置和配置 - 例如，告诉MSO您有三个低音炮，为每个低音炮分配正确的测量值，等等。

3、运行优化算法以最大程度地减少空间变化。MSO将为每个低音炮生成增益、延迟和PEQ设置。

4、将 MSO 生成的设置加载到设备控制台的相应输出通道中。

5、重新运行测量以验证结果。

6、（可选）应用全局均衡器以获得最平坦的响应或应用目标曲线。

我们在应用笔记中使用DDRC-88BM和多低音炮优化器优化多个低音炮中提供了DDRC-88A处理器的详细分步指南。除了步骤 2 和 3 中的用户界面配置详细信息外，这些说明也适用于 miniDSP 2x4 HD 和 Flex。慢慢来，仔细遵循所有步骤。请务必为处理器设置正确的采样率和可用 PEQ 数量。

（请注意，也可以将MSO与单个四输出处理器一起使用，该处理器驱动两个扬声器和两个低音炮。这在应用笔记 与miniDSP和MultiSub优化器的双子集成中进行了描述。

为了测试方法C，我们使用布局4和与方法B相同的三个低音炮，图6显示了我们的最终结果。空间变化确实非常低，远高于100 Hz。图6.所有三个低音炮（布局 4）的响应均使用 MSO 进行了优化，在三个位置测量

总结

重要的是要记住，此处显示的图表不一定代表您将在房间中获得的结果。如前所述，房间里的低音炮是不可预测的，知道哪种方法最适合您的唯一方法就是尝试它们。

最后，如果您使用的是低音管理，您现在可以对其进行设置。为此，请将测量信号通过AVR，而不是直接通过miniDSP。对于多低音炮系统，“到低音炮的距离”的概念可能有点毫无意义，因此您可能会发现您需要尝试低音炮通道上的延迟，以通过分频区域获得最平滑的响应。
