如何使用房间均衡器向导（REW）与miniDSP的集成来均衡低音炮

在本应用笔记中，我们将向您展示如何使用房间均衡器向导（REW）及其与miniDSP的集成来均衡低音炮。

您将需要什么

支持 REW 集成功能的 miniDSP 处理器。几乎所有电流 处理器可以 — 查看相关的用户手册。

经过校准的测量传声器，我们建议使用 UMIK-1 或 UMIK-2。

Room EQ Wizard （REW），可免费下载 Windows、Mac OS X 和 Linux。

我们假设您已经设置了miniDSP软件和REW。如果您是新手 REW，请参阅我们的应用说明 UMIK-1 与 REW 的设置。迷你DSP处理器 非常灵活，并且可以通过多种方式进行设置，因此下面的过程可能不会 完全应用于您的系统。REW 也非常灵活，因此我们将描述一组 REW 参数;我们建议您按照我们在这里描述的方式尝试，然后尝试 不同的参数。

1. 进行初始测量

在miniDSP用户界面中，禁用所有均衡。
通常，您还需要禁用所有交叉过滤器。这样就可以独立于分频器应用均衡。
将所有输出通道静音，但要测量的输出通道（即子通道）除外。
在 REW 中运行测量扫描，麦克风位于聆听区域的中央。如果您愿意，可以继续进行此测量。但是，由于测量的响应因麦克风位置而异，因此通常建议您进行多次测量并平均它们。图 1 显示了我们测试系统中的四个测量值（浅色）及其平均值（粗线）。

图1.输入到REW自动均衡器的初始测量（显示在叠加屏幕上）

（要对一组测量值求平均值，请单击“所有 SPL”按钮，仅选择要平均的测量值，然后单击显示屏左下角的“响应平均值”按钮。

2. 在 REW 中设置参数

设置参数，如以下屏幕截图所示。

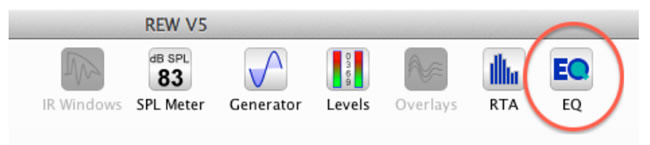

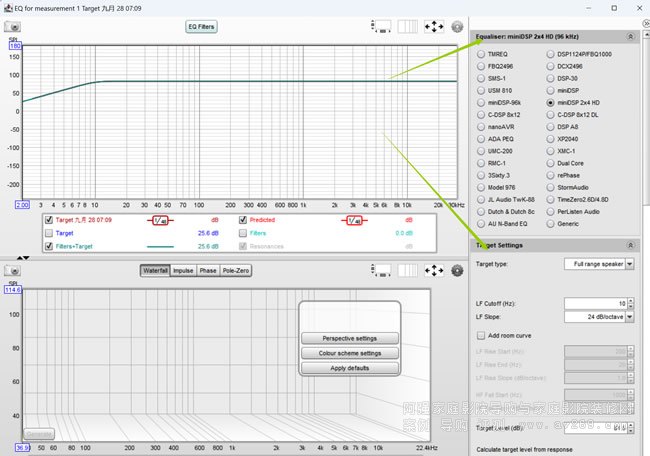

EQ总界面

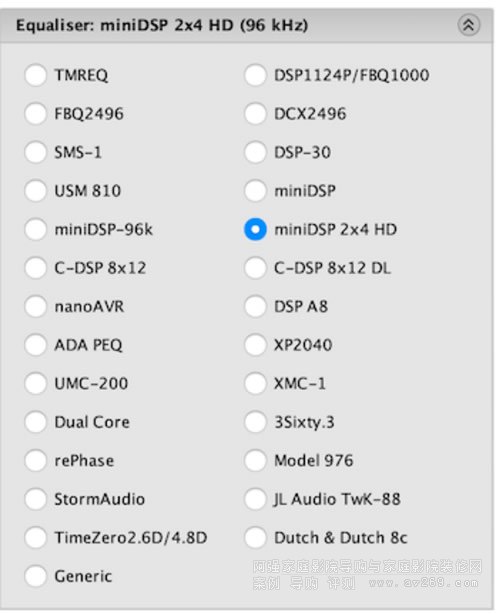

均衡器

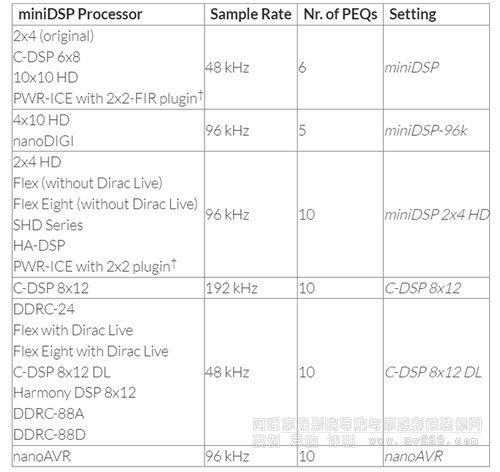

选择与您的处理器匹配的选项。下面是一个汇总表：

†在这些情况下，REW 可能会生成过多的筛选器。要防止出现这种情况，请使用“EQ 过滤器”窗口禁用某些过滤器。

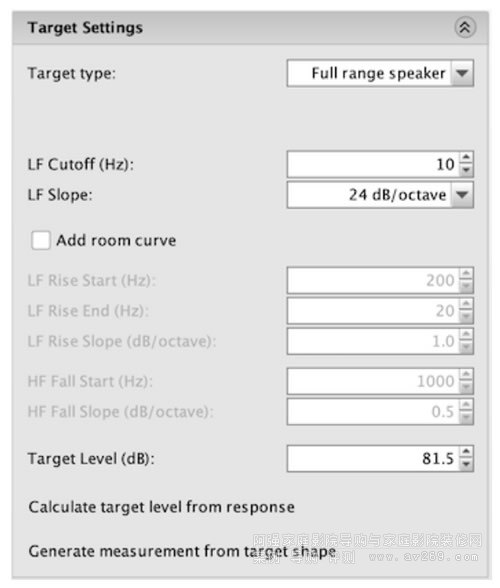

目标设置

将目标类型设置为“全频扬声器”以设置平坦的目标。设置目标电平，以便可以使用剪切滤波器完成所需的均衡器。您需要尝试目标级别，因为不同的值可以给出不同的结果。

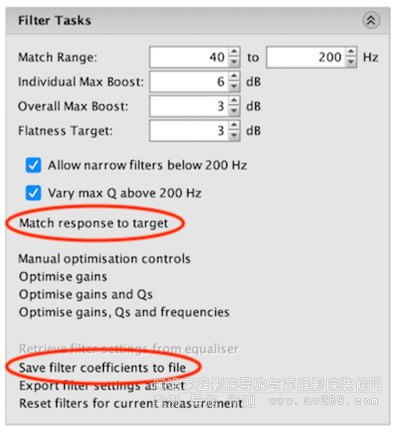

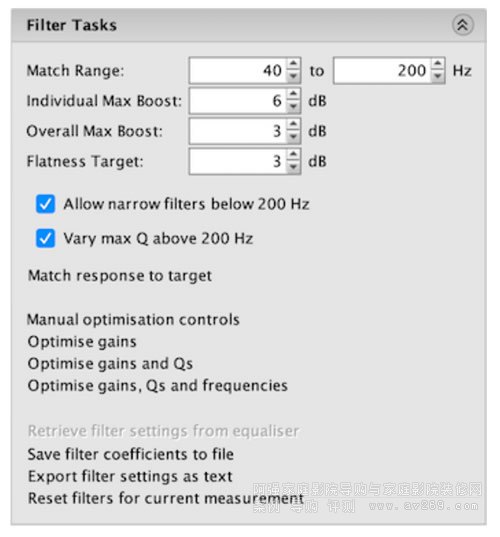

筛选任务

设置用于生成校正过滤器的参数。上面的屏幕截图中显示的是我们发现最适合我们的示例的值。您应该试验这些值以获得最佳结果。

由于我们使用平均值，因此无需尝试使图形完全平坦。

3. 设置手动过滤器

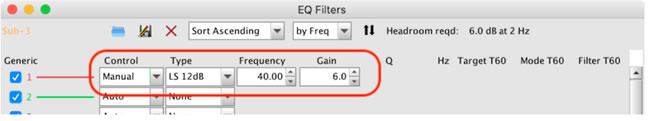

有时，手动设置一些过滤器会很有帮助。单击“EQ 过滤器”按钮以查看校正过滤器（最初为空白）。您可以在此处选择过滤器的“手动”选项，然后设置其参数。在我们的示例中，我们设置了一个搁置滤波器来增强低音炮的低频响应：

4. 匹配目标响应

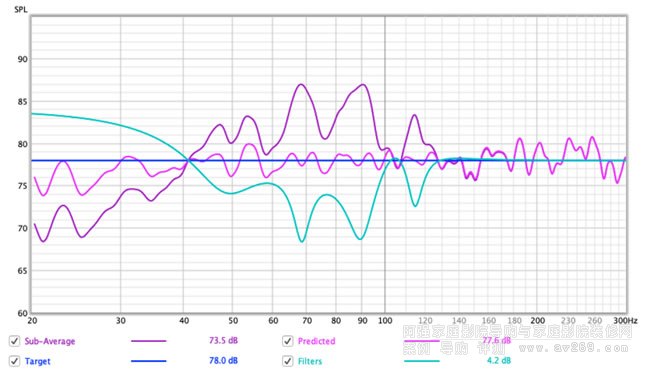

在“筛选任务”部分中，单击“将响应与目标匹配”。REW 将生成过滤器以优化响应。下面是我们的示例，测量的响应以靛蓝表示，校正响应以紫色表示，目标以蓝色表示，校正过滤器以绿色表示：

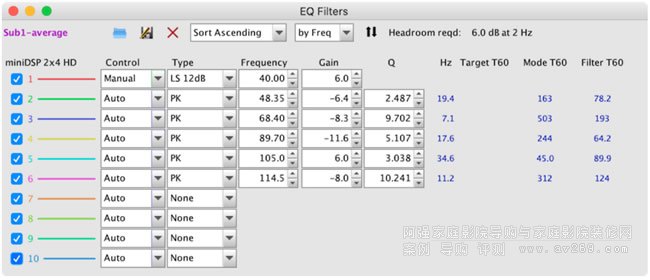

您可以通过单击“EQ过滤器”按钮查看REW计算的过滤器：

5. 导出和导入校正过滤器

获得看起来令人满意的更正后，单击“过滤器任务”部分中的“将过滤器系数保存到文件”并保存到文件。（注意：“将过滤器设置导出为文本”不会将过滤器保存为导入miniDSP软件所需的格式。确保选择正确的选项！

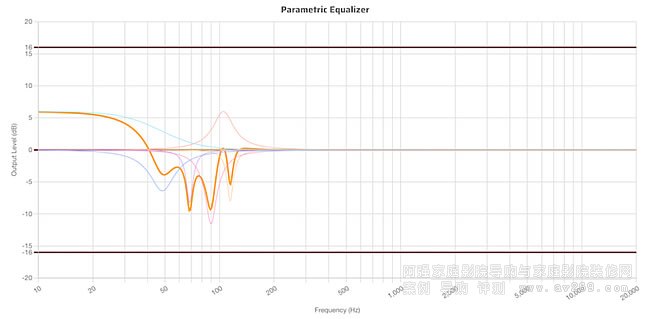

然后返回miniDSP用户界面并打开要放置过滤器的PEQ块 在。如果您使用的是miniDSP设备控制台，请选择右上角的菜单开关，然后单击 加载双倍文件按钮，然后选择您之前保存的系数文件。 将更新以显示校正过滤器：

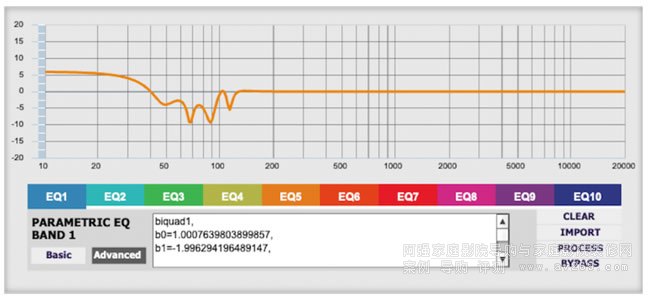

如果您使用的是较旧的“插件”样式的用户界面，请将其设置为高级模式，然后单击 在导入时。 选择您刚刚保存的文件，单击“处理”和用户 界面将显示校正过滤器：

通过再次运行测量扫描来确认结果。请注意，如果均衡到平均值，则没有单个麦克风位置是平坦的。
