家庭影院与发烧音响空间的国际验收标准参考

于私家影院和听音室一直以来有很多关于效果方面的主观描述及客观指标检测,特别是私家影院THX和HAA培训,更是在这方面做了一些科普工作,极大的推动了行业的发展,我们先来看一下主观方面的描述。先看一下HAA培训认证(非国际标准),THX也基本差不多,主观描述总是不够具体,所以就只列一个。
Home AcousticsAlliance Level I Seminar Sound Quality Metrics 音质标准
• Clarity; dialogue, detailing, spatial cues 清晰度;对白,细节,空间信息
• Focus; imaging localization, all listeners?声像定位
• Envelopment; no gaps, smooth panning 包围感;没有间隙,声音转向自然
• Response; target response curve 频率响应;符合目标曲线
• Dynamics; power, ambient noise动态范围;功率,背景噪音
• Consistency; seat-to-seat uniformity 一致性;座位间差异很小

家庭影院与发烧音响空间的国际验收标准

然而对于实际项目的调试验收,这个可是相当难办的,所以还是必须要有特别具体的量化指标才能好界定和办事,今天我主要分享一下目前我找到的国际标准的参考。几乎所有标准里,都首要把空间本底噪音放在第一位,所以我们也从第一项开始说起。

本底噪声
第一项、    空间本底噪音:

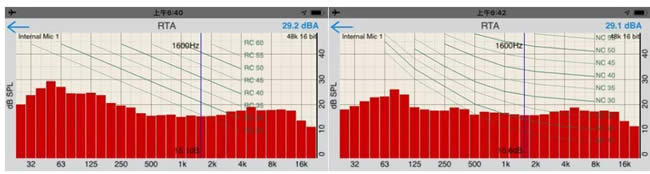

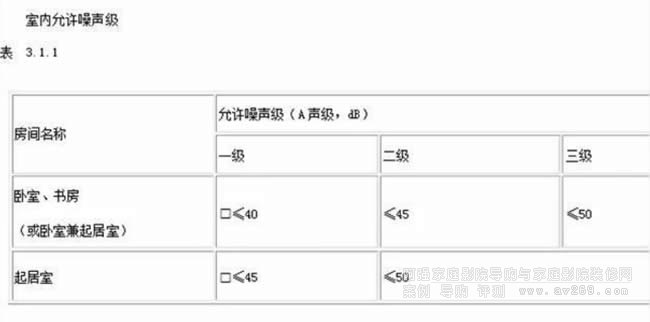

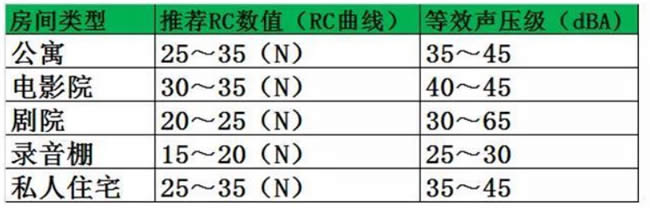

这是THX二级培训中的NC25标准以内的噪音水平属于非常安静,计权声压低于约34dB。而我们国家标准是用的RC(大概是RC比NC高10个数字,几乎所有软件都可以设置切换RC和NC显示 )国内标准值。

第二项、    早期反射声:
国际标准依据条款为 国际电联ITU-R BS.1116-1 8.3.3.1
早期反射声
在比直达声晚15毫秒内,1-8kHz的早期反射声至少衰减10dB。

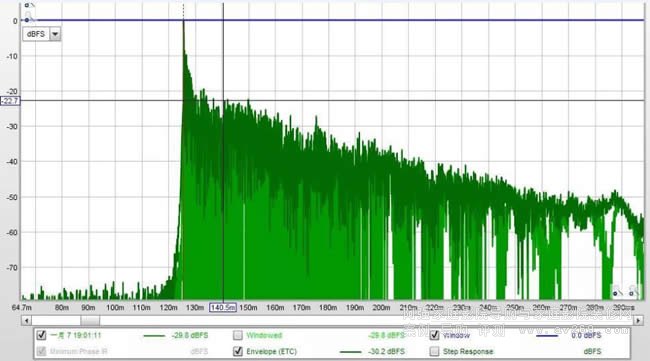

软件实测值参考:125毫秒开始到140毫秒时衰减22.7dB

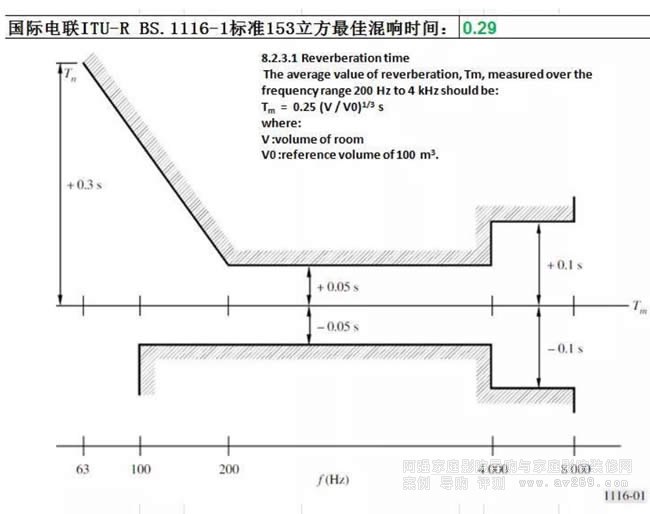

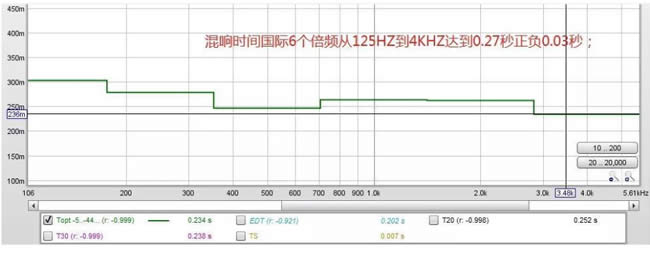

第三项、    空间混响时间RT60,国际标准有国际电联ITU-R BS.1116-1、AESTD1001.1.01-10(THX和HAA培训最佳混的值引用于PMI,这些国际标准值也是PMI里最佳混响的下限值)例如 国际电联ITU-R BS.1116-1标准153立方最佳混响时间:0.29秒空间混响时间RT60,国际标准有国际电联ITU-R BS.1116-1、AESTD1001.1.01-10(THX和HAA培训最佳混的值引用于PMI,这些国际标准值也是PMI里最佳混响的下限值)例如国际电联ITU-R BS.1116-1标准153立方最佳混响时间:0.29秒。



第四项、    低频频响:
目前能找到的最新的国际标准为ISO 2969-2015,这个是电影院标准;(从标准中可以看出,影片制作也越来越变态,5Hz都做进去了)

测量方法:使用一组四个全向和校准的麦克风来测量电声响应连接到麦克风多路复用器开关(不是混音器),其输出连接到音频1/3倍频程频段频谱分析仪。

现代音轨上低频效果声道的带宽从5Hz扩展到120Hz。从大约25Hz到120Hz需要线性重低音扬声器响应。该120Hz音轨切断非常陡峭,因此合适的低音扬声器需要上面几乎没有响应125Hz。有关低音炮调节的信息,请参阅ISO 22234:2005。



许多房间在低频效应通道内具有一个或多个主要共振频率带宽。如果没有阻尼,这可能导致每次特征性的低频“振铃”音轨包含低频信息。大多数影院处理器至少有一个用于低音炮带通的参量均衡器。调整后,之间的反应25 Hz和120 Hz应平坦至±3 dB。

着重说一下这个超低频频响的问题:

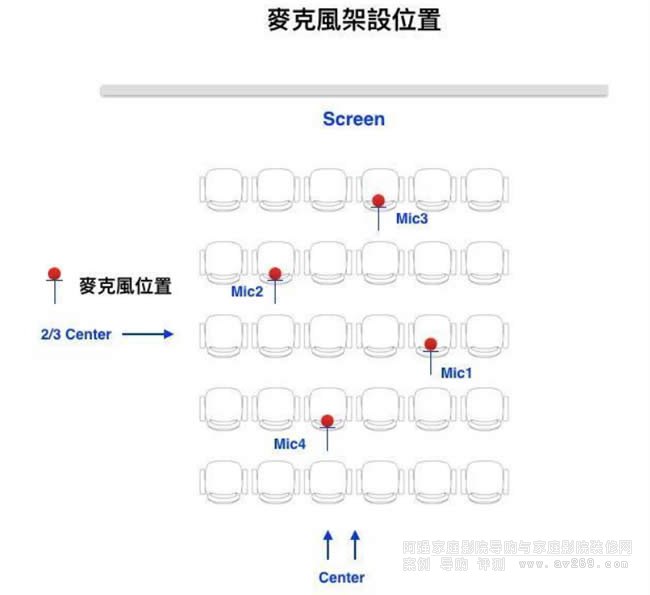

上面说了几个关键点,1.至少4个MIC风在听音区均衡覆盖;2.4个MIC要能复合出一条整体曲线;3.频谱仪显示精度3分之一倍频,25Hz到120Hz起伏在正负3dB内。

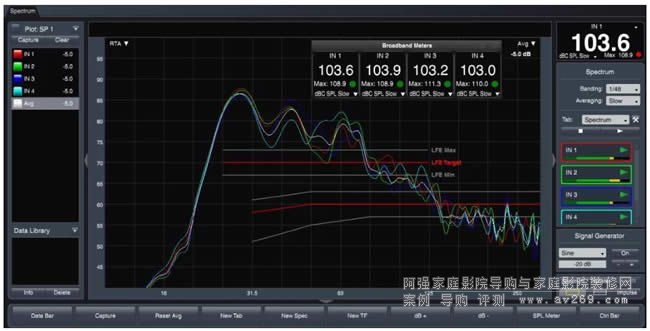

我们先来看一组电影院的实测未调试前的48分之一平滑的曲线(几乎无平滑),从下面的曲线可以看出4个话筒23Hz到80Hz基本起伏在73dB与88dB之间,很多人说电影院空间巨大,就不受Roommode的影响,不会有大峰大谷,其实也受影响的,只是没有小空间那么严重,没那么巨大的峰和谷而已。一样会有起伏的。


关于听音区这个多点均衡测试分析,THX里也有介绍(不是国家国际标准)

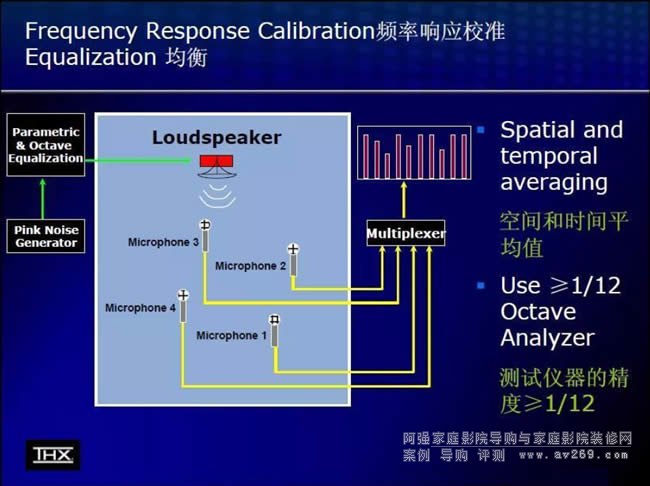

FrequencyResponse Calibration 频率响应校准 Spatial Average 空间平均
With Multiplexer set up 4 microphones aroundmain seat locations 使用麦克风多路混合器在主听音区域设置4个麦克风
Set mic capsules at seated ear location 测试麦克风固定在入座后人耳的高度
Aim mics towardsfront speakers 将麦克风指向前置扬声器
Withoutmultiplexer move mics to four locations and average results after determiningunity gain 如果没有麦克风多路混合器,请在四个地点分别测试,然后取平均值


因为精力和时间有限,所以目前能找到的具备国家和国际效力的标准就这些,欢迎大家讨论和补充!
