REW及UMIK-1通过AV功放HDMI进行设置测量

本应用笔记向您展示如何在具有 HDMI 连接到 A/V 接收器的 Windows PC 上设置 miniDSP UMIK-1 或 UMIK-2 和房间均衡器向导 （REW）。这使您能够测量家庭影院或多声道环绕声系统的每个声道。

虽然本应用笔记以HDMI为中心，但相同的技术也适用于USB多通道设备，如Harmony DSP和U-DIO8。只需使用 USB 作为连接而不是 HDMI。

1. 获取校准文件

转到 UMIK-1 或 UMIK-2 页面并输入话筒的序列号。它采用 xxx-yyyy 的形式，并在麦克风上标记。确保同时下载常规校准文件和 90 度校准文件。

校准文件可确保您的麦克风尽可能准确。每个麦克风都有两个唯一的校准文件，这就是必须输入序列号的原因。当麦克风指向扬声器或扬声器之间时，使用常规校准文件，当麦克风指向天花板时，使用 90 度文件。

2. 下载并安装软件

您需要下载并安装两个软件：

从 www.roomeqwizard.com 下载并安装房间均衡器向导。

从 https://github.com/dechamps/FlexASIO 下载并安装 FlexASIO。

注意：本应用笔记的早期版本使用 ASIO4All 而不是 FlexASIO。如果需要，您可以改用它。FlexASIO更容易使用。

3. 建立联系

图1显示了典型的测量设置。PC 连接到 AVR 的 HDMI 输入，但也可以使用其他具有 HDMI 输入的设备，例如蓝光播放器或条形音箱。图1.典型测量设置

将 UMIK 安装到话筒支架中。对于家庭影院和多声道应用，请将麦克风对准天花板并使用 90 度校准文件。将 UMIK 连接到您的 PC。

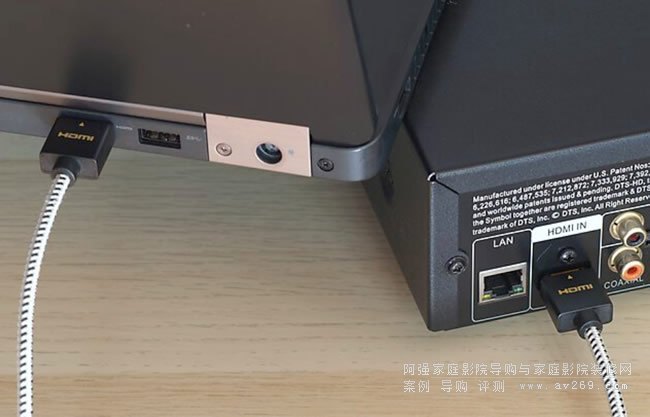

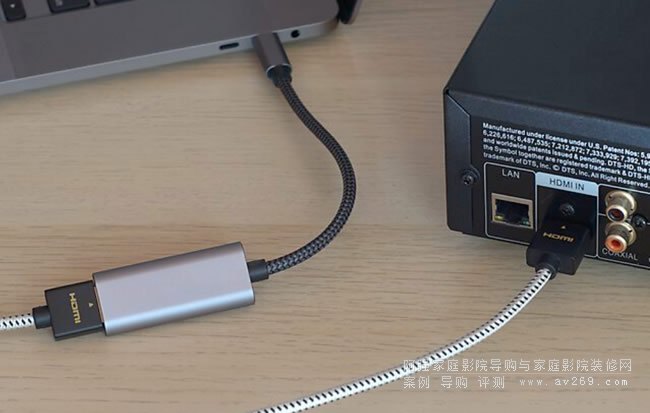

如果你的电脑有 HDMI 端口，请使用 HDMI 电缆将其连接到 AVR 或处理器：如果你的电脑没有 HDMI 端口，则需要使用带有 HDMI 输出端口的集线器或适配器。例如，像这样的USB-C到HDMI适配器很容易获得：

检查您的接收器是否设置为多声道输出，例如 5.1 或 7.1，而不是立体声下混。

4. 设置采样率

将输入和输出设备设置为要使用的采样率。

0.如果您使用的是 UMIK-1，请将输出设备设置为 48 kHz。（UMIK-1 只能设置为 48 kHz。

0.如果您使用的是 UMIK-2，请将 UMIK-2 和输出设备都设置为要使用的采样率，介于 44.1 和 192 kHz 之间。

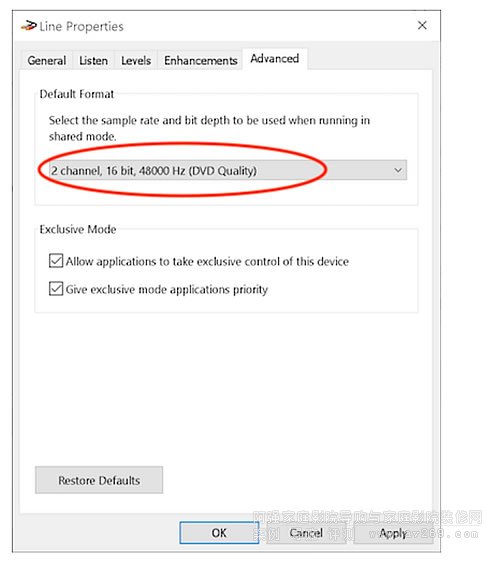

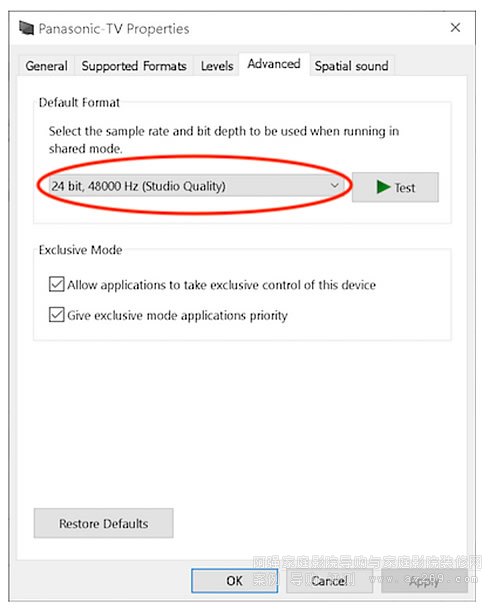

打开“控制面板”，然后打开“硬件和声音”，然后打开“管理音频设备”。在“播放”选项卡上，单击HDMI设备，然后单击“属性”。下拉选择器以设置采样率。（请注意，AVR 可能不会按其预期名称显示。例如，即使您的电脑已连接到 AVR，它也可能显示为电视的名称。这是由于EDID造成的。

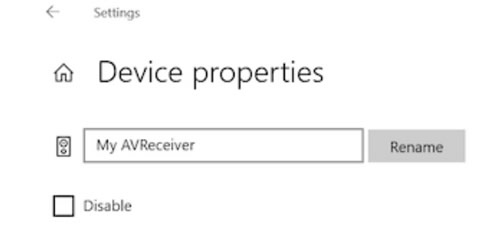

如果要更改输出设备的名称，请打开Windows首选项，转到声音并选择HDMI设备。单击设备属性并在此处更改名称，例如：

如果您使用的是 UMIK-2，请转到“录制”选项卡并单击 UMIK-2，然后单击“属性”。下拉选择器以设置采样率。（UMIK-1 只能在 48 kHz 下工作。

5. 配置房间均衡器向导

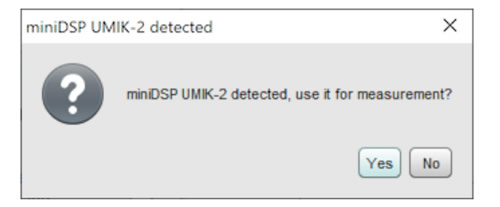

启动 REW。您将看到一个屏幕，询问您是否要使用UMIK。单击“是”。

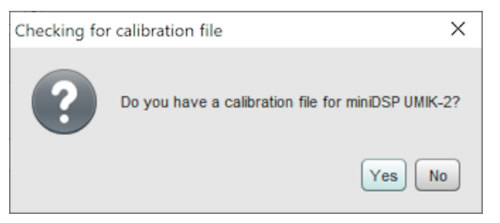

对有关校准文件的下一个问题回答“是”：

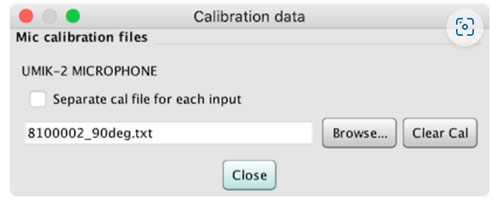

使用旁边显示的对话框找到 90 度校准文件。（这假定您已将麦克风指向天花板。

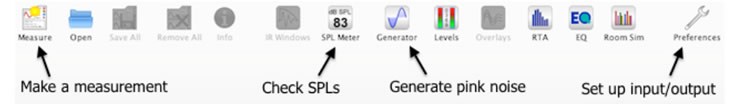

现在可以通过窗口顶部的一排按钮访问主要功能。此屏幕截图突出显示了我们将在此应用说明中使用的功能：

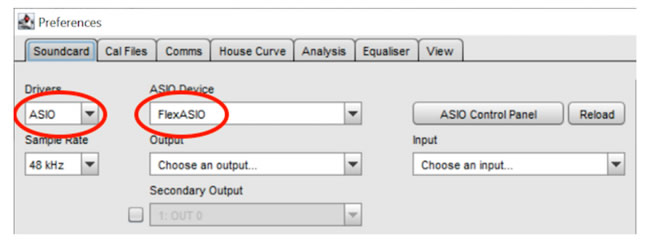

单击“首选项”按钮并进行以下选择（按此顺序）：

在“驱动程序”下，选择“ASIO”。

将采样率设置为之前在“控制面板”中设置的速率。该示例显示 48 kHz。

在“ASIO 设备”下，选择“FlexASIO”。

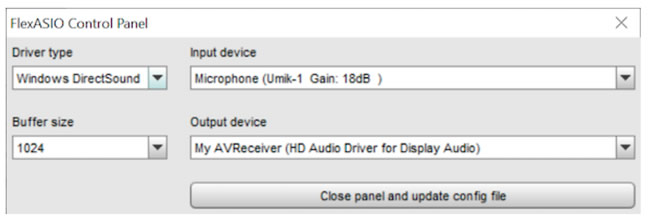

然后单击 ASIO 控制面板按钮。这将打开 FlexASIO 控制面板：

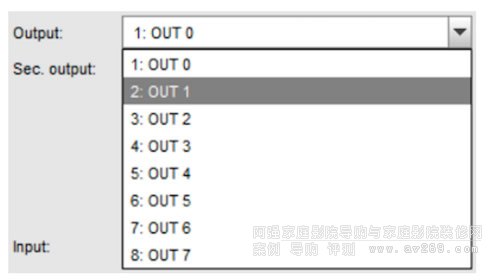

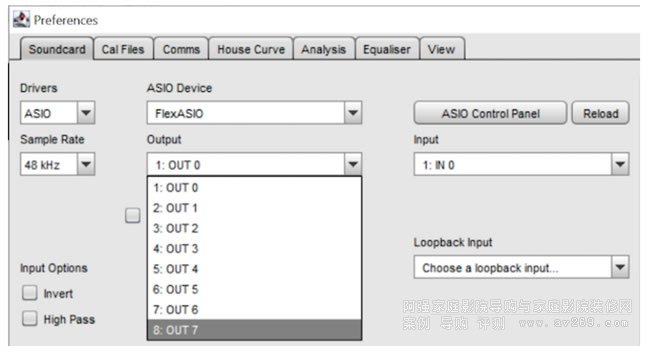

选择输入设备（在我们的示例中为 UMIK-1）和多通道输出设备（在我们的示例中为“我的 AVReceiver”）。单击“关闭面板并更新配置文件”按钮。在 REW 首选项窗口中，单击 Reload 以便 REW 检测新的 I/O 配置，然后下拉输出通道选择器：

FlexASIO 从零开始通道编号。这些通道映射到HDMI通道，如下所示：

输出0：左
前 输出1：右
前 输出2：中央
输出3：低音炮
输出4：左环绕 输出5：右环绕 输出6：后环绕声左
输出7：后
环绕声右

首先，将选择器设置为 OUT0（左前）。

6. 测试

在继续之前，请调低 A/V 接收器的音量。

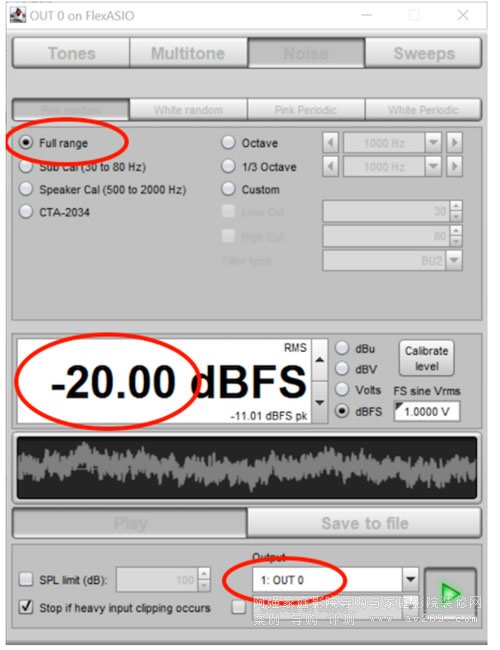

单击生成器按钮并设置参数，如下所示。-20 dB 是该电平的良好起点。

将麦克风放在收听位置，然后调低系统的音量。单击播放按钮（绿色三角形）并调高音量。您应该听到来自左前置扬声器的声音。

将通道选择器更改为 OUT1;您现在应该听到来自右前置扬声器的声音。继续浏览其余通道，以检查它们是否都按预期工作。

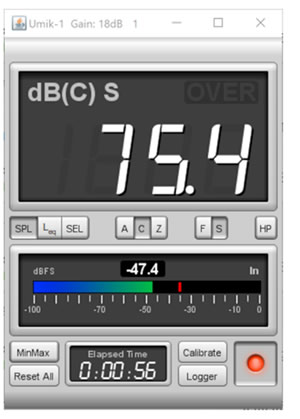

现在打开 REW SPL 电平表。单击右下角的红色按钮将其打开并调整系统音量，直到仪表读数约为 75 dB。或者，更改 REW 信号发生器中的输出电平。

完成后关闭 SPL 测量仪和发生器窗口。

7. 测量

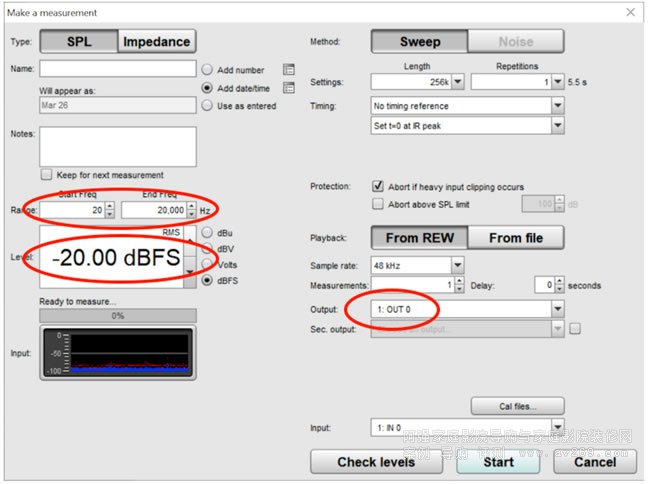

现在，您已准备好运行测量扫描。单击“测量”按钮：

1、检查开始和结束频率。

2、检查电平是否为 -20.0 dB。
3、下拉“输出”的通道选择器，并将其设置为 OUT0（左前）。
4、单击检查级别。
5、单击开始测量。

您将听到左前扬声器的扫频声，REW 将显示其第一个频率响应图。通过单击“测量”按钮并每次更改通道选择器以测量所有通道，对所有通道重复此操作。

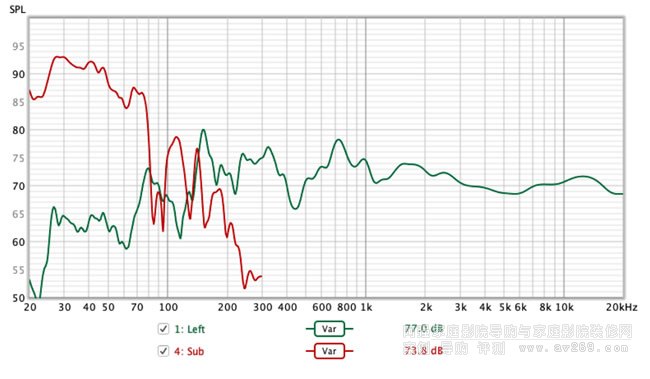

随时更改每个测量的名称，以跟踪哪个是哪个。完成所有通道测量后，您可以在“叠加”窗口中一起查看它们。使用弹出的控件叠加层对图形应用一些平滑。您可以使用下面的复选框打开和关闭单个图表的显示。例如，以下是我们测试系统中的低音炮和左扬声器：

现在您已经知道如何运行声学测量，您可以继续优化和均衡您的系统
