二嫂Grandioso C1X 旗舰前级介绍

二嫂Grandioso C1X 旗舰前级

作为旗舰Grandioso X版的指挥中心,是超越旗舰应有姿态的存在。

为了超越2014年获得许多奖项的Grandioso C1,更新了堪称前级核心的音量控制系统。 明显提升的精确度和纯净度将成为下个世代的标准。

把发烧音响迷的期望带往更高点,就是ESOTERIC集合智慧所创成的前级Grandioso C1X

二嫂Grandioso C1X 旗舰前级

勾勒音乐的前级
迈向全新阶段的Grandioso前级采用的音量控制主要有二种。一是 “固定电阻的切换式衰减电路”,能带出纯粹而直接的音质。对于讲究音质的前级来说是音质最好的理想电路。不过,因为是透过切换电阻来设定音量,所以为了能够滑顺地调整音量,就会让电路规模大到机器放不下。
另一方面,所谓的“可变电组音量电路”就能达到滑顺地无段调整音量,只是配线距离过长,会让串音变严重,长期使用也避免不了焊接点的裂化。
那么是否有可能制作一个衰减电路,既能完整保留“固定电阻的切换式衰减电路”的优异音质,又能像 “可变电 组音量电 路” 一样依个人喜好无段、正确地设定音量呢?
ESOTERIC的开发团队挑战了这两个相互矛盾的命题。“超传真音量衰减系统”就是ESOTERIC最后完成的理想衰减器ESOTERIC 为了回 答 这 两 个 命 题,开 发了全新的衰减电路 “超传真音量衰减系统”(Ultra Fidelit y At tenuator Sys tem)。
独家的音量衰减模组 “UFA-1792”能用最短距离以每阶 0.1dB 的无段方式调整音量。一手掌握音量微调超传真音量衰减系统将作为ESOTERIC识别标志的双单声道全平衡电路提昇到了更高的水准, 现 在 的 0.1dB/1,120 阶 大 大 超 越了过去 Grandioso C1的 0.5db/100 阶。
这个超传真音量衰减系统还进一步更新了传统 的 四 组电 路“ESOTERIC- QVC S”, 赋予音讯在左右声道和正负上的独立性,进而获得全新的音量调整细緻度。
ESOTERIC从扩大机诞生以来就一直提倡的“MASTER SOUND WORKS - 捕捉原始母带的一切音乐资讯 ”,现在 Grandioso C1X 又更加趋近这样的理念了。
赋予声音生命的心脏部位
针对输出放大和输入放大开发了全新模组化的 分 砌 式 放 大 模 组“Inte grate d Discrete -Amplif ier Mo dule IDM -01”,分砌式结构允许自由选择组成电路的元件,模组则可以在最短距离下完成电路,这样兼顾两者优点的放大模组未来将成为ESOTERIC扩大机的中枢,提供 ESOTERIC一惯的动态和细腻的声音。

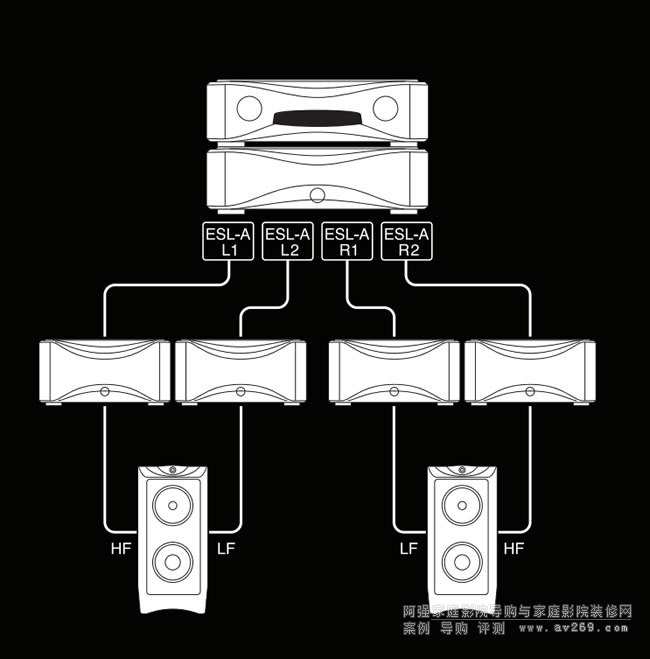

经过大幅度强化的驱动能力,支援ES-LINK Analog输出转 换 率 达 到 2,000V/μs 的 ESOTERIC-HCLD 缓 衝 放 大 器, 能 透 过 独 家 的 ES-LINK Analog输出和XLR输出以平行驱动去强力驱动各自连结的2组系统。因为可以强力驱
动数台后级,所以能够实现双扩大机等複数扩大机的系统。
另外,在输出缓衝电路附近还装有稳定电源的 EDLC( 超 级电容)阵列,能 展现出高度 爆发力和无可动摇的低频,在前级和后级之间毫无保留地传递音乐动态,重现令人屏息的真实。
EDLC超级电容
跟一 般 音 响用的电容 相 比,EDLC 超 级电容是每声道具备250,000,000μF惊人总容量的电容,由于加大了电源容量,所以在音质上有显著的改善,尤其是高速演奏时的低频解析度。
主机和电源分离的分体式结构
从澄淨透明的音场中升起一股跃动感。继承ESOTERIC旗舰款的传统,採用主机和电源分离的分体式结构。因为将产生振动和噪讯的电源部分独立出来,所以Gra nd ioso C1X 赋予了音乐前所未有的寂静和跃动。

FET电晶体元件可容许12A瞬间电流
从过去採用的机械式继电器改为以FET电晶体元件为基础的开关,因为FET电晶体元件能容许12A 瞬间电流和 3A常态电流,所以能尽可能减少电流损失,这是过去的机械式继电器无法避免的部分,现在改用 FE T 电晶体,不但不会因为焊接点的稀有金属而影响音色或在运作时产生噪讯,长年下来也不会造成音质劣化,因此能实现前级所追求的纯淨之音。
最短路径的全平衡架构

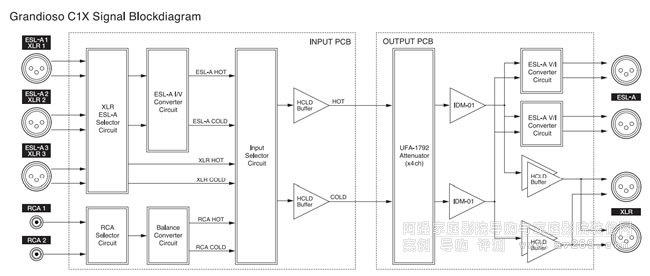

ESOTERIC自傲的全段全平衡架构将HOT和COLD电路各自独立,因为除去了共模杂讯并降低阻抗,所以纯淨的讯号不易受到噪讯影响,能以最短路径传送到衰减器。另外,输入电路板上,讯号交会处的汇流排采用了铜板,物理性地跨越了信号路 径,所以能抑制音乐讯号在电路板之间出现的串音干扰。
即便是非平衡输入,在输入之后也会马上通过HCLD缓衝放大器转成平衡讯号,形成全平衡架构传输至衰减器的电路。分离声音放大部分和电源部分的分体式架构为了实现具备透明感的音场和跃动感,采用分体式架构,把声音放大部分和电源部分做实体分离。将电源分离到独立的箱体就能增加纯淨度,同时在电源部分配置重达29kg的线性电源,能毫无保留地将音乐能量传送到后级,控制整个系统,赋予音乐力量和跃动感。
最短路径的全平衡架构
ESOTERIC自傲的全段全平衡架构将HOT和COLD电路各自独立,因为除去了共模杂讯并降低阻抗,所以纯淨的讯号不易受到噪讯影响,能以最短路径传送到衰减器。另外,输入电路板上,讯号交会处的汇流排采用了铜板,物理性地跨越了信号路 径,所以能抑制音乐讯号在电路板之间出现的串音干扰。
即便是非平衡输入,在输入之后也会马上通
过HCLD缓衝放大器转成平衡讯号,形成全平衡架构传输至衰减器的电路。FET电晶体元件可容许12A瞬间电流
从过去采用的机械式继电器改为以FET电晶体元件为基础的开关,因为FET电晶体元件能容许12A 瞬间电流和 3A常态电流,所以能尽可能减少电流损失,这是过去的机械式继电器无法避免的部分,现在改用 FE T 电晶体,不但不会因为焊接点的稀有金属而影响音色或在运作时产生噪讯,长年下来也不会造成音质劣化,因此能实现前级所追求的纯淨之音。
支援ES-LINK Analog的电流传送方式
支援独家ES-LINK Analog输入的电流传输方式,在传输时不仅能抑制杂讯和线材造成的损失,跟一般以LINE接驳时的电压传输相比,传输的电流量更达到大约50 ~ 100 倍。只 要 跟 Grandioso D1X 或 K1X等 内 建 ESLINK Analog输 出 的 器 材 搭 配, 就 能 以Grandioso X版本为基础组装出纯淨的系统。当然,每个输入都能各自切换,所以要接驳传输一般电压的器材也没问题。

超低噪讯的逻辑控制
负责操作控制和显示的逻辑控制部分跟放大模组隔离开来,以屏蔽的方式安置于前面版。至于连接前级的部分, 採用了光电耦合器,能将控制讯号转换成光加以传输,彻底做到物理上和电学上的隔离。而且,在没有操作的时候,控制电路是完全停止运作的,所以不会对处理音响讯号的电路造成影响,实现低噪讯的运作。
澈底的单声道架构和抑振对策
左右声道做到彻底独立和一致。Grandioso C1X从前级输入和声音放大部分到DC电源供应为止,特别讲究左右声道独立,包含AC电源线在内的所有零件都是採用单声道架构。把二个单声道的前级收进同一个箱体的架构,对于一直坚持双单声道的ESOTERIC旗舰来说再适合不过了。

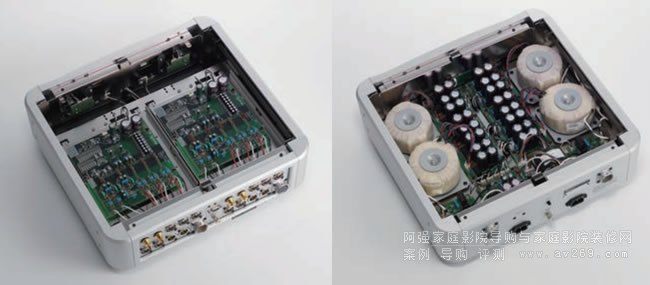

电源部分采用左右声道彻底独立的DC电源供应组,以双AC交流输入和双DC直流输出为基础。包含左右声道各自的输入输出放大部分在内,控 制区 总 共 有5颗 大 型 变 压 器,还有大容量的隔直电容、萧特基二极体等符合旗舰机款的严选零件。
另外,为了达 到充满开放 感的声音,电路板和顶板採用半悬浮设计,输入部分和输出部分的电路板採用表面黏著的方式,几乎就等同于装置在箱板之上。而且,电源部分採用複数层板的箱体结构,电路板和变压器分别固定在不同的箱板上,所以可以避免变压器产生的振动传到电路板上。另外,用来固定变压器的底板经过精准
的雷射切割,留下的切割口可以控制振动,让振动经由ESOTERIC独家的脚座释放出去。
满足操作乐趣的高品质感受
调整音量和选择输入端的实心旋钮是以铝合金块车削而成。旋转轴的轴承结构源自于 V RDS 转 盘 机构的设 计,能够极为精准地旋转而毫无任何轴心偏差。因为能够以最恰当的转矩旋转调整,所以操作起来具备符合ESOTERIC旗舰前级身分的滑顺类比感受。

两面都有按键的新型遥控器
随机附赠的遥控器,多功能又简单,还能遥控ESOTERIC的数位讯源器材。遥控器两面的按键配置设计兼顾两种操作情境,经由高度金属加工,让採用铝合金制的外壳尺寸跟手机一样好拿。ESOTERIC的全新尝试就是要藉由设计让使用者每次拿起来的时候,都能体验到卓越的操作性和职人的技艺。

其他主要功能
● 每个输入的增益可以在±18dB 的范围内
调整(每阶 0.1dB)
● 左右声道的音量平衡可以在±6dB 的范围
内调整(每阶 0.1dB)
● 具备AV Through功能,能用于AV 环绕
扩大机,也能切换成纯二声道。
● 讯源器材的显示名称可自由编辑
● 具有显示幕调光功能、静音功能、设定自
动关闭显示等功能
● 使用大字体的文字来显示音量
● 备有1组 Trigger 输入、2 组 Trigger 输出
和R S -232C 控制

产品规格

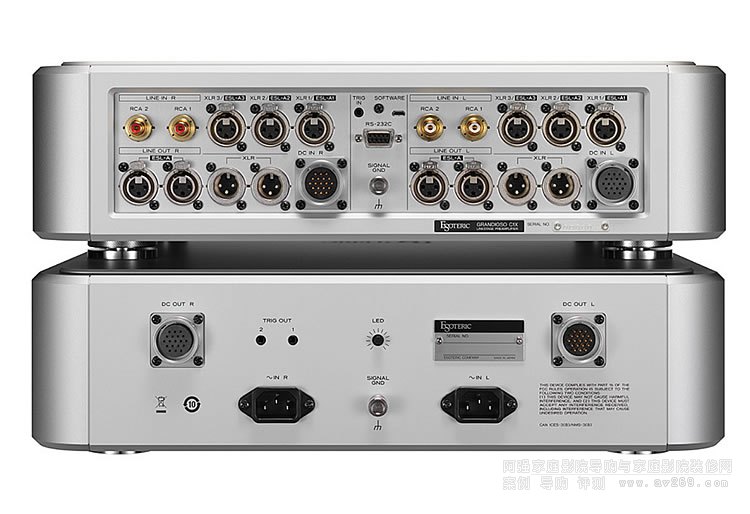

模拟音频输入 端子 RCA × 2 / XLR/ESL-A × 3
输入阻抗 RCA : 68kΩ / XLR: 50kΩ
输入灵敏度 额定输出时为500mV
最大输入电压 12V
模拟音频输出 端子 ESL-A× 2  / XLR × 2
输出阻抗 30 Ω
总谐波失真 0.00035%
频率响应 1Hz – 150kHz ( -3.0dB)
讯噪比 (S/N) 120dB (2V 输入, A-weigh)
增益 +12dB
额定输出 2V
最大输出电平 17V (1kHz,0.003%)
外部控制 RS-232C × 1
触发输入
( TRIG IN) × 1
端子类型 3.5mm mono mini jack
输入电平 12V、100mA max (2系统合计)
触发输出
(TRIG OUT) × 2
端子类型 3.5mm mono mini jack
输出电平 12 V, 2 mA
一般 电源供应 AC 120V, 60Hz
功率消耗 15W(L) / 15W(R)
待机模式 遥控输入端子设定为关闭时 (RS-232C) /小于0.5 W
遥控输入端子设定为开启时 (RS-232C) /小于0.8 W
外形尺寸(宽x高x深)
(包含突出部分)

机器主体:445×132×449mm
电源部分:445×132×452 mm
重量 机器主体 : 20.2kg / 电源部分: 29kg
随附配件 电源线×2、DC电源线×2、遥控器(RC-1314) ×1、遥控器用电池(AA)×2、毛毡垫×8、使用说明书×1、保证书×1
