二嫂 Esoeric G-01X 数播主时钟发生机器介绍

二嫂 Esoeric G-01X 数播主时钟发生机器

Esoeric G-01X主时钟发生机器持续挑战技术极限的热情。
导引出新发想的柔软感性。
正是这两者开拓了音响更进一步的可能性。
左右延伸的广度与丰富的深度,以及音场的立体感,
还有在此展开音像的凝聚焦点与真实。
这所有的一切,都是为了音乐爱好者们对于超越之声的热切期望。
高精准度的主时脉产生器G-01X採用高精准度的铷元素振盪器,
同时加入“宽频时脉缓衝放大器”、“零接地电压调整电路”等新技术,
能够让原有的系统发挥出更高层次的音乐表现。

主时脉产生器
所有的数位器材都会内建时脉电路,藉此产生时脉信号来让电路运作。
主时脉产生器之于具备时脉输入端子的数位器材(转盘、数位类比转换器、SACD播放器、网路音乐播放器)来说,是由外部提供时脉的振盪器,因为产生的时脉比数位器材内部产生的时脉信号更加纯淨,所以能够提升音质。

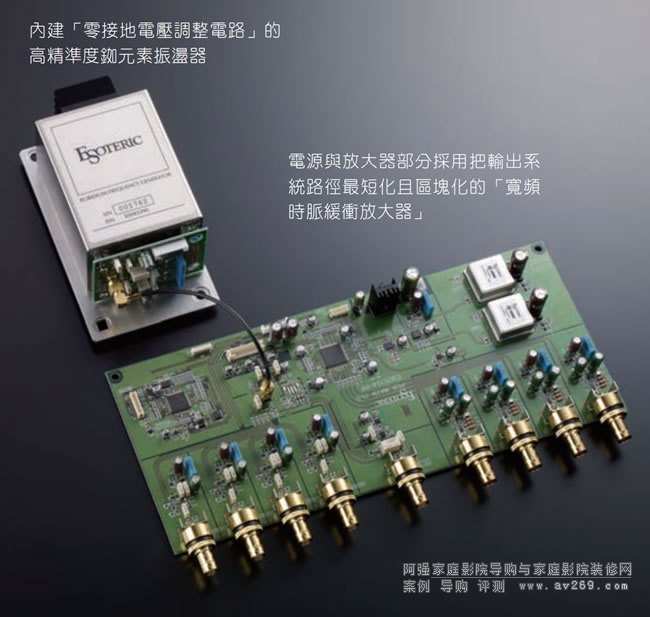

心脏部位内建高精准度的铷元素振盪器采用美国制的高精密度铷元素振盪器(频率精准度:±0.05ppb=±0.00005ppm),以音质和稳定度为优先,在ESOTERIC专属的品管下,客制完成了配得上Hi-End机种音质的主时脉产生器。
内建最新设计的宽频时脉缓衝放大器采用来自旗舰款Grandioso G1的开发成果“宽频时脉缓衝放大器”,更加进化到前所未有的宽频领域。其分砌式电路于各输出独立採用高频特性优异的高速电晶体,为提升音响专用的振盪器音质做了出贡献。

支持“零接地电压调整”模式

取用来自Grandioso G1的精髓,内建“零接地电压调整”电路,让接地输出的基准电位从内部对于音质很重要的铷元素到缓衝放大器的讯号输出部分,都维持在0V。使用者可以依据喜好选择一般模式和调整模式,调整模式在防止因为接地电压变动而产生的噪讯(随机性时基误差)上,能有效发挥效果,产生音质上的差异。

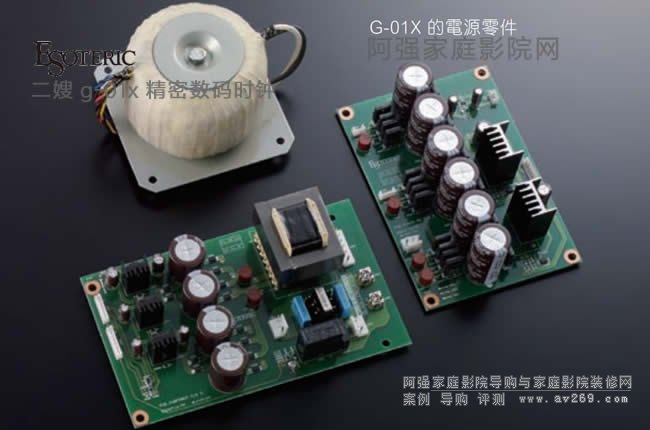

自豪的电源部分能供应游刃有馀的电源内建新规设计的电源电路,能把全新设计之“宽频时脉缓衝放大器”的性能发挥到极致。各输出的独立缓衝放大器,都有对应的独立电源稳压器,而且放大器与电源经过区块化后,可以完成干净又强力的驱动。电源採用二种电源变压器,以环形变压器为主,而数位控制部分则採用EI型线圈变压器。滤波电路则是以复数的电容组合而成,因为使用了肖特基二极体,所以就算是高速的数位运算也能敏锐地对应,有助于产生正确的时脉信号。

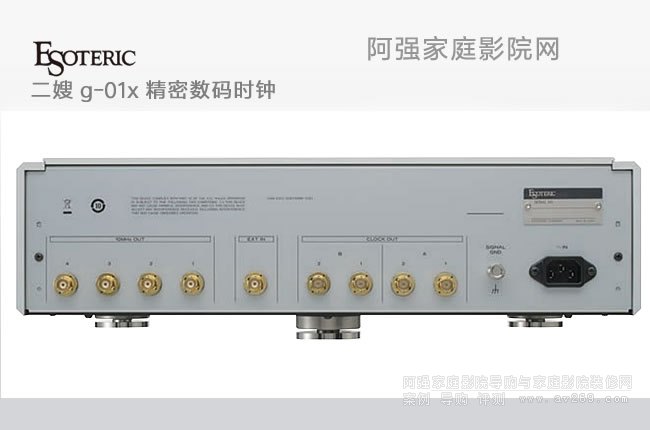

八组输出
G-01X可以为最多八个设备提供时脉信号。输出可以为每个端子分别开启和关闭。 本机器有四个10 MHz正弦波时钟输出端子。 其他四个输出端子(A×2和B×2)使时脉信号能够以100kHz,10 MHz(方波)和44.1 kHz / 48 kHz的基本频率输出,最高频率可达22.5792 MHz /24.576 MHz,并且可以为每个连接设备设定单独的输出频率。可以从外部输入10MHz/1pps的讯号10MHz或1pps的参考讯号可以经由连接外部输入端子,来输入GPS接收器之类的讯号,从卫星接受讯号后,让内建的铷元素振盪器与中心频率更精准的时脉同步,这样的作法对于音响器材来说,能让更稳定的铷元素取代外部GPS接收器所内建的石英振盪器来进行振盪,将GPS系统的高精准度优点发挥到极致。
採用ESOTERIC原创的镀金BNC端子ESOTERIC原创的BNC端子以黄铜车削而成,能够达到确实的接触。也能游刃有馀地用于Hi-End线材的接驳,将传输时的损失抑制到极小。

内建铷元素的预热功能
关上电源,系统进入完全关机的模式时,可以选择建议的预热模式,让内建的铷元素维持通电。平常藉由铷来暖机,开机后就能随即发挥原本的功能,缩短等待的时间。

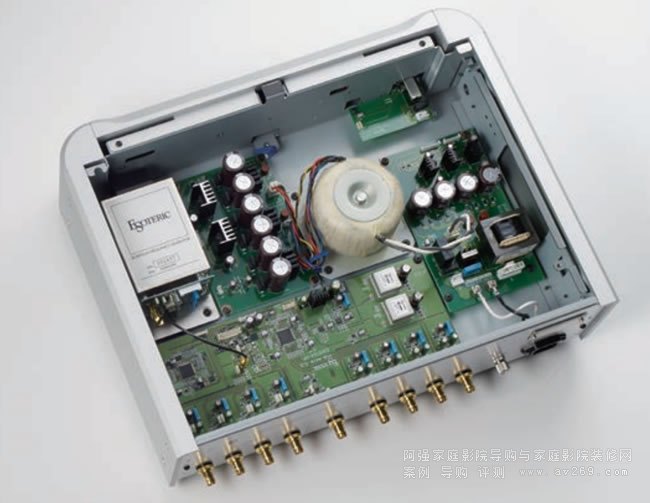

机箱结构
高精密度的铷元素很容易受到外部的振动影响,非常敏锐,因此,在机箱结构上必须特别加以考量,澈底抑振。用来固定各零件的机箱底板,採用分隔结构,让各元件的相互干扰降到最低。而且高刚性的重量级厚实铝合金面板和框架,因为采用了ESOTERIC独家的Pin Point Foot脚座(专利第4075477号),所以可以把外在的振动影响减到最小。
採用有机EL显示器
令人称羡的显示器,既光滑又美丽,跟最先进的数位机器搭配刚刚好。

时脉输出
CLOCK OUT
44.1kHz设定: 44.1,88.2,176.4,352.8,705.6kHz /1.4112,
2.8224,5.6448,11.2896,22.5792MHz
48kHz设定: 48,96,192,384,768kHz /1.536, 3.072,
6.144 ,12.288,24.576 MHz
通用设定: 100kHz/10MHz
端子: BNC x 4
输出电平: 矩形波(TTL level/75Ω)
10MHz OUT 10 MHz
端子 BNC x 4
输出电平 正弦波: 0.5 ± 0.1 Vrms / 50Ω
主时脉输入(EXT IN)
输入频率
1pps 模式 1pps讯号(GPS精准度或更佳)
10M 模式 10MHz(GPS精准度或更佳)
端子 BNC x 1
输入电平
10MHz 正弦波:0.5~1.0 Vrms / 50Ω
方波:(TTL level/10kΩ)
1pps 讯号 正脉衝, TTL 电平/10 kΩ
铷质震盪器
开机后直到振盪器稳定 10分钟
频率稳定度 ±0.1 ppb内(-20°C~+65°C)
频率精准度 ±0.05ppb内 =±0.00005ppm(出厂预设值)
(ppb =10-9 、ppm =10-6 )
一般
电源供应 AC 120V 60Hz
尺寸(W×H×D) 445×131×359mm(包含突出部分)
重量 13.3kg
附件
电源线 × 1、毛毡垫 × 3
使用说明书 × 1、保证卡 × 1
