第二部分房间篇


第二部分房间篇

5、房间的类型

  家庭的影音娱乐区域可以是一个独立的房间,也可以是客厅、书房或者起居室,因此在制作家庭影院的时候,我们可以对影院所处的位置进行分类,并且加以配置设计。根据房间原来的用途,我们可以把这几种不同的视听空间区分为专用影院房间、媒体室/游戏房、多用途房间等,针对不同的房间用途,我们在家庭影院的设置上就可以提出不同的设计方案,例如家庭影院的房间是处于一个独立房间内,那么隔音和声学处理方面就可以投入更多,装饰材料的选用可以有别于屋子的其他房间。而如果是媒体室或者游戏房,那么在装修上则要考虑更多,例如扬声器的摆放位置以及空间的分割,哪些部分属于影院,哪些属于其他娱乐设施的等等。如果是客厅、书房等家庭生活空间,那么所配置的影音器材就要讲究容易安装、易于隐藏,另外房间的隔音和声学情况这些都是要考虑的。房间有着许多不同的类型,但是它们都拥有同样的问题,那就是窗户,如果窗户较为单薄而且毫无遮掩的措施,那么在噪音、环境光线、谐振等方面都有很大的问题,视听空间内必须把这个环节处理好。

确定视听空间的类型:
独立的家庭影院视听室
媒体室/游戏房
客厅/书房/起居室
其他多用途房间

6、座位的配置

  座位的配置可以大体分成两个部分:1、从用户的感官出发,挑选出用户喜好或者觉得舒适的椅子,而太空椅是一款在影院中十分常用的家具。其次就是座椅的颜色和材质,因为家具属于一种耐用品,所以在设计家庭影院视听室时就要把影院座椅的颜色和设计考虑进去。上一期我们就座椅的配置问题进行了较为详细的介绍,大家可以翻阅上一期的杂志以获取到更多的信息。2、座位的配置可以说是整个影院系统的最基本部分,因为观看电影的人都是停留在这个点上的,所以无论是投影系统、平板电视或者环绕声系统的安装、后期调试等等都是围绕这个座位的摆放位置而进行的,在设计家庭影院视听室之初,就要计算好座位的位置,而如何计算座位的理想位置呢?我们可以根据投影幕的大小、环绕声道的数量等方面来展开操作。此外,我们还要计算一下座椅的数量,因为如果座位较少的话,说明环绕声系统所指向的区域较小,调试的难度则较小,如果座位的数量多,而导致座位的区域变大,那么在后期调试上则变得更为复杂。

座位配置的原则:
座椅的挑选(材质、颜色)
座位的数量
座椅与屏幕的距离
后环绕与座位的距离

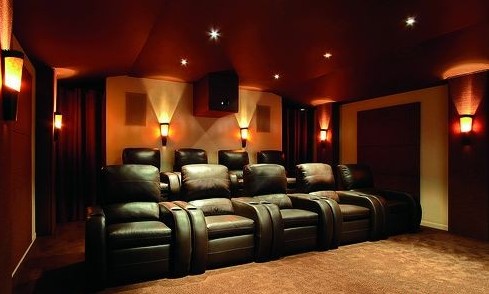

无论是投影系统、平板电视或者环绕声系统的安装、后期调试等等都是围绕这个座位的摆放位置而进行的,从用户的感官出发,挑选出用户喜好或者觉得舒适的椅子


7、房间面积

  关于家庭影院房间的大小,的确有很多说法。有人说是越大越好,也有人说房间要有足够的高度。的确,房间的尺寸、形状、大小都与声音有着密不可分的关系,参照THX的器材认证中对于房间的描述,可以认为目前最理想的房间大小为35-85立方米之间,当然还可以更大,但是房间的比例要适当。关于房间的长宽比例的研究,我们在上一期有专门的特别策划进行了详细的探讨,大家可以翻阅上一期的文章。一般大小的房间,我们需要把声学处理考虑进去,因为在隔音、声学材料安装中会占据房间的一定空间。还有另外一种家庭影院的设计方案,就是提出把扬声器进行入墙安装,因为在挑选房间的时候,必须与设计需要相结合。另外需要注意的是,过于细小的房间会使房间的座椅难以摆放,扬声器的安装处于被动位置,同时也会极大地影响到低频的表现,令到整个环绕声系统的发挥受到影响。而为了迁就座位与屏幕的距离,往往会牺牲后环绕与座位的距离,让声学处理变得困难。

合适的房间大小
计算好扬声器的数量
计算好座位的数量
考虑声学设计与影院设计的需求
结合实际,挑选最接近设计要求的房间
过于细小的房间会导致环绕声与低频的失衡

8、墙体的处理

  在家庭影院设计中,墙壁的设计和优化是十分重要的环节。在许多情况下,我们可以简单地提高墙面和天花板位置的隔音系数来达到处理的目的。而要提高墙壁的隔音效果,则有很多可行的办法,例如:1、制作一个较薄的龙骨层,在里面填充吸音材料。2、在墙壁上贴上玻璃纤维材料,减少声音的振动。3、在原有的墙壁上安装石膏板或者木板,营造出一个缓冲区。4、建立两个独立的墙壁,并且没有接触点。墙壁的设计、安装和建造除了是为隔音服务外,还要用来杜绝外来噪音的渗入,所以无论是窗户、管道还是大门,这些部分都需要和墙壁一样进行噪声隔离。而墙壁的安装材料一定要坚固,以免在电影播放过程中受到低频或者其他震动的影响而导致自身发出噪声。

  如果需要对原来的房型作局部修改,最好使用水泥墙面做隔断。当然,砖墙、空心砖也算是比较坚硬的建材,但若有气泡或接合时存在缝隙,就会失去隔声效果,所以施工时需要涂上灰泥。至于花岗岩、大理石、玻化石等硬质材料,虽然声反射也非常强烈,但一般仅用于室内装饰,用于独立视听室的话则并不推荐。欢迎光临阿强家庭影院导购网

墙体的处理问题
测试墙壁的隔音指数
房间的噪声情况
墙体声学处理方式的选择
墙壁的处理对于视听效果的提升

9、屏幕观看距离

  投影幕的屏幕越大,所需的观看距离就应该越远,这是因为人的眼睛在不转动的情况下视角是有限的,合理的距离就是要让人在不转动眼睛和头部的情况下看清楚画面的每一个角落。在许多情况下,观看距离和投影幕尺寸都是有着相互关系的,在美国专业家庭影院认证THX的建议中就有提到,在观看16:9的高清节目时,最大的可视角度可以是40°,而最小的可视角度可以是28°。观看2.35:1电影节目时,最大的可视角度为52°。在屏幕的高度问题上,THX认为最适合的垂直观赏视角应该不大于15°,同时还应该避免后排观众受到前排观众遮挡的问题。需要注意的是,有不少设计师提出了观看距离计算的经验,他们认为投影幕与座位的距离可以利用投影幕的高度进行计算,只要把投影幕的高度乘以3,得出的数值就是座位观看距离的参考数值。同时ISF建议视力良好的观众在观看16:9高清节目时的可视角度为33°,标清节目时可视角度为25°,通过这些视觉的计算,我们也可以得出最佳的观看距离。

挑选合适的观看距离:
观看16:9画面时,可视角度最大可以是40°
观看2.35:1画面时,可视角度最大可以是52°
观看距离的长度可以是屏幕高度的3-4倍
合理的距离就是要让人在不转动眼睛和头部的情况下看清楚画面的每一个角落

10、视角设计

  视角设计与上面提到的屏幕观看距离同属一个范畴的内容,这是讲求人眼在观看电影的同时能感到舒适与不容易疲劳,除了要制定好观看距离外,还需要把座椅的高度、投影幕与座椅的水平情况考虑进去。我们可以先研究一下投影幕的最佳可视角度,投影幕的可视角度与增益一样,同样是一个与投影幕反射光光强度紧密相连的数值。可视角度有水平可视角度和垂直可视角度之分,通常情况下我们所谈及的可视角度均指水平方向的可视角度。可视角度分为最大可视角度、半值视角、1/3视角。所谓最大可视角度就是屏幕反射光衰减到0时与峰值位置之间的夹角。而半值视角则为屏幕反射光衰减到一半时与峰值位置之间的夹角,1/3视角则为屏幕发射光衰减到1/3时与峰值位置之间的夹角。通常会认为在半值视角范围内属于最佳的观赏区域。

视角设计:
垂直±5°(理想)
垂直±15°(最大)
视角设计需要考虑观看距离
视角与投影幕安装高度以及投影机投射角度有关

除了要制定好观看距离外,还需要把座椅的高度、投影幕与座椅的水平情况考虑进去
1/3视角则为屏幕发射光衰减到1/3时与峰值位置之间的夹角。通常会认为在半值视角范围内属于最佳的观赏区域

11、扬声器的分类

  扬声器的分类方法有许多种,通过对扬声器的结构、功能、用途、发声原理等方面进行分类的话,我们可以找到许多的扬声器类型,但是在家庭影院设计中,扬声器的种类我们可以划分成入墙与非入墙、前环绕与后环绕、主动式和被动式这几类,家庭影院扬声器讲求的是各个频段的平衡输出,所以一直有不少影院设计师都推荐环绕声系统中采用统一的扬声器型号,但是某些设计师则推荐在后环绕部分采用偶极式音箱,以提高环绕声道的包围感和辐射面。另外,在安装入墙式扬声器的过程中,设计师需要考虑为入墙式扬声器打造一个喇叭腔体,让喇叭单元安装在里面,这些与扬声器摆放的高度、与座位的距离等参数相互关联,从而提高了设计的难度。

  为视听室挑选合适的扬声器,不仅可以让设计与安装流程变得合理,还能提升整体的视听效果;扬声器的挑选也会影响到布线工程,例如主动式扬声器和被动式扬声器的布线区别,如果是使用特殊的放大器组合,那么在布线方面还需要更为精心的设计。欢迎光临阿强家庭影院导购网

扬声器的分类与选择
以房间的特性和客户的要求为前提
尽量采用简单的安装方式
不用的扬声器类型有不同的接线要求
考虑房间的整体艺术设计

家庭影院扬声器讲求的是各个频段的平衡输出,所以一直有不少影院设计师都推荐环绕声系统中采用统一的扬声器型号,但是某些设计师则推荐在后环绕部分采用偶极式音箱,以提高环绕声道的包围感和辐射面
扬声器的挑选会影响到布线工程,例如主动式扬声器和被动式扬声器的布线区别,如果是使用特殊的放大器组合,那么在布线方面还需要更为精心的设计

12、扬声器的摆放位置

  关于扬声器摆放位置的建议,在很多情况下都没有统一的说法,因为无论是THX、Dolby、DTS还是其他行业组织,都拥有不同的扬声器摆放建议,所以我们目前可以挑选其中一种建议方式来进行摆放设计。扬声器的摆放可以分为两个主要部分,一是环绕声道的安装,二是超低音扬声器的放置。不过,无论怎样放置音箱,都必须与墙面和地面这类明显的反射面离开一定的距离,不能紧靠。扬声器的发声面,尽量不要与墙体和地面等大面积反射面成90度直角,而超低音箱子没有指向性,应该放在地上,但要放在厚的地毯或者软橡皮上,不要将箱体直接接触地板。根据室内声学的要求,房间的形状和装修材质都会影响这个影院音箱的效果。房间内不要有太多的白墙壁,应尽量选择有凹凸质感的墙漆和壁纸,主要是避免可能的声学反射所造成的声音刺耳。房间的尺寸选择也是有要求的,要避免选择正方形的房间或者一边长度正好是另一边长度两倍的房间。另外,扬声器离房间表面相交处(角落、墙和天花板)越近低音输出就越强,这有助于改善低音效果不佳的扬声器的效果,但是这也有可能增加太多的低音。

扬声器的摆放位置
遵循THX、Dolby、DTS这些行业组织的摆放建议
扬声器的摆放可分为两部分,一是环绕声道,二是超低音扬声器
避免面向声音强发射的位置
扬声器的布线必须合理、安全

扬声器的摆放可以分为两个主要部分,一是环绕声道的安装,二是超低音扬声器的放置

根据室内声学的要求,房间的形状和装修材质都会影响这个影院音箱的效果。房间内不要有太多的白墙壁,应尽量选择有凹凸质感的墙漆和壁纸,主要是避免可能的声学反射所造成的声音刺耳

13、器材的摆放

  在家庭影院视听室内,安装着大量的影院设备,器材的放置和保养成了一个十分重要的部分。首先器材的摆放位置要选择正确,或者挑选合适的器材架和入墙架。器材应当放置在通风、凉爽、干燥、清洁的地方,避免阳光直射。其次是远离变压器,避免产生蜂鸣声,造成噪声污染。为保证良好通风散热,功放顶部最好留有30cm左右,左右两侧和后部留出20cm左右的空间。而音箱周围应当避免磁性物体。器材上方尽量不要放置带有液体的物品。

  其次,使用时要注意几点。出于保养考虑,很多朋友都会用防尘罩覆盖家庭影院器材,而大多数功放的散热孔都设在机器顶部,所以在使用时要把防尘罩取下,以提高散热效果。很多家庭影院器材在待机时的功率都很小,一般不到0.1瓦/小时,所以可以让家庭影院器材处于待机状态,特别是在潮湿的地区,待机电流有助于保持功放内部干燥。如果长时间不使用器材,应将遥控器内的电池取出,以避免电池漏液的腐蚀。最后,清洁时也要注意,在清洁器材外部时,不要使用化学溶剂,可以使用干燥、干净、不掉毛的软布。欢迎光临阿强家庭影院装修

器材的摆放位置的原则:
方便安装
人性化的使用方式
容易维护与操作
实用,寿命长

14、家庭影院中的通风系统

在家庭影院房间中,空调系统是一个至关重要的部分,它起到了优化环境、让人感到舒适和畅快的作用,在观看电影等影视节目的同时,也可以让人体处在一个放松舒适的状态。空调电器对于视听室十分重要,但是反观视听室对于空调的要求,则是十分苛刻的,因为空调在运作时会产生噪音,而噪音本来就是视听室中的大忌,所以挑选一台合适的、高效的空调,是每一个视听室建造者必须考虑的问题。通风系统属于一个空气交换系统,因此声音有可能通过这些管道传送到视听室以外的地方,同时也有可能让室外的噪声传到视听室内。所以对于通风管道的处理是相当重要的,一般我们会推荐对管道进行密封处理、增加管道的弯曲位置,把空调压缩机或者其他电机置于视听室外面等方式来避免噪声的形成。视听室内的挂墙式空调可安装在任何一个墙壁上,但必须确保不影响环绕声系统和投影系统的布局,并且要合理地进行电源布线,排水管道也应该与其他线槽保持一定的距离。

针对通风系统的处理:
添加管道消声器
采用双层传输管道
中央空调的风管采用双弯曲设计,弯度需要90度
以节能型产品优先
通风系统属于一个空气交换系统,因此声音有可能通过这些管道传送到视听室以外的地方,同时也有可能让室外的噪声传到视听室内一般我们会推荐对管道进行密封处理、增加管道的弯曲位置,把空调压缩机或者其他电机置于视听室外面等方式来避免噪声的形成。

第四部分声学设计篇
15、隔音与声学处理

  隔音的目的就是尽量减少视听室与家庭中其他房间或者空间之间的声音传输,以提高观看电影时的体验感,并减少对相邻空间的影响。而声学处理的目的是尽量减少驻波的形成以及其他不必要的声音反射,以制造一个自然的空间,让音响系统的重放正确执行,让每一个观众都拥有一个愉快的观影经历。一个视听室的声学设计除了隔音、控制反射声和混响时间之外,驻波处理也是一项非常重要的措施。每个房间都存在驻波,而且驻波也不能完全消除,只能避开或者通过其他方法来抑制。而我们知道,控制驻波的方法有:1.控制房间长宽高比例;2.改变超低音音箱的摆放位置(或聆听位置);3.采用声学处理材料(如低频陷阱)等等。良好的隔音可以保证观众既能在不受外界干扰的情况下观看电影(或听音乐),又不会干扰到邻居的正常生活。同时,确保房间有足够高的信噪比,能让观众听到更多的声音细节和更大的动态范围。而为了达到房间的高信噪比,建议视听室采用房中房的结构来进行隔音。房中房结构就是利用房间与房间墙壁之间的空隙来隔断声音的传播,从而实现高效隔音的目的。虽然这种结构在造价上比较高,但效果却是最显著的,是公认的最佳隔音方式之一。

隔音与声学处理:
了解视听室的隔音和频响表现
寻找合资格的家庭影院设计师进行声学校正
添加声学材料和改变扬声器的摆位

声学处理可以从控制房间长宽高比例、.改变超低音音箱的摆放位置(或聆听位置)、采用声学处理材料(如低频陷阱)等等方法入手确保房间有足够高的信噪比,能让观众听到更多的声音细节和更大的动态范围

16、处理的类型
如果一个房间内已经放置了家具、窗帘等家私物品,那么实际上这个房间已经拥有很好的声学特性,然而在许多情况下,我们所制作的视听室是一个毛坯房,设计师们只能看到一个空荡荡的房间,因此声学设计要尽量运用吸收和扩散这两个处理方式,而吸收和扩散拥有相辅相成的关系。不过,过度使用声学处理材料或使用过少都会影响整体系统的声音表现。另外,低频驻波是由于房间物理尺寸所产生的,所有的房间都有低频驻波问题,并不存在彻底的解决方法。除了对视听室内在进行处理外,改变房间的尺寸比例、选择合适的听音位置、超低音扬声器合理摆位、使用针对低频的声学处理方法和使用均衡器,都可以很好地对声学效果进行处理。而面对噪声问题,可以通过隔绝空气传播和隔绝结构传播来实施处理。隔绝空气传播的其中一个重要部分,就是使用特殊设计的隔声风管或使用超静音空调;在隔绝结构传播部分,可以使用特殊的墙体结构。

处理类型的选择:
硬结构建造物料的声音杜绝
墙壁的声吸收处理
墙壁的声扩散处理
低频陷阱的设立
隔音处理
面对噪声问题,可以通过隔绝空气传播和隔绝结构传播来实施处理,上图是针对视听室地板的处理


除了对视听室内在进行处理外,改变房间的尺寸比例、选择合适的听音位置、超低音扬声器合理摆位、使用针对低频的声学处理方法和使用均衡器

17、声音传播的载体

  大家可曾想过,在视听室内可以听到许多来自其他地方的声音,又或者在视听室外可以听到房间里面正在播放的电影声音,这些都是如何出现的呢?其实,这些声音都是通过各种各样的房间建筑物料和硬物进行传输的。家庭墙面在装修时可以进行隔声处理,可以在专业人士的指导下用吸音棉和石膏板做一层隔音墙,或者使用专业的隔声材料。地面使用实木地板的隔音效果好一些,如果楼板隔音效果太差,在铺装地砖时应该采用地面浮著隔音工艺,可以大大降低楼板传声。另外,应选择效果好的隔音窗,因为90%的外部噪声都是从门窗传进来的。现在比较流行的方法是选用中空双层玻璃窗和塑钢平开密封窗,甚至视听室可以取消窗户,直接把窗户封堵上。而视听室的大门则可以采用双层门设计,或者采用厚金属门来杜绝声音的传播。另外,不同传播方式的噪声,其处理方式也不同。空气传声一般通过增强建筑围护结构的隔声量来进行处理,而结构传声最好的办法就是对声源进行减振处理。

声音传播的载体有哪些?
墙壁、地板、天花板
贯穿式的管道和柱子
门和窗户
18、噪音源

  噪音源有很多种,有相邻房间的声音,也有机房噪声、电梯噪声、水管噪声、生活噪声等等,但是如果你发现视听室里面所听到的声音并非来自室外或者其他地方,那么这些噪声一定就是在视听室内发生的,如果是视听室内正在运作的设备,那么操作起来就比较有难度了。极低的背景噪声能够提高整个声音的细节感,因为背景噪声和人类的响度感知是紧密联系在一起的,较高的背景噪声会掩盖低电平的声音信号和细节,而瞬态的噪声更会干扰观赏。

  我们归纳了一些存在于视听室内的噪音源,电器部分:电气灯、变压器噪声、开关噪声。电动部分:散热器的发动机、冷柜、压缩机等。AV设备:投影机、风扇以及光盘播放机。当然,噪音源的强度也有两个范围,一个是可容忍,一个是不可容忍。对于过于巨大的噪音,不仅让人感到烦躁,而且在一个独立的视听室内长期接受这些噪音,人的耳朵会感觉不适,从而影响到观看电影时的乐趣。

噪音源的处理
如果发现噪音来自于视听室内,则需要加装声音阻隔附件
在进行噪音屏蔽的过程中,应该考虑散热问题
座位应该远离噪音源
