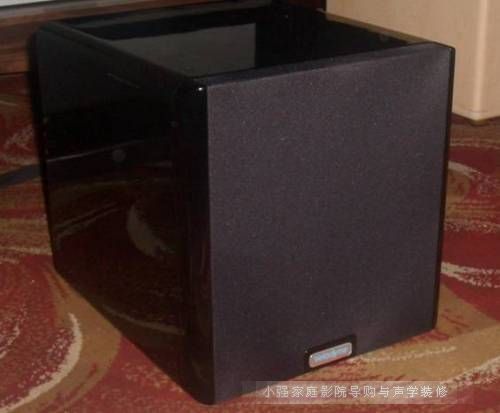

超级低音炮第一品牌美国威力登(Velodyne)DD+系列超低音炮调试,网上收集了redfox101网友针对DD+系列说明书的中文翻译,还有低音炮的调试心得,还请各位看官有更多相关信息联系阿强!最近已经把炮调好了,谈一些心
超级低音炮第一品牌美国威力登(Velodyne)DD+系列超低音炮调试,网上收集了redfox101网友针对DD+系列说明书的中文翻译,还有低音炮的调试心得,还请各位看官有更多相关信息联系阿强!


最近已经把炮调好了,谈一些心得。下面是调整项的解释:
Low Pass Xover Freq.(低通滤波器分频点):设定范围15Hz~199Hz。
Low Pass Xover Slope(低通滤波器分频斜率):最低6dB、最高48dB,每6dB一档。
Subsonic Frequency(低频截止频率):设定范围15Hz~35Hz,把低于设定值以下的频段滤掉。
Subsonic Slope(低频截止分频斜率):从6dB~48dB,每6dB一档。
Phase(相位):0°~180°,每15°一档。
Polarity(极性):当极性设为「+」,相位调整范围为0°~180°;若设为「-」,相位调整范围为0°~-180°。
Volume:可在各预设值设定不同的超低音音量,例如动作片要夸张一点,就在该组设较高的Volume数值。
Contour Frequency与Contour Level:在原本的等化调整之外,如需特别加强或衰减某个特定频段,可在这两项作调整。
Theater/Music(1~8):这是DD系列的特有功能(大部分的主动式超低音没有伺服电路),当设定数值为「1」时,本机内建的伺服电路是在「少控制」的状态,减少伺服电路对DD-12的「约束」,使它能输出较大的音压。此项数值若设定在「8」,则是将伺服电路的控制开到最大,牺牲一部份输出、换取最佳的精准度。因此本项调整数值越靠近1,较适合在电影软体播放时使用(Theater);播放音乐软体时,则应将此数值调整在接近8的档位上。
威力登低音炮调整菜单
如果你的功放可以设定分频点,那么可将Low Pass Xover Freq里面的数字选中,然后按RESET键,这样Low Pass Xover Freq和Low Pass Xover Slope两项里面所有的数字将变为OFF。也就是说低通滤波器分频点由功放直接控制,功放里设80HZ就可以了。刚开始不知道怎么关掉功放里这个分频点控制,snehllo兄说跳到199HZ是不对的。

经过初步的调整后如果在80HZ~100HZ左右出现比较明显的低谷,均衡器调到最高也不解决问题的话先不要用Contour Frequency与Contour Level进行加强调整,因为这个低谷很可能是相位(Phase)没有调整正确,导致这个频段和主音箱低频声音进行了抵消,这时应该以每15度调整相位项的数字,反复按TEST查看声音曲线的变化,直到最理想平滑直线的状态。
      调整均衡器时要注意看调整的是哪个模式,在左上角会显示01-06表示,不要调错了。另相位一旦调好后可以将SETUP列和PHASE(相位)行交汇的那个数字调整为合适的相位数,这样整行就都修改成功了。最后别忘了保存时选YES哦。一点小小的心得,估计各位使用威力登炮的朋友们都能调好了吧。
再附一个网址有助于大家调整,http://www.av269.com/2010/0311/238.shtml

最后,使用立体声系统的朋友,由于功放不具备分频点设定,那么在Low Pass Xover Freq和Low Pass Xover Slope设定里就不能OFF,要设定相应的分频点。连接方式是播放器(如CD机)输出接低音炮输入,再由低音炮输出接立体声功放,这样由低音炮的分频管理系统来管理整个系统。


下面先看看中英文对照:
先从第四页开始:
PWR – Causes woofer to stand by if in “Active”standby mode.
电源开关:使低音单元进入“工作”状态或“待机”状态。

NUMERIC KEYPAD – Used to enter SETUP mode and for other functions.
数字键盘:用于进入设置模式及其他功能

SET (+/-) – Increases or decreases the Q value for a parametric EQ, or sets values on the settings page.
设置增加或减少一个参数EQQ值,或设置在设置页的值。

LIGHT – Turns the subwoofer’s front panel Velodyne logo indicator on or off.
指示灯 - 低音炮的前面板“威力登”商标指示灯表示开启或关闭。

NIGHT – Limits the peak output of the subwoofer,and illuminates the logo’s amber underlining to signify that the subwoofer is in night mode.

夜间模式 –限制重低音扬声器峰值输出,以蓝色Velodyne指示灯下面的琥珀色横线指示灯重点标明,以表明重低音夜间模式。

VOL (+/-) – Raises or lowers the volume of your subwoofer. The blue (Velodyne) light flashes more quickly as the volume increases, and the light blinks out the volume level after you stop adjusting it. For example, for a volume of 34, you would see three long blinks followed by four shorter ones.

音量(+/-) -
升高或降低您的低音炮的音量。蓝色(Velodyne)灯迅速闪烁表示数量的增加,音量光闪烁停止之后,进行调整。例如,对于34,你会看到四短三长的闪烁。
MUTE – Mutes and unmutes the subwoofer.
静音对低音炮静音和取消静音。

TEST – Used to toggle between the settings screen and the system response screen during setup.
测试 - 用于设置测试界面之间切换和安装过程中的系统界面。

EXIT – To exit SETUP mode. The unit will ask if you want to save settings before exiting.
退出 - 退出设置模式。将询问是否要保存在退出之前的设置。

SELECT – To toggle field values.
选择 - 要切换字段值。

RESET – Used to reset volume to the last saved setting on the main screen, and to defeat
crossovers on the settings screen.
复位 - 用于复位储存在设备中最后一次的设置值,取消现在分频器设置界面的设置。

MENU – Enters SETUP mode from the introductory screen.
菜单 – 使屏幕进入设置模式。

PRESETS – To access the five preset and one EQ defeat listening modes. Initially set at the factory, they are fully user adjustable. The blue (Velodyne) light flashes the appropriate number of times to indicate which preset you have selected (e.g. twice for preset 2).
预置 - 进入五个预设均衡器模式和一个EQ聆听模式。这些模式初期是在工厂设置的,它们可以完全由用户调整。蓝色(Velodyne)指示灯闪烁的次数来表示你的选择的预置模式(例如预设2,闪烁两次)。

NOTE: The button in the upper left is not used.
注意:在左上角的按钮是没有功能的。


第五页:
The Velodyne Digital Drive Accessory Kit contains the following six components:
数字驱动的Velodyne附件工具包含以下六个部分组成:
• Calibrated precision microphone
校准麦克风。
• Microphone windscreen cover
麦克风防风罩盖。
• Tabletop microphone stand
桌面麦克风支架。
• Microphone stand adapter
话筒支架转接器。
• 25-foot video cable
•25英尺(约7.5)的视频线。
• 25-foot audio cable
25英尺(约7.5)的音频线。
• 20-foot XLR microphone cable
•20英尺(约6XLR麦克风电缆。

Installation Overview
安装
Your new Velodyne servo subwoofer provides for a number of installation options. Read all the
installation information below in order to determine which installation option is best for your
system. Remember to perform all installation procedures with subwoofer unplugged
until instructed to activate it!
您的新Velodyne低音炮提供了一些安装选项。请阅读下面所有安装信息,以确定哪些安装选项是最适合你的系统。记住在执行所有的安装程序之前,请拔掉低音炮的电源。

SUBWOOFER CONTROLS AND PORTS
低音炮的控制端口
The Velodyne Digital Drive subwoofer is set up, configured, and adjusted by the controls, inputs,
and connections located on the rear panel of the unit. Figure 2 shows the location of each of
these important operational interfaces. Brief descriptions of each interface follow.
Velodyne低音炮的设置,控制,输入调整,如何连接上本机背面板上。图2显示了这些重要接口的位置。每个接口的简要说明如下。

第六页:
(1) POWER Press the POWER switch to the ON position to activate the subwoofer. If the unit is to be left unused for an extended period of time, move this switch to the OFF position to prolong the life of the subwoofer.
1)电源 - 按电源开关ON位置启动超重低音扬声器。如果扬声器需要闲置较长的时间,将这个开关到OFF位置,以延长低音炮的使用寿命。

(2) POWER RECEPTACLE Connect your detachable AC power plug to this male interface connection. The detachable cord allows for easy replacement should the original be damaged.
2)电源插座将你的电源插头与这个接口连接。电源线如被损坏应更换。

(3) RS-232 INUse this port to communicate with your computer (for software updates), a touch panel remote control, or another upstream Digital Drive subwoofer.See Appendix A for an explanation of the use of the serial port, available commands,and their formats.
RS – 232输入 - 使用此端口与您的计算机(软件更新),遥控器,或其他数字驱动低音扬声器连接。见附录A 串行端口,可用的命令,使用说明。

(4) RS-232 OUT Use this port to communicate with a second “daisy-chained” Digital Drive subwoofer. Also, the 12V trigger feature requires a 12V trigger signal (polarity irrelevant) across pins 7 and 9 of this port.
RS - 232输出 - 使用此端口进行通讯,第二个???数字。此外,12V的触发功能需要一个12V触发信号(polarity.无关)的引脚7和第9这个端口。

(5) EQ VIDEO OUTPUT Used to display the video generated by the subwoofer. S-Video
or composite connections are available (composite cable included). NOTE: Only connect to a single video output at a time.

EQ模式视频输出 - 用于显示由低音炮输出的视频。可用视频或复合连接(复合电缆)。

注意:只能连接一个视频输出模式。

Velodyne Digital Drive series威力登数码驱动纟列超低音
组装步骤(一)接驳
(二)摆位
(三)调校

控掣及接口(图一)
1/ Power-- 电源总开关,按去位置ON就是代表工作状态,如果有一段时间不会使用的话,就按去OFF位置,代表关掉。
2/ 电源接口-- 注意!请于接驳电源线前将电源总开关按去OFF位置,以免做成损害!如拔除电源线前也应先将电源总开关按去OFF位置。
3/ RS232 IN-- 此接口供接驳个人电脑作软件下载升级之用,或接多一隻DD系列超低音用。
4/ RS232 OUT-- 当外接多一隻DD系列超低音用。
5/ VIDEO OUTPUT-- S VIDEO,COMPOSITE,S端子或普通RCA影像输出,只可用其中一组输出去电视机,于电视屏幕显示DD系列的调校菜单。
6/ LFE INPUT-- 平衡插输入。
7/ MIC INPUT-- 连接附送之麦克风以量度和调校低音EQ用。
8/ EQ OUPUT VIDEO/LEFT/RIGHT-- 均衡器输出,影像及左右声频输出,原装跟机接线。黄色插头的视频线接COMPOSITE,红白色线接EQ OUTPUT LEFT白色 /RIGHT红色。而另一端黄色线接去显示屏的影像输入。红白线接去环绕声前级或合併式供放的左右输入,例如AUX。
9/ THRU-- 这组输出是没有调整的输出插座。
10/ OUTPUT-- 高通输出,将80週以下的讯号泸去。
11/ INPUT LFE-- 超低音讯号输入。
12/ REMOTE SENSOR-- 外接摇控接收器,如果超低音摆放的位置摇控不到的话,可加装红外线接收器,将接收器放置于可控掣及视线范围内即可。
13/ VOLUME UP/DOWN-- UP=加大声,DOWN=减细声。
14/ SPEAKER LEVEL INPUT RIGHT/LEFT – 当接驳两声道合併式放大器时,而放大器本身没有Pre out和Main in接口时,可于扩大器的喇叭接线输出多一组喇叭线接去此输入。


(一)接驳
将环绕声前级/处理器或合併式供放的SUB OUT接去DD低音的(11)输入,最好两个接口都驳上。DD低音的(5)影像其中一组输出接去电视或投影机的影像输入,而DD低音的(8)红白输出就要接去环绕声前级/处理器或合併式供放的左右模拟输入,例如AUX。最后,将原装之麦克风接在DD低音的(7)输入。


 (第一页)

(二)摆位
当接驳好DD低音后,就可尝试摆位了。
最好的摆放位置是前置音箱的后方(左或右)近牆身,切勿将超低音放在听音室的正中位置,什致乎左右主音箱的正中央。以免引起房间抵消,做成所谓:低音黑洞!即将超低音的音量调到很大也感觉不够低音。
尽量靠近硬实的牆身和牆角以加强低音的承托力。试摆位时不用微调DD内部的调校,只要提高音量和将环绕前级功能选去stereo+sub即两声道加超低音。从而找出一个能够发出最结实强劲低音的位置。测试时所用的软件最好是一些有规律和节拍强劲的两声道音乐。

Remote control buttons- 摇控按掣
。PWR- 备用电源开关
。NUMERIC KEYPAD- 输入号码键0-9
。SET(+/-) – 用来控掣Q值加或减
。LIGHT- 开关超低音正面下方的牌子灯
。NIGHT- 减低动态,当牌子灯下面出现橙色横线就是着了 NIGHT模式
。VOL(+/-)- 加减低音音量
。MUTE- 哑音
。EXIT- 离开调校模式(SET UP MODE),按SELECT之后显示SAVE储存或                 EXIT离开
。SELECT- 确认
。RESET- 还原设定
。MENU- 菜单—按密码12345进入调校模式
。PRESET- 预切记忆,共有六个切定,6是不经EQ的。

 (第三页)
(三)调校
进入最后阶段就是调校DD的EQ设定,而设定时必需要利用电视显示DD的菜单图像。选择好电视输入后,就会见到图一的画面,先将DD的音量校去0(按摇控器VOL – 掣)。并将DD低音EQ OUTPUT与环绕声放大器连接的输入选好,也要将放大器的音量校去0。
要进入EQ调校,按摇控器MENU键,再按密码12345便可进入第二幅画面,
如图二。
而所有功能上的调校都是利用摇控器进行,记住摇控器是指向DD低音而不是电视机。
摇控的RIGHT同LEFT键是用作右和左的方向移动,SELECT键是确认的意思,而UP同DOWN就是加和减数值。绝大部份的设定都是用RIGHT,LEFT,UP,DOWN同SELECT键去控掣。
现在用LEFT或RIGHT键将白色格移动去NEXT位置,再按SELECT键进入下一版画面如图三。
先调LOW PASS XOVER FREQ,用LEFT或RIGHT键将白色格移动去SET UP下位置调整低通分频点(如所用的放大器己有内置低通分频点,便要将此设定调去199取消DD内置的低通。接着就要调整EQ,将白色格移去PREV位置,按SELECT键回到图二的画面。
此时要将麦克风放在皇帝位指向显示屏或前面正中位置,把放大器的音量逐渐加大,直至图二右手边见到200週到约100週的曲线向上升高至接近最高位置,但不要完全贴近87分贝,约85分贝便可,如配合的前置音箱是小音箱,你便会看到15至100的曲线没有反应,因为你的DD低音还未开音量,即是100至200的曲线是你的主音箱被DD的频率产生器引发出的频谱来。跟着,就要将DD低音的VOL+键按住直至左边的曲线也升高贴近85分贝的位置。
当见到曲线有”山峰”和”谷底”出现,即曲线出现凸和凹的情况。将白色格移到EQ杆的位置,例如凸的位置在40,便要将白色格移到EQ杆的40,用摇控UP/DOWN键去调整,直至整条曲线的最高凸位和最低凹位相差在6个分贝之内便可了。
图二EQ的垂直数字代表分贝,水平数字代频率。之下的VOL代表低音的音量,L代表EQ加减的分具。
当白色格在EQ控掣杆上按SELECT键,就会见到L下面还会出现F和Q,而F代表频,Q代表阻尼数值,可调节每个低音频段的谐波,用SET+和SET-键去更改。此时,更可移动控掣杆去改变调校的频率。如要离开控掣杆调整,再按一下SELECT键。
大致上完成EQ调校后,便可移动白色格去EXIT/SAVE位置按SELECT键。跟着移去YES按SELECT键,当退出回到图一时,会有两声微响,这是正常的现象。在退出设定前可先将放大器的音量收细。
调整完DD低音EQ后,可试听多一些软件,如果感觉不够低频份量的话,可加多些少低音量,因为曲线平直的低音是比较干净的。如想调校低音的松紧度,可在图三的画面THEATER/MUSIC (1-8)调节,数字越低代表SERVO伺服越少(反应较慢),相对数字越高代表反应较快较干净。


>> 家庭影院产品与影音室装修设计施工咨询电话 13241902523


相关热词搜索:威力登低音炮 威力登 调试

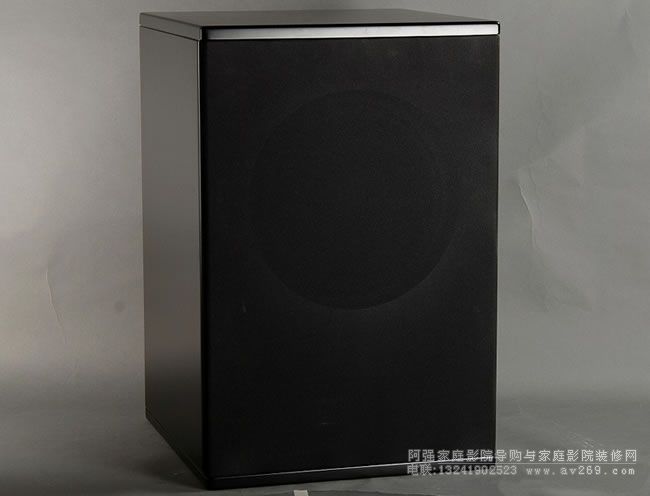

上一篇:KEF X300A Wireless无线HIFI级音箱

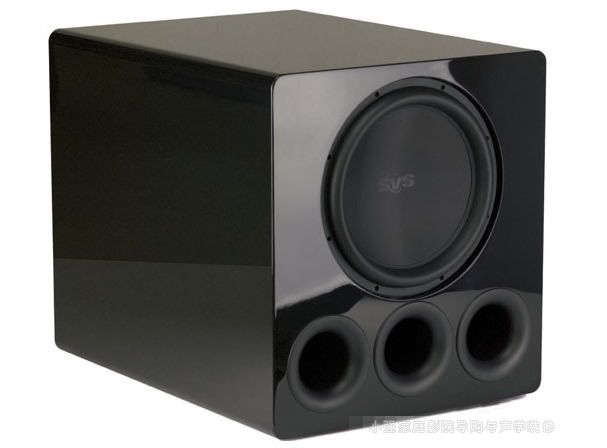

下一篇:浅谈SVS SB12-NSD 无可替代的神马炮?
