最梦幻低音炮 威力登DD-12终极体验

  DD系列乃威力登系列低音炮中最高端的一个系列,1983年威力登推出了全球第一只搭载高增益伺服控制系统的超低音喇叭,20年后的今天,再次推出gei min性的全新设计:使用微处理器控制的全数字化超低音!在物理特性的限制上,求箱体体积的最小化,却能再生出精准深沉的低频。DD系列的问世,再次将低音喇叭的声音表现推向更高的水准!DD系列,采用先进的数字伺服控制系统,安置于音圈上的传感器每秒种进行1万6千次的采样,将监察到的失真信号反相抵消,从而在任何频率及任何音量下,都能维持单体失真在1%以下,这是个非常傲人的指标,而且DD-12装备了各种EQ MODE,接上探测麦克风后能在屏幕上监测实时的频响曲线,AUTO自动均衡模式竟可以实时修正频响曲线,对付恶劣的声学环境确有奇效。

点击放大此图片

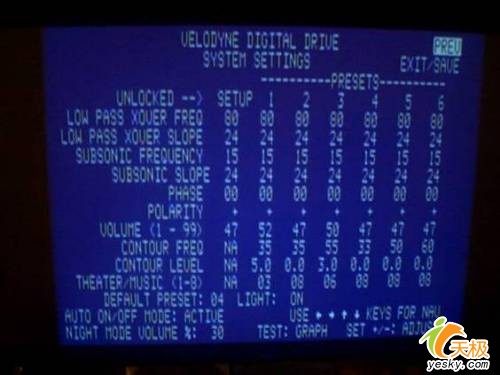

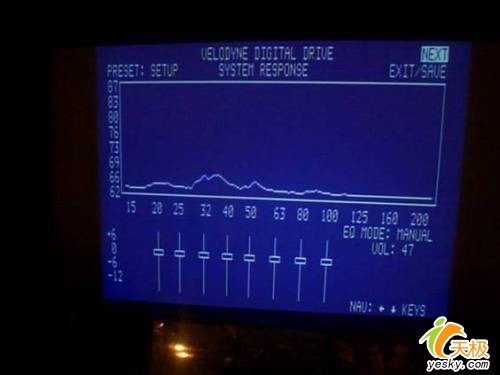

  威力登DD系列可以称得上是所有低音炮中留给使用者最多调整空间的作品,也只有那些专业级的玩家在面对那一项项纷繁复杂的选项时,能够比较好的进行调控.在进入其OSD菜单后,大家能够看到频响曲线,在每个频段加减控制,它可以由15Hz~199Hz连续可调整的低通分频,15HZ-35HZ的基础最低频率,两者都可以处在6,12,18,24,30,36,42and48dB/octave共8种不同的衰减斜率下。等阶数越高,分频点后的频率曲线斜率就越大。较常用的是二阶分频斜率(12)。高阶分频器可增加斜率,但相位移大;低阶分频斜率能产生较平缓的斜率和很好的瞬态响应,但幅频特性比较差。决定高、低音滤波的截数主要应考虑到扬声器本身在分频点处相位的良好衔接

点击放大此图片

点击放大此图片

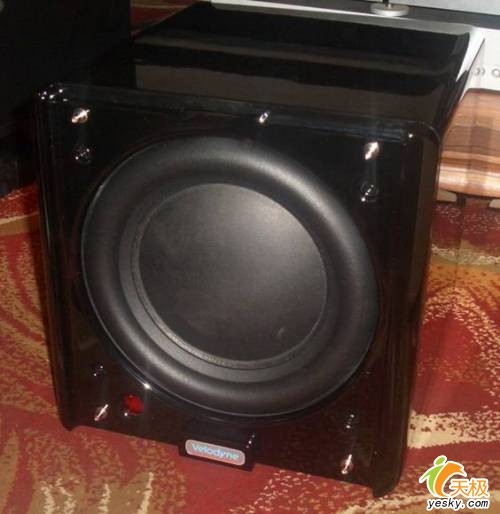

 另外,等响频率和等响声压一般在出厂时都设置好了,在一般产品中是不可以调整的,而在威力登DD系列中也提供了玩家,玩家可以选择来调试。另外相位方面可以提供完全360度的方向来供调试,这在其CHT和SPL系列产品中都是不可见的,DD系列还能够预留了8种不同的音乐模式和电影模式,同时准备了六个存储器来放置玩家细心调整的结论参数。可以说以Velodyne所特有的超低音性格表现看来,绝对可以满足喜欢享受低频震撼的AV系统玩家。

点击放大此图片

  在外部接口上,Velodyne DD-12备有传统的RCA以及平衡式XLR两种讯号出入规格。搭配重量级的音箱结构,还可以通过RS232用于连接更多的可控制设备,如果多款炮之间可以相互连接,做到多炮同时连动的效果。

  一方面,威力登DD是面对最专业的玩家,另一方面,它又是最简单能够调节到最佳状态的低音炮。为什么这么说呢?其实前面已经提到过,因为它是使用微处理器控制的全数字化超低音,具体情况下面会给大家介绍:欢迎光临小强家庭影院导购网www.av269.com

  于 2004 年推出的 Digital Drive (DD) 系列以及 Distortion Limiting Series (DLS-R) 低音炮系统均采用 C2000 控制器技术。最新款的低音炮 SPL-R 系列外形小巧,体积仅为 10 x 10 x 12 英寸,但动态功率却高达 2 千瓦,其失真度仅为业界同类竞争产品的六分之一。

  评论人员普遍对 Velodyne 采用 TI DSP 控制器所实现的业界一流技术赞不绝口。《Home Cinema Choice》杂志评论说:“相关产品所采用的技术及数字信号处理相比于以往产品实现了质的飞跃。”而《Sterophile》杂志则称:“使用了 Velodyne 的 Digital Drive 软件后,我向您强烈推荐该产品。用了Velodyne的Digital Drive软件,人们再也不愿重返过去那种单凭听觉来调节低音炮的时代了。”《Robb Report’s Home Entertainment》杂志指出:“Velodyne 的 Digital Drive DD-15 低音炮对低音再现的贡献,堪比为喷气式飞机对航空的贡献。”

点击放大此图片

数字技术实现高精度音频再现

  Velodyne 的数字高增益伺服技术可应用于所有 Digital Drive 低音炮系统。该项专利技术采用封闭式数字加速计来测量低音炮纸盆的实际运动。C2000™ 控制器随后以每秒15,800 次的速率将纸盆运动与输入信号进行比较,并指示 1250 瓦的放大器修改信号,从而将纸盆的运动保持在可控范围之内。该系统使我们能够实现清晰度极高、失真度极低的低音炮。该技术在正常聆听情况下的典型失真率大大低于 0.5%,这比同类竞争产品的失真率要低许多倍。

  室内校正与主扬声器 接口

  低音炮与家庭影院或音乐系统结合使用时要解决两大问题,一是与主扬声器的匹配;二是解决室内声音异常问题。我们通过调节音量、交叉 (crossover)、相位以及改变低音炮在室内的位置来解决与主扬声器的匹配问题。Velodyne 采用 TI C2000™ 控制器与实时视频输出来显示音量、交迭及相位调整,这样就能使低音炮与主扬声器每次都实现完美匹配。我们可通过自动数字均衡来分别调节 SPL-R 与 Digital Drive 系列的 6 与 8 频段 EQ,从而解决室内声音异常问题。低音炮生成扫弦音 (sweep tone),麦克风检测到它以后自动调节数字 EQ,从而最小化室内模式造成的影响。这些工作可通过 C2000 控制器全自动完成,因此大大改善了室内的均衡适应,并有效解决了房间造成的低音异常问题,而且与前代技术相比价格更低。欢迎光临小强家庭影院导购网www.av269.com

  Velodyne Acoustics 公司总裁 Bruce Hall 说:“我们推出的所有新型低音炮均集成了 TI 的 C2000 控制器,在低音再现方面迈出了一大步。我们充分利用 C2000 系列的特性集与集成能力来进行数字校准并实现设置选项,这使我们的低音炮独树一帜,做到人所不能。我们很快认识到,所有低音炮最终都将采用数控技术。与传统的模拟控制相比数控技术使低音炮性能显著增强,我们绝不能忽视这一性能提升。”

  TI 推出领先的嵌入式控制技术

  C2000™ 控制器集成了高达 265KB 的闪存,可在开发阶段进行简单的再编程,投入使用后还可进行现场软件升级,此外,该器件还将TI DSP 领先的实时性能与外设集成、C 语言效率以及MCU 的方便易用性进行了完美结合。优化的控制外设包括:PWM 生成器、可编程通用计时器、时标采集模块以及无缝正交编码器接口等。C2000 平台还采用了高达 12 位的 ADC,可在紧密的控制环路情况下实现快速转换,速率高达 12.5 MSPS。该器件具有多达 5 个不同的片上标准通信端口(包括CAN),可提供至主机、测试设备、显示器及其他组件或网络的简单通信接口。Velodyne 数控低音炮的所有程序代码均由 Velodyne 工程师采用 TI Code Composer Studio™ 集成开发环境(IDE) 与调试器编写而成。

  此外,Velodyne 还充分利用了 TI 全系列模拟产品,其中包括十六进制逆变器 (Hex Invertor)、运算放大器、双信道正边缘触发型D 类正反器 (Dual D-Type Positive-Edge-Triggered Flip-Flop) 以及三输入正与门 (Positive-And Gate) 等。

  创新就是生命 ---- TI 推出广泛的控制器产品系列

  从超低功耗 MSP430、基于 32 位通用 TMS470 ARM7 的 MCU 到高性能 TMS320C200™ 数字信号控制器,TI 为设计人员提供了最全面的嵌入式控制解决方案。通过充分利用 TI 全面的软硬件工具、广泛的第三方产品以及技术支持,设计人员还可加快设计的上市进程。
