日本幕布领导品牌OS Screen回归 持续专注高端发烧银幕

家庭影院玩家都知道想要达成极致投影大画面影像表现,绝非只是挑选高阶投影机那么简单。我们眼睛所见到的画面是投影机投射至银幕反射回来的,因此除了投影机本身的影像素质、相关的参数调整外,银幕更是影响最终成像表现之关键——相较电视萤幕的尺寸,投影银幕画面大了数倍,细节刻画、明暗对比、色彩层次的传达都像是拿著高倍率放大镜检视,也更容易受到视听环境之影响,这也是银幕价格范围极广的原因——想要得到120英寸或更大尺寸的完美动态影像呈现,银幕厂商所需投注的研发能量及毅力绝非等閒。

日本幕布 OS Screen

在全球顶级家庭剧院银幕品牌裡,日本OS无疑是技术顶尖的领导者之一,成立于1953年的OS早在1967年就以「OS Screen」之名投入银幕产业,不仅是日本教育市场的领导品牌,于营业场所及专业用途场合同样出色,这使其相较其他品牌有广泛许多的领域触角,得以更全面地优化家庭剧院银幕的影像重现能力。不过,众所周知随著集团规模不断扩张,「银幕」仅是OS集团产品的一小部分,2000年旗下OS Plus e公司成立后,包括银幕在内OS集团的产品及服务都以「OS」为名。但随著日本「新4K8K卫星节目广播」在2018年12月1日起正式开播带动对更高画质的需求,OS集团决定在OS Plus e成立20週年之际让「OS Screen」商标回归并开设「OS Screen专属官方网站」,展露日本设计製作、持续专注重现最传真大画面的Hi-End级银幕之决心!



崭新技术之研发是OS集团最重视之核心

OS集团近期重要发展沿革

1979年8月:在枚方市成立OS Industrial Co.,Ltd.
1981年:影音柜开发
1991年:研发珠光银幕
1992年10月:全公司On-line启动
1999年4月:OS集团(OS Group)网路启动
2000年10月:Pure Matte系列(WF系列)幕料诞生
2000年12月:OS Industrial Co.,Ltd.获得ISO14001国际环境管理系统标准认证
2005年4月:OS Industrial Co.,Ltd.总部迁至兵库县宍粟市
2006年6月:透声银幕(SoundMat)幕料WS102获得THX认证(本站报导专文请见这裡)
2007年6月:OS Industry Co.,Ltd.更名为OSM Co.,Ltd,生产基地併入兵库工厂
2014年6月:次世代产品开发研究所与OSM有限公司的开发部门合併
2016年2月:第一届「2016宍粟市贸易展」展出
2016年4月:熊本地震赈灾提供太阳能发电板和电池
2017年3月:数位看板外壳装配生产线设置运行
2017年8月:ABE提案实习系统启动
2017年8月:全球首款4K HDR优化对应银幕「REIRODORU」(幕布型号HF102)
2018年3月:与KairenCorp.Ltd.公司签订製造委託合约,并开始供应电池
2018年7月:4K对应防火银幕「WF Pro」诞生(幕料型号WF801)
2018年8月:OS投影机「LUXOS」诞生
2019年10月:姬路设计事务所成立
2020年4月:增资至6,000万日元
2020年6月:物流中心竣工并开始运营


OS在香港(2002年)、中国北京(2006年)与日本冲绳县(2007年)设有分公司,在台湾则长期由「文登系统科技」总代理推广,去年初OS社长奥村正之(左三)亲自带领香港原厂海外国际营业销售总经理大嶋俊吾(左一)、常务董事浜野良行(左二)、、销售执行与市场企划总经理河南义夫(右二)及技术部部长山根光博(右一)五位先生,特别专程来台解说OS众多创新产品,并与密切合作已有十馀年的「文登系统科技」古建泉总经理(右三)合照。

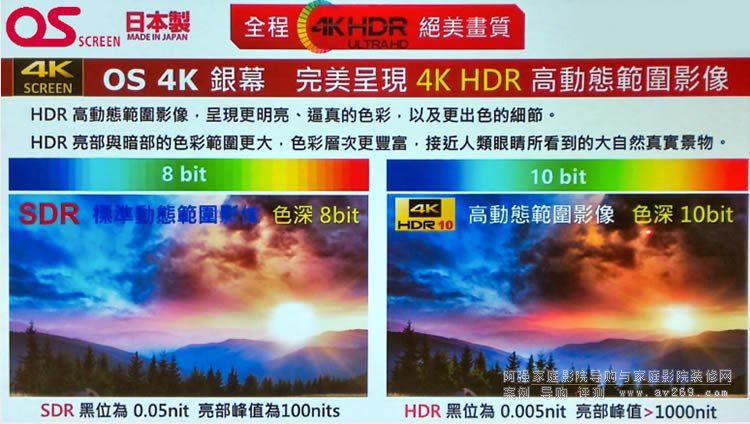

这是由「文登系统科技」所製作的产品简报页面,文登是台湾家庭影音製品总代理在投影大画面领域最为专业者,简报清楚展现OS Screen银幕的特长与优异之处,也显示OS Screen对于以宽广明暗对比、丰富色彩层次、细腻细节描绘等性能,来达成重现最传真大画面之坚持。

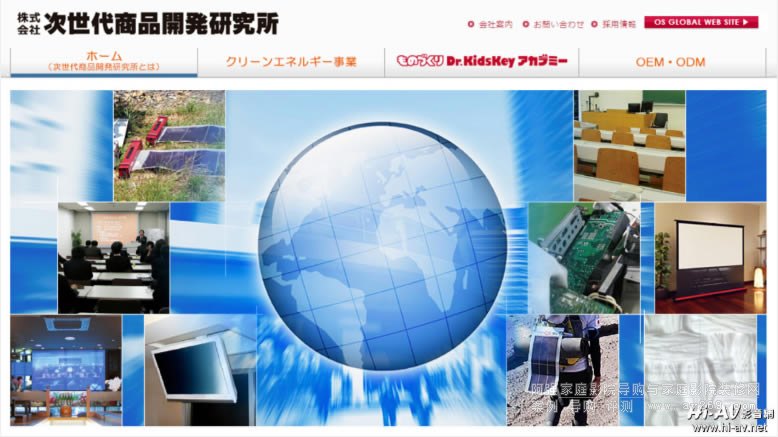

早在2014年6月OS就将次世代产品开发研究所与OSM有限公司的开发部门合併,以「创造新市场和新产品,从而创造就业机会,创造市场并为人们生活的社会做出贡献」为宗旨,用前瞻的思维开发新技术与新製品(像是太阳能利用等),这也是OS Screen银幕技术与性能始终居于领先地位的关键,诸如在2K影音时代就推出可对应4K解析度之银幕、到了4K影音普及时则提供可对应8K需求的银幕、又如HDR刚成为家庭剧院新话题时就率先量产「HDR优化对应」之OS Screen HF-102。

OS幕料

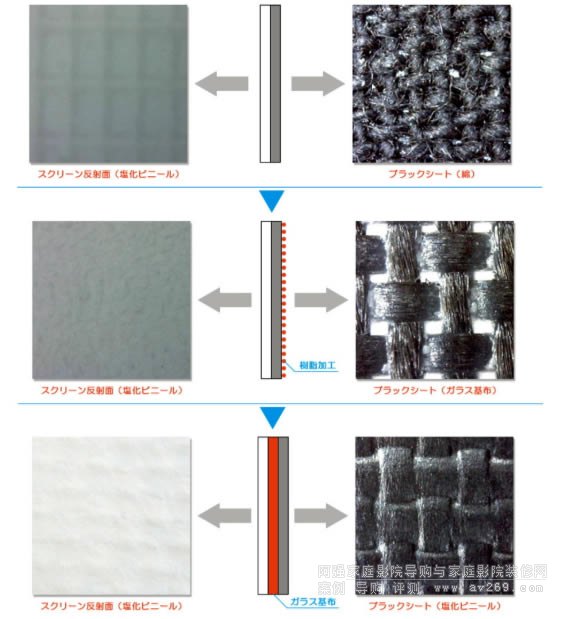

日本从1960年代起教育场所及公司简报就开始使用透明片放映机(OHP, Overhead Projector),从2000年起则逐渐转换为使用影像投影机(Video Projector),而家庭剧院市场则是从1990年代开始盛行,数十年来OS Screen就一直致力于传真大画面影像之重现。最早OS Screen结合PVC(氯化乙烯树脂)反射面与棉布製作银幕,但有棉布老化后拉伸捲区不平整及反射面平整度不够好缺点;为此,OS Screen开发以玻璃纤维编织底布再加上树脂加工,来改善银幕的平整度(上图中段);接著,OS Screen不断提升玻璃纤维底布之编织技术,让银幕正面与背面取得良好之平衡,使得银幕幕布的捲曲得以降低。

OS幕布

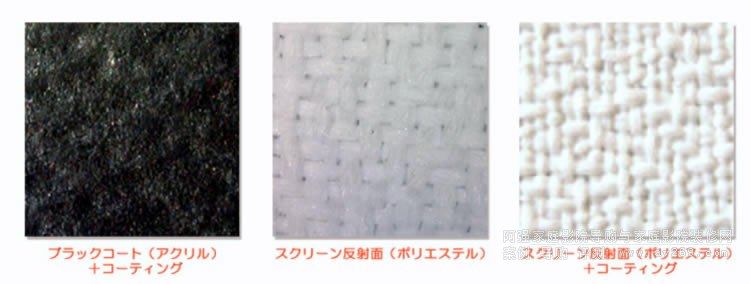

后来,由于PVC燃烧时会产生戴奥辛等剧毒,由于OS在日本最大宗的市场是重视环保与安全的教育机构与公家机关,驱使OS有了研究使用其他材质製作银幕的想法。为了彻底解决这些问题,后来OS Screen採用特殊编织方法的平织布为基材来製作。2002年时OS Screen成功开发了结合聚酯与黑色涂层的编织技术,大幅降低投影机投射影像的摩尔纹(Moire pattern)现象,2010年时OS Screen进一步追求投影画面「色彩的准确性」,藉由涂覆反射面处理去除色彩的偏差。

OS HF102

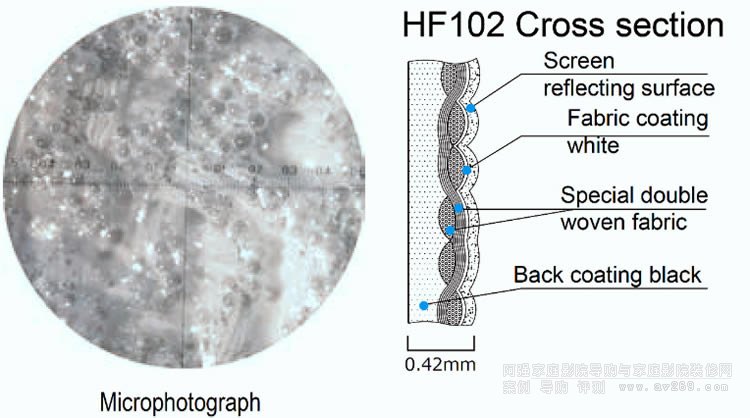

这是OS Screen对应4K HDR优化对应「REIRODORU」银幕HF102在显微镜下的反射面特写及银幕剖面图,可以看到整张银幕是由双层编织幕料为主体,背面加上黑色涂佈,正面为白色涂佈再加上超微细玻璃珠(上图左半显微镜下可观察得到)以达成入射光线3度内有高达2.7增益的反射效能。OS Screen HF102及本站参考银幕BU-201所使用的超微细玻璃珠直径只有20微米,这有多么细緻?人类头髮一般为50至70微米,也就是OS Screen超微细玻璃珠直径不到人髮的二分之一至三分之一,由此可见OS Screen银幕製作之高精密度。

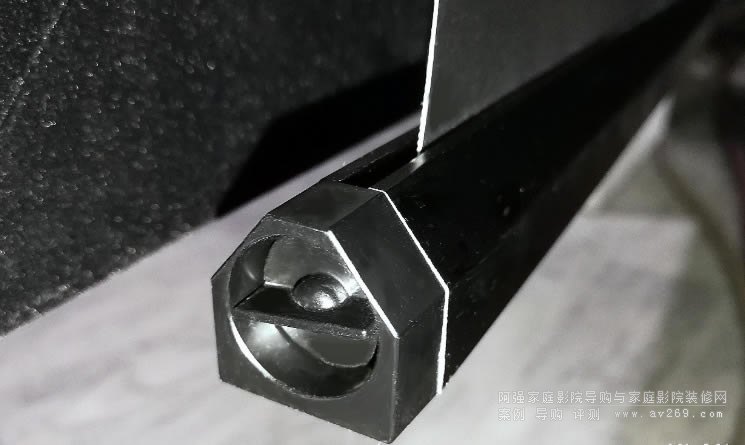

除了在银幕幕料不断精进之外,基于使用时的方便性,电动下拉式银幕逐渐成为家庭剧院市场之主流产品,但对于机关学校或想要节约预算的用家来说,手动下拉式银幕仍是比较划算的选择。不过,传统手动下拉式银幕有两个很严重的问题:其一是採用旋转轴心来控制银幕的停顿,由于对轴心角度无法精准控制,因此很难精准停顿在固定位置。其二是当银幕回捲时,由于急速回捲的强烈衝击力,不仅会衝击外壳发出噪音,也会对银幕表面造成损坏。为此,OS Screen在多年前就开发出「走珠定位」(Ball-Stop)与「慢回捲」(Soft-Wind)两项专利技术,前者让OS Screen手动下拉式银幕在5度角以内都可随意停顿,而后者则能让银幕收回时可以慢慢回捲。看看上面这段实拍影片,要收回OS Screen手拉式银幕时只需要用手指轻压拉杆一下,整张OS Screen手拉式银幕就会如同电动银幕般优雅地回捲(本站对OS SMP-100HM手拉式银幕完整报导请点击这裡查阅,请看看即使只有3坪大的客厅空间也可享受100吋优质大画面)。

OS Screen的平顺捲轴技术不光是运用在高级家庭剧院银幕,上面这段影片所见到的就是装设于工厂的超大型防虫、防尘电动门帘,可以看到其运作时的平稳顺畅程度。

2017年领先推出的「HDR优化对应广阶调银幕」HF102仍是全球唯一

过往顶级银幕所注重的多为细节解析之提升与色彩还原之增进,面对HDR亮部更亮、暗部更沉、明暗阶调更丰富的新需求,势必要有能够更精准控制光线反射状态的突破性新技术。为此,OS Screen经过持续四年的不断努力、克服重重困难,终于在2017年8月研发出HDR「广阶调」银幕HF102,其对比度为OS Screen自家扩散型Pure Mat III(WF302)银幕的十倍!并且由于「明暗交界」更为清晰显著,HF102不仅带来更强烈的明暗对比及光影变化,也能让明暗及色彩阶调层次更为丰富自然,使得相近色彩及物件线条的刻画更精细,即使SDR影像也能有更接近HDR的视觉感受,让1080p BD影像得到更接近4K UHD BD的高精细度与HDR表现!OS Screen HF102银幕推出三年以来获奖无数,也还未有任何其他品牌推出类似製品,由此再次印证OS Screen技术领先群伦。

OS HF102特性

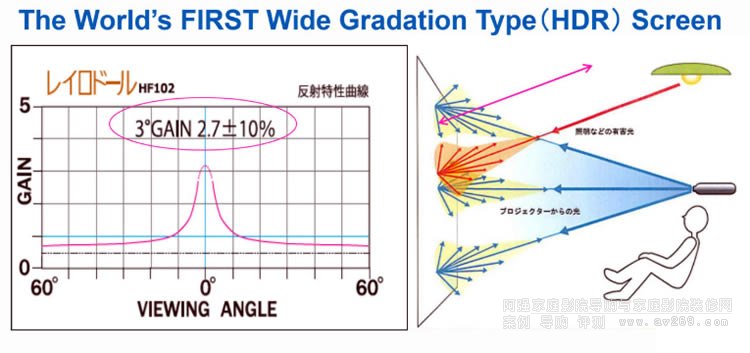

以往银幕的反射状态可分为「扩散型」、「反射型」与「回归型」等三类,但HF102的反射特性曲线完全不同以上三种,OS称呼它是全世界首款、也是第四类的HDR广阶调银幕。HF102在入射光轴线±3度以内的极窄区域内具备2.7超高增益,但是超过这角度范围的反射特性曲线,就变得跟「扩散型」银幕极为接近,如此设计有什么好处呢?

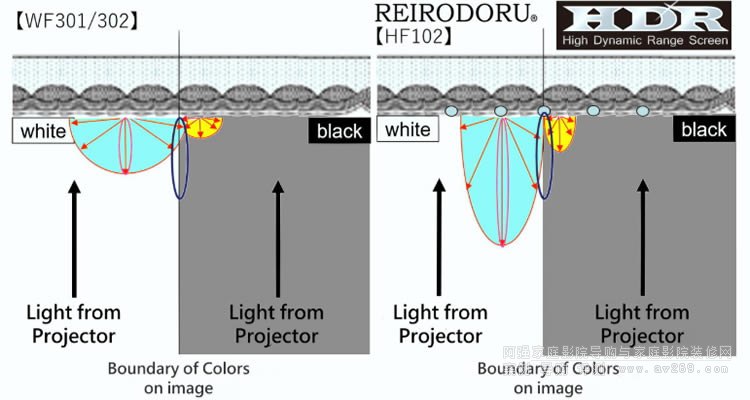

请看「扩散型银幕」WF302(左半)与HF102(右半)在「明暗交界」的光线反射状况。我们知道投影银幕上每个「像素」都有不同的明暗与色彩呈现,WF302这类「回归型」银幕对光线反射均匀分布,固然带来色彩演绎更自然的优点,但暗部像素也很容易受到旁边亮部像素的「侵犯」,让它的黑色表现没有原本该有的沉著(请看上图左半亮部浅蓝色块「跨越中线」的状态),这就使得「明暗交界」变得模糊。至于上图右半的HF102则在中轴线邻近区域让反射大幅增强,可以让明暗对比值增大(请比较右半蓝色与黄色区块的峰值比),另一方面也让亮部像素和暗部像素有更明显的区隔,让「明暗交界」更有「一刀两断」的分隔效果,如此让每个像素更为分明,有助于丰富色阶表现且让画面解析度、立体感提升。


OS Screen HF102银幕研发目标就是「亮部更亮、暗部更沉」,当画面同时出现这两个极端需求,就是OS HF102更能大显身手之时。像是电影《红雀》(Red Sparrow)开头的芭蕾舞演出,就有许多从舞台后方面对台下拍摄的镜头,观众席区域考验银幕暗部的阶调呈现,而剧院各处有数盏投射灯打在舞者身上,导演运镜刻意让舞者的身躯「瞬间」挡住探照灯又立刻移开,造成多次明暗之间的快速变化,OS HF102果然明确地拓展了「最亮」与「最暗」之间的动态范围,让观众感受到有无投射灯光照耀的强烈对比。

已可对应至8K解析度的WF302银幕

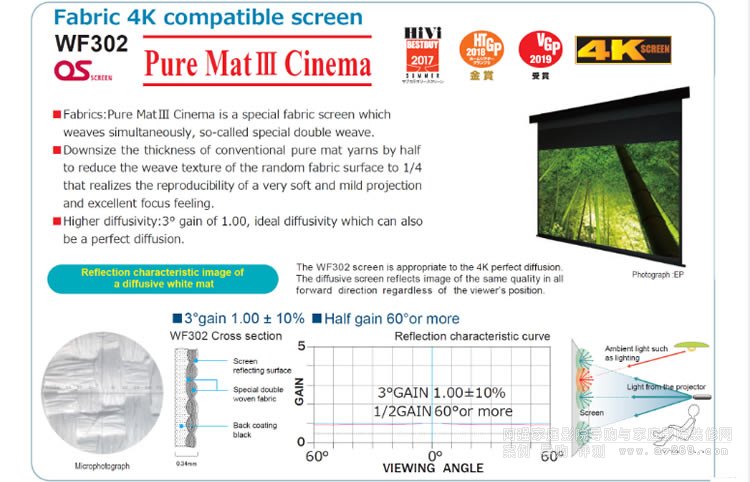

OS Screen早在2000年时就开发出编织幕料、灰色背层的WF201,于2004年开发出黑色背层的WF202,这款2014年推出的WF302幕料是Pure Mat系列的第三代製品,不仅可以对应4K影像显示,且由于其特殊二重编织纹路让精细度提高,即使对应8K影像显示亦毫无问题。

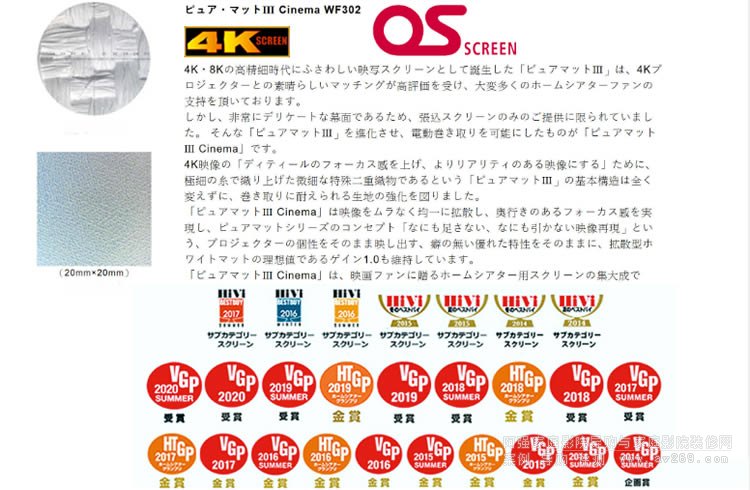

增益值1.0的OS Screen WF302银幕具备毫无癖性且精准的色彩重现能力,从2014年推出以来年年获得日本专业影音媒体的大力推荐。

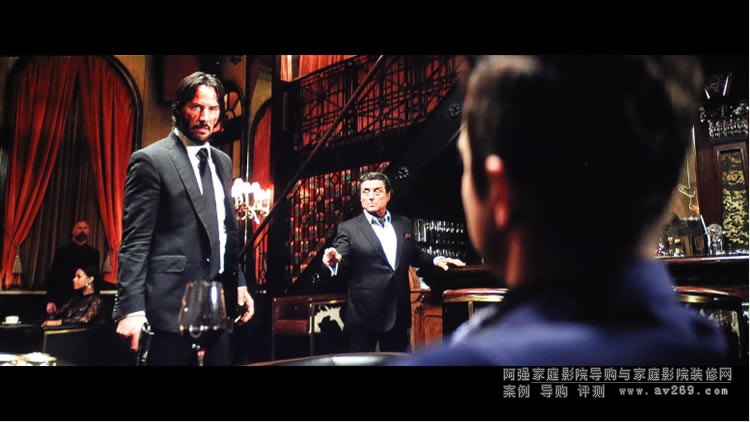

这是本站廖斐森总编辑去年4月至高雄乐林音响评测OS Screen WF302银幕时的屏摄实拍画面之一,左侧John Wick的黑色西服立体感与质感,以及后方红色布幔等深红色的背景,是不是都有著丰富的色调描绘与扎实的形体感?。

同样为超宽广视角的设计的WF204银幕

OS WF204

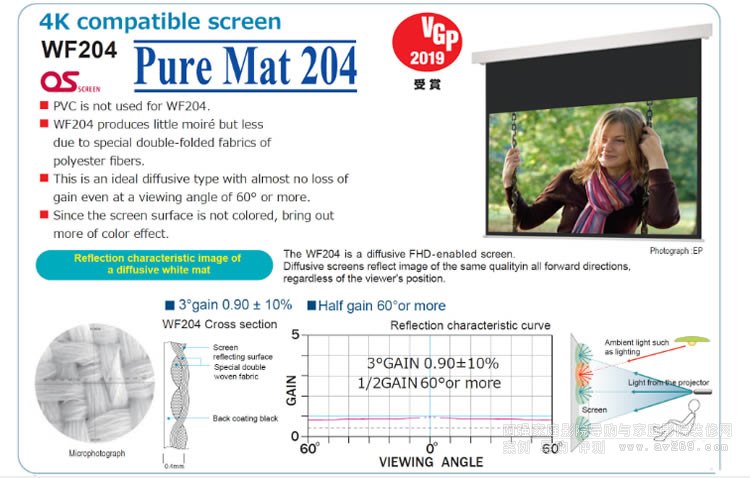

WF204银幕幕料同样採用OS Screen自豪的独特双重编织技术,不仅去除摩尔纹劣化画质的负面影响,也具备超广角的可视角度,非常适合居家环境使用。

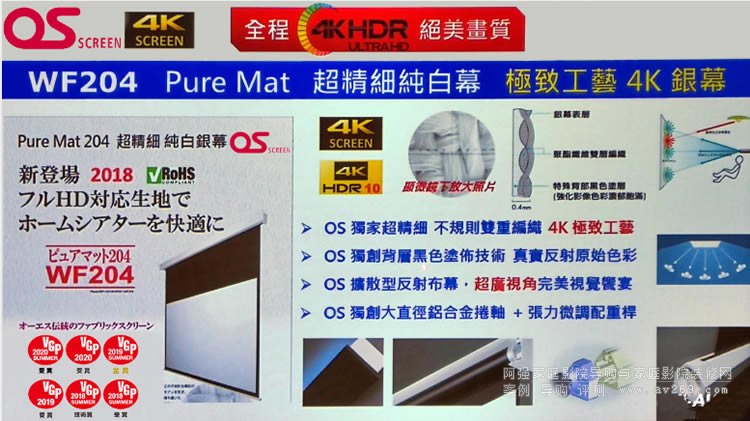

OS Screen WF204银幕幕料部分为OS独家超精细不规则双重编织处理,背层黑色涂佈也可进一步提升真实色彩演绎,也具备超广视角特性适合阖家观赏,从2018年推出迄今已多次获得日本VGP技术赏及金赏肯定。

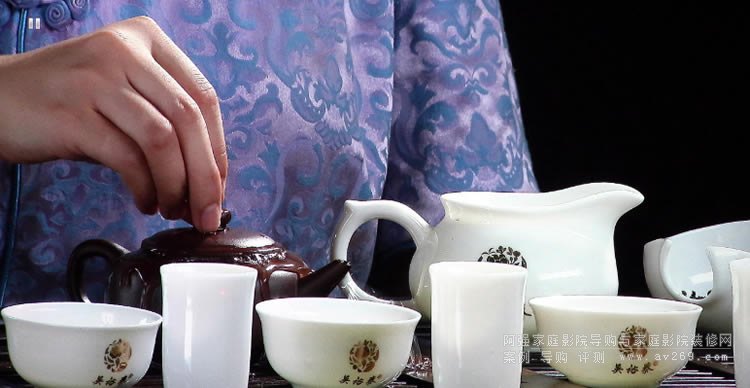

这是去年8月本站採访新竹视纪音响体验会时,现场屏摄实拍OS Screen WF204所呈现的画面,可以看到茶壶、茶杯与旗袍的质感都刻画得非常好,更多WF204银幕精彩的影像演绎,可以点击这裡查阅。

WF801幕料是面对商业市场4K需求的前瞻部署

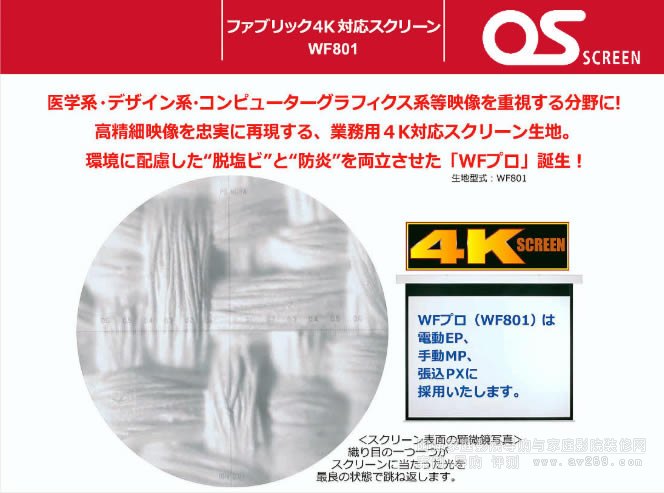

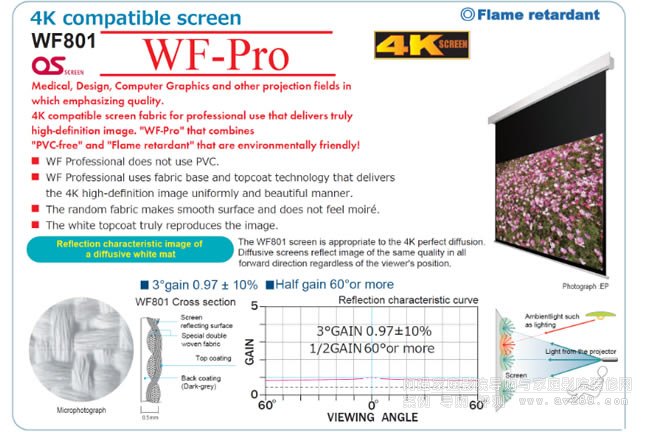

目前商业工程用途的银幕大多只对应WUXGA甚至是WXGA解析度,但OS Screen看到医疗、设计与电脑绘图显示对细腻影像刻画以及色彩精准重现之需求,于是率先推出可对应4K及WUXGA+解析度的WF801幕料。

OS WF801

OS WK801幕布
WF801幕料除了特别强调其防火性能适用于公众场合之外,银幕表面的「纯白」涂佈也使得其色彩演绎更为真实、毫无色偏,对于医疗、设计或电脑绘图大画面呈现的色彩精准度更能胜任。

OS Screen银幕框架有PX固定框、TP张力幕与EP超静音电动幕等多款

OS PX画框幕

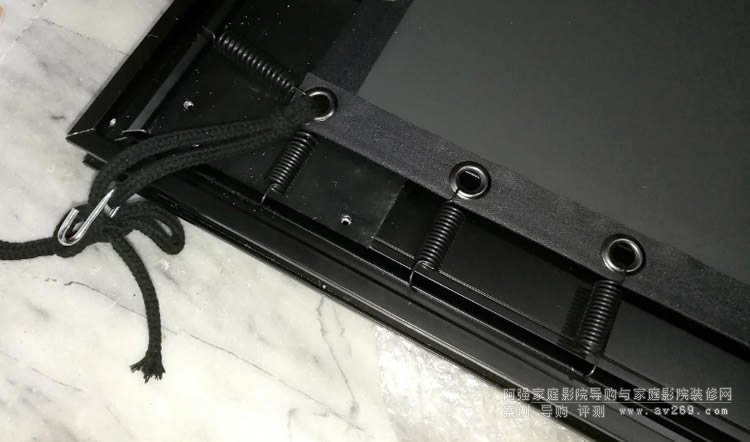

以上HF102、WF302、WF204及WF801是银幕幕料的型号,OS Screen框架则有PX固定框、TP张力幕与EP超静音电动幕等多种形式(四款幕料都有PX固定框款、HF102与WF302有TP张力幕可选择,而除了HF102之外的三款都可指定EP超静音电动幕款)。上图所见是配备PX固定框的HF102银幕背面,可以看到幕布周边有弹簧扣住边框,让银幕画面平整度达到最高水准。

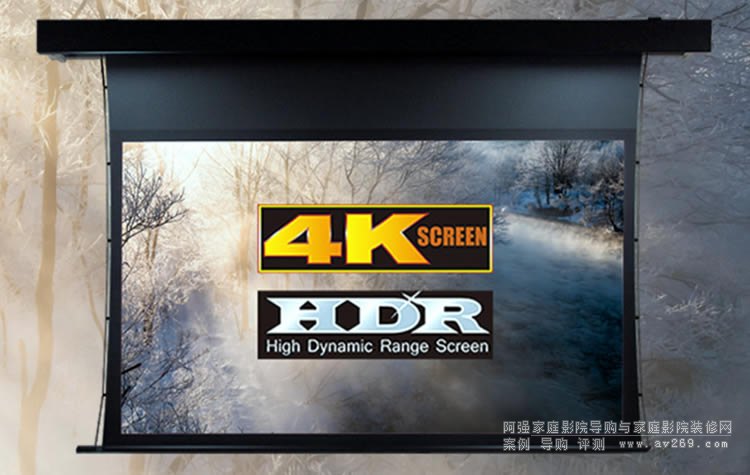

如果视听环境条件许可,能使用PX固定框银幕无疑是最好的,将能得到最为平整的大画面,但如果有其他考量TP张力幕款式就是最佳选择,平常可以将银幕捲收起来,当放下银幕使用时两侧有张力拉绳向外拉撑,就可达到与PX固定框相当接近的银幕画面平整度,目前OS Screen银幕製品裡HF102与WF302幕料可选择TP张力幕款式,产品线画面尺寸由80吋至140吋。

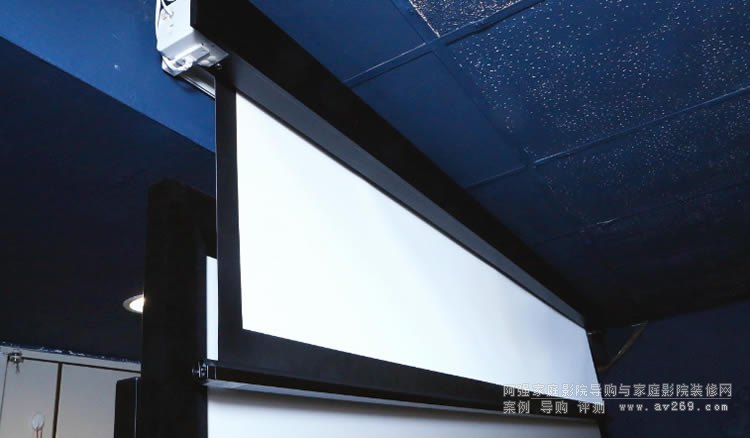

OS Screen银幕EP系列(以往称为SEP系列)虽然两侧没有张力拉线,但得力于OS Screen优异的幕料编织技术,120吋以上超大画面银幕的平整度依然非常好。相较过往的SEP系列,OS Screen新的EP系列电动马达升降时的噪音更为低微。

OS Screen EP系列
OS Screen银幕EP系列在银幕底部配重杆两侧都设有张力微调装置,只要用手旋转就可调节整块银幕往两侧的拉力。本站参考银幕OS Screen BU-201就是两侧没有张力拉线的SEP系列,从2017年年初使用迄今已超过三年半,一直都维持著相当平整的状态,OS Screen银幕的製作品质确实无可挑剔。

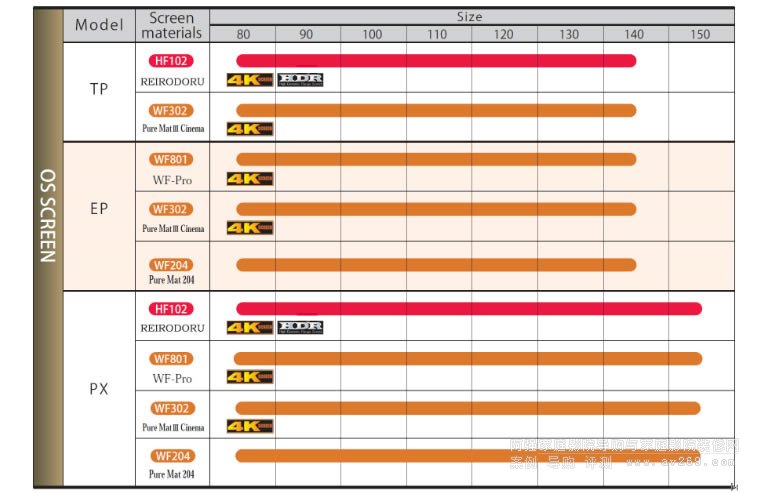

OS Screen银幕四款幕料搭配不同框架的产品尺寸表, TP张力幕与EP超静音电动幕产品线由80吋至140吋,PX固定框款式最大提供150吋製品。

位于兵库县宍粟市的OSM物流中心于6月1日开始营运

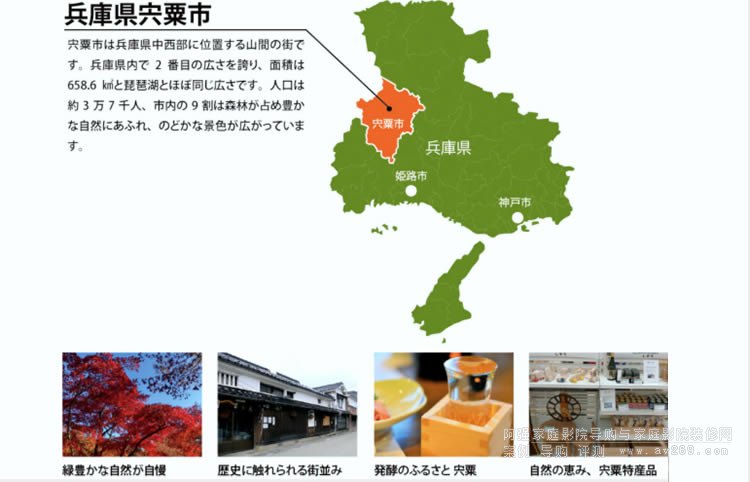

本文最前面的「OS集团近期重要发展沿革」提到OS Industrial Co.,Ltd.于2005年4月将总部迁至兵库县宍粟市,是在日本列岛的哪个位置呢?从Google地图查阅就可一目瞭然,上图包括「淡路岛」在内以红色标示的区域就是日本兵库县,全球知名的神户市就在县境内。


OSM总部所在的宍粟市位于兵库县中西部,它是兵库县内第二大的行政区,面积广达658.6平方公里(是台北市面积271.8平方公里的2.42倍)但总人口仅有极少的三万七千人,宍粟市内有高达9成地区为天然森林,自然景色与日本酒、味噌、酱油、泉水等特产驰名全国,从宍粟市到姬路市仅需一小时车程、到大坂市也仅需两小时,交通相当便利。

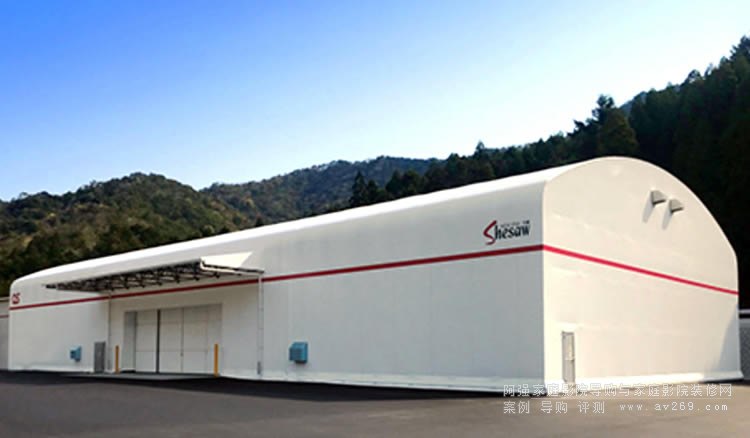

今年6月OSM物流中心竣工并开始运营,能够提供全球OS Screen代理商、经销商及爱用者更快速直接的服务。

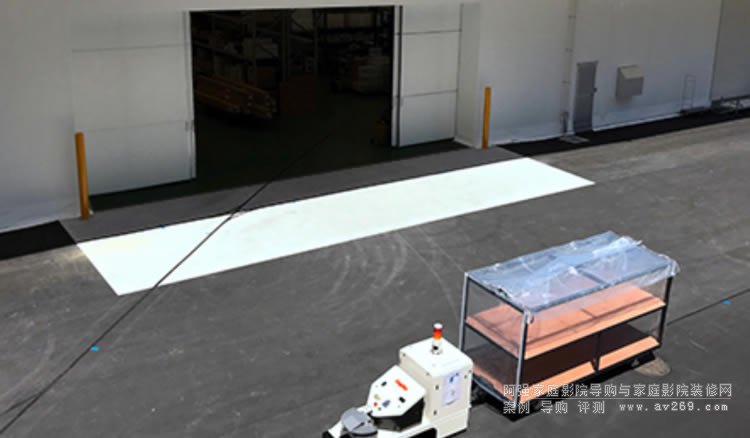

OSM物流中心拥有最先进的自动化设备,让OS Screen银幕产品的物流运送能以效率极高的精准度运作,再加上原本就超越业界水准的技术与制作,让OS Screen银幕的市场竞争力更提升,这是所有大画面家庭剧院爱好者的福音。
