B&W Nautilus 鹦鹉螺音箱的电子分频设计 宝华靓声秘诀

宝华B&W那对造型漂亮的鹦鹉螺音箱大家几乎都知道,虽然其构造并非是黄金比例的鹦鹉螺,而更像一只大蜗牛。
但其圆润无平面的音箱,的确是许多平面音箱无法企及的优势。但还有一个大多数连专业人都忽视的靓声秘诀,就是是这对B&W的持续25年的旗舰扬声器的重要原因。

B&W Nautilus 鹦鹉螺音箱的电子分频设计 宝华靓声秘诀

因为这是一对100%的电子主动分频音箱,这是一个公开的秘密。商家并不喜欢,所以BW也没有终点宣传,甚至做了不少手脚隐瞒。

B&W nautilus分频器

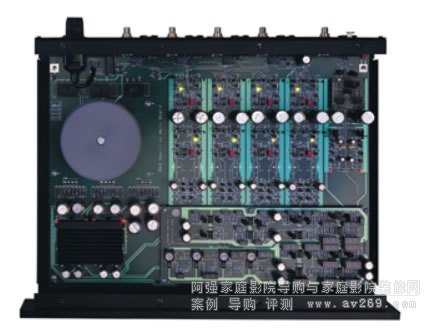

图为B&W nautilus大蜗牛标配的2台的电子分频器之一的内部,

下面我们聊聊这对旗舰音箱的主动分频系统,
以及最近发现的几套历史上运用这种可以轻易达到高保真水平的技术手段,
某些电子分频系统的历史甚至可以追溯到1972年。

首先,先说说这对大蜗牛的2大明显优势,1, 低音是密闭式,更正确的低音,沒有絲毫拖尾延遲。
有人会说这类音箱效率低,首先不说你是要“真”,还是要认为的“震”,
而主动电子分频的设计,可以做到不消耗任何扩大机的输出,所以音箱依旧會有良好的效率,不會難推。

整个箱体无平面:有更好的声学定位感。因为声波在室内的不良衍射,好比隐身在空间中,形成一个纯净的声源。
证据:在小空间中,通常一般小型书架音箱的定位感要强于大音箱。

接下来说说宝华的2个小心机,
1,在他家中文网站的介绍上,居然“故意”不明确指出,这对超过25年的旗舰是电子分频设计。
仅在最后数据指标中标注,需要4台立体声扩大机。

但英文版本的介绍确是明确指出其优越性,为什么?值得大家思考一下。

还有,其录音室的801音箱,并不是民用的版本,而是电子分音设计的。

不难想象:是基于商业角度考虑。
因为,除了鹦鹉螺,哪怕其名用版本800系列,都不是主动分频。
如果指出电子分频的过多好处,势必会冲击800和其他中低端系列的销售。

2,他家“故意”设计了一条官方喇叭线,把每只大蜗牛音箱原本需要的8根喇叭线,做成看似一根。
在不清楚内情的发烧友看来,就是一对普通的音箱嘛。只有2根喇叭线。
这心机,是我想多了吗?如果只有这2点中的一点,可能是,但在一起,
我觉得,是为了不让顾客对其800系列和其余中低端产品造成不良印象。
故意不强调其其电子分频的优势。

那么,就让我来说下这让鹦鹉螺超过25年始终处于期间地位的电子分频吧。
电子分频:国外正确的叫法是主动分频,是因为带有电源。也叫信号分频,因为在信号阶段,连接在前级之后,后级之前。
分为最初的模拟与数码2种。数码由于涉及复杂的程序算法,以及每个扬声器单元需要一个独立的数码模拟转换器,独立的前级和后级,理想的数码分频代价及其高昂。
所以我们目前不做讨论。
传统分频:也就故名意思叫做被动分频,和功率分频,因为处于功率扩大机之后。


来自百度的科普,

优势:
1,更精确分频,由于传统分频器的斜率通常只能做到6-12db,让各个单元依旧存在不少重合区域,也就是不高保真。
但电子分频可以轻易达到24db,分离地更精确。
2,大大降低相位失真。传统分频器,针对高低音单元都使用电感,电容,谁都知道这对信号导致致命的相位失真的元凶。
3,不消耗扩大机的输出功率。传统分频器,会消耗10-30%的扩大机功率,专业名字叫插入功率,现在你知道为什么有时候低音会听上去慢又糊。是被分频器给吸血掉了。
4,提高响应速度,由于低频单元的功率不再先被传统分频器的电感和电容所瓜分,反应速度更快,力量更足。


“劣势”:主动电子分频的劣势无一与音质有关。只和硬件配备有关。
1,需要多台后级扩大机,因为每个单元都需要一个单声道后级,所以,一般只在专业录音室监听才会配备主动分频。
2,对扬声器单元的要求增加。其实,传统被动分频器的作用就是对性能不足的扬声器单元进行修饰,然后使其连接扩大机即可使用。但主动分频并不能做到过多修补修饰,需要配备素质极为优秀的扬声器单元。所以可以看出,宝华的鹦鹉螺单元素质,并非完美,所以需要四分频才能凑成一个完整的20-20khz。

传统分频器,你家功放需要绕过这些电感,被瓜分掉功率,在经过100%引起相位失真的电容。
最后达到扬声器单元。




功能简单,能做高中低三个频段量感调整的分频器。


首先它并不像功率分频器那样本身会拥有功率的损耗,
其电流较小可以用较小功率的电子有源滤波器实现,
它的功率损耗并不明显甚至可以忽略不计。
电子分频器的扬声器单元之间的干扰会小一些,信号损失小,音质也会好一些,
当然,它调音也更加直观和便利。

总之一句话,电子分频在虽然在扩大机数量上大一些,但对于扩大机的要求也降低了,
所以很难说,是成本增加了。
但就音质来说,比传统被动分频器的声音,高保真性高太多了!

一个完美的音箱的要素是哪些?1,坚硬,抵抗共振。2,每个面的面积要尽可能小,减小不良衍射。
3,箱体无平行面(积),杜绝2个平行面所造成的箱体内驻波。


所以造型是球形。
而早在柏拉图时代,数学几何中就可知道,20面体是最接近球形的几何形状。
于是有一个德国与法国混血的设计师,就设计出了专利的箱体箱体,ICOS,取自20面体的拉丁文Icosaedre。

不仅如此,和鹦鹉螺一样,使用低频反应速度最快,最干净的箱体设计,采取密闭式。
由于主动电子分频的没有被动分频的功率损失,所以效率更高,完全不用担心传统密闭音箱会的低效率。
高明的设计,总是那么英雄所见略同。


而且,这套名叫音乐家系统的设备,是1967年进入录音室监听设备研发的设计师在1970年设计的主动分频系统。
其余是一套5声道的主动分频的电子系统:包括5个声道的后级扩大机,主动电子分频器,还有前级,以及一个重低音音响。
类似最近很火的德国喇叭花旗舰系统,左右2个立体声音箱,以及中间的重低音音箱的设计。
也是老乡和老乡的思路很相似。

至于为什么叫音乐家系统,可能是因为用家包括大名鼎鼎的EMI音乐唱片录音室Guy Perpert和巴黎音乐学院声学教授Julien Tort吧。

1994年,除了鹦鹉螺,还有另外一套电子分频系列的发布在大洋彼岸。

那就是法国音箱双雄之一的三角的一次野心的产品发布。

因为三角的创始人是一位贵族,非音响专业出身。

但无疑有着极高的鉴赏力。

他深知电子分频是高保真的关键,如果不打破这块懒婆娘的裹脚布,

很难达到高保真的彼岸,所以,三角在1990年代初研发了扩大机系统。

第一部扩大机可谓惊世骇人。

角第一台扩大机 未来主义风格



法国三角第二代扩大机,上为合并机,下为分体电源。



作为第二代分频器,右边为合并机,第二台立体声扩大机,和分体电源。



值得一提的是三角这电子分频系列旗舰音箱的分频点,是120hz和12khz,
为什么?三角创始人说过,最重要的是中频,人耳对中频,中低频和中高频特别敏感,
所以不适宜在这个区域设置分配点,破坏衔接性。

更新一些电子分频的器材名单:
分模拟主动分配和数码主动分配,也叫DSP。
模拟分频:欧洲大陆:
瑞士:
FM的音箱为2声道主动分频,并有更高阶的主动分配分频器。

法国:
1.法国Cabassse 早起的巨星音箱,到如今的4路同轴系统。独眼巨人。

2,法国ICOS,1969年代专业设备出身的奢侈品音响,音响中的爱马仕。
录音室级别的的Studio系列,奢华的音乐家系统(法国国家交响乐团总指挥LOUIS Fremaux的家用音响)
以及相对亲民的3声道mini icos三声道主动分频系统。

3,法国三角
90年代曾有过类似FM的2路主动分频系统。

英国
监听设备出身的PMC与ATC的专业系列,准确的音质受到音乐专业人士的肯定。

近几年的后起之秀B&W的旗舰鹦鹉螺,801 matrix和最新的800D3,专业版本,特供录音室。


国产
号角新贵,杭州ESD号角系统。

数码分频:
摩纳哥的高文goldmund,全套数码分频的旗舰喇叭。

英国的Merdian,英国之宝,DSP主动喇叭,但被诟病一般。

北欧监听系统出身的真力音箱。据说声音比较准确。
