NAD T778 两万出头享受欧美旗舰合并式功放

在二声道音响的领域,玩家只要预算够、多数人都会选择购入欧美系产品;相反地,如果想建构多声道系统、大部分玩家往往是购买日系环绕扩大机作为系统的核心,这是因为欧美厂商有能力生产环绕扩大机、环绕解码前级的厂商很少,价格普遍高出日系机种一大截。但凡事总有例外,过去我们评测过NAD的环绕扩大机T 758 V3是「中价位」环绕扩大机、身为旗舰机的T777 V3参考售价不到十万元台币。本篇为您介绍的T 778是NAD最新款旗舰环绕扩大机,它的外观精緻程度显然赢过T 777 V3甚多,当我拆机作完电路分析之后才得知它的价格、真的吓了我一跳:它有着相当「不一般」的硬体制作与技术应用,参考售价竟然还是十万元台币有找!
NAD T778 两万出头享受欧美旗舰合并式功放

这款新品堪称「现役颜值最高的环绕扩大机」,T 778和NAD以往出品的环绕扩大机差异很大,环绕扩大机的功能多、需要操作设定的项目也多,通常面板会有一些按钮,然而T 778面板却像是NAD最顶级的MASTERS系列二声道扩大机:面板只有一个电源按键和一个旋钮,所有操作项目全部可以在面板中央的大型TFT全彩触控萤幕上显示、用手指滑动点触就能进行设定,就算不看电视银幕、不用遥控器都行,以外观来说,T 778配备触控萤幕的极简设计与二声道综合扩大机M10如出一辙,我想不少读友们应该会认同T 778是目前「外观最好看」的环绕扩大机。

NAD T 778

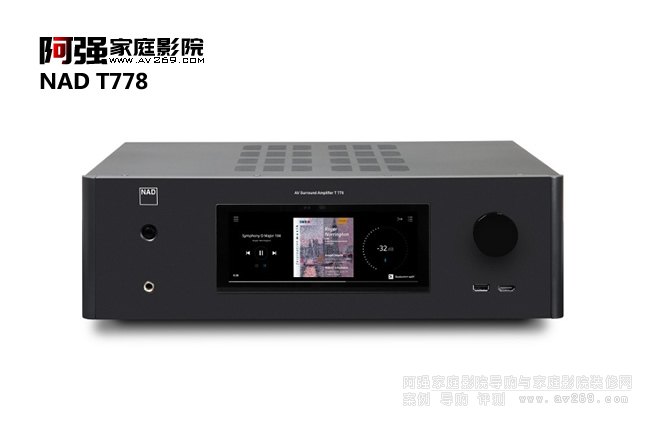

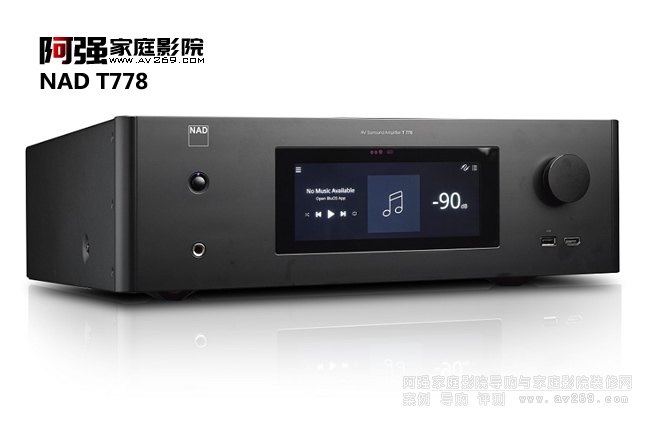

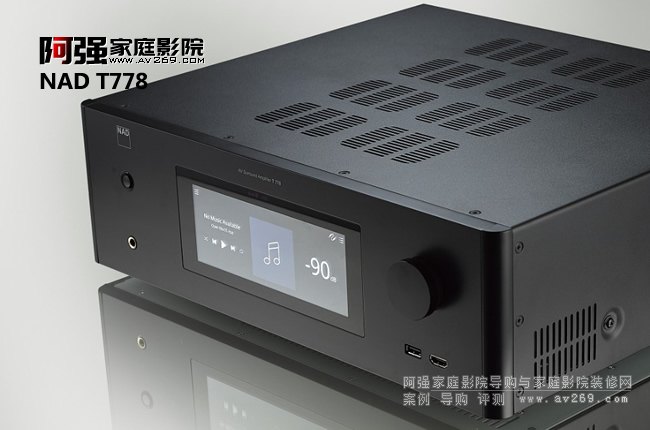

▲NAD T 778配备触控萤幕、可以用手指直接点触设定选单,因此它不必在面板配置很多按钮与旋钮,外观显得非常简洁美观。在播放音乐档的状态下,彩色萤幕就能显示播放中的专辑名称、曲目与封面,用家还可以进选单设定,让萤幕显示两个指针型的电平表,相当有意思。

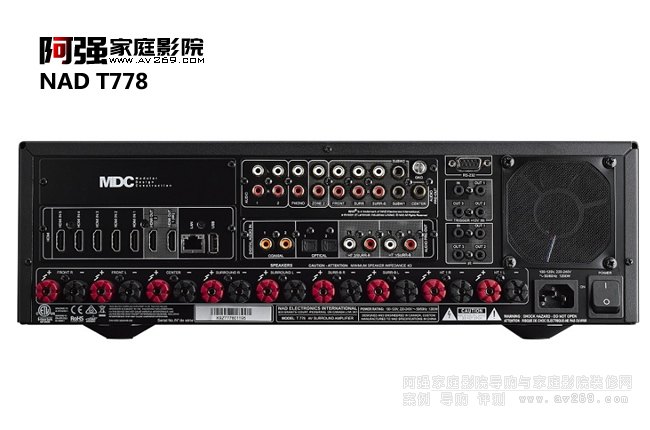

▲T 778的前级部分采取模组化设计,HDMI输出入模组在机背左方,现在可以对应4K HDR、未来等8K电视比较普及之后,抽换这块模组就能升级8K、不用换机。9声道喇叭端子在背板下方排成一列,让所有声道的喇叭线在接上本机之后就会自然排列整齐、不用动手整理。


T 778的主要功能
T 778是一部内建9声道功放电路的9.2声道环绕扩大机,它能对应4K视讯、具备dts:X与Dolby Atmos解码能力,「本体」即可让5.2.4(5.1.4)或7.2.2(7.1.2)同时发声,它还可以加接二声道后级、搭配7.2.4或7.1.4声道喇叭。

在串流方面,本机的作法跟一般环绕扩大机很不一样,绝大多数机种都会把无线网卡装在机内的数位主板上,NAD T 778可用背板的RJ-45端子接网路线,若要用无线(蓝芽与WiFi),本机的标准附件还包括一个插著蓝芽与WiFi网卡的BluOS USB Hub,把它接上T 778背板就能让本机具备蓝芽与无线串流功能,这个作法很聪明,把无线网卡从机内移到机外可以减少机内的高频电磁波,未来也很方便更换升级。

将T 778连上网际网路就可以收听包含KKBOX、Spotify、TuneIn、TIDAL…等网路音乐串流服务,若想「听自己的音乐」,T 778除了能接收智慧手机或笔电推送的蓝芽音讯以外,还可以播放家中网域音乐伺服器(NAS或电脑)储存分享的音乐档案,也能把储存音乐档的USB硬碟或随身碟插上本机播放,相容播放的档案类型包括MP3、AAC、WMA、OGG、ALAC、WMA-L、MQA、WAV与AIFF。

MDC模组设计:跨代升级不换机
NAD是1970年代製作扩大机起家的英国老牌,四十多年的时间他们累积了为数众多的爱用者,他们当然很理解音响玩家的想法:只要扩大机做得够好,「老」当益壮机况正常何必要换机?但是这二十几年来,视讯、音讯与环绕音效的规格不断往上走,环绕音效从压缩、无损演进到物件导向,显示器材主流也从Full HD、4K眼看者就要走到8K,每次改朝换代都逼著AV玩家换机升级。NAD就是不想让用家频频换机,所以他们採取MDC(模组化设计)製作环绕扩大机。

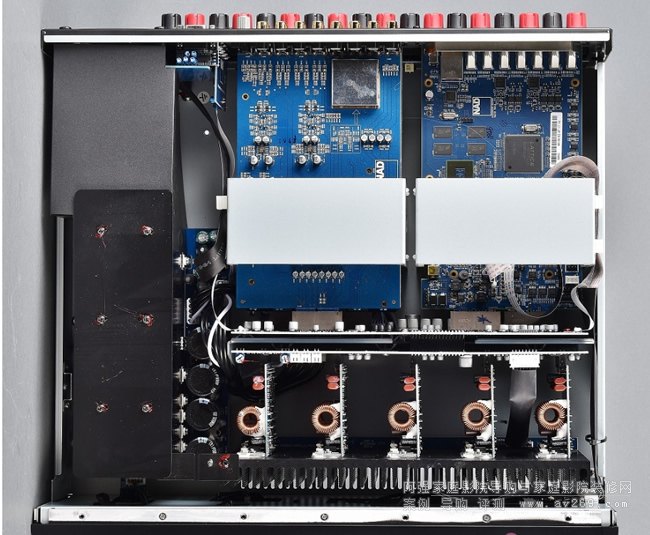

▲环绕扩大机的电路远比综合扩大机複杂、通常机内电路也会显得比较杂乱。NAD T 778是旗舰机种、功能更强,却因为採取模组化设计的关係,它的内部看起来複杂却非常工整:左侧是电源电路,蓝色电路板是前级主要电路的模组(中间两块、右边一块),后级电路则在靠近前方的位置,以二声道为单位、五块电路板整齐排列。

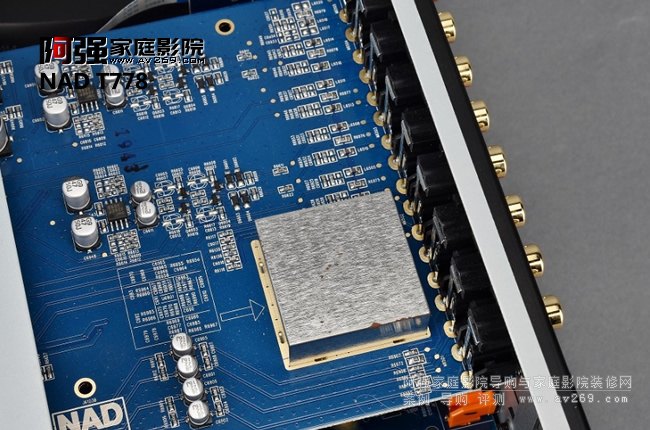

▲T 778的类比信号输出入模组可以接黑胶唱盘,图中银色的金属小方盒是用来屏蔽电磁杂讯、裡面是对应黑胶唱盘输入的Phono Stage。

以中价位机种T 758为例,第一代机种在2014年问世,原本对应的主要环绕格式是Dolby Digital与dts,后来T 758演进到V2,「旧版」T 758只要从背板抽换、装上新模组就能升级为T 758 V2、可作Dolby TrueHD与dts-HD解码;直到NAD推出能解Dolby Atmos与dts:X、对应4K视讯、具备BluOS串流功能的T 758 V3,两种早期版本的只要换装模组就能升级为V3。历经四年的时间,别家中价机种都已经更替了三代,T 758却能「换卡不换机」就能升级它的环绕解码前级电路,这就是模组化设计的优势。

T 778的环绕解码电路主要是以三块模组构成(另外还有一个空的MDC模组插槽以后能用来扩充功能):第一块模组是HDMI输出入界面,它没有作额外的数位视讯处理,一方面直接送出视讯给显示器材,另一方面则接收HDMI送入的数位音讯(含对应电视的ARC)、交给数位音讯处理电路。第二块模组则用来作类比音讯的输入与输出,在二声道类比输入部分它能对应黑胶唱盘,以OPA晶片与被动元件组成的Phono Stage还用金属罩包覆以阻挡电磁噪讯。

应用「Dirac Live」空间校正技术的数位电路主板
第三块模组是本机的数位电路主板,以四核心32 bit DSP晶片Cirrus Logic CS49844A作为数位音讯处理的核心,数位音讯处理完毕后,多声道音讯从DSP晶片送出至数类转换电路,T 778以两枚TI(Burr-Brown)192kHz/24bit 8声道DAC晶片PCM1690作数类转换,DAC之后的低通滤波与缓衝放大电路则是以8枚低噪音双OPA晶片JRC NJM5532与被动元件组成。
▲NAD环绕扩大机跟日系机种差别很大的地方就是「连数位主板都能抽换」!

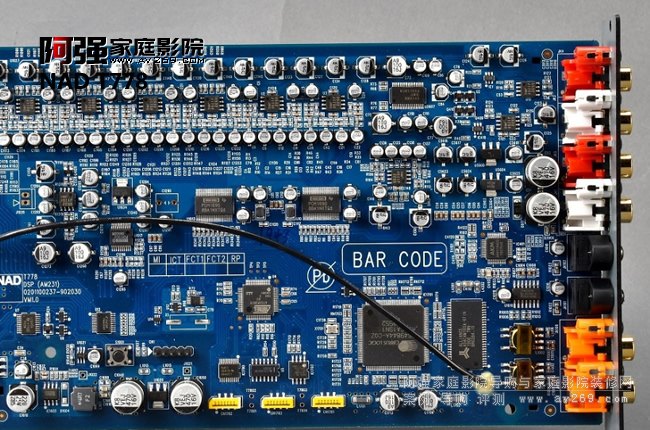

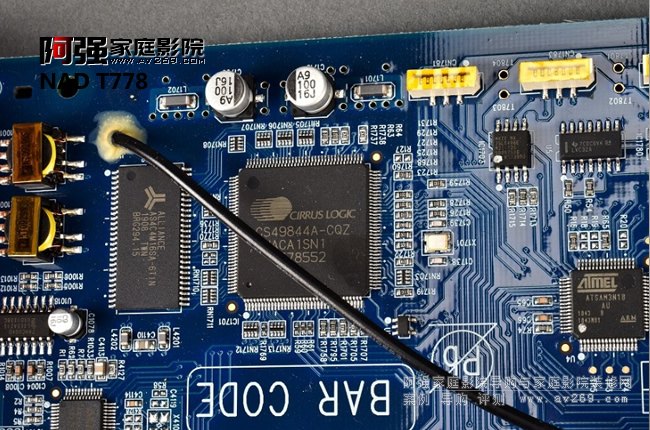

▲T 778现在配备的数位主板,以Cirrus Logic CS49844A作多声道解码与Dirac Live空间响应校正、数类转换使用两枚TI PCM1690 8声道DAC晶片,因为数位主板也是模组,因此以后或许有机会「换卡升级」。

这块数位电路主板除了作多声道解码之外,还应用了当下最精准的DRC(数位空间校正)系统之一「Dirac Live」,以麦克风实测各声道喇叭的状况,校正优化频率响应与暂态响应。看到这裡您或许有疑问:Dirac Live和一般环绕扩大机的「自动音场校正」有什么不一样?目前大多数环绕扩大机受限于测试麦克风的性能,虽有音场校正功能却只能为超低音喇叭作「有限度」的校正(63Hz以下很少介入),并且在音场校正完成后,我们除非用仪器测量、否则无法确实得知校正前后频率响应曲线发生哪些改变(只有少数高价机种例外)。

T 778使用的Dirac Live则能完整校正超低音频段、并且还给用家更大的使用弹性,它可以让我们依自己的喜好、自订频率响应的「目标曲线」,若玩家对于「正确性」的要求更高,还可以用笔电执行Dirac Live校正程序,接上准确度更高的测试麦克风、执行测试与计算,将计算结果透过网路传输交给T 778执行。以前要执行Dirac Live校正必须使用电脑,但是现在只要把本机内附的测试麦克风连上T 778的USB端子,用智慧手机安装执行Dirac Live App即可进行设定测试程序,不仅操作变得更为简便,用家还可以看得到「校正前、校正后」频率响应曲线的改变。

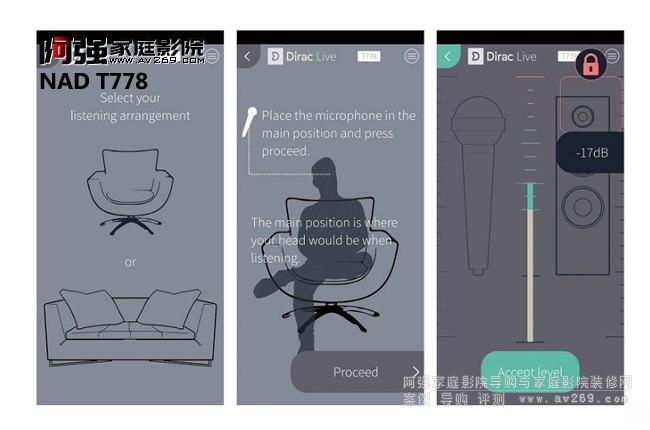

▲体验过的玩家就知道:用Dirac校正比一般「自动音场校正」声音的正确性高出很多,但是以前都需要用电脑执行测试程序、过程也比较複杂,现在T 778可以不用电脑就能执行测试校正,用智慧手机安装Dirac Live App(安装后要注册Dirac帐号登入),开始执行就会抓到处于连网状态的T 778。随即点选座位的型态(图左),看是「单座」还是「长沙发」,后者作多点测试涵盖的聆听区域比较大。接下来就把插上本机USB端子的麦克风架设在皇帝位、聆听者头部的位置(图中)。由于Dirac考虑到测试准确性,为了拉大测试音与背景噪音的差距,正式测试过程发出的测试音都蛮大声的,所以在「Setting the Level」程序时,我们慢慢转大音量、让测试音的Level略为高过绿色范围的「底部」即可(图右)。

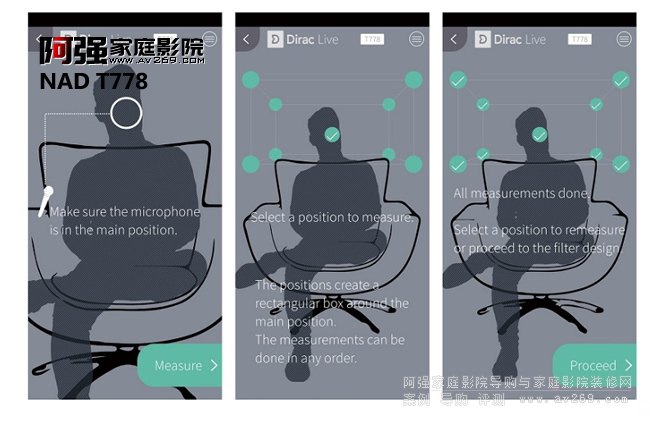

▲紧接著进行主要聆听位置的测试(图左)。随后Dirac会要求我们依序测试「包围著主要聆听位置」前后左右两侧高低总共8个位置(图中),测完所有位置都打勾(图右),就能设定频响曲线。

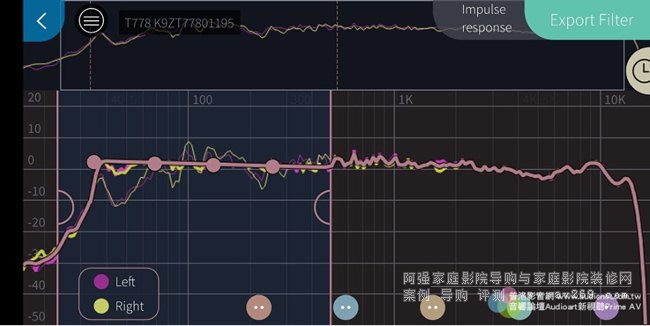

▲紫色与黄色「细线」是左右声道喇叭发声在聆听位置测得的频率响应,「有圆点的粗线」是目标曲线,因为我用的是「基本版」Dirac、因此频响校正范围是在20至500Hz、500Hz以上不改变,此处的目标曲线是「自动」产生的,想改变目标曲线可拖拉曲线上的圆点。紫色与黄色的「粗线」是左右声道喇叭校正补偿后的频率响应,已经很贴近目标曲线、比原来的响应平坦很多。

▲Dirac能让我们看到并比较所有声道校正前后的响应差异,其中也包括超低音声道在内。

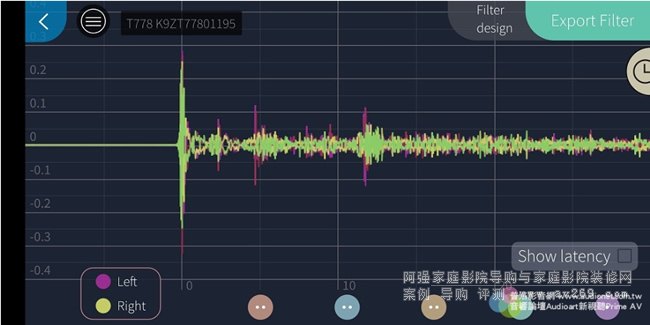

▲它还能让用家看到暂态响应的状况。

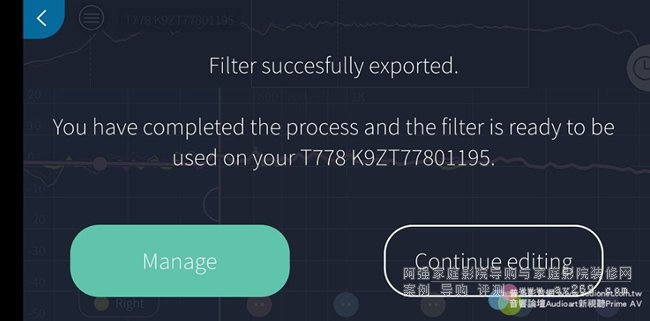

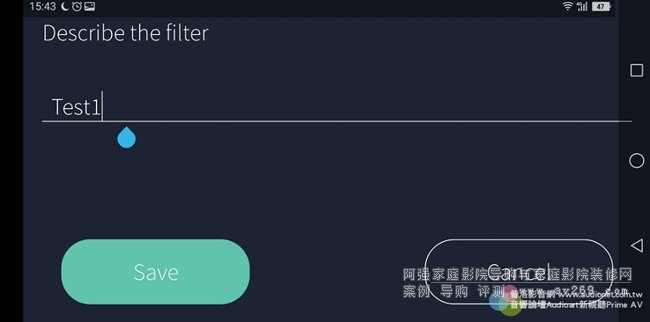

▲最后把设定结果命名存档,Dirac Live就会计算数位滤波器、将校正结果传输到T 778、就完成整个校正程序。

配备「特製版」Hypex UcD模组、性能大幅跃进
NAD的MDC模组化设计能够让前级的输出入介面与数位音讯处理电路拥有最大的升级弹性,所以我们可以说T 778的前级是「可变」的,「现在」T 778与T 777 V3两者的前级电路架构大致相同,「未来」T 778的HDMI介面与数位主板(包含数类转换电路)照以往NAD的惯例应该还能换卡升级。

T 778与T 777 V3的价格相仿,除了外型以外、T 778后级的结构也与T 777有明显的差别。NAD向来很重视环绕扩大机功放电路的输出能力:大部分环绕扩大机目前都只有标示「单声道」输出最大功率,NAD却非常诚实地标示单声道与「所有声道同时输出」的最大功率规格,他们敢这么作就表示NAD环绕扩大机在表现电影音效的高输出状态下仍然不会软脚,但是採取传统的AB类功放电路设计,电源与放大电路愈小不易,所以T 777就算把箱内空间塞得很满也只能装进7声道功放电路。

T 778就与T 777 V3很不一样,它採用Hypex UcD D类功放电路,由于D类功放的电能利用率高(大约90%)、发热低,因此能大幅缩小散热器的体积,NAD就利用这一点,把T 778内建的功放电路增为9声道,它一共用了5个二声道UcD模组。从电路板观察,上面印著UcD102 V1的字样,但是我在Hypex官网查相关资料却发现T 778的功率比「正常版」UcD102大很多、输出段低通滤波用的电容与电感也不一样,所以我很确定它是Hypex按照NAD对T 778性能要求製作的「特别版」。Hypex UcD原本就有给音响厂商预留自由发挥的空间,不仅可以按要求订製,设计者还能自行开发功放电路「头段」的平衡缓衝放大电路,此处NAD使用五枚具有低噪音、低失真特性,FET输入的TI OPA1654(4 OPA晶片)作为本机后级的输入缓衝放大。

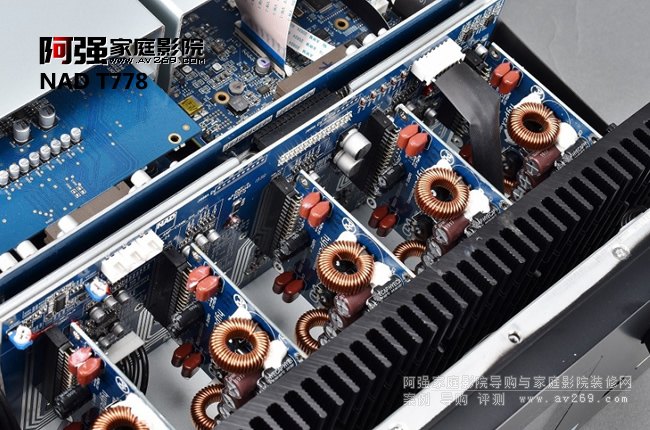

▲本机的后级电路也可说是模组化设计、只是不能让用家自己更换而已。它配备了五块Hypex为NAD特製的UcD D类功放模组,每块负责二声道。

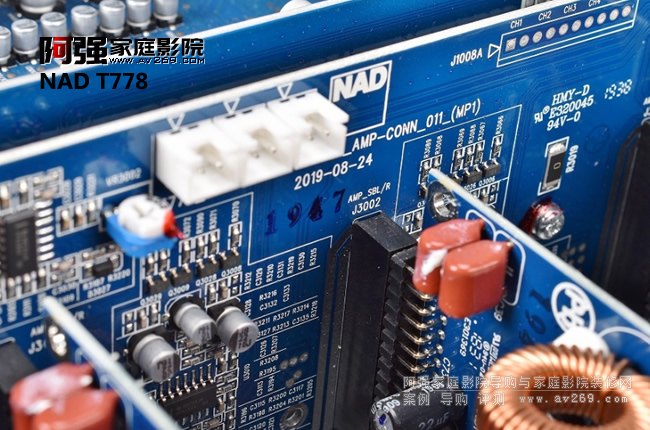

▲UcD不是完整的后级电路,音响厂家必须自己设计后级输入端的平衡缓衝放大电路,请见图:T 778后级「头段」的放大电路就在这片插著5块UcD模组的电路板上,它对后级的声音性格有举足轻重的影响力,NAD自家负责设计製作此电路,或许就是T 778声音听起来「很不像D类」、会这么有韵味的原因之一。

从帐面上看,T 778相较于T 777似乎只是多了两个声道、各声道的输出功率并没有太大改变、只是4欧姆输出功率较高一些,但仔细比较就会发现T 778功放电路的互调失真几乎只有T 777的1/3、讯噪比高出8 dB,可以想见T 778的声音会更纯粹,且T 778的阻尼因数足足是T 777的5倍,肯定会有更好的低频控制力。在电路分析之后,我已经能清楚看出设计者的想法:以前级Dirac调校的声音正确性搭配高输出、低失真的后级,让T 778成为一部高性能旗舰级环绕扩大机。

表现出传统的英国系美声
为了贴近玩家们实际听到的状况,本次测试我完全使用本机的本体输出搭配5.1.4声道喇叭,使用Dirac Live App搭配附属测试麦克风作校正,Dirac Live免付费的基本版频率响应校正范围是20至500Hz,付费版(99美元)则可作全频段校正,本篇我是以基本版Dirac Live的校正结果为主、为您作声音表现的叙述报告,在完整测试之后,我认为T 778拥有三项「明显有别于大多数环绕扩大机」的声音特性。

第一项特性是「英国系Hi-Fi扩大机的音质音色」,本机无论有没有作Dirac校正,在播放二声道音乐软体的状态下以二声道或2.1声道喇叭发声,它听起来完全不像是环绕扩大机、根本就像是一部「典型英国声」的综合扩大机。老玩家都能理解典型英国声都是「大中频主义」,以宽鬆、厚实、饱满、醇厚的中频为整体声音的核心,加上温润甜美的高频。

T 778就具备这项特质,使它总能使音乐显得温暖、富有韵味,年代久远的爵士乐听起来就是很有类比录音的风味,儘管老类比录音的高音不像新(数位)录音这么华丽,但T 778却有能耐呈现出层次丰富、质感非常细腻且完全不黏腻「高解析度的中频」,不仅使古早爵士乐的现场录音显得更为写实,听古典音乐如Satie: Gymnopédies这类曲目,即使只是简单的钢琴独奏,丰富的泛音成分就能使整体的音色显得更为真实而优美,用它听交响乐,在正常音量下也能轻鬆听清内声部随著主旋律的和声变化。NAD T 778的音乐性已经好到不需要特别挑选软体来表现,听A-Lin的「有一种悲伤」,一开始的钢琴前奏就已经让人很想继续听下去,并且能深刻感受到歌者嗓音的质感与表情。

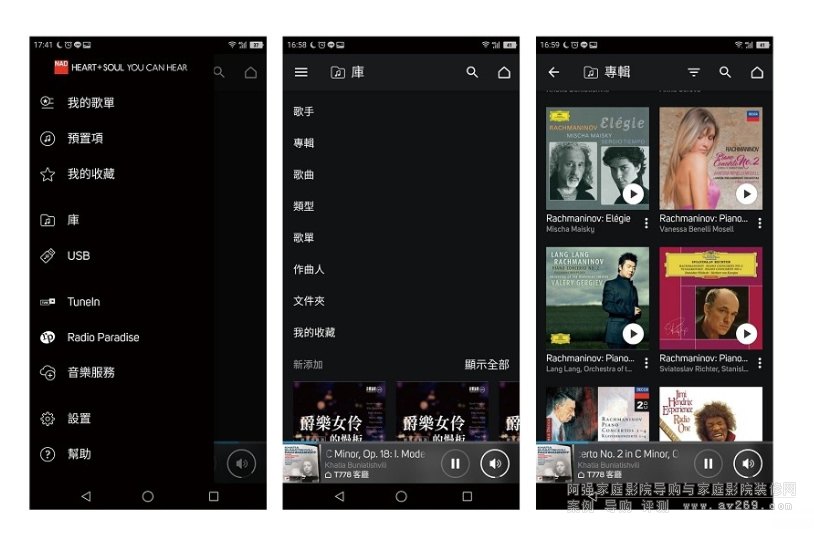

▲本机使用BluOS App操作,请见图左,BluOS会帮音乐档整理归类,PC与NAS透过网路分享的音乐档在「库」、要听接上本机USB储存装置裡面的音乐档就选「USB」,选进之后就能利用各种分类让用家找到想听的曲目(图中),用「关键字搜寻」也行。BluOS的页面设计相当美观易用(图右)。

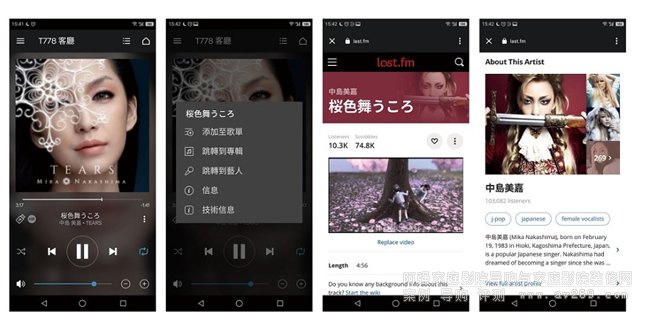

▲在播放音乐时还可以进一步操作,若选「跳转到艺人」它就会把加入T 778音乐库同一位演出者的专辑全部列出,「技术信息」则能看到音乐档的音讯格式,若选「信息」就会跳转到last.fm、让我们可以阅读到者手曲子与艺人的相关资料。

了不起的低频!
T 778的第二项特长是「极为优异的低频表现」。藉由Dirac Live测试系统的过程,用家能非常明确掌握各声道原本的频率响应特性与「校正之后会如何」,如果我们的左右声道是用体型较大的落地喇叭,正常来说都会把左右声道设为Large、或者设为Small将左右声道与超低音喇叭的分频点设在40Hz,但实际状况可能是左右声道在50Hz附近频率响应有严重的陷落、超低音喇叭却相对平坦许多,Dirac Live就能让我们看清现实,以上面所讲的例子,我们就知道要把左右声道与超低音之间的分频点设在60Hz会比较理想。

我以相同的设定条件比较T 778有无使用Dirac校正的差别,很明显在经过Dirac校正之后它收敛了低频驻波,原本感觉有些蓬鬆、模糊的低频段变得清晰而紧实,并且适度补偿一部分受到Room Mode影响、有点下陷的频段,听圣桑第三号交响曲,管风琴40Hz以下的极低频显得更饱满、能清楚分辨极低频音阶的变化。若多声道系统使用高性能超低音喇叭,听融合爵士和流行音乐更过瘾,T 778功放电路的推力强劲、可以把「超低音分频点以上」各声道喇叭的低频推得扎实饱满,并且它让主动式超低音与各声道发声的低频段在「能量」与「暂态」两方结合得非常完美、完全听不出衔接的破绽,punch强而有力且速度极快,展现出拳拳到肉、弹跳力十足的低音。

儘管基本版Dirac Live并没有在500Hz以上作调校,但20至500Hz实际上已经涵盖了极低频到中频下段,有效提昇「整个低频段」与「部分中频段」的声音正确性,没有调校的中、高频段则让我们使用的喇叭保有大部分原有的声音个性,若您有机会试听比较有无使用Dirac校正的听感差别,我相信您还能听出经由Dirac校正、抑制了低频驻波的污染之后,还会连带使中、高音的细节变多,听起来更通透纯淨、质感更好。

高密度与音场规模感并存的三度空间音场
第三项特点则是T 778在电影音效的三度空间音场表现,本机厚实的中频、能量满满的低频与「大声也不会刺耳」的高音让它可以展现出相当浓郁的「电影院听感」,以充沛能量营造出来更高的声音密度听起来就是和相近价位的环绕扩大机很不一样:观赏「阿波罗13」发射的片段,结实的极低频与低频让火箭推进器的声浪很有说服力;动作片中的打斗、战争片的枪砲声,强劲结实的低音让猝发的撞击、爆裂声表现出完全不一样的「狠劲」;它的「厚声」让音像显得更有重量,像是铁钉、雨滴掉落地面的声响都显得真实而有存在感。

当多声道系统连「小声音」都能表现出重量,结合大大小小不同声响的电影音效就会自然显得更为密实、包围感更严密,但我也要老实说,通常能表现出这种特质的环绕扩大机多半「有一好没两好」:声音密度高、空间感却比较小。我认为有部分原因是「听起来厚声」的环绕扩大机其实是「夸张低频、修饰高频」,低音不够清爽、高音「有点闷」加上分离度不尽理想就会使音场空间感显得较为「壅塞封闭」。

T 778就不是这样,它很重视「正确性」,低频与极低频都是给「正确的能量」而不浮夸,它「更高的声音密度」主要是中频饱满造成的结果,而且我从二声道一路听到多声道,我觉得本机在多声道状态下高音听起来比二声道更直接、整体的声音更开放,播放Dolby Atmos与dts:X软体时,在户外场景的片段可以感受到音场的纵深、由近至远宽广地向外延展,上下音场的分离度高,不仅能让我分辨音像「方位」的移动、还能让我感受到位置「高低」的变化。T 778能够兼顾高密度与宽广的空间感,就算以各家的旗舰机种作比较、这也是相当难得的特性。

T 778的缺点
依照惯例,在此我要向各位报告受测器材的缺点。我认为T 778有三个缺点,第一个缺点是不能直接对应DSD档案,若要听DSD需要经过转档(BluOS就有这项功能)。第二个缺点是「用遥控器作设定需要适应」,一般我们在设定选单、要进入设定项目习惯是按遥控器的「Enter」键、本机则是要按右键;要退出选项我们的习惯是按「Return」键、本机则是按左键。这个问题不大,我只用一天时间就适应了,要是您觉得不容易适应,请用本机面板的触控银幕设定选单、操作会更快捷。

第三个缺点是「等待」:「初次」使用无论是用BluOS设定音乐库、或是把装满音乐档的USB硬碟插入本机,都需要等待一段不算短的时间让它去作分类索引,一个4TB USB硬碟裡有超过两万首曲子很正常、所以需要等待也很正常,只是在检索的时间不能播放任何一首曲子「边听边等」。就算是我鸡蛋裡挑骨头好了,这一项可以不算缺点,而且在检索完成后,播放每首曲子都可以点选「信息」,在手机的BluOS页面就会连结到last.fm网页、显示曲目专辑与艺人资讯,能让我们了解更多「播放中」音乐相关的讯息。

最佳推荐
我不会因为T 778是比较少见的「非日系」环绕扩大机就给它特别待遇,我会给它最佳推荐有四个理由:第一是超凡的低频表现力,不但本身功放电路的推力强,内建Dirac Live更使它成为现役极少数「真的管得动」超低音喇叭极低频的环绕扩大机;其次是高密度的电影音效,不仅表现出浓郁的电影院风味且高频细节优于真的电影院。

第三个理由是「如同Hi-Fi扩大机的音乐表现」,它是我听过声音特质与二声道扩大机最接近的环绕扩大机之一(不分价位);第四是「NAD的诚意」,原厂为它增加二声道功放、功放电路的性能更高、改头换面加上全彩触控银幕,竟然还没有涨价!儘管它的价格不到十万,但T 778的实力已经足以向玩家证明它是一部名符其实的旗舰机,而且还非常抵买!
NAD T778

NAD T 778重要特点:
结合低失真功放电路与高精度空间校正的设计
对应4K视讯、Dolby Atmos与dts:X
配备Hypex UcD D类功放模组
採用UcD Live数位空间校正
本体9.2声道输出,可加接后级升级为7.2.4声道
MDC模组化结构、未来可升级模组不用换机
比照NAD M10面板配备全彩触控液晶萤幕
具备BluOS多室音乐串流功能、支援AirPlay2
「外接式」无线网卡可减少机内噪讯
可直接读取播放USB硬碟的音乐档

规格:
●型式:9.2声道环绕收音扩大机●每声道输出功率:FTC 8欧姆140瓦、4欧姆170瓦,IHF 8欧姆160瓦、4欧姆280瓦●所有声道同时输出最大功率:80瓦×9●功放电路全功率输出总谐波失真:<0.08%●前级电路总谐波失真:<0.01%●互调失真:<0.03%(1/3额定功率)●阻尼因数:>300(20Hz-1kHz, 8欧姆)●功放电路频率响应:20Hz-20kHz +0.3/-0.8dB●前级部分频率响应:20Hz-20kHz +0.3/-0.8dB●讯噪比:>100dB(额定功率, 8欧姆, A加权)●HDMI输出入端子:6进2出●前级输出声道数:11.2声道●尺寸(宽×高×深):435×140×430 mm●重量:12.1公斤●参考售价:99,000元。
