REW：了解衰减和瀑布图

为了充分利用 REW，您需要了解如何阅读衰减图和瀑布图。在使用 REW 进行低音集成时，它们是最有用的考虑因素。

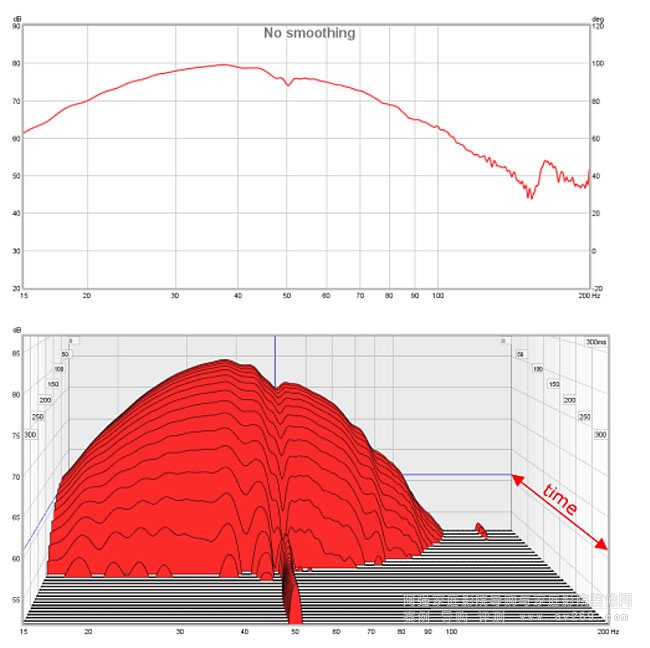

这是一个近场低音炮测量，不包括房间的影响。

您可以在两个图中看到您在消声室中看到的结果，这是一种非常平滑的响应，具有非常均匀和快速的衰减。您可能会说这是一个理想的瀑布图。您还可以看到一些将PC连接到音响系统时发出的主电源嗡嗡声。它很容易选择，因为它发生在 50 Hz 并且它是连续的，没有衰减的迹象。

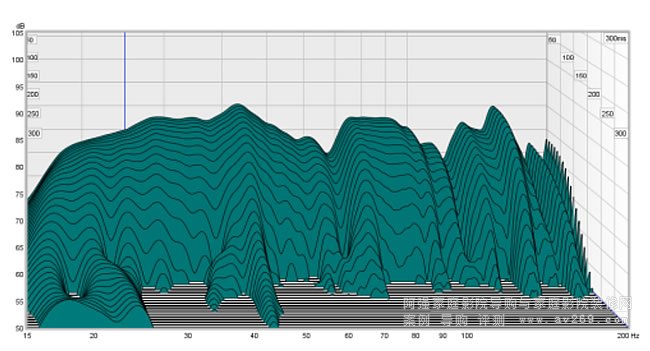

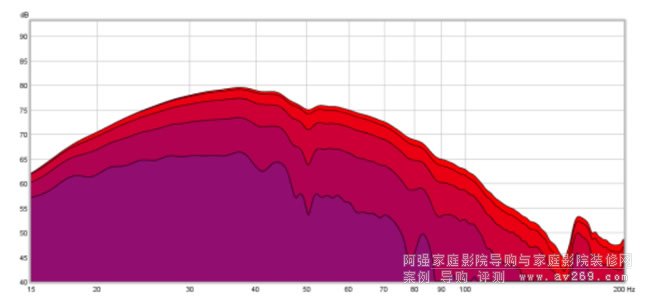

它们的衰减图显示了一个 2D 版本，其中响应以时间间隔绘制，在本例中为 150 毫秒。现在，让我们看一下包含房间响应的瀑布量。与以前的测量不同，这包括低音炮和电源。

我们现在可以看到房间模式的影响，大多数峰值都标有红点。特别是标记了一个。您可以看到它从一个在响应图中几乎不会被注意到的小峰开始。随着时间的推移，它以较慢的速度衰减 - 这被称为模态振铃。现在查看图表底部这些峰值突出的所有点。这是我们在腐烂和瀑布图中寻找的主要内容。

上面显示的房间可能被认为是一个不错的房间。它有轻质结构，石膏板/石膏板和木地板。适度的情商已被用于驯服一些峰值。事实上，许多房间会比这更糟糕，但是这个房间确实也需要声学处理来控制模态铃声。

这是一个更好的测量，它包括3个大型低音陷阱。衰减现在更加均匀，模态振铃已得到抑制。在纸面上仍有一些改进的余地，但这种性能水平将被认为是优秀的。主观上，结果非常紧凑和快速。

技巧
生成测量信号时，将带宽限制为 15 - 400 Hz。这将导致较小的文件大小（REW 文件很大）。
将时间窗口设置为 300 毫秒
注意图表限制，因为它们会影响图表的感知方式。旨在比较具有相同限制的图。
瀑布可能会产生误导。请注意，浅绿色瀑布在 25 Hz 以下的振铃似乎更差。实际上，改善很小，但深绿色的瀑布很早就滚落了。这使得它看起来好像腐烂更好。这就是衰减图被证明有用的地方，因为您可以更轻松地查看每个图的相对衰减。
