专访ELAC研发部主管 Rolf Janke 带你了解Concentro M准旗舰发烧箱

ELAC研发部主管— Rolf Janke

今年是Rolf Janke第二十八年在ELAC工作,品牌近年所有大事,包括研发JET高音、AS铝制混合单元、AS-XR铝制三明治加水晶压纹单元、X-JET同轴单元、VX-JET可调前后的同轴单元,以至研发Concentro和Concentro m,更是重要任务,主导各种技术、单元以及产业开发。

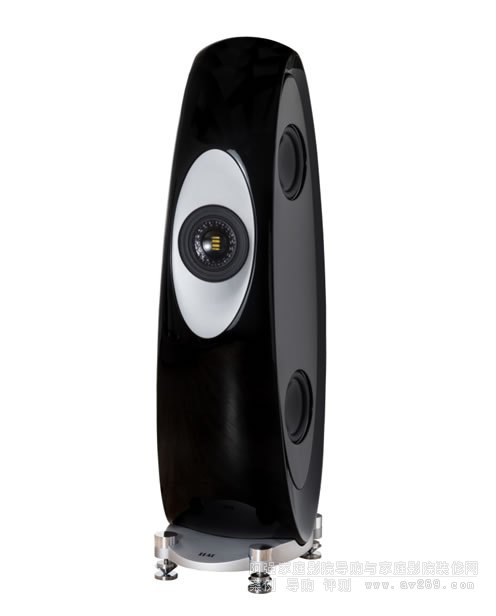

ELAC Concentro M

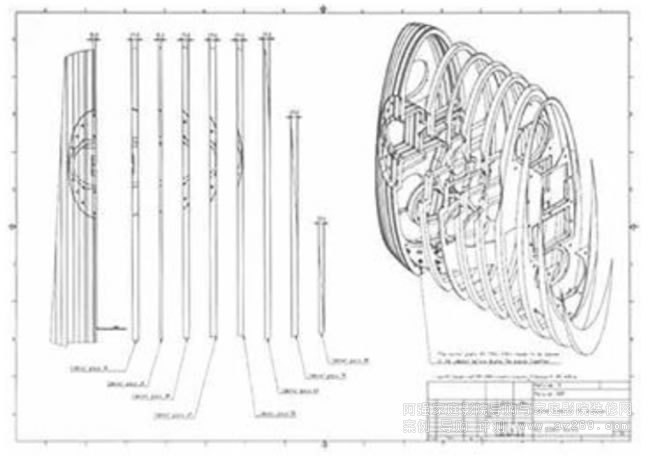

ELAC今年的焦点毫无疑问是Concentro M,虽然设计方向一致,不过除了声箱大小、单元数目和直径之外,还有其他不同之处。“Concentro与Concentro M的箱体采用同一种物料,都是MDF,只不过切割、组合方式有分别。Concentro由不同大小、形状的MDF,拼合出声箱及其内部间隔;Concentro M的造法是,先把一片片巨大的MDF板,以CNC铣床铣出一个个框架或曲面(视乎用于哪一个位置),然后拼合成一完整箱体。如此想法,灵感其实来自3D打印。”情况就如你正面面向Concentro M,然后在这个角度把它从左至右,垂直的切开成一片片,花点想象力将这个过程回带,就会明白所指为何。


“Concentro、Concentro M的箱体生产方式不同,但基本理念不变,就是模拟点音源发声。”可以想象一下,中央是VX-JET同轴单元,左上、左下、右上、右下各有一枚低音单元,四枚单元与VX-JET的距离一致,刚好是一个圆形,圆心就是VX-JET。“一般如此这身的扬声器,运作时其实不太安稳,因为衡程最大的低音单元,全数指向一边,例如正面,当它们运作时就会向声箱施加反作用力,令后者摇摆。”Janke在访问前一天的公开讲座环节上,亲自示范假如双手同时向前推,身体就会不自觉向后移;如果换成双手同时向左右推,身体就会非常安定,不会摆动。“所以把低音单元背对背连接,以Push-push、pull-pull方式运作,就可以抵消反作用力。”Concentro与Concentro M那四枚低音,正是基于这个原因,而采用现时的安装方式。


“虽然500系列和两款Concentro同样采用VX-JET单元,不过前者的中音直径较细,向下延伸大约在400Hz;后者可以低至100Hz以下,当然,我们没有把分频点定得那么低。两款VX-JET最外面那圈弹性圆环,会因单元前后移动而改变形状,它是导波器,控制声音扩散角度。Concentro这圈导波器大于500系列,故此扩散角度可以有更多变化。”
