TI 芯片
7纳米TI德州仪器DSP芯片
支持与 TMS 对接
便于远程操控，节省系统运营成本
内置 TINERMAX 影院扬
声器预设 缩短系统的调试
时间
专用图形用户界面
实现人机互动，令操作更直观
大尺寸 LCD 显示屏
系统状态信息一目了然
提供 USB 端口
用于预设文件导入导出

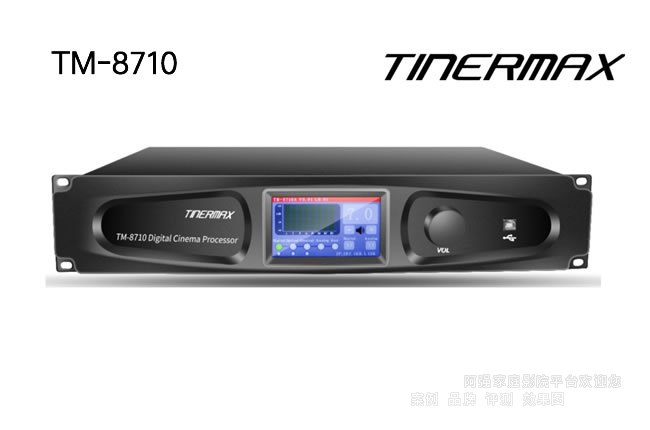

TM-8710 影院处理器由 TINERMAX 研发生产， 主要用于影院的音效提升与音量控制。 TM-8710 搭载高性能 德州仪
器DSP 处理芯片， 提供均衡设置、音量控制等功能，并配有专门设计的图形用户界面软件。
TM-8710 提供四种输入接口—模拟输入、数字输入、非同步输入与光纤同轴输入。模拟输入与数字输入用于连接
影院影音服务器以输入音频信号。非同步输入可连接 CD 或 DVD 播放器，光纤同轴接入线性立体声信号，用于背景
音乐播放。
TM-8710设有 4 个 HD-15 模拟输出接口，支持TINERMAX功放音频连接。 25- 针式与6P-凤凰插模拟输出接口可用
于连接第三方音频系统。
前面板大屏幕 LCD 持续显示系统的通道运行状况。音量控件可快速设置系统全局输出音量。简易直观的 专用图形用户界面软件将帮助用户快速搭建影院音频系统。
TM-8710 提供 1/3 倍频程图示均衡器，通过图形用户界 面可对音频系统进行精准设置。支持各类影院扬声器连接。
TM-8710 可搭配 TINERMAX 影院功放使用，可自动检测下游故障支持各类专用图形用户界面
LCD 显示屏：具有 320x180 像素分辨率。开机后，LCD 显示屏将弹出主页面，显示通道、IP地址与全局输出音量。
音量 / 编辑旋钮 ：支持长按、短按与旋转操作，可用于升级、调节全局输出音量、切通道设置编辑等
模拟输入按键 ：用于选用模拟输入接口处的信号。
AUX输入按键 ：用于选用AUX输入接口处的信号。
数字输入按键 ：用于选用数字输入接口处的信号。
音乐（非同步） 输入按键：用于选用音乐（非同步）输入接口处的信号。
哑音按键 ：用于开启或关闭哑音设置。
USB接口 ：采用 D 类 USB 接口，用于连接 USB闪存盘，进行预设文件保存或加载。
交流电源输入 ：电源要求 ：196-246VAC 50-60Hz 10W。

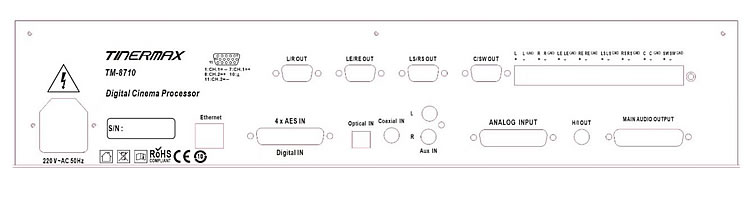

音乐（非同步）输入 ：采用一对 RCA 接口，用于连接 CD 或 DVD 播放器等设备， 输入立体声信号。
数字输入【DIGITAL INPUT】：采用 HD-25 接口（母头），用于连接影音服务器，最高可输入 7.1 声道音频信号，支持 PCM 音频 @ 96、48、44.1、
32kHz（16、20 或 24 位）与 Dolby Digital音频（@所有数据位与采样率）格式。
模拟输入【ANALOG INPUT】：采用HD-25接口（母头），支持 8 通道输入， 用于外接 300mVRMS （参考）
输入信号。
局域网端口【LAN】：采用 RJ45 接头，带 LED指示灯，可用于 TMS（Theatre ManagementSystem，影院管理系统）系统通讯，或用于连接控制电脑，进行用户界面软件操作或固件更新。
模拟输出 1【ANALOG OUTPUT 】：采用 HD-25接口（公头），支持 8 通道输出，用于连接第三方音频系统。
模拟输出 2【ANALOG OUTPUT】：包含 4 个HD-15公头接口（左 /右、中/超低、左环绕 / 右环绕、左后环绕 / 右后环绕），支持连接TINERMAX 影院功放，用于模拟音频输出与故障信号输入。
模拟输出 3【ANALOG OUTPUT】：包含 4 个P-6凤凰插接口（左 /右、中/超低、左环绕 / 右环绕 、左后环绕 / 右后环绕）
