NAGRA HD DAC X 瑞士南瓜超级解码器介绍

NAGRA HD DAC X 瑞士南瓜超级解码器是对世界著名款式 Nagra HD DAC 的进阶设计。 采用了 HD PREAMP 中的众多先进技术。音质温暖且有质感,同时具有极致动态表现和更宽的频率响应,打造出极高保真度,远超其他任何数模解码器。

所用电源系统极为精密,它使用超快的碳化硅整流二极管,超低噪声电压调节器以及由超级电容组组成的虚拟电池,容量是 HD Preamp 的三倍。新型 HD DAC X 包括不少于 37 个稳压超低噪声独立电源。HD DAC X 在 RCA 和 BNC 上均具有 AES-EBU,S/P-DIF,还具有 2 组 Nagra Link 单模 ST-1 光学输入,以应对将来的 Nagra 高清音源使用。USB 输入采用专有软件,该软件围绕 8 核 X-Mos 芯片设计。

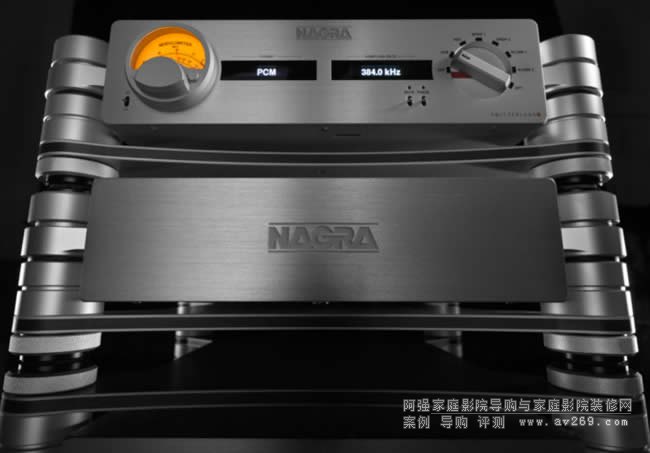

NAGRA HD DAC X 瑞士南瓜超级解码器

这款新型 Nagra HD DAC X 使用了超高精度和超低抖动时钟。所有内部计算由高性能 FPGA 进行。任何输入信号都将转换为 DSD 256 格式(11.2 MHz 采样率)。

主数字电源的噪声水平比 HD DAC 低 30 倍,而 HD DAC使用的已是低噪声电路。这些新电源的噪声量级为 0.4 到 0.8 µV rms(从10 Hz 到 100 kHz)。仅数字部分就使用了 16 个超低噪声电源。数字输入和 D/A 板构建在 8 层结构的高精度 PCB 上。

模拟部分非常的出众。曾用于 Nagra HD DAC 的成熟解决方案得以保留和改进。同 HD PREAMP 一样,采用了双单声道拓扑。从数模解码板出来的模拟信号被送到对称电流放大器,大大降低了阻抗。这一独特部分性能水平惊人,级间变压器的 28 H 感性负载的上升时间仅约为 1800 V / µS。它无需反馈,也不提供任何增益。

自制变压器
电压增益只能通过新一代的 Nagra 变压器实现。这些变压器的另一个作用是使音频信号不平衡,从而击打单端电子管级。这些变压器是由我们技巧纯熟的专业变压器技术人员在瑞士的 Nagra 车间内专门制造的。这些变压器需经过严格的质量测试,它们的性能表现是这款新型 Nagra D/A 整体质量的关键。

在变压器之后,经由两个军规 JAN5963 NOS 电子管组成的组件(每个通道一个),阻抗会进一步降低。这一阶段采用阴极输出设计。每个灯管的加热灯丝电压都可单独调节,以使自噪声降至极低。这一阶段设计为没有反馈。这一部分使用了许多特殊组件,其中一些是根据 Nagra 的规格定制的。

Nagra 机械工程师调整了新设计的 HD Preamp 所使用的避震架,进一步将麦克风的共振降到新低。

众多奖项
HD DAC X 在上一次的落基山音频音乐节上发布,并获得了五项最佳音乐奖。

“…在所有的产品中,使用高解析度的 2xHD Storyville Records 翻录了 Sonny Boy Williamson 的 The Blues 或The Sky is Crying(DSD 256),后者录制时他可能已经 66 岁了,这让我大吃一惊。充满亲密气息的声线,男人沧桑的说话声与仍然完好无损、出人意料的甜美歌声之间的巨大反差,这一切都深深吸引了我。”Jason Victor Serinus, Stereophile

“ Carmen Gomes 的 Sings the Blues 专辑中的曲目,虽然仅是 DSD 版本,但听起来也很棒。如果这还不够,那么 1948 年 Peggy Lee 的美妙录音,rescued from acetate masters,……则彻底惊艳了我。”

紧随其后的是 Nagra/Rockport,Julie Mullins 的最佳表演奖:
“谈到出众的声音和出色的样品材料,Nagra 推出了其全新的 HD-DAC-X(6.5 万美元),以及其它 HD-line 电子产品,复古的 Nagra 磁带座和 Rockport 扬声器。René Laflamme 展示了无数录制良好的曲目,从 Norah Jones 的新现场专辑(升级为 DSD256)到 Sonny Boy Williamson,再加上 Rare Gems,例如 1948 年 Peggy Lee 的以数字文件传输的单声道录音“Bye, Bye, Blackbird”,她的声音比起之后材料中的声带表现出了更朴实的自然风情……一些表演者走进来并欢呼:“真让人激动啊!”

技术参数
电子器件

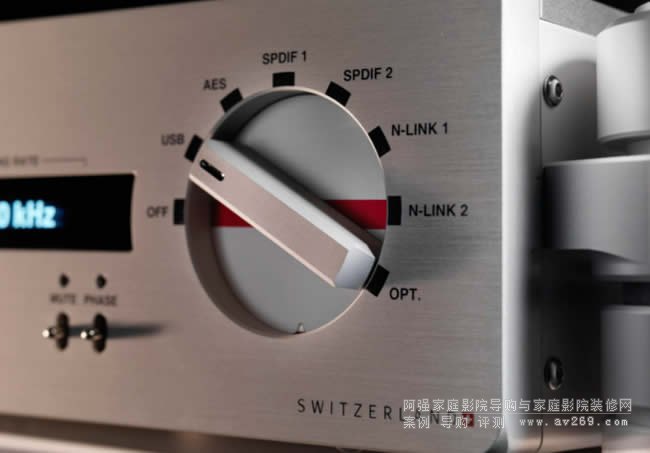

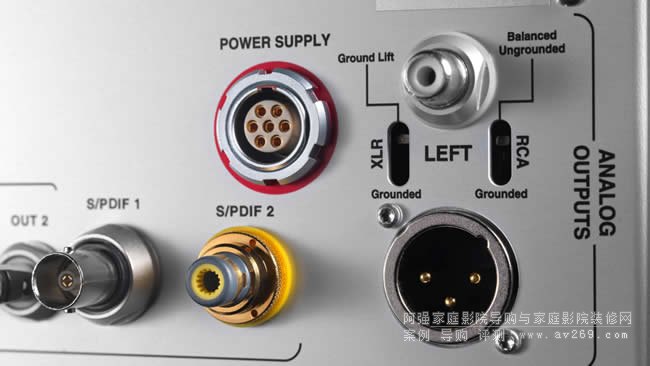

数字输入: 1 个 AES/EBU,2 个S/PDIF,2 个 NAGRA-LINK,1 个光纤,1 个音频 USB(UCA2)

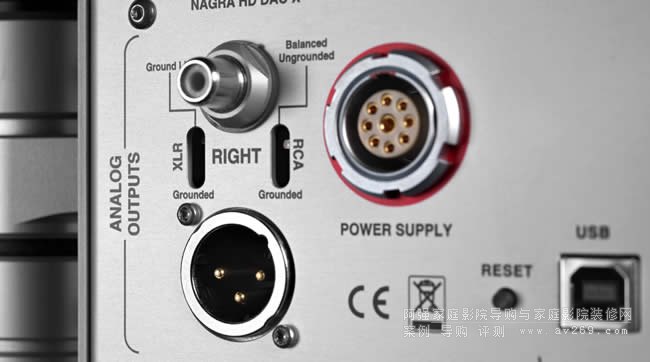

模拟输出: 1 立体声 RCA
1 立体声 XLR
输出电平: 1.5 VRMS
输出阻抗: < 200 ohm
模拟输出噪音等级: -128 dBr @ 1 kHz 1.5 V
无需考虑
失真: < 0.02 % @ -20 dBfs
< 0.005 %(H2 过滤) @ -3 dBfs
频率响应: 5 Hz – 40 kHz  +0 / -1 dB
串扰: > 110 dB @ 1 kHz
> 100 dB @ 20 kHz
声道间相位 < 0.05 ° @ 1 kHz
< 0.3 ° @ 20 kHz
< 0.5 ° @ 50 kHz
远程自动: 输入 1x 3.5mm(1/8英寸)立体声 Jack 插孔 – 输入命令
输出 4x 3.5 mm(1/8英寸)立体声 Jack 插孔 – 通过继电器进行输出切换
家庭自动化: 1 个 SUB-D9 连接件 – RS232 115200 位/秒,8 个数据位,无奇偶校验位,1 个停止位
主电源: 100V~, 115V~, 120V~, 127V~, 230V~ 或 240V~
不可调 – ±10%,50-60Hz
能耗: 最高 170 W
电源保险丝: S230V~ 至 240V~ -> T 2A L (FST 5x20mm 250V)
100V~ 至 127V~ -> T 3.15A L (FST 5x20mm 250V)
工作温度: +15 °Cto+35 °C (+59 °Fto+95 °F) – 温和环境下
工作环境: 仅室内 – IP30
尺寸: 电源箱 (HD PSU) 433x436x121 mm(17.05×17.17×4.76 英寸)
音频设备机箱 433x436x121 mm(17.05×17.17×4.76 英寸)
重量: 电源箱 (HD PSU) 16.5 kg(36.38 磅)
音频设备机箱 13.5 kg(29.77 磅)
