这里是领控智能影院系统施工布线指导手册指导文件，仅供参考，具体实施请和提供商确认。

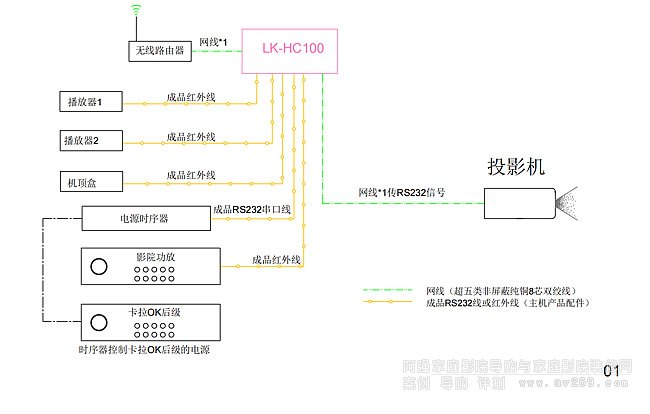

LK-HC100影院控制系统拓扑图

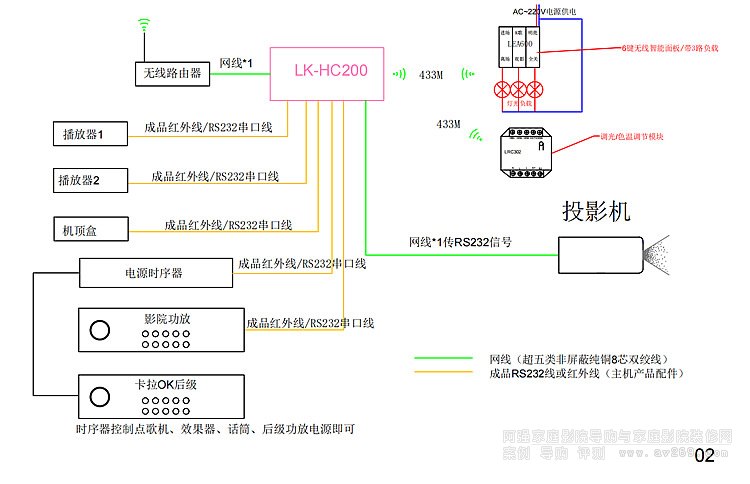

LK-HC200影院控制系统拓扑图（带LEA600面板版本）

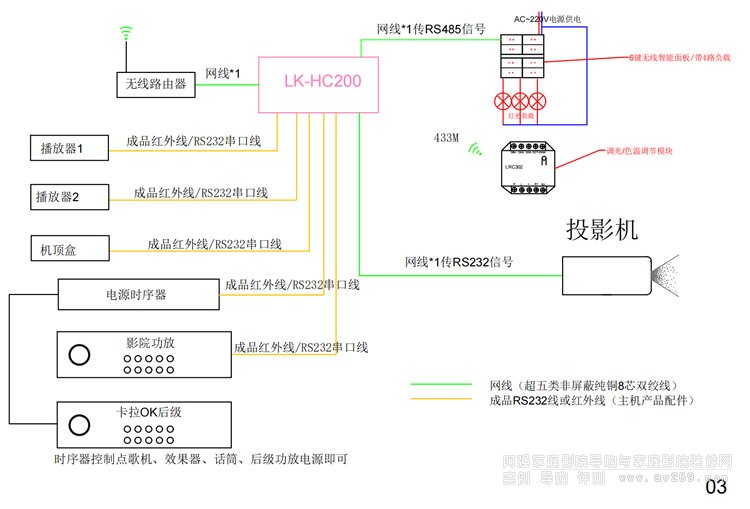

LK-HC200影院控制系统拓扑图(带TPN-K8/F面板版本)

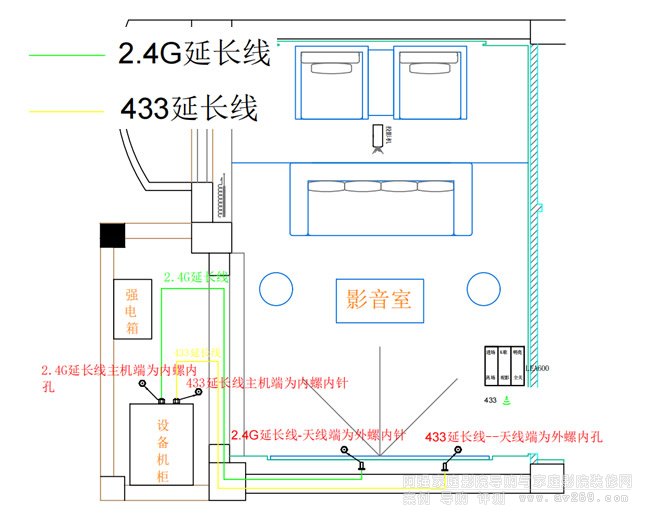

2.4G/433天线延长线布线示意图
2.4G延长线布线说明：
1:.主机与遥控器通讯空旷距离10米信号稳定，通讯距离超过10米，或者主机与影音室未在一个房间中间有阻挡物，需提前布2.4的延长天线至影音室内。
2.布线方式:天线延长线内螺内孔端放置在影音中控主机一端，延长线外螺内针一端放置在影音室幕布后方悬空即可。
433延长线布线说明：
1.主机与无线面板/无线调光模块通讯空旷距离15米信号文档，通讯距离超过15米，或者主机与影音室未在一个房间，中间有阻挡物，需提前布433m的延长天线至影音室内。
2.布线方式:天线延长线内螺内针端放置在影音中控主机一端，延长线外螺内孔一端放置在影音室幕布后方悬空即可。

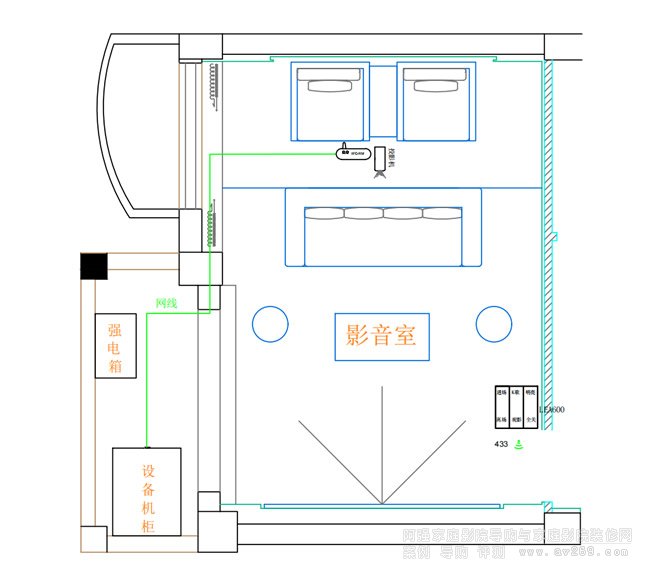

IFC-RM延长线布线示意图
IFC-RM延长线布线说明： 1.机柜与影音室相隔距离超过10米，或 者主机与影音室未在一个房间中间有阻 挡物，需提前布网线至影音室内。 2.布线说明：IFC-RM模块一般放置于投 影机上方（如果使用电视则放置与电视 背后），则需要从主机处布置一条网线 到投影（电视）。

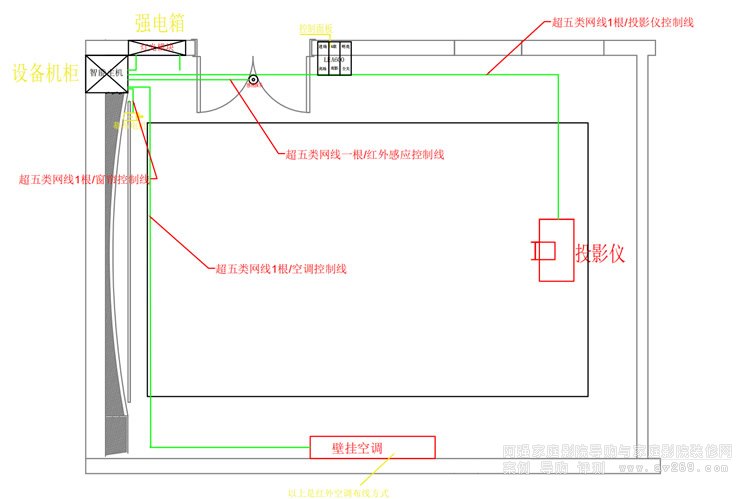

影院弱电施工布线示意图（带LEA600面板版本）
备注：弱电布线说明 1.投影仪1根网线到主机。 2.有窗帘/幕布需要控制需从窗帘电机处布一根网线到中控主机位置，窗帘或幕布需支持干接点控制方式 3.带红外遥控器控制的空调如需接入系统控制，从空调内机处布一根网线到主机，通过红外接入控制，布线距离不宜超过20 米。4.人体感应探头处布一根网线至主机处，通过主机后INPUT端口接入系统控制。 5.影音中控主机处需1根连接外网的网线。
6.主机与影音室不在一个房间需预留2.4G和433M天线延长线至影音室幕布后方。
注：以上布线根据现场实际设备进行布线，没有窗帘/空调/感应等设备不需要布相应的控制线。

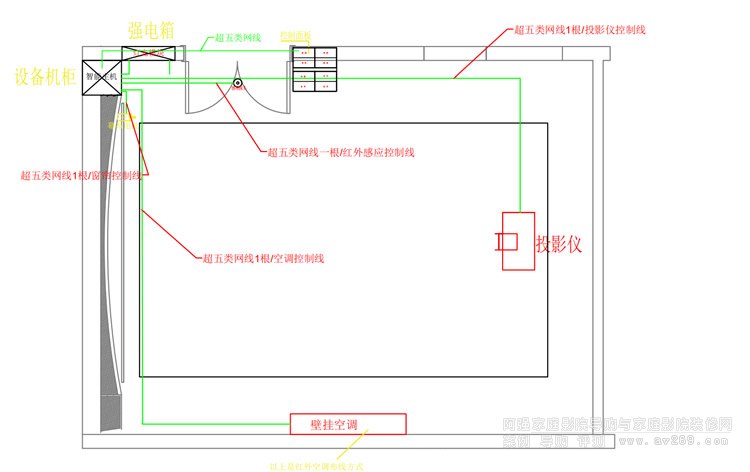

影院弱电施工布线示意图（带TPN-K8/F面板版本）
备注：弱电布线说明 1.投影仪1根网线到主机。 2.有窗帘/幕布需要控制需从窗帘电机处布一根网线到中控主机位置，窗帘或幕布需支持干接点控制方式 3.带红外遥控器控制的空调如需接入系统控制，从空调内机处布一根网线到主机，通过红外接入控制，布线距离不宜超过20 米。4.人体感应探头处布一根网线至主机处，通过主机后INPUT端口接入系统控制。 5.影音中控主机处需1根连接外网的网线。
6.主机与影音室不在一个房间需预留2.4G和433M天线延长线至影音室幕布后方。
7.面板到主机处布一根网线做RS485通讯线。
注：以上布线根据现场实际设备进行布线，没有窗帘/空调/感应等设备不需要布相应的控制线。

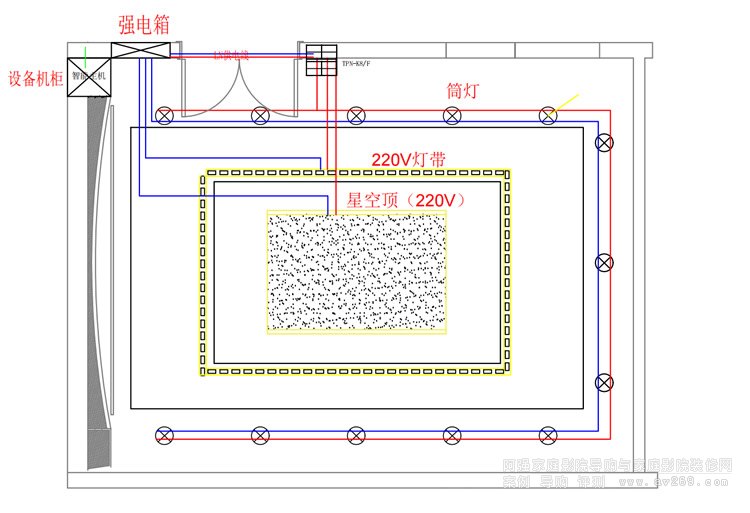

影院灯光只控制开关施工布线示意图（带TPN-K8/F面板版本）
备注：强电布线说明
1.进门口TPN-K8/F面板处预留零线火线供 电线。
2.每路灯光回路只控制火线，布线时需将每一路需要控制的灯具火线单独到 TPN-K8/F面板处。灯具零线可直接从配电 箱中布线到灯具。

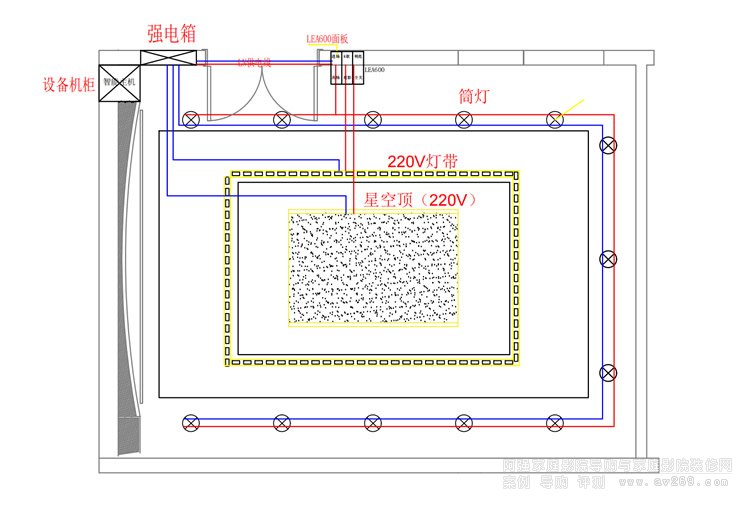

影院灯光只控制开关施工布线示意图（带LEA600面板版本）
备注：强电布线说明
1.进门口LEA600面板处预留零线火线供电 线。
2.每路灯光回路只控制火线，布线时需将 每一路需要控制的灯具火线单独到LEA600 面板处。灯具零线可直接从配电箱中布线 到灯具。

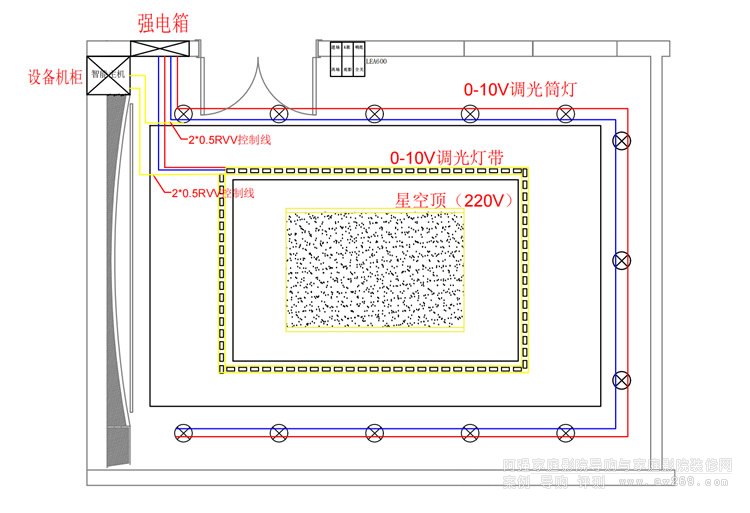

影院调光施工布线示意图
备注：调光布线说明
1.灯具零线火线从强电箱到灯具。
2.需要调光的每一路筒灯、灯带单独1根 2*0.5的RVV控制线到设备机柜。

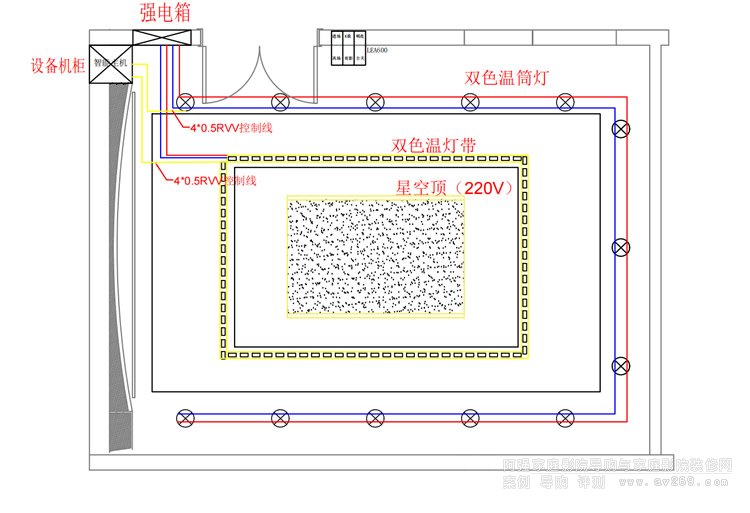

影院调色温施工布线示意图
备注：双色温调光布线说明
1.灯具零线火线从强电箱到灯具。
2.需要调色温的每一路筒灯、灯带单独1根4*0.5的RVV控制线到设备机柜。

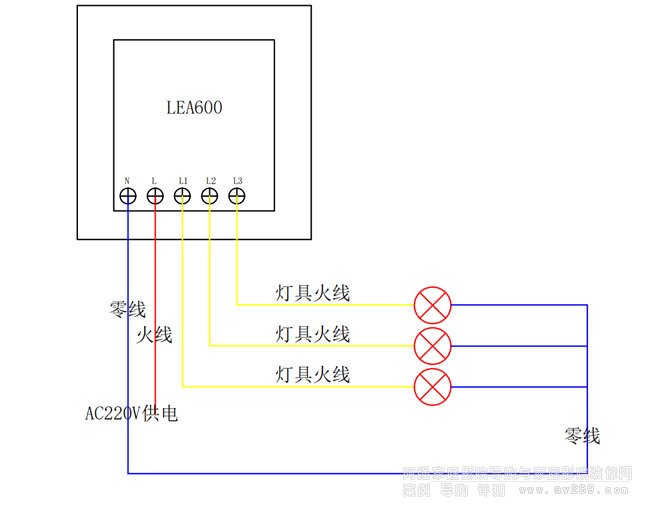

LEA600面板接线示意图
接线说明：
1.LEA600面板为AC220V供电，LN端口接入220V电压。
2.L1/L2/L3端口分别接入3路灯光负载的火线。
3.灯光的零线不接入LEA600面板，可直接到强电箱。

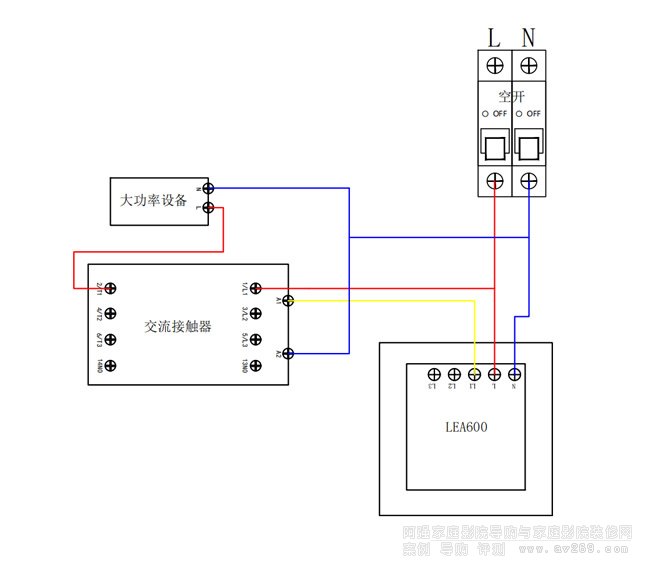

LEA600面板大功率负载接线示意图
接线说明： 1.当负载功率超过LEA600面板的额定负载 时需要接入交流接触器来实现小电流控制 大电流设备。
控制原理：
1.LEA600面板控制交流接触器的电源。
2.交流接触器控制大功率设备的火线。

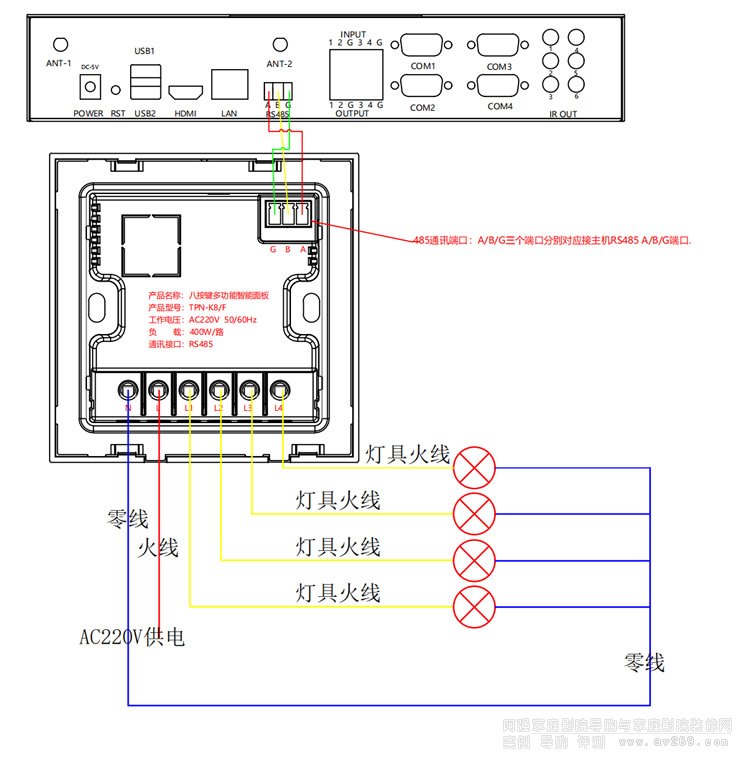

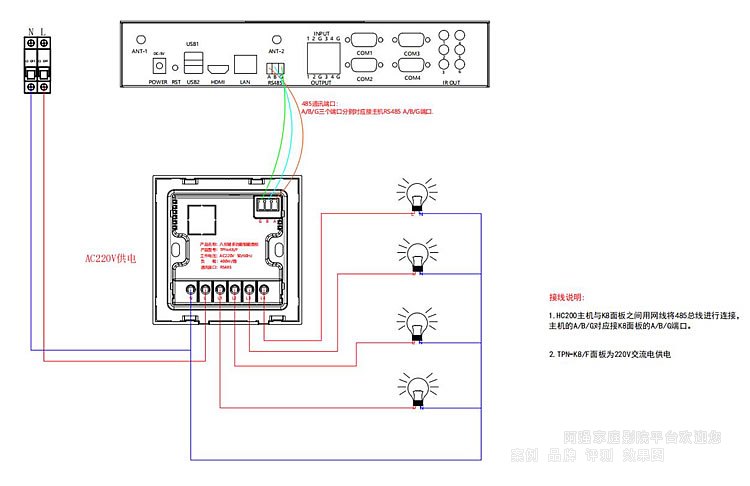

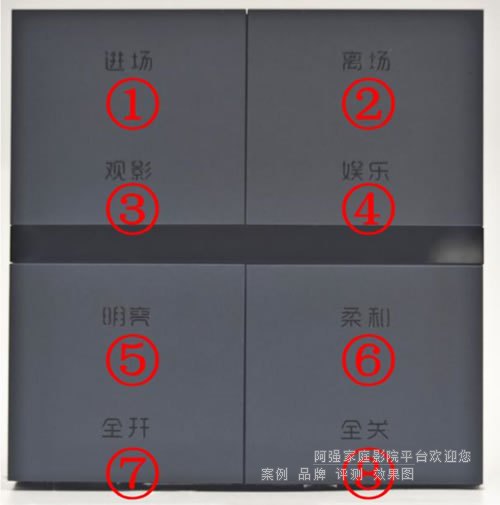

TPN-K8/F面板接线示意图
接线说明：
1.TPN-K8/F面板为AC220V供电，LN端口接入220V电压。
2.L1/L2/L3/L4端口分别接入4路灯光负载的火线。
3.灯光的零线不接入TPN-K8/F面板，可直接到强电箱。

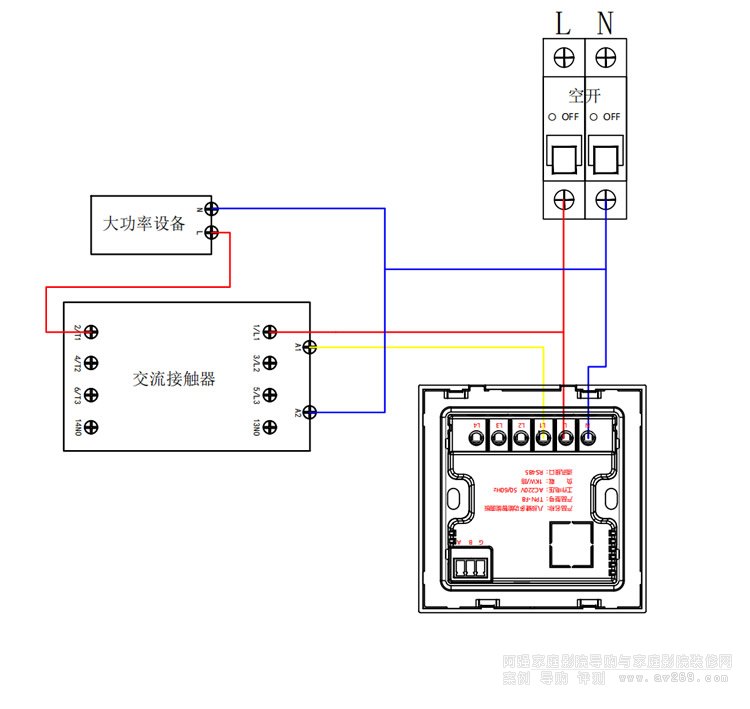

TPN-K 8/F面板大功率负载接线示意图
接线说明:
1.当负载功率超过TPN-K8/F面板的额定负载时需要接入交流接触器来实现小电流控制大电流设备。
控制原理:
1.TPN-K8/F面板控制交流接触器的电源,
2.交流接触器控制大功率设备的火线。

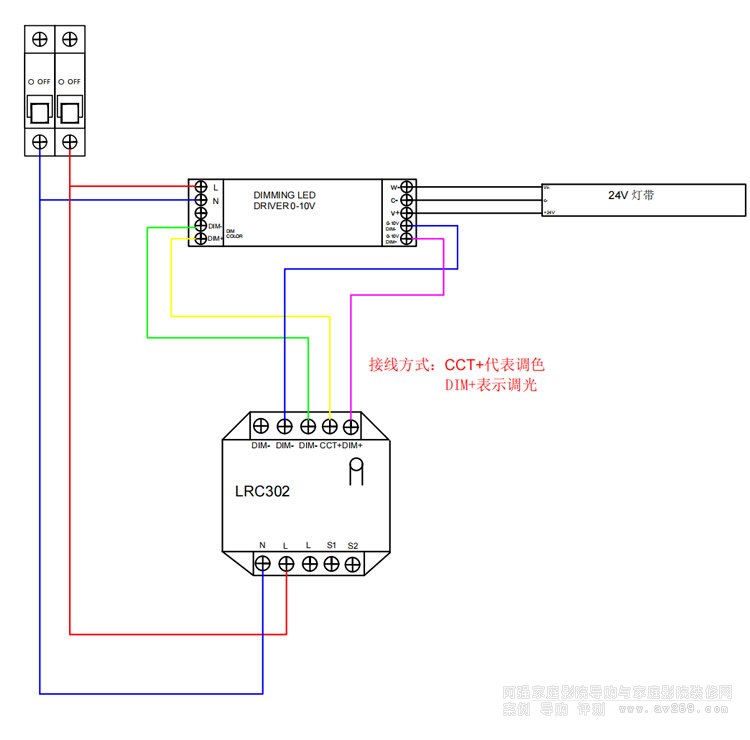

LRC302模块接调色温灯带接线示意图
接线说明：
1.LRC调光模块LN端接入220V强电供电。
2.CCT表示色温调节/DIM表示调光分别对 应接驱动电源的CCT和DIM。
3.DIM-对应接驱动电源的信号负极。

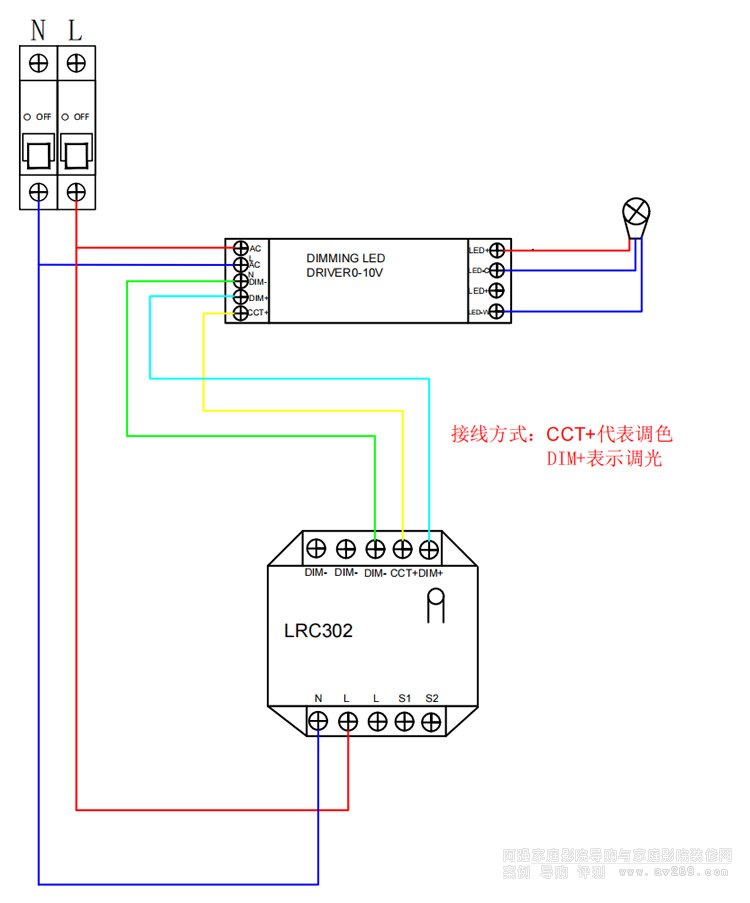

LRC302模块接调光筒灯接线示意图
接线说明：
1.LRC调光模块LN端接入220V强电供电。
2.DIM+/DIM-为第一路调光对应接驱动电源的0-10V输入正负极。
3.CCT+/DIM-为第二路调光对应接驱动电源的0-10V输入正负极。

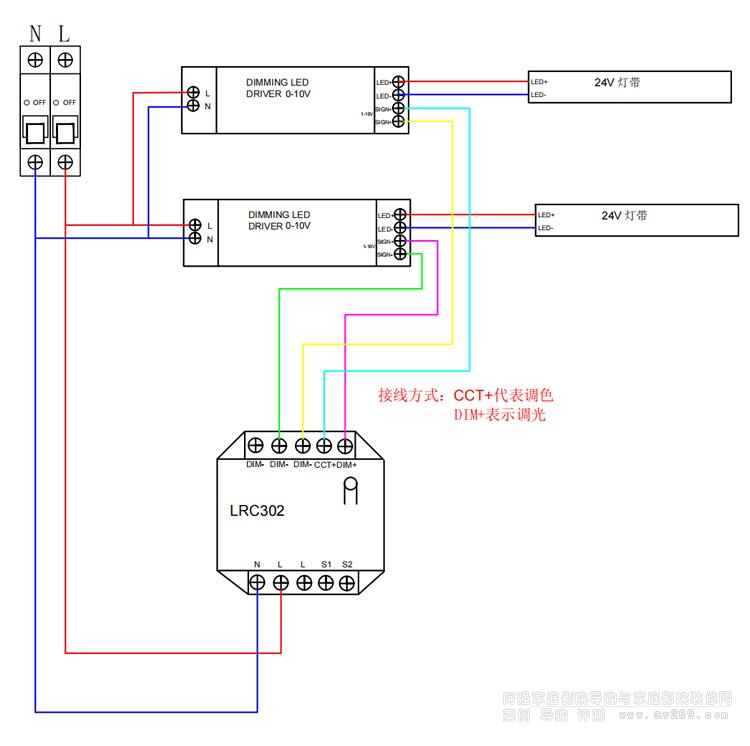

LRC302模块接调光灯带接线示意图
接线说明:
1.LRC调光模块LN端接入220V强电供电。
2.DIM+/DIM-为第一路调光对应接驱动电源的0-10V输入正负极。
3.CCT+/DIM-为第二路调光对应接驱动电源的0-10V输入正负极。

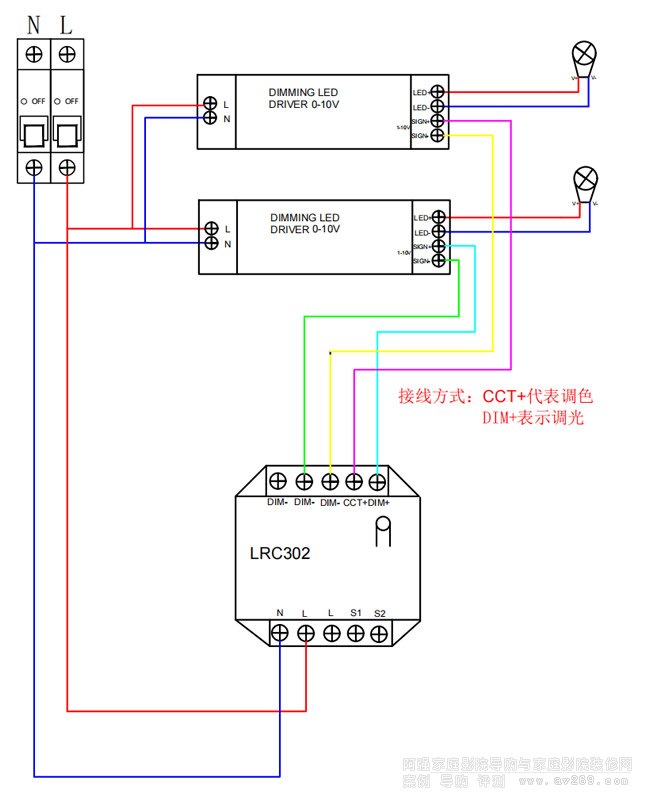

LRC302模块接调色温筒灯接线示意图
接线说明：
1.LRC调光模块LN端接入220V强电供电。
2.CCT表示色温调节/DIM表示调光分别对 应接驱动电源的CCT和DIM。
3.DIM-对应接驱动电源的信号负极。
