接下来我们又到了拆机环节。
首先来说，杰科G5800并不是很好拆，整个机身需要拧下很多颗螺丝，才能够看到内部细节。并且，由于机器内部存在高压，所以老妖我并不建议G5800的玩家朋友们私自进行拆机操作。

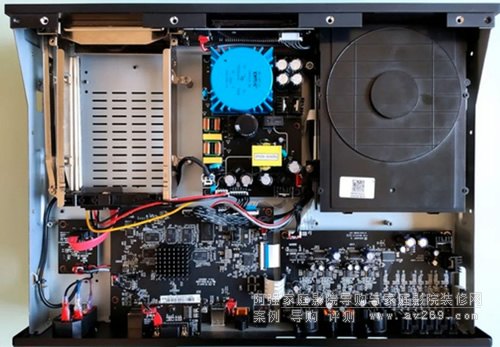

▼G5800的内部采用了大量的金属屏蔽罩，以隔绝强弱电、高低频、数字模拟之间的电磁干扰。去掉屏蔽罩之后，可以看到供电模块在正中，主板位于下侧，硬盘仓在左上角，光碟机在右上角。散热风路从硬盘仓底部、光碟机底部进风，热风通过左右侧和后部的出风口排出。合理的风道，配合合理的布局，实测散热效果非常理想。

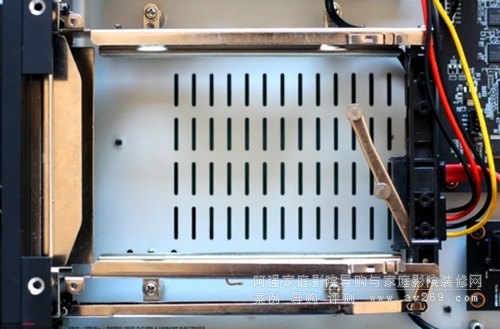

▼硬盘仓细节，支持读取8TB硬盘。

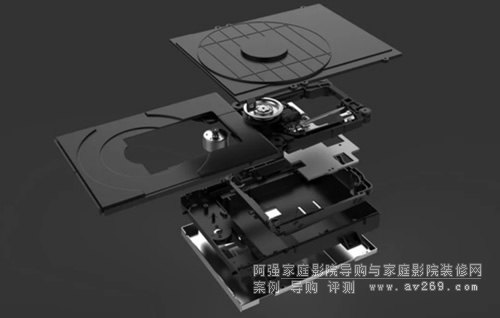

▼借用一张官方图片展示一下光碟机构造。杰科的读碟伺服系统自然不必多说，说重点，G5800配备了索尼481光头，其读盘流畅度、耐用度和散热性都非常优秀。

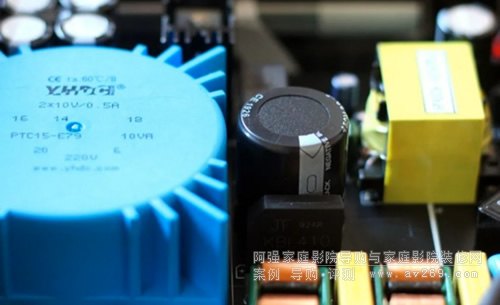

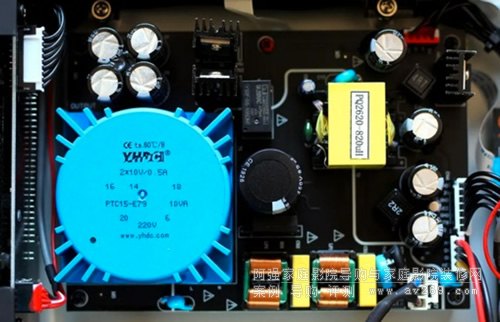

▼G5800采用分离式线性电源为数字电路、模拟电路独立供电。这使得各部分电路之间的供电互不影响，将干扰降低到了最低程度。使用耀华德昌的封闭板载环形变压器PTC15，环牛漏磁小、噪音低、效率高、输出稳定、空载电流小，被公认为是音响设备专属的供电方式之一。值得表扬的是，这颗环牛的工作温度控制在28°C以内，效率接近80%，抗电强度达到了4000V/1分钟，空载损耗小于0.3VA，可以说是冷静又优秀。

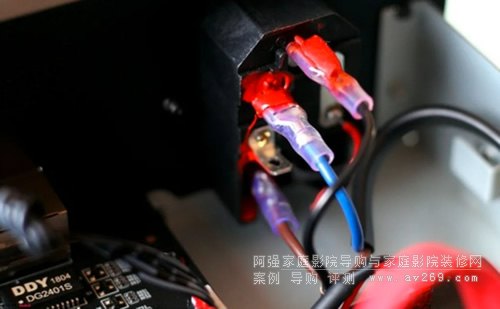

▼供电模块的细节1：线路保护，绝缘套+绝缘漆。

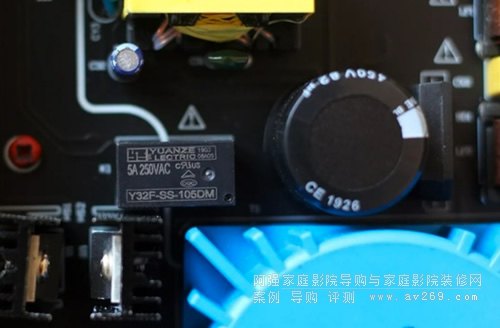

▼供电模块的细节2：元则Y32F-SS-105DM继电器，耐冲击电压5000V，机械寿命达1000万次。

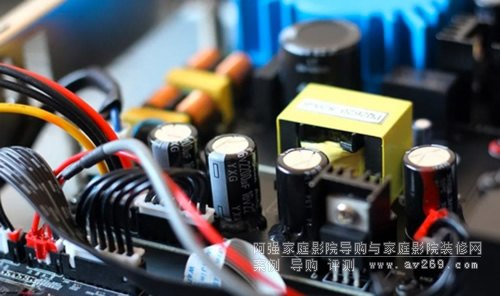

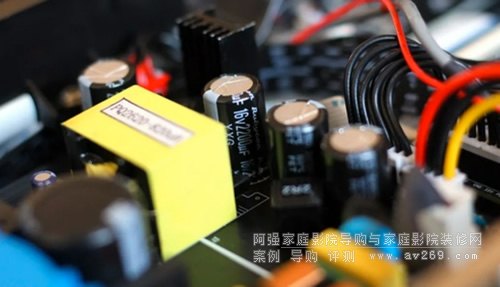

▼供电模块的细节3：器件排布。

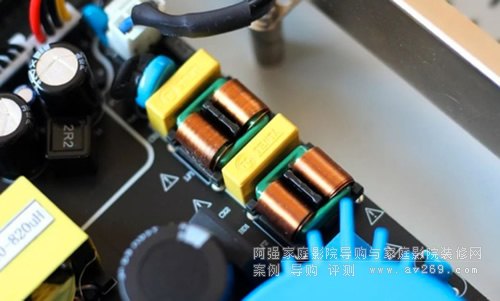

▼供电模块的细节4：安规电容用在电源滤波器里，分别对共模、差模干扰起滤波作用。这两颗天泰的安规电容耐电压达到2000V。

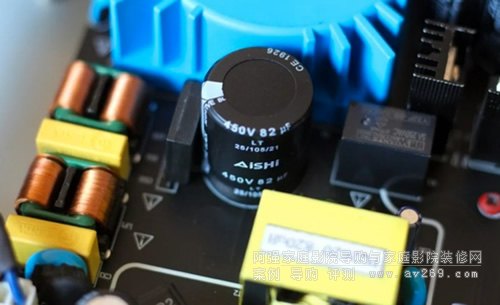

▼供电模块的细节5：艾华电容。
▼供电模块的细节6：日本红宝石电容。低频电路滤波堆料，低音效果的保证！
▼供电模块的细节7：整流桥KBL410。给几个参数你体会一下，最高反向峰值电压：1000V 、最大平均整流电流：4A 、最大峰值浪涌电流：150A 、最大反向漏电流：5μA。
总体来说，整个供电模块前后级设计与用料非常讲究、不惜成本。老妖我在试音的时候没有听到任何底噪，能做到这一点真的不容易，这个要给一个大大的赞，强烈建议各位去实体店试听！

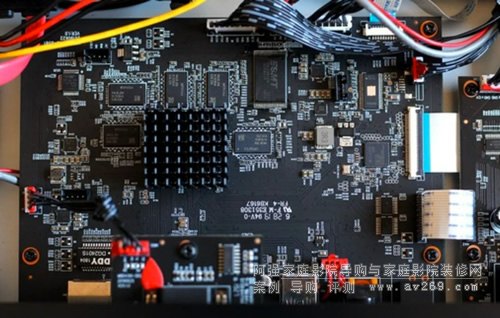

▼再来看主板，MT8581CAAV的CPU有散热片覆盖，整个板子的工艺水准很高，PCB布线也尽显大厂风范。

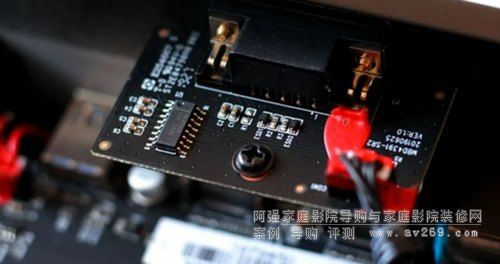

▼RS232串口控制板，使用德州仪器的MAX232E芯片。虽然是一个边缘器件，但小板的做工一点都不将就。

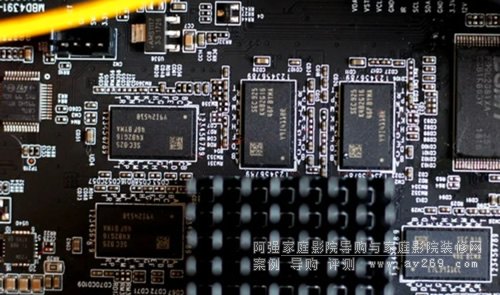

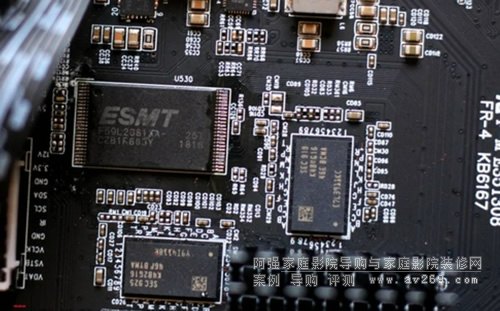

▼内存也不含糊，G5800采用了三星DDR3内存颗粒。
▼台湾晶豪2Gb（256MB）闪存颗粒。

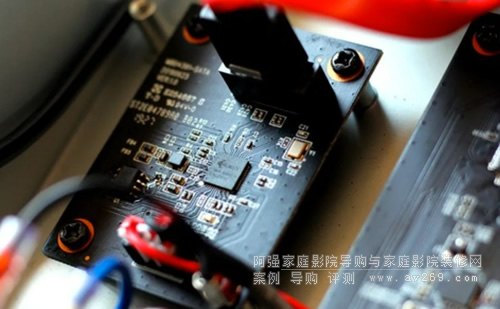

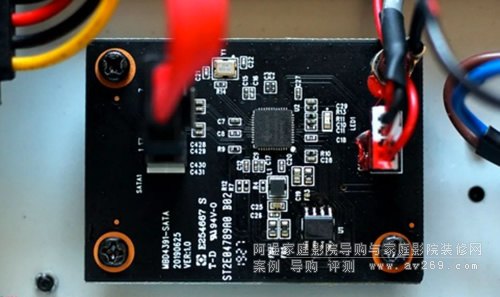

▼SATA小板，USB3转SATA芯片使用了JMS578，速度6Gb/S，支持TRIM和SMART指令。官宣连续读写速度能够达到430MB/S。
▼从这个角度看一下做工。

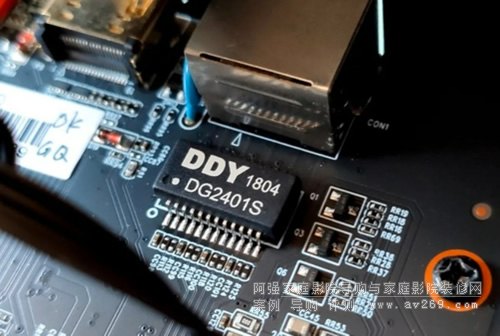

▼千兆以太网控制器集成在了CPU中，前置滤波器。

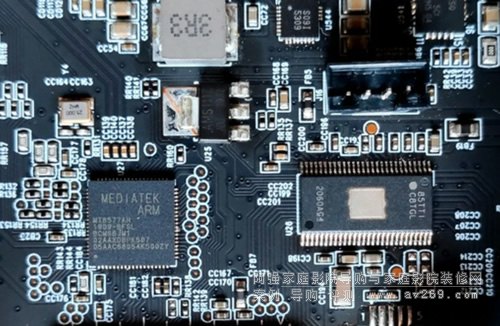

▼联发科MT8577AN负责光碟机的控制。这颗芯片在其他品牌的蓝光机上也经常见到。

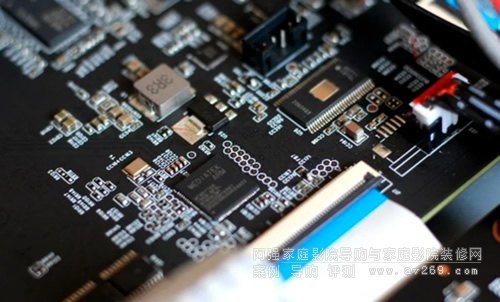

▼换个角度看一下工艺。

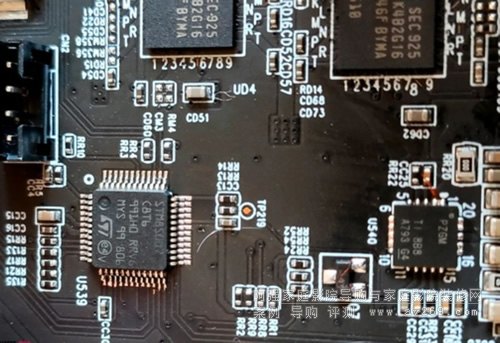

▼意法半导体的8位MCU。

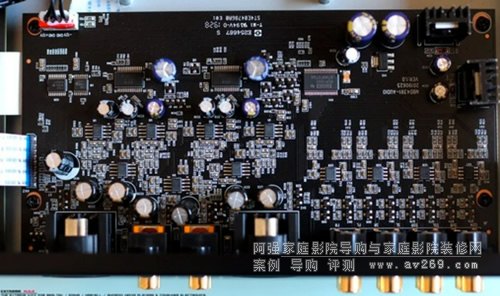

▼数模转换（DAC）部分也是G5800的一大杀手锏。DAC性能的高低，会直接影响数字信号转换为模拟信号之后的准确度、信噪比、分离度等等。G5800使用了三颗发烧级DAC芯片、11颗运放之皇，官宣动态范围达到了123dB。

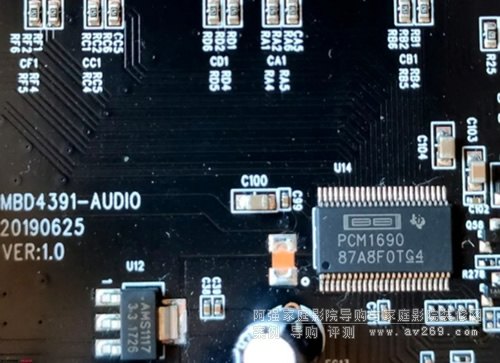

▼第1颗DAC芯片，德州仪器的PCM1690，采样率192kHz，信噪比达到113dB。

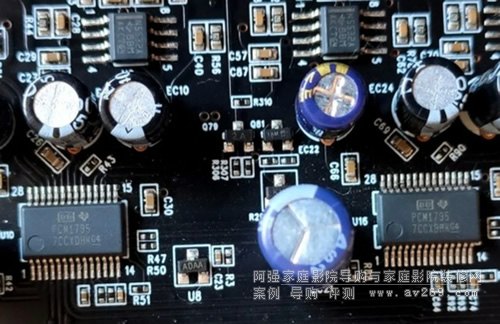

▼第2、3颗DAC芯片，德州仪器的PCM1795，采样率200kHz，信噪比高达123dB。

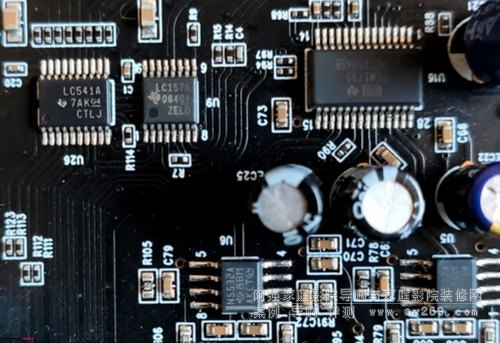

▼XLR全平衡模拟音频输出和RCA输出，使用了7颗运放之皇N5532A。

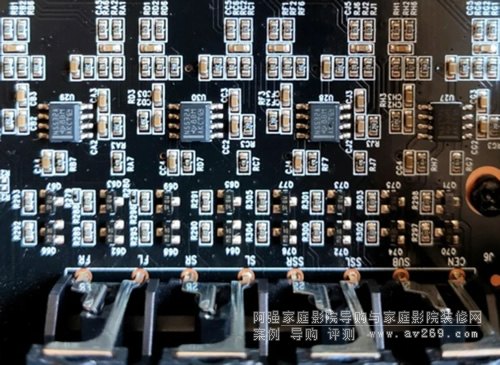

▼7.1声道独立输出，使用了4颗运放之皇N5532A。
