JBL SDA7200后级功放 7声道200W

 JBL SDA7200后级功放 7声道200W

• 7路RCA输入端子
• 7组扬声器输出端子
• 额定功率:200W RMS 每声道8 Ohms from 20Hz to 20kHz
• 匹配扬声器最低阻抗4 Ohms
• 增益:34dB
• 频率响应:20Hz to 20kHz +0.1dB/-0.1dB
• 总谐波失真:Less than 0.05% at full power ratings
• 信噪比:Greater than 108dB
• 触发器电压:3.3 to 24 Volts DC ± 10%, 3.5mm T/S jack
• 电源电压:230V 50Hz 7 Amp (export)
• 尺寸 (H x W x D): 15.2cm x 43.8cm x 41.3cm
• 重量: 12kg

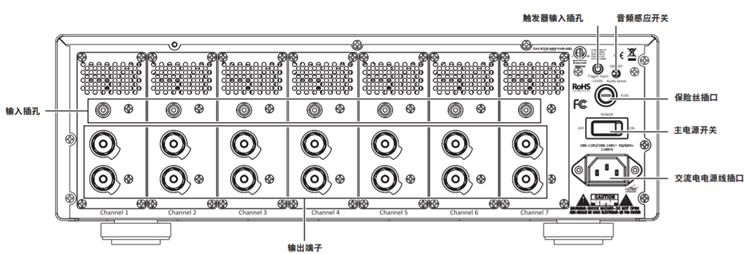

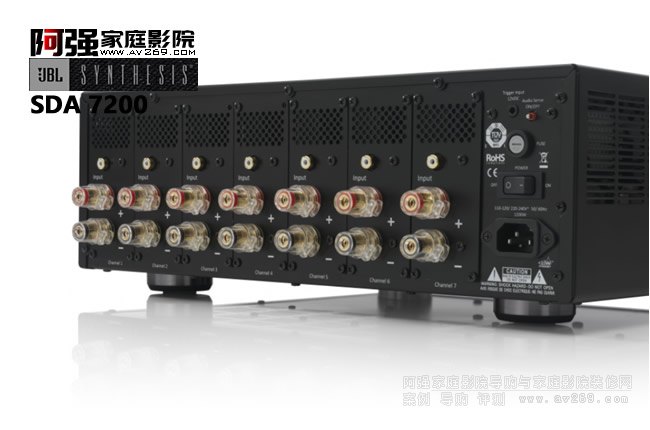

输入插孔:请将这些插孔连接至环绕声处理器或外部 EQ 的音频输出。

注意:所有通道都是一样的,您可以将处理器或 EQ 的任何输出通道连接至任何输入。
输出端子:通过功放的线缆,将这些端子连接至扬声器。请时刻注意极性的准确,SDA-7200 上排的正极/红色输出必须连接至扬声器的正极/红色端子;SDA-7200 下排的负极/黑色端子则必须连接至扬声器的负极/黑色端子。
注意:使用裸线连接时,请确保来自任何扬声器连接的绞线不会互相接触,也不要接触到后面板任何部分;同时,请确保正极和负极线缆不会互相接触。
注意:将扬声器线缆连接至端子后,请用手将扬声器的接线柱螺母拧紧。请勿使用工具,也不要太大力。
触发器输入插孔:如果需要让功放自动打开/关闭,请选择一款能够发出 5VDC 至 16VDC 的兼容产品,然后将其触发器输出连接至此插孔。请使用功放随附的触发器线缆,或每一端都有一个 3.5 mm单声道连接器的任何线缆。
注意:如果有线缆连接至此插孔,前面板的待机/开机开关 3 将会被停用。
主电源开关:要使用产品,请将此开关调拨至 ON(打开)位置。处于 OFF(关闭)位置时,功放即断开交流电连接,并且对任何控制都不会有任何反应。正常操作过程中,此开关应保持在 ON(打开)位置;如果因度假等原因而长时间不使用设备,请将此开关调拨至 OFF(关闭)位置。

 JBL SDA7200后级功放 7声道200W

交流电电源线插口:请将设备随附的交流电电源线连接至此插口,电源线插头插入交流电插座。
保险丝插口:如果功放完全无法使用,可能是其保险丝熔断。更换保险丝前,请先将主电源开关调拨至 OFF(关闭)位置,这是非常重要的。
重要注意事项:为确保持续的安全和正常操作,更换保险丝时,请使用类型和额定值都与原装保险丝相同的保险丝。如有任何疑问,请勿自行更换保险丝,并请联系您的经销商或安装专员。
音频感应开关:此开关是用于决定如何打开 SDA-7200(或激活以进行操作)。
• SDA-7200 出厂时,此开关被调拨至左侧 ON(打开)位置。在此位置,当任何输入插孔上有音频信号时,设备便将自动打开。音频信号消失后 30 分钟左右,设备将自动关闭。
• 此开关调拨至右侧 OFF(关闭)位置时,功放即处于手动控制模式;在没有连接触发器线缆的情况下,按前面板的待机/开机开关,即可打开功放。
注意:如果有线缆连接至触发器输入插孔,那么,音频感应功能和前面板的待机/开机开关都将被停用。

扬声器接线
不管使用哪种通道配置,安装的最后步骤都是使用高品质的线缆将功放连接至扬声器。SDA-7200 采用接线柱端子,能够连接裸线、平接线片或香蕉插头。为确保能够在不减损清晰度和分辨率的情况下,将 SDA-7200 产生的高品质音频传输到扬声器,我们建议您采用高品质的扬声器线缆。市面上有许多品牌的线缆,而线缆的选择取决于多种因素,包括扬声器和功放之间的距离、所使用的扬声器的类型、个人喜好等等。您的经销商或安装专员是非常重要信息来源,您可以向他们咨询如何为功放和扬声器的连接选择适合的线缆。
不管您选择哪个品牌或类型的线缆,我们都建议您选择一款采用精细、多股铜线制造而成、线规为14 或以上的线缆。请谨记,线规数字越小,线缆越厚。如果用裸线进行连接,请从电线一端剥去 1/2 英寸至 3/4 英寸(20 毫米)的绝缘物,然后仔细地将裸线和导体拧在一起。请注意,不要切断或拧断单条绞线;为获得最佳的性能,必须使用所有绞线。
首先,松开输出端子上的旋钮,直到看到直通孔。然后,将线缆穿过直通孔,请确保“正极”线缆穿过上排连接器,“负极”线缆穿过下排连接器。确保线缆的绞线不会互相接触或接触到功放后面板。连接完成后,拧紧螺帽以固定连接,但不要拧得太紧或使用工具。
如果使用平接线片,请按照制造商指引将它们连接至线缆,然后松开扬声器端子的螺帽。将平接线片摆放在塑料螺帽和端子背面之间,请确保极性正确。完成后,用手拧紧旋钮。如果使用香蕉插头,只需插入插孔即可完成连接。使用香蕉插头时,只需将插头插入输出端子旋钮背面的直通孔,再穿过接线柱上有颜色的螺帽背面的直通孔即可。使用香蕉插头插孔前,请逆时针转动螺帽,直到螺帽隐藏在机箱中,以确保稳固地拧紧塑料螺帽。
最后,将线缆连接至扬声器,并请确保极性正确。将处理器或 EQ 系统的通道连接记录下来,以确保将每个通道输出连接至对应的扬声器连接器。
配置
有三种方法可让 SDA-7200 自动打开。按照您的应用方式,您可以使用前面板的待机/开机开关手动打开设备、通过自动感应音频输入源以打开设备、或者通过对低压触发器信号的响应以打开设备。对于手动操作,只需向右调拨音频感应开关至 OFF(关闭)位置,并确保没有线缆连接至触发器输入插孔。要手动打开或关闭设备,请按前面板的待机/开机开关。
对于自动打开,请按照以下针对各种触发器提供的指引操作。
使用低压触发器通过外部设备远程打开对于对来自环绕声处理器的低压触发器信号作出反应以自动打开,请将随附的触发器线缆的一端连接至触发器输入插孔,另一端插入处理器。只要正确配置处理器的设置,功放将随着处理器打开而打开。
使用音频感应以远程打开
要让设备对来自环绕声处理器的音频信号作出反应并自动打开,请确保没有连接触发器线缆,并且将音频感应开关调拨至左侧 ON(打开)位置。当任何音频输入上有音频信号时,功放将会打开;音频信号停止后三十分钟左右,功放将会关闭。

交流电电源连接
SDA-7200 安装的最后步骤是连接电源线。首先,将电源线凹头一端连接至后面板的交流电插口。确保电源线牢固地插接到 SDA-7200,然后将插头端插入交流电插座。重要的安全注意事项:如果电源线丢失或损坏,请确保将其更换为符合甚至超过原电源线规格的替
代品。使用不符合规格要求的电源线,如计算机或办公设备所使用的电源线,这个可能会产生安全威胁。
音频电平设置
为确保正常运作和发挥最佳性能,SDA-7200 配置的最后一步便是校准音频输出电平。这一步需要使用环绕声处理器/前置放大器或其他源设备的控件。
操作
SDA-7200 的操作是非常简单的。对于正常使用,自安装完成后便不需再调整任何控件。功放输入的所有连接都已就绪,扬声器端子也已经连接完成,交流电电源线插接妥当,便可以根据音频感应开关的连接和设置,或按照本指南“配置”一节的说明使用触发器线缆,决定设备的打开方式。
注意:从打开功放到听到音频之间会有一段短暂的延迟。这是正常的,它能够保护扬声器,避免因开机噪声而受到损坏。您还可能会在设备打开时听到继电器发出咔哒声。这也是正常的,并不表示功放发生故障或出现问题。
如果采用手动方式以控制系统,建议最后才打开功放。这能够防止来自其他设备的开机爆音或瞬变被放大并发送至扬声器,导致扬声器损坏。为避免扬声器受损,请先将音量调低再打开系统。为维持适合的操作温度,SDA-7200 内置双速制热力控制风扇,能够自动打开并按照实际需要以调整转速。不需任何操作,风扇会自动启动。风扇会根据设备内部温度而更改转速或关闭,这是正常的。现在,您已经可以开始享受最优质的声音体验。

JBL SDA7200后级功放规格

输出功率: 每通道 320 W,两个通道共计 8 ohms,
20 Hz - 20 kHz,<1%THD
每个通道 200 W,7 个通道共计 8 ohms,
20 Hz - 20 kHz, <1%THD
输入阻抗: >20K ohms
频率响应 @1W,-3dB 点: 20 Hz – 20 kHz,+/-0.1dB
功率带宽: 20 Hz – 20 kHz
信噪比: 94Br,20 Hz -20 kHz,A 声级
阻尼因数: >700 @ 1 kHz,100 W
电源电压(出厂设置): 110-120 VAC ±10%
220-240 VAC ±10%
功耗: 待机:<0.5 W
静止:156 W
1/8 功率:323 W
最大功率 1766 W
设备尺寸(高 x 宽 x 长): 15.25" x 16.25" x 6.0"(包括连接器)
15.25" x 16.25" x 5.25"(不包括支脚)
438 mm x 413 mm x 152 mm(包括连接器)
438 mm x 413 mm x 133 mm(不包括支脚)
装运尺寸(高 x 宽 x 长): 20.5" x 24.13" x 11.5"
(522 mm x 613 mm x 288 mm)
重量: 26.5 LBS. (12 KG)
装运重量: 33 LBS. (15 KG)

以上影音图文、参数及报价等信息仅供参考!
