Trinnov Amplitude8m 8声道后级评测

我在两年前评测过Amplitude8之后,现在我依然认为它是当今音质、速度与力量表现最佳的多声道后级之一。Amplitude8会如此强而有力、速度与音质都这么好,关键因素之一是它应用了荷兰名厂Hypex的NCore D类功率放大电路,这回Amplitude8m也是配备了NCore模组。玩家们在音响杂志上或许常常看到Hypex的功放电路,但多半是价格便宜很多的「UcD」而非「NCore」,前者经常作为主动式超低音喇叭内建的功放模组、有些价格不斐的扩大机也是用UcD,但我要提醒大家、千万不要用UcD的试听体验去想像NCore,两者的音质相差很大。

Trinnov Amplitude8m

NCore的设计者Bruno Putzeys(也是Kii Audio的创办人)自己很少提及NCore的音质,他真正在乎的是功放电路的性能,想要证明功放电路的性能、就直接拿出仪器测量的各项数据与图表。D类放大电路相较于传统的AB类,「电能利用率」是它们的强项,若耗用200瓦的电能、AB类大约只能输出100瓦驱动喇叭,D类却能在相同条件下、输出180瓦以上的功率驱动喇叭,因此能降低电源电路负担、在高功率输出状态下使扩大机有更高的安定性,并且D类放大电路的输出阻抗比一般相同功率的AB类功放低很多,使电流输出能力更强、阻尼因数更高,因此对喇叭的掌控能力更好。

Trinnov Amplitude8m 8声道后级评测

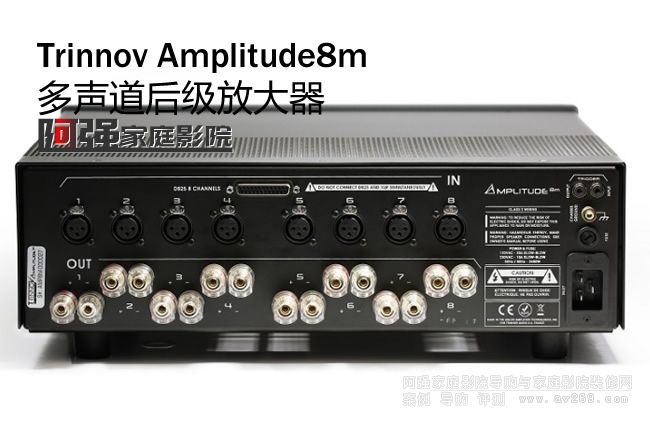

▲为了使讯源输入的路径尽可能单纯,Amplitude8只做平衡输入,它配置了XLR与DB25两种平衡输入端子,因为没有切换开关,所以两种输入必须择一使用、不可以同时接两种信号线。

但典型D类放大的最大问题是音质不佳,如果在十年前与音响玩家讨论D类的听感,十之八九都会觉得音质粗、高音聒噪,近年专业者为D类开发多项新技术,让顶尖的D类功放(NCore也是其一)的音质完全改头换面,以更高的调变频率提昇声频信号转换成PWM的精度、使音质更细腻,以负回授技术降低高频的谐波失真、使声音不再生硬。
先前出品的Amplitude8搭载NCore「NC1200」模组,这款模组原本8欧姆负载的连续最大输出功率高达400瓦,但Trinnov极力要求低失真,只用它做225瓦输出。这回Amplitude8m的作法也是如出一辙,它每声道使用一块NCore「NC500」模组、8欧姆输出的峰值功率高达400瓦,但Trinnov仍採取「低失真」的应用方式,只把Amplitude8m的持续最大输出功率作到200瓦。
每声道200瓦功率输出对于后级、甚至旗舰级环绕扩大机来说似乎不是太了不起,但我要提醒大家「规格背后的规格」差别很大。很多经验丰富的玩家用500瓦、甚至1000瓦以上的后级驱动体型庞大的落地喇叭,但是实际聆听却很少让后级输出200瓦以上,多出的300瓦、甚至800瓦难不成是「多买的」?
其实不然,传统AB类或A类功放在接近最高输出功率前、谐波失真会大幅上升,因此买大功率后级实际输出不到一半的功率、就能避免谐波失真过高造成的音质劣化。至于部分日系多声道后级与环绕扩大机标示的最高输出功率虽有200瓦左右,但它们以这么高的功率输出时,谐波失真却将近10%!Amplitude8m又是如何呢?它在全功率输出(200瓦)的状态下,全频段的谐波失真依然低于0.05%,大约只有它们的1/200,而且它有非常强壮的电源,能让所有声道「同时」以最高功率输出。

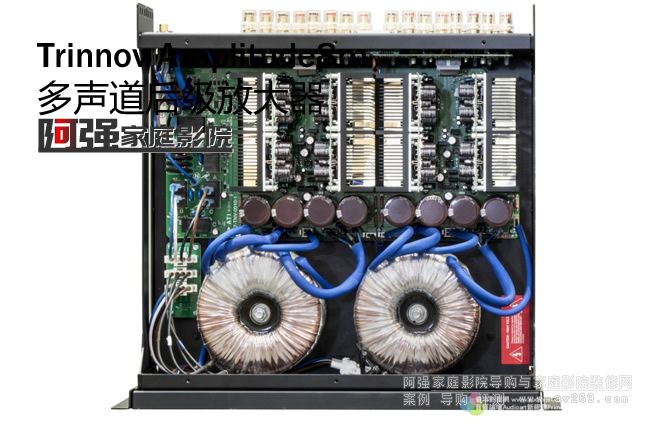

▲从机内俯视图观察,就能看出Amplitude8m如同Amplitude8採取「双4声道」结构,以四个声道为一组,每一组有四个NC500模组、独立的电源变压器、滤波电容与提供小信号放大电路使用的稳压电源。以电路布局来说,我认为Amplitude8m可以说是「教科书等级」:从输入电路板(缓衝放大电路)到各声道NC500的连线距离极短、功放模组输出则是从母板下方直接以铜线连接至喇叭端子,极力缩短信号传输距离能使声音更纯淨,并且输出级使用的大型滤波电容又离功放模组超近,得以降低内阻、提高电流输出能力。

如果我是厂商,只要预算够高、我也想买NCore模组来用,这样我也能装一部跟Amplitude8m一样的后级吧?这还不一定喔!因为NC500并不是一个完整的后级电路、它甚至还不能视为一个完整的功放电路,Hypex有为厂商预留设计空间、让各厂可以自由发挥,在音讯输入后级之后,厂商必须自己开发缓衝放大电路(也就是整个功放电路的头段)、再将放大后的音讯送至NC500模组的输入端,所以「缓衝放大电路怎么做」、也是对整部后级声音特质产生影响的重要环节。
正常来说,多声道后级如果有平衡输出、几乎都会配置单端输入,让玩家可以切换选用两者之一,但Trinnov就是不喜欢「切换」,因为只要多装一个简单的切换开关就会在声音通过的路径增加2至3个接点,而且NC500模组只吃平衡输入,如果要作「单端转平衡」会让缓衝放大电路变得複杂些,这些或多或少会对音讯造成损失或污染,所以Amplitude8m只做平衡输入。
此外Trinnov还仔细评估本机缓衝放大电路的增益,让它在Altitude16前级输出电平与NC500功放模组之间作信号强度的最佳匹配,确保声频信号转换成PWM能获得最佳的动态与解析度。此处本机使用的主要放大元件是具有宽频放大、高迴转率特性的低噪音双OPA晶片JRC NJM2114。凭藉著低噪音的缓衝放大电路与Ncore模组、刻意把信号连接的路径长度作得极短、再加上非常考究的重量级电源电路,使本机最终得到的讯噪比高于120dB,这表示Amplitude8m「极为肃静」、底噪大约只有一般后级的1/10。

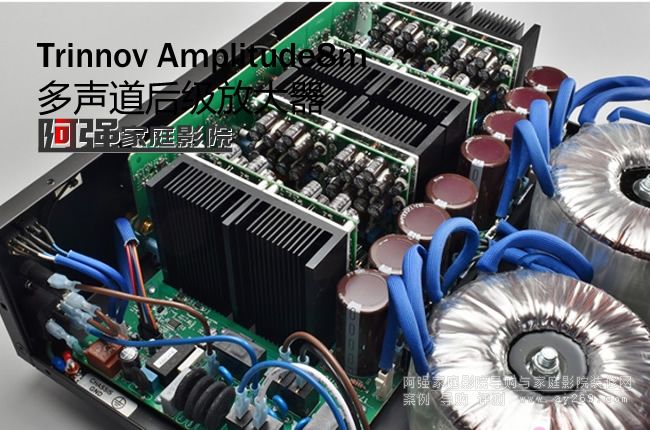

▲Amplitude8m的讯噪比会那么高、动态与能量这么强,电源电路居功不小。若是按照Hypex原厂建议、NC500应搭配SMPS1200交换式电源模组,但Trinnov基于低噪音、稳定性与耐用性的考量,为Amplitude8m特别配置重量级的线性电源,在机内前段装了两个英国Noratel大型环形变压器,每个变压器负责4个声道的功放电路供电,每个变压器有五组次极圈输出,全部接到Amplitude8m的母电路板。

在电影音效表现方面,我是以Altitude16搭配两部Amplitude8m的听感为主,配置喇叭的声道数是9.1.6声道。以多声道的「校正准确性」而言,Trinnov的Altitude前级可以说是当今之最,但是就算校准的能力再怎么高强,最后能把多声道喇叭发挥到什么程度还要看后级的本事。在这套多声道系统中我只配置一支超低音喇叭,我採取的策略是让左右声道落地喇叭多负责一些低频发声、以减轻超低音喇叭的负担,若落地喇叭的低频有能力延伸至30Hz以下,只管调低左右声道的超低音分频点、甚至让左右声道喇叭全频段发声,放手让Amplitude8m去推就行。
在左右声道与超低音喇叭共同负责80Hz以下频段发声的状态下,不仅低频的密度更高、爆破的衝击力更强,并且超低音喇叭的工作减轻,使低音失真更低、显得更快更结实。即是把音量转得很大、夸张地表现战争片段激烈的音效,Amplitude8m依然显得轻鬆自在,在多声道喇叭发出巨大能量的同时仍维持著极佳的控制力与安定性,声音一点都不紧迫、解析度与声音的层次感完全不打折扣,在密实而宽广的音场中,以很高的能见度鲜明地呈现各个声音物件在三度空间中的定位、形体、重量与「迫近的程度」,Amplitude8m在电影音效的强项不只是力量、而是重现所有声响真实感的能力,非常强烈的沉浸感、让我们感觉到置身于电影的情境之中。

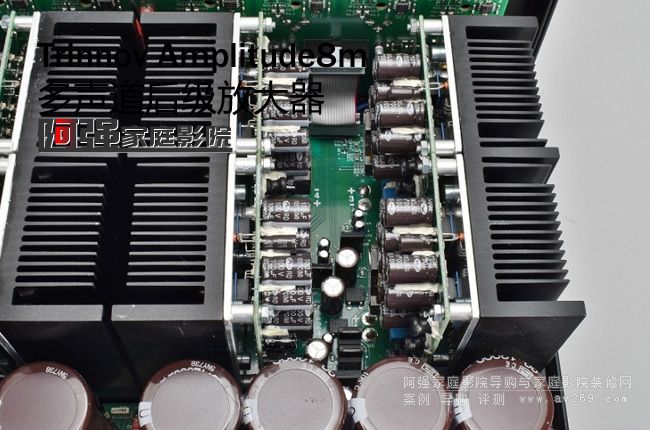

▲母板有两个主要功能:连接8个声道NC500模组的输入与输出,并且作为本机的主电源板,这是ATI在2017年专为Trinnov Amplitude8m特别开发製作的。两个变压器负责NC500输出级供电的次极圈输出在桥式整流过后,各使用4枚Nippon Chemi-Con 12,000μF/80V电解电容,全机输出级电源配置的滤波电容总量高达96,000μF,加上D类功放的电能利用率约为AB类的两倍,因此以电源的安定性来看,本机几乎等同于8声道AB类后级装将近20万μF滤波电容的状态!变压器的另四组次极圈输出则是在连接到母板后、分别作整流、滤波与稳压,各自供电给NC500前段的声频电路与输入缓衝放大电路板。

以Amplitude8m的实力,我相信拥有顶级多声道系统的玩家们都会很感兴趣,所以我必须进一步瞭解Amplitude8m、尤其是表现音乐软体的声音特质。我尽可能採取最简洁、中性的方式作测试,选用Mytek ManhattanⅡ作为数类转换器兼前级,二声道平衡输出直入Amplitude8m其中的两个声道、驱动Pioneer S-1EX落地喇叭。
以Amplitude8m强大的驱动能力,如果我们只用它试听过电影音效,或许会以为它的声音是属于「刚猛」的类型,纯粹以力量来说,Amplitude8m确实很猛,它有能力把S1-EX推到承受功率的极限,只要是听摇滚、流行或电音,在喇叭承受功率许可的状态下,音量可以大到「比照现场演唱会前排」的音压办理,儘管狂放地释放巨大声能、Amplitude8m的声音丝毫不紧迫,完全不会尖峭刺耳,高、中、低频的能量均衡性与声音的质感依然维持著与正常音量相同的水准。
若是以正常舒适的音量聆听,我想Amplitude8m会让资深的响玩家们感到非常惊讶,因为它听起来根本不像是老玩家们刻板印象中的D类,而是像A类或者是大功率的AB类后级:暖色调的音色,有著饱满厚实的低音、温暖丰富的中音与「微甜」的高音,听爵士乐或古典音乐,声音显得非常宽鬆而富有韵味。它可以归类为「厚声派」,但又与典型的厚声派截然不同,Amplitude8m的声音一点都不钝重,极为优异的控制力使低频显得又厚又快,温润的乐器音色、歌者的嗓音与演出空间的声响(堂音),都显得非常自然、质地细腻,甚至我听CD转成的无损音乐档还让同事误以为我在听Hi-Res,「极为肃静」的特性,让它能展现出「柔性的高解析度」,这就是顶级音响器材的能耐!




▲我很不喜欢听人家说扩大机的谐波失真与音质无关,因为这很明显是认知不足。偶次谐波失真会给人音色温暖的假象、却会使声音模糊,奇次谐波失真与高频段的谐波失真则会让高音变得刺耳,怎能说谐波失真不会影响音质呢?NCore的设计者根本懒得跟那些人沟通这样的「基本概念」,Hypex也是直接公开各项仪测的结果,现在我们就来瞭解配备NCore NC500模组的Trinnov Amplitude8m为什么失真会低得吓人。这是NC500的「THD+N vs. 功率」曲线,NC500在8欧姆负载状态下的最大功率为400瓦,Amplitude8m却只用了200瓦,所以我在图上200瓦的地方画了一条粗黑线,蓝、绿、红三条曲线依序是100Hz、1kHz与6kHz的THD+N,在此就能解释Trinnov只让Amplitude8m输出200瓦的原因,这是基于输出功率与失真率两方的考量,在黑线右侧超过200瓦输出功率时,NC500的失真率曲线明显上升,若只用到200瓦(黑线左侧)、NC500本体(不含缓衝放大电路)即使输出功率已经高到200瓦,THD+N连0.003%都不到!

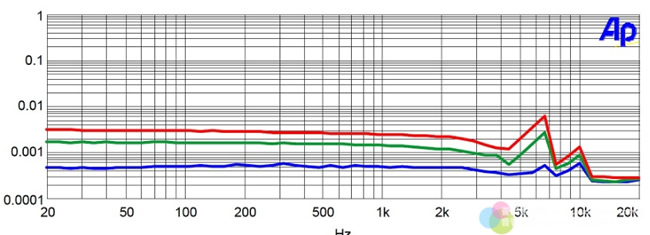

▲此为NC500的「总谐波失真vs.频率」,蓝、绿、红三条曲线依序是10瓦、100瓦与250瓦的THD曲线。以前的D类功放声音会显得生硬就是因为在2kHz以上的频段谐波失真太高,而NC500则能把全频段的总谐波失真控制在0.05%以下,在Amplitude8m全功率输出时、它的谐波失真曲线还会比本图的红色曲线略低,这就是Amplitude8m不管怎么听声音都不会模糊或嘈杂的主因。

虽说高水准的多声道系统必然需要高功率的后级扩大机、使电影音效表现出非凡的气势,但是我对空有蛮力、音质不够好的后级毫无兴趣,更别说是要我写评论了。我非常喜欢Amplitude8m,它能完整表现电影音效的能量、动态与真实的声响,在播放音乐时,这部8声道后级的声音魅力度一点都不比相近价位的二声道后级逊色,音乐显得生动、细緻而柔美。以它的整体表现与售价,我认为Amplitude8m的性价比相当高,应该获得我们的最佳推荐。

Trinnov Amplitude8m 8声道后级评测
规格:
●型式:8声道功率扩大机●输出功率:每声道200瓦RMS(8欧姆、8声道同时输出状态)、每声道300瓦RMS(4欧姆、4声道同时输出状态)●全频段最高功率输出总谐波失真:小于0.05%●频率响应:0Hz~20kHz(+0,-0.5dB) ●增益:19 dB●讯噪比:大于120 dB(A加权)●暂态互调失真:低于0.05%●阻尼因数:高于800●串音:-90 dB●输入阻抗:47k欧姆●输入端子:XLR×8、DB25×1●外观尺寸:482.6×127×431.8 mm(WHD)●重量:29.8公斤●参考售价:78,000元

重要特点

採取「双4声道」结构、以两个Noratel环形变压器供电
採用Hypex Ncore NC500高性能D类放大电路
8声道功放电路板完全独立
每声道额定功率200瓦(8欧姆)、阻尼因数大于800
全声道持续输出总功率高达1600瓦(8欧姆)
讯噪比超过120dB
全功率输出状态下、全频段谐波失真低于0.05%
