一篇让你搞懂菲涅尔和黑栅幕布的技术原理

2018-11-21  • 来源:Focusview焦点屏幕    编者:    查阅:
一篇让你搞懂菲涅尔和黑栅
之前抗光幕系列的文章中关于超短焦抗光幕重点和大家聊了黑栅幕,其实目前市面上常见的超短焦抗光幕分为两种:一种为黑栅结构(线性棱镜结构),一种为菲涅尔结构,“黑栅”和“菲涅尔”是抗光幕两种不同光学结构的名称,并不是同一个产品,更不是一个品牌名称,小编还经常会听到有人咨询“菲涅尔的黑栅幕怎么卖?”这就是典型的对超短焦抗光幕不了解的表现,接下来几篇小编将会和大家讨论一下菲涅尔和黑栅两种不同结构抗光幕的区别。
       首先,两种屏幕虽然结构不同,但都可以搭配超短焦投影机使用,并且都是依靠特殊的光学结构来实现定向反射以及抗光的,今天就说一下两种结构的原理。

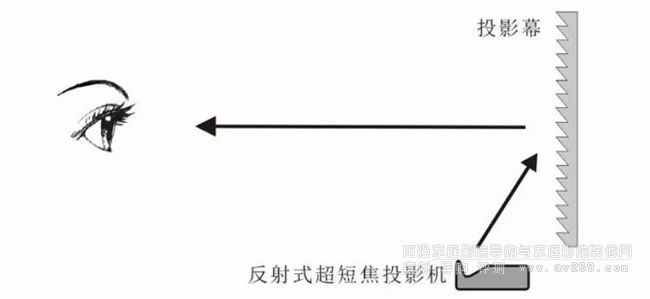

先说黑栅结构,原理就是用特殊工艺制造成截面为锯齿形的屏幕。如图:

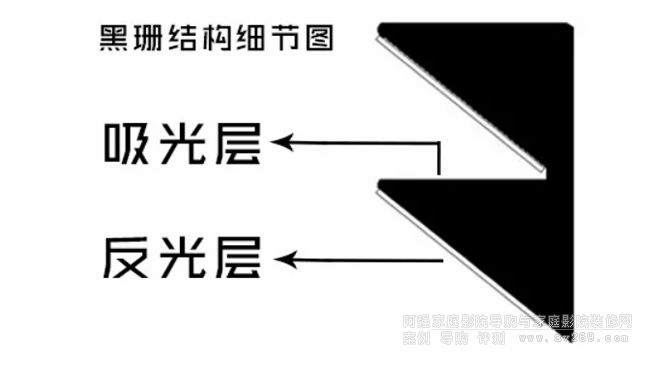

↑↑黑栅采用黑白两色的棱镜,一面吸收干扰光一面反射投影光,白色斜面为反光层,投影机的光线从下往上投射到白色反光层上后再反射到我们的眼睛里,而来自上方的干扰光线则会被黑色的平行层吸收掉。
菲涅尔结构

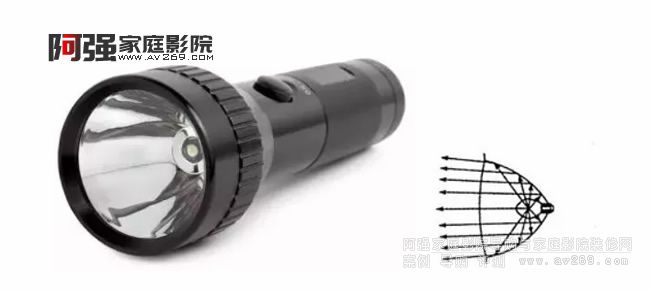

     下面来说菲涅尔结构,为了帮助大家理解可以先给大家举一个手电筒发光的例子:灯泡利用手电筒前段凹面反光罩的汇聚作用把光线聚集起来,这样可以让照出的光束又亮又直,这个原理相信很多人都懂而菲涅尔结构其实就是利用了这种凹面镜的汇聚原理,它把凹面镜拆分成一圈圈的圆形结构再把它放在一个平面上,这样可以节约很多无用的空间,解释起来比较抽象,小编在网上找了一些图帮助大家理解一下

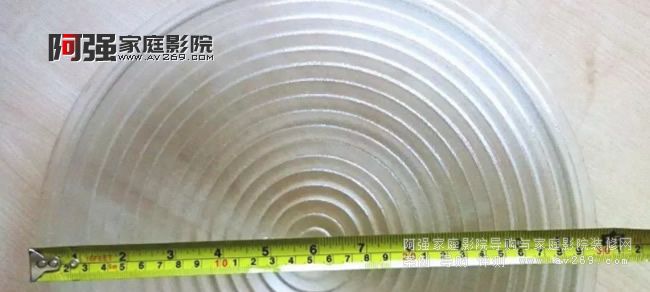

↑↑这样把凹面变成了一个平面的结构,但是他的作用还是和凹面镜一样的,因为屏幕是不能够做成大型的凹面镜型,所以就有了菲涅尔技术的屏幕

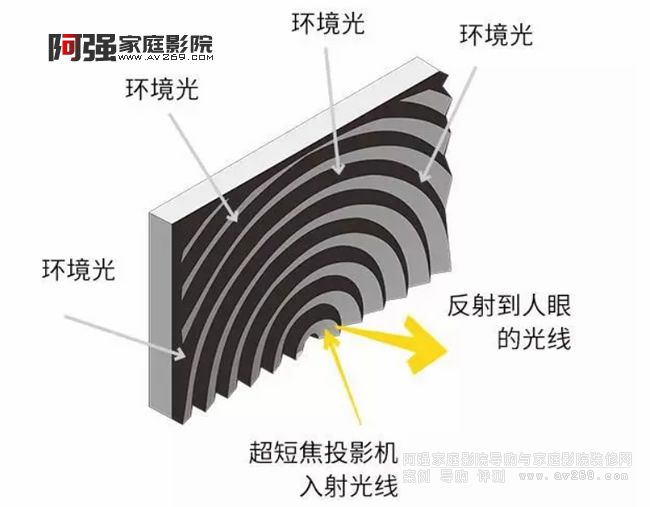

    ↑↑菲涅尔抗光幕结构图,屏幕表面布满了从大到小的半圆型纹路,这种半圆结构只对圆心下方的投影光线敏感,也就是它只反射投影机位置投射出来的光线,所以菲涅尔屏幕要想取得理想的效果,在设计结构时一定要尽量让圆心点对准投影机的镜头,这样才可以将反射出的光线聚焦在一定的范围内,从而提升画面亮度。
