家庭影院投影机2.35:1变形镜头深度介绍为了寻找电影所带来的那份感观的触动，众多影音发烧友开始在家中打造专属的私人影院，带动了家庭影院的不断普及。近些年，随着家庭影院投影技术的不断进步，全高清与3D投影已成为基本配置，4K超高清则是未来发展的焦点。而打造2.35：1宽银幕的投影系统也得到了越来越多玩家的认可，变形镜头与2.35：1投影幕成为了不少顶级影院系统中不可或缺的重要组成部分。针对家庭影院中所使用的变形镜头，本刊编辑部曾在数年前特设专题就此进行了综合分析，引起了不少影音爱好者与业内人士的高度关注。本期，笔者将会深入分析变形镜头中的技术细节，并带来多款主流变形镜头产品的深入介绍。
是否需要使用变形镜头？分析变形镜头的技术优势
“当我选择了2.35：1的家庭影院投影幕，是否一定要选用变形镜头？”这是不少影音爱好者与发烧友组建大画面投影系统时所面对的其中一个颇为头痛的问题，同时也是笔者这几年被问得最多的问题，换个角度来看，这也证明了2.35：1的宽银幕家庭影院系统受到了越来越多玩家的青睐，同时也更加注重如何才能获得更好的画面。欢迎您光临海迪视听博客 阿强家庭影院导购网欢迎您！
家庭影院中的变形镜头最初出现的目的是为了消除常规家庭影院投影机在观看电影节目时所遇到的一些问题。目前绝大部分的家庭影院投影机都是采用16：9规格的显示芯片，但电影制作多是基于2.35-2.40：1的规格。家庭影院提高机为了实现兼容播放，则通过LetterBox（信封）的显示方式来解决这个问题。简单的来讲，投影机上的处理芯片首先设定一个16：9规格的“信封”，无论输入的是哪一种显示比例的视频信号，都会被限制在其中。“信封”中没有信号的部分则以黑色进行填充。因此，我们在观看2.35：1规格的电影节目时，往往会发现图像的上下出现了两条黑边，图像无法填充整个16：9的画面，对实际观感带来不少的影响。不少用户选择直接搭配2.35：1投影幕使用，通过拉大图像，使得上下两条黑边在投影幕之外，这样就能得到完整的投影画面。这不失为一种简单有效的解决方案，特别是在150英寸以内的2.35：1投影幕上使用，画面精度与亮度的损失仍在可以接受的范围内。
事实上，解决这个问题最佳的处理方法是更换采用2.35：1规格显示核心的家庭影院投影机，搭配2.35：1的投影幕就可以从根本上消除图像的两条黑边，实现全屏显示。较为可惜的是，此类2.35：1的投影机并不好找且价格高昂，并非一般消费者能够接受，如projectiondesign avielo optixsuperWide235、SIM2 NERO 235、Digital Projection dVision Scope 1080p。除了这些原生2.35：1的投影机之外，市场上还有不少采用16：9显示芯片的中低端投影机能够实现2.35：1的无黑边显示，但实际上只是采用遮幅的方法，屏蔽了上下两条黑边而已。
尽管16：9规格的家庭影院投影机并不适合观看2.35：1的电影大片，毕竟实际的画面分辨率只有1920×816，损失了不少关键的垂直分辨率，对面画精细度带来了不少的消弱，同时也损耗了30%左右的输出亮度，不利于观看3D与大尺寸画面，但这种规格在目前仍然占据主流地位，优秀的机型选择更多。因此，不少的影音发烧友会选择16：9规格的投影机搭配变形镜头是一种折中的作法，通过光学处理的方式来 实现2.35：1的全像素投影，可以尽量保留画面的精细度与输出的亮度表现。
但变形镜头的使用属于一种外加的处理手段，变形镜头本身对色彩、聚焦等方面都会产生一定的影响。虽然优秀的变形镜头实际上对画质的影响并不大，但并非最佳的处理途径，笔者建议大家还是根据实际的使用情况来决定。如果你使用的投影幕在150英寸以上，并且喜爱观看3D电影大片，那么变形镜头是必须的。若是投射面积不大，也不喜好3D，则无需选择变形镜头，直接拉伸放大即可。对于挑剔的高端用户，还可以选择内置原生2.35：1显示芯片的顶级家庭影院投影机，以获得更加出色的影像表现。
变形镜头的使用并不简单 分析变形镜头的使用要点
究竟变形镜头是如何工作的？其实变形镜头主要起到的作用是拉伸或压缩影像。要让16：9的投影机实现2.35：1的无黑边显示，首先要对影像进行一定的处理，通常情况下会利用投影机内部或外置影像处理器对2.35：1的影像进行垂直拉伸，以充满整个16：9的显示画面，此过程属于像素扩充，其目的就是为了充分利用显示芯片中的所有像素。接下来，通过放置于投影机镜头前方的变形镜头，对画面进行水平拉伸或垂直压缩，最终实现2.35：1的全像素显示。因此，在使用变形镜头的时候，第一步需要考虑的是投影机能否支持变形镜头，是否带有影像拉伸的画面显示模式，如果不支持还需要添加外置影像处理器或带有影像拉伸功能的播放设备。
根据工作原理上的不同，变形镜头可以分为横向拉伸型与垂直压缩型两大类。横向拉伸型是像像素扩充的2.35：1影像在视觉上水平拉伸约1/3，以填补上下两条黑边。这种类型的最大优势在于能够接受较大的输入光束，对投影机的兼容性更强，成像质量也更好，但体积较为庞大，价格也更为昂贵。而相对应的垂直压缩型则将影像在视觉上垂直压缩约1/3，以剪切下下两条黑边，可接入的光束较小，却能有效控制体积与制造成本，体积相对更为小巧，价格更为大众化。而通常情况下，垂直压缩型的变形镜头多是采用固定的安装方式。因此，若追求更高的性能，横向拉伸变形镜头是最佳选择，而考虑低廉的价格与小巧的外形，则可选择垂直压缩型变形镜头。欢迎光临海迪视听博客网
大多数情况下，我们挑选变形镜头都是根据不同的光学结构类型来选择。按照结构上的差异来区分，变形镜头主要有棱镜型与柱状透镜组两大类型。近年来，随着变形镜头制造技术的发展，也出现棱镜与柱状透镜的混合变形镜头，融合了两者的技术优势。此外，变形镜头的电动化与智能化发展也是一个重要的发展趋势。
棱镜型变形镜头是目前使用面较为广泛的变形镜头，主要是通过1组2块或2组4块以上的棱镜组成。由于光学成像结构相对简单，国内的不少影音爱好者还可以自己手工打造。如果动手能力强的朋友，完全可以通过国外网站上介绍的方法来打造一个简易的棱镜型变形镜头。不过这类变形镜头实际上也要求很高的制造工艺，尤其是巨大的棱镜片本身的材质优异与否足以影响镜头的透光性能。部分棱镜型变形镜头还具备转换比率调整的功能，让用户可以通过变形镜头本身就能实现不同比例的画面拉伸，例如1.85：1、2.0：1、2.35：1等等，相当方便。
相比结构简单的棱镜型变形镜头，柱状透镜变形镜头光学结构就要复杂很多，同时也分为圆柱外形的传统光学结构与矩形结构两大类，其中圆柱类与常规的单反相机所使用的镜头结构相差不大，只是尺寸要大许多，具有一定的手动对焦能力，能够获取更加锐利的画面细节，也可 以给安装人员更大的可操作空间。由于柱状透镜组变形镜头对光学制作技术有很高的要求，我们并不能像棱镜型变形镜头那样自己动手制作。
两种类型的变形镜头都能很好地实现影像拉伸或压缩的功能，同时一款优秀的棱镜型变形镜头与柱状透镜组变形镜头在画质上并没有十分明显的差别，只是柱状透镜组变形镜头在画面畸变、对焦等方面要力为突出，而棱镜型变形镜头则在透光率与画面对比度方面有更优秀的表现。因此，在选购变形镜头的时候，应该根据自己的实际情况进行选取，每个品牌的变形镜头都会有详尽的产品性能说明 ，大家必须要留意下，并不是所有的变形镜头都能与你使用的投影机相匹配的。此外，部分变形镜头还拥有“sweetspot”的投射特性，仅在一个特定的投射距离上才可以得到最锐利的影像。如果实在不熟悉，笔者还是建议大家找相关的技术人员帮忙选购和安装。
当大家确定了选择哪一款变形镜头，就要开始考虑采用哪一种的安装方式，是采用移动型还是固定型？如果你是以观看16：9的高清影像节目为主，建议采用移动型的安装方式，投影幕可以采用主流的16：9投影幕布，只需要观看2.35：1影片的时候将变形镜头移动至投影机的前面即可，再配合具备自动遮幅功能的幕布就能实现无损变形。当然这种安装也适合搭配2.35：1的投影幕使用，无论观看哪种规格的片源都能实现全像素的画面输出，但是整体的安装成本较高，其中电动型导轨与智能控制模块都价格不菲。
如果你主要是以观看2.35：1的电影节目为主，偶尔观看16：9的节目，那么也可以直接选用固定的安装方式，并搭配2.35：1的投影幕使用。这种安装方式对于观看2.35：1的电影并没有任何问题，但是当要观看16：9的影像时，就必然导致影像的水平分辨率造成一定的损失。由于变形镜头会夺16：9的影像进行模向拉伸，为了得到正确比例的影像，所以投影机必须对期进行水平压缩才能获得正确比例的影像，而实际所得的显示分辨率约1440×1080，而并非1920×1080.不过水平分辨率的损耗并不会对面画精度造成太大的影响，大家不必过分关注。如果确实担心对画面精度造成损耗，还可以考虑选择能够改变变换比率的棱镜型变形镜头，就能解决固定方式安装出现的这个问题。另外，在固定安装方式下也可以为投影幕采用左右电动遮幅的处理。
另外，不得不提的是在各大品牌的变形镜头之中往往会包含最低投射比的使用值，大家在安装的过程中，除了要考虑是选择移动型的安装方式还是固定型安装方式，更加要留意安装距离 是否符合最低投射比的使用值，通常情况下变形镜头的口径越大，最低投射比的使用要求就越低，也就意味着能够在更短的距离 下使用。同时，在2.35：1投影幕的选择上，当我们采用变形镜头就可以考虑搭配弧形投影幕，一方面可以画面边缘获得更加锐利的细节，另一方面也是更加符合人眼的观看习惯。

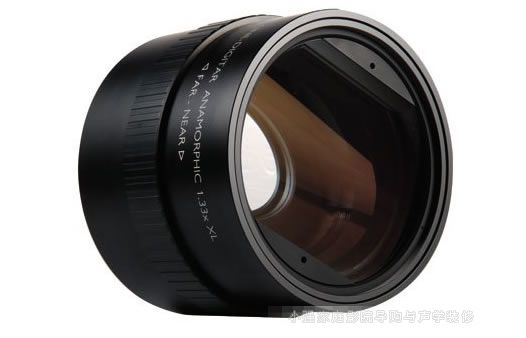

变形镜头上方的1.33x是什么意思 ？
不知道大家有没有留意到有些变形镜头的上方会标注“1.33x”，是否有朋友会认为这是它的放大倍率呢？事实上，与一般投影机上的镜头标识倍数有所不同，这里的1.33x代表的是变形镜头的变换比率。可见，如果我们要将16：9（1.78：1）的画面转换成2.35：1的画面，实际的画面转换比率正好接近1.33倍。另外还有一部分的镜头的转换比例为1.35x，实际上是对应2.40：1的影像，不过实际使用与1.33x并不会太大的区别。欢迎光临海迪视听博客网
变形镜头还能进行4：3影像到16：9影像的转换
前面笔者曾指出变形镜头的转换比例为1.33x，除了能够将16：9的影像转换成2.35：1，还能够将4：3的影像转换成16：9.在固定安装方式下，我们经常会遇到这样的处理转换。如果要正常地放映16：9的影像，我们需要将其进行4：3的压缩才能实现。此外，对于一些被压缩至4：3规格的16：9高清节目源，我们也可以通过变形镜头将其恢复至16：9的影像。
投影机投射比的意义
投射比是投影机的重要参数，是指投射距离 与屏幕宽度的比例。通过这个参数就可以轻松获悉安装距离 是否符合投影机的要求。而在变形镜头方面也有一个类似的最低投射比的参数，实际上就是代表可安装使用的最短距离 。
变形镜头的体积越大，成像更佳
由于变形镜头属于光学成像元件，中心成像的锐利度要优于边缘，无论是畸变还是色散等方面都要更为出色。因此变形镜头的体积越大，镜头中心可利用的面积就越大，能接受更大的输入光束，成像质量就更为优秀。这就是为什么体积更大的横向拉伸型变形镜头的成像质量要优于垂直压缩型 的原因。
棱镜型变形镜头具有转换比率调整功能而柱状透镜类则带有对焦调整功能
大家在选择变形镜头的时候，就会发现不少变形镜头上方都会带有调整的旋钮。但这这些旋钮的功能却并非一样的。棱镜型的变形镜头上面的旋钮是用来调整转换比率的，用户可以在固定安装的情况下实现多种不同比例画面的全像素投影。而柱状透镜类变形镜头上方的旋钮则是用于调整焦距，能够在不同距离下轻松获得更加锐利的影像。
