如何通过Dirac Live3的测试数据在功放上设置交叉频率

注意:本指南也适用于Dirac Live3。最后更新日期 17.03.2021

本教程介绍如何根据 Dirac Live2 房间校正捕获的数据,在低音炮和扬声器的 AVR/预处理器中设置分频频率。

要求:
具有Dirac Live 2房间校正功能的功放,能够运行Dirac Live 2.5或更高版本的Mac或PC。

介绍:
AVR功放中的低音管理提供分离低频和高频的分频器。首先,信号被分成两个不同的通道。然后将高通滤波器应用于应仅承载较高频率的通道(信号流向卫星扬声器),并将低通滤波器应用于应仅承载较低频率的通道(信号进入低音炮)。交越点是得到的两条频率响应曲线相互交叉的频率。

常见AVR中的高通和低通滤波器不是砖墙滤波器,即低音炮和卫星扬声器都有助于分频频率周围的响应。存在显着相互作用的重叠频率区域通常从交越点以下约1倍频程(频率的一半)延伸到高于约1倍频程(频率的两倍)。下图显示了低频部分(红色)和高频部分(蓝色)如何理想地组合(绿色)。本例中的交越频率为100Hz。

确定潜在的交叉点

测量扬声器或打开以前保存的项目后,转到“过滤器设计”选项卡。检查每个卫星扬声器(或卫星组)的“频谱(校正)”曲线,并定位校正响应曲线在低频时开始从目标曲线下降的频率。这是低频截止点。最低可用交越频率大约高于1倍频程。然后找到低音炮的高频截止点。最高可用交越频率大约低于1倍频程。

以下是一些示例数据:

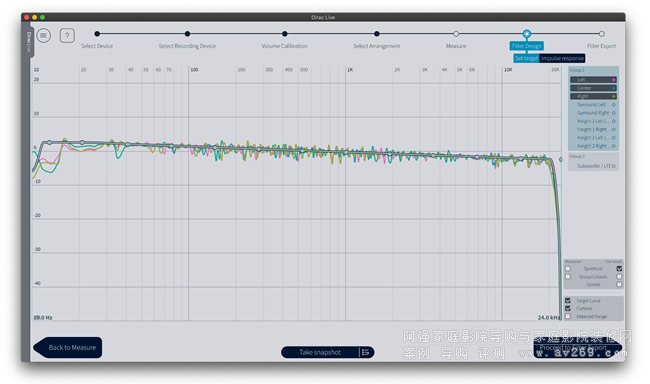

左、右和中置扬声器的下限点约为 40Hz。这允许 80Hz (40Hz * 2 = 80Hz) 或更高的交越频率。

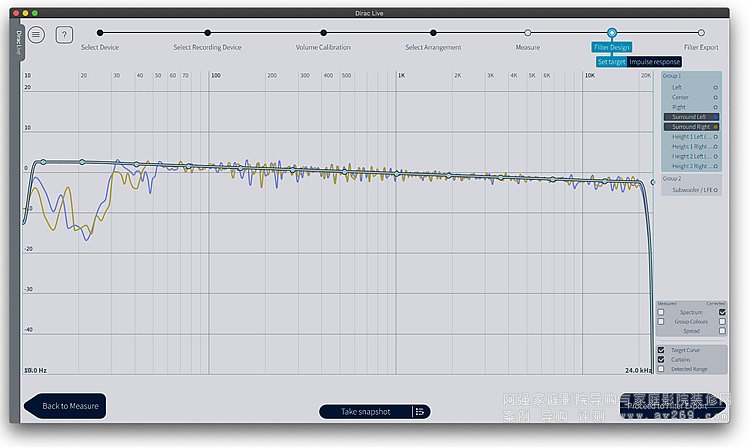

环绕扬声器的下限截止点约为 53Hz。这允许 106Hz (53Hz * 2 = 106Hz) 或更高的交越频率。

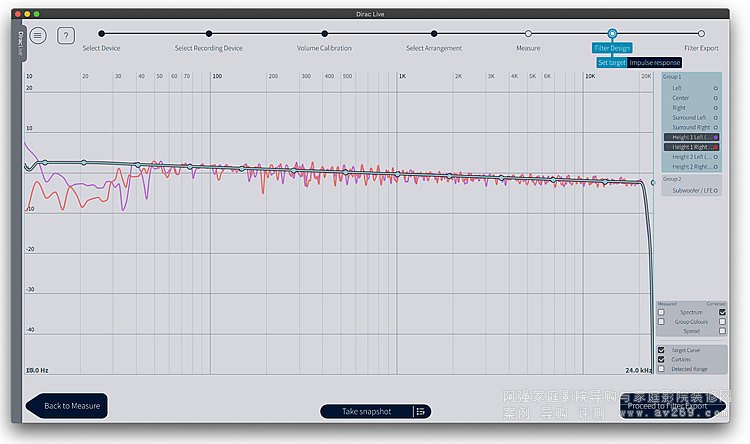

顶部环绕声的下限点约为48Hz。这允许 96Hz (48Hz * 2 = 96Hz) 或更高的交越频率。

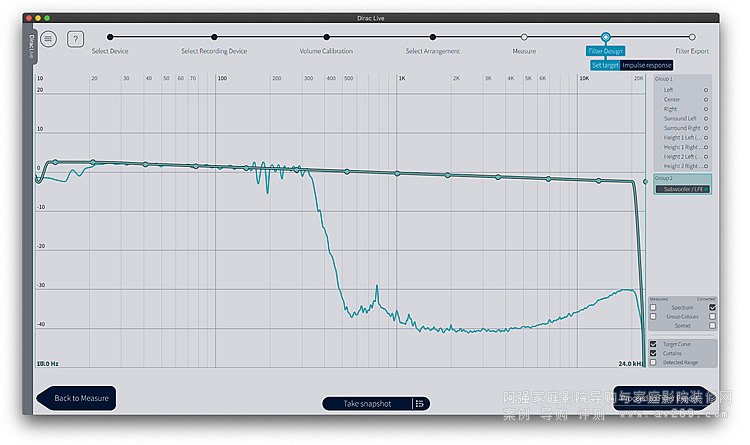

低音炮的上限截止点超过 300Hz。这允许 150Hz (300Hz / 2 = 150Hz) 或更低的交越频率。

选择合适的交叉点
一般来说,卫星/低音炮分频频率应尽可能高,以便从空间优化的单音低音中受益。另一方面,低音炮不应变得可本地化,这需要大约 80Hz 或更低的分频频率。因此,理想情况下,目标是所有扬声器的分频点为80Hz。

确保为立体声对设置相同的交叉点,即左/右、左/右环绕等,以避免成像问题。无论如何,大多数AVR都不允许立体声对使用不同的频率。对所有前置扬声器(中、左和右)使用相同的分频点是有意义的,因为当将设置为小的扬声器的重定向低音信号组合在低音炮声道中时,不同的分频点会导致干扰效应。

如果测量显示卫星扬声器的截止点非常高,因此分频点将上升到80Hz以上,那么您的低音炮就有可能变得可本地化。在这种情况下,第一步是改变扬声器和/或聆听位置。早期下降可能是由房间效应引起的。重新运行狄拉克直播并检查响应是否有所改善。如果扬声器本身无法更深入,那么是时候获得更好的扬声器了。如果这其中任何一个都是不可能的,那么就需要为该扬声器尝试不同的分频设置。通常,由不适当的低交越点引起的频率响应中的空洞在感知上比选择高交越和低频变得可定位要好。另一方面,扬声器必须更加努力地工作,这可能会使它们超过电气或机械极限。

带端口的扬声器
使用低音反射卫星或低音炮时必须特别小心。低于端口的调谐频率(这是低音扬声器显示最小偏移量的频率),驱动器在很大程度上就像悬浮在自由空气中一样。虽然它不会产生太多可用的输出,但它显示出很高的偏移,并且很容易被推到超出其机械极限。音圈会撞击极板,导致物理损坏。还有第二种效果称为“动态压缩”。音圈变热,驱动器参数更改,驱动器开始压缩(不会变大声)。最坏的情况是音圈组件太热,烧坏,需要更换驱动器。
当应用房间校正滤波器时,这两个条件都很容易得到满足。Dirac Live可以将频率提高多达10dB,这是功率的10倍。对此的补救措施是知道扬声器的端口调谐频率,并通过目标曲线应用温和的衰减,或使用左窗帘将滤波器活动限制在端口调谐频率之外(将左窗帘向右拖动,直到目标曲线“膝盖”大致与校正响应衰减的“膝盖”相遇)。紧紧插入端口也会使扬声器在较低频率下更坚固。

(常见)特殊情况
不幸的是,AVR制造商在提高真正重要的领域(即低音管理)的音质方面并没有太大的创新。没有自动化的解决方案来优化低音炮和卫星之间的交叉区域(唯一的例外是 JBL Synthesis 的 ARCOS 或 Audyssey 现已失效的安装套件)。一些AVR甚至无法将不同的分频频率应用于不同的扬声器,例如Arcam AVR390 / 550 / 850 / 860,Lexicon MC-10 / RV-9 / RV-6。不要把钱浪费在这种劣质的低音管理实现上,这会妨碍充分利用您的放大器、扬声器和房间。

许多 AVR 都带有低音管理滤波器,这些滤波器的总和不能达到平坦的响应。例如,24dB/倍频程巴特沃兹滤波器在交越频率周围产生3dB的峰值。一些AVR混合使用6dB、12dB或24dB滤波器,可能会产生灾难性的结果。与Dirac Live配合使用的低音管理滤波器需要加起来达到平坦的响应,例如24dB/倍频程的Linkwitz-Riley滤波器(见顶部的示例)。

一些(家庭影院)扬声器设计为在大约 80Hz 以下。此类扬声器无法与Dirac Live或任何类型的房间校正系统配合使用,因为可用的扬声器响应需要比上述预期的分频频率低约1个八度。

一些低音炮有无法关闭的低通滤波器。同样,这样的低音炮可能无法与Dirac Live一起使用,因为可用的频率响应需要超出预期的交越频率约1个倍频程。如果低音炮的低通滤波器是可调的,请在运行Dirac Live之前将其设置为可用的最高频率。
