美国ATI AT4003,多声道200W后级功放介绍

美国ATI AT4003,多声道200W后级功放美国ATI AT4003,多声道200W后级功放,与 ATI 屡获殊荣的 AT6000 系列放大器的设计理念和电路复杂性相同,每通道 8 ohms 时的功率降低为 200W RMS,4 ohms 时为 300W RMS。此外,他们的“签名系列”名称在主面板上带有 Kessler 签名标识,证明了这些放大器的特殊性质。

ATI Signature 系列是完全平衡的差分放大器,从以前的基本平衡桥式放大器的设计中改进。Signature 系列仅使用单输入级和双差分输出级。这种设计方法保留了平衡设计的优点,并将噪音降低了 50%。使用电流反馈而不是电压反馈,Signature 系列放大器响应更快,具有几乎无限的转换速率,这使得它们能够再现当今最好的音乐和电影声音。
ThermalTrak™ 输出设备集成在 Signature 系列放大器中,提供用于温度传感的集成设备,输出晶体管可实现实时偏置性能。将这些进步与双直流伺服系统相结合,可将输出端的直流偏移降低到微不足道的水平。
使用模块化 PCB 布局,将放大器和电源部件放在同一张卡上,并在交流和信号输入上实现边缘到边缘隔离,从而提高了信噪比。双环形变压器、双电源开关和双交流电源线为 AT4002 和 AT6002 带来了完整的双单声道设计。最多 7 通道 AT4007 和 AT6007 型号的多通道放大器可以连接到独立的 20 安培电路,以获得比单个交流电路更大的持续输出功率。

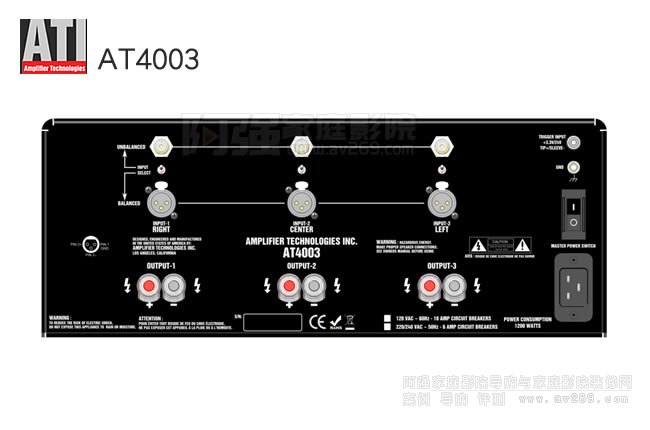

美国ATI AT4003,多声道200W后级功放

4000 系列放大器在 20Hz 至 20kHz 范围内的额定功率为 200 瓦 RMS,在所有通道驱动的情况下,8 ohms 时的 THD 不超过 0.03%,在相同条件下 4 ohms 时的 300 瓦特 RMS。信噪比通常为 -126dB(以全输出为参考),因此每个 Signature 系列放大器都能够播放当今无损录音中可用的全动态范围。

远程触发通过重型继电器从 3.3VDC 激活至 24VDC
保护电路光学 - 与全自动复位相结合。
环形变压器比EI型效率高40%。每个通道的独立双线绕组可确保降低噪声和串扰。
电路板双面、FR-4 玻璃环氧树脂、计算机级板在内部组装。
软启动电路超软开启可将浪涌电流降至最低。多个单元可以在不跳闸断路器的情况下打开,从而无需排序。
功率晶体管大电流、双极和 ThermalTrak™ 输出晶体管确保实时优化性能。
电源电容每个通道 46,200 µF(微法拉)。
电源线双可拆卸 3 芯线。

通道数
3
FTC 全带宽功率输出@ 8Ω (Watts RMS)
200
FTC 全带宽功率输出@ 4Ω (Watts RMS)
300
全额定 FTC 输出功率的输入灵敏度 - 8Ω
1.6 伏
频率响应
±0.ldB 20Hz - 20kHz
相位响应
+5 至 -15°,20Hz - 20kHz @ 1W
信噪比(参考 FTC 额定功率,A-Wtd)
>125分贝
总谐波失真 + 噪声 (20Hz - 20kHz)
<0.03%
互调失真
<0.03%
推荐负载阻抗
适用于所有类型的负载。额定 4Ω 至 16Ω
功率带宽 FTC
+0,-3 分贝 5Hz - 100kHz
阻尼因子
>400
相声
从 20 Hz 到 20 kHz 大于 –80 dB
电压增益(RCA 输入)
28分贝±0.2分贝
电压增益(XLR 输入)
28分贝±0.2分贝
转换速率
>60V/µS
输入阻抗
28kΩ
输出直流偏移
小于±1mV
电源要求
工厂为单电压制造 - 120 VAC 或 240VAC
1x 20 Amp 电路
功耗(待机)
≤1W (120 VAC), ≤0.5W (240 VAC)
功耗(空闲)
待定
机箱尺寸 (W x H x D) 英寸
17.0" X 7.75" X 18.0"
机箱尺寸 (W x H x D) 毫米
440 X 197 X 457
净重(磅/公斤)
AT4003:71/32.2
运输重量(磅/公斤)
AT4003:86/39


以上影音图文、参数及报价等信息仅供参考!
