法国创诺Trinnov Amplitude16多声道后级介绍

法国创诺Trinnov Amplitude16多声道后级

法国创诺Trinnov Amplitude16是有史以来最通用的功率放大器,旨在满足沉浸式家庭影院的不同需求。
专为沉浸式家庭影院而设计,考虑到定制集成,Amplitude16它已成为当今最通用的功率放大器,为集成商提供了满足不同通道数和功率要求的独特能力。

动力之家

在单个 3RU 机箱上有效地实现两个 8 通道放大器,即振幅16具有双电源,每个电源都需要自己的 15A AC 电源插座。
所有 16 个通道驱动的最大连续功率在 115V 时为 2800W,在 230V 时为 3200W,THD+N 小于 0.1%。
所有 16 个通道驱动的最大峰值功率为 6080W,THD+N 为 1%。

电力之桥
在其基本型号中,它是一款16通道功率放大器,在8欧姆时的额定功率为200W/通道,在4欧姆时为400W/通道。
超越,振幅16为积分器提供了桥接放大器通道对的选项,以增加特定输出的可用功率。
这使集成商能够最大限度地提高需求最大的通道(左、中和右屏幕通道)的功率。
在桥接模式下,功率在8欧姆时增加到800W/通道,在4欧姆时增加到超过1,000W/通道。

高效连接
平衡模拟输入通过双 Tascam 引脚排列 DB25 连接器实现,无需多达 16 个单独的 XLR 连接,从而实现更高效的连接和机架修整。
前面板 LED 显示屏可识别每对通道的正常运行、通道削波、保护和桥接状态。提供触发输入和输出,用于为放大器供电,并以菊花链形式连接系统中的其他放大器。

完美伴侣
幅度的输入电平灵敏度Amplitude16完美匹配输出电平,以最大化动态范围和信噪比。
这种特质的重要性在一个房间里可能有二三十个扬声器的剧院中不能被高估。如果这些扬声器中的每一个都产生哪怕是少量的噪音,它也会迅速变得明显和不可接受的。
这种情况永远不会随着振幅而Amplitude16

音频功率和增益


  • 单通道 8Ω:200 瓦(1 千赫,0.1% < THD+N)
  • 单通道 4Ω:400 瓦(1 千赫,0.1% < THD+N)
  • 单通道桥接 8Ω:800 瓦(1 千赫,0.1% < THD+N)
  • 单通道桥接 4Ω:1000 瓦(1 千赫,0.1% < THD+N)
  • 总输出功率 (120 VAC):2800W 全通道驱动 SE 或 BTL
  • 总输出功率 (230 VAC):3200W 全通道驱动 SE 或 BTL
  • 峰值功率:6080W 全通道驱动 SE 或 BTL
  • 获得:16 dB 单端 / 22 dB 桥接

音频性能


  • THD+N 单端:0.0015% - 8Ω,5W (2dBu)
  • THD+N 桥接:0.0015% - 8Ω,20W (8dBu)
  • 频率响应:+0/- 0.6 分贝,20 赫兹至 20 千赫,与负载无关
  • 阻尼系数:2340 在 100 赫兹 / 1820 在 1 千赫 / 354 在 10 千赫
  • 信噪比:126 dB 参考额定 1% THD 输出(A 加权)
  • 串音:96dB 单端 200W 8Ω
  • 互调失真:小于 0.05%

音频输入和输出


  • 输入连接器:2 个 DB25 母头,塔斯康模拟引脚排列
  • 输入阻抗:47 kΩ,每相
  • 输入灵敏度:6.16V (+18dBu)
  • 输出连接器:每通道 1 个 5 路装订柱

电源


  • 电源要求:2x 100/240V(自动选择)
  • 功耗:0,52W 待机;125W怠速;最大 2x 2000W
  • 电源输入:2x IEC C14
  • 启动时的浪涌电流:16A(<100ms,每个入口)
  • 热转换:最大 683 英热单位/小时
  • 电源保险丝:2x 10 安培慢吹
  • 12V 触发输入:5-15 V 直流;稳态(微型插孔 TS)
  • 12V 触发输出:8-10 V 直流;稳态(微型插孔 TS)

重量和尺寸


  • 尺寸(宽 x 高 x 深)毫米,包括机架式耳朵:约482 x 132 x 452
  • 尺寸(长 x 高 x 深)英寸,包括机架式耳朵:19 英寸 x 5 1/5 英寸 x 17 4/5 英寸
  • 装运箱尺寸(宽 x 高 x 深)厘米:约54 x 53 x 22
  • 重量:20.5千克 / 45.3磅
  • 装运重量/体积:22.4 千克 / 0.064 米3



创诺Amplitude16 专为沉浸式家庭影院而设计,并考虑了定制集成,它已成为当今最通用的功率放大器,为集成商提供了独特的能力,能够以出色的机架效率满足各种通道数量和功率要求。

实际上,单个 3RU 机箱上有两个 8 通道放大器,Amplitude16 具有双电源,每个电源都需要自己的 15A AC 电源输入。在其基本型号中,它是一款16通道功率放大器,
在8欧姆时连续额定功率为200W/通道,在4欧姆时为400W/通道*。

除此之外,Amplitude16还为积分器提供了桥接放大器通道对的选项,以增加特定输出的可用功率。这使集成商能够最大限度地提高需求最大的通道(例如,左、中和右屏幕通道)的功率。在桥接模式下,一个通道的功率在 8 欧姆时增加到 800W/通道,在 4 欧姆时增加到 1,000W/通道以上。**

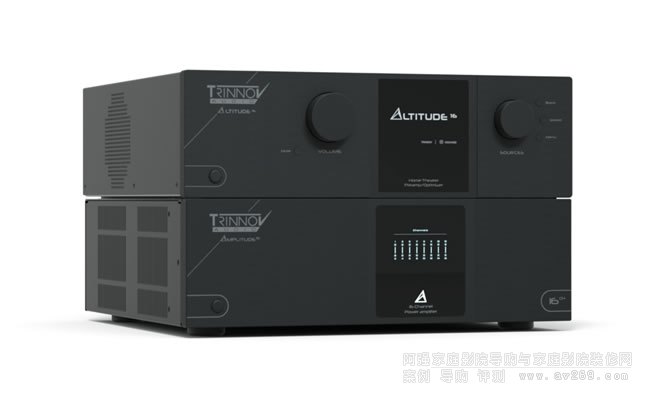

当我们开始为Trinnov的Altitude处理器创建一个新的配套放大器时,我们意识到只有另一个功率放大器无法做到。它需要一些特别的东西来承载Trinnov的名字,而Amplitude16确实符合这个描述,"Trinnov首席执行官Arnaud Laborie说。"其独特的多功能性为集成商和系统设计人员提供了一种美观、功能强大的工具,用于以节省空间、成本和节能的方式优化通道动态供电。

为了预测未来的高级应用,Amplitude16的另一个独特功能是其可选的Dante输入板,该板提供了通过网络交换机将放大器连接到任何Altitude处理器的选项。该可选主板还包括用于监控放大器硬件状态的功能。

与此相关的是,Trinnov Audio宣布所有Altitude处理器在今年晚些时候与Ravenna / AES67兼容,作为免费更新。Dante 提供 AES67 兼容模式,便于将 Altitude 处理器与 Amplitude16 集成。

Amplitude16 的平衡模拟输入通过双 Tascam 引脚排列 DB25 连接器实现,无需多达 16 个单独的 XLR 连接,从而实现更高效的连接和机架修整。

Amplitude16与ICEpower合作设计,根据Trinnov规范,最大限度地提高了D类模块的性能,以紧凑的外形提供出色的音质和最佳的沉浸式体验,从而产生非常小的热量。

Amplitude16 的输入灵敏度与 Trinnov Altitude 音视频处理器的输出电平完美匹配,从而最大限度地提高了系统的信噪比和动态范围。与传统输入灵敏度的功率放大器相比,信噪比性能通常从6 dB提高到8 dB。

前面板 LED 显示屏可识别每对通道的正常运行、通道削波、保护和桥接状态。提供触发输入和输出,用于为放大器供电,并以菊花链形式连接系统中的其他放大器。

* 所有 16 个通道驱动的最大连续功率为 2800W(115V 时)和 3200W(230V 时,THD+N 小于 0.1%)

** 所有通道驱动的峰值功率为 6080W,THD+N 为 1%
