JVC N6投影机 拥有拍手称快的帧适配动态HDR处理性能

以往当我们谈起投影机之中最为重要的部分,往往都会放在硬件上面,例如说显示芯片、光学镜头以及光源系统等。但是随着投影机内部影像处理芯片性能的不断提升,仅仅是简单的软件形式的固件升级就能为整个画面的实际效果带来翻天覆地的改变,这跟智能手机的系统升级所带来的功能强化类似。最近才正式来到我们视听室的JVC DLA-N6,就是通过JVC全新的固件升级,获得了令人瞠目结舌的动态HDR处理能力,与2019年初登场的HDR显示效果相比,俨然提升到另外一个新台阶。为什么动态HDR处理功能能够起到如此突出的效果?主要是因为现阶段家庭影院投影机绝大部分都仅能支持HDR10这类采用静态元数据的HDR技术,简单来说就是通过统一的方式来处理整部电影的明暗变化,但是实际上电影在制作过程中每一帧的画面亮度并不相同,这就会导致在某个画面会出现高光过曝的情况出现,我们就无法看到丰富的高光细节,又或者是暗部过黑,无法看清暗部的过渡层次与细节。为了解决这个问题,最直接的方式就是让静态HDR处理变成动态HDR处理,而动态HDR自动色调映射功能则是其中一种十分有效的解决方案。JVC通过v3.10或以上的固件让DLA-N11、DLA-N8、DLA-N6等4K机型加入了强大动态HDR自动色调映射功能,以逐帧处理,或者根据场景的不同来进行优化,并且建立全新的“Frame Adapt HDR”帧适配图像预设模式。接下来,我们就来研究一下DLA-N6机身当中的“Frame AdaptHDR” 帧适配图像预设模式,在实际的HDR画面表现上究竟能够起到多大的作用。

JVC N6投影机 拥有拍手称快的帧适配动态HDR处理性能

关于“Frame Adapt HDR”帧适配图像预设模式的各种设定

当HDR高动态范围技术出现之后,JVC家庭影院投影机十分注重投影机本身的HDR优化处理,很早就已经留给用户异常细致的HDR手动微调功能,而如今所推出“Frame Adapt HDR”帧适配图像模式则是一个非常值得我们好好研究的特殊的HDR画面设置模式。首先需要强调的一点,这个预设图像模式是针对HDR10的节目内容,并不适用于HLG内容。“Frame Adapt HDR”帧适配图像模式不仅仅能够透过JVC投影机自身的算法,快速地分析HDR内容中每一帧画面的峰值亮度,实时调整这一帧画面的最优化的动态范围,以确保暗部细节与高光层次得以保留,而且还提高了投影机的Gamma色阶过渡处理的精准度,从12bit处理提升至18bit处理,从而获得最为平滑与细节的灰阶层次过渡。因此,可以说JVC所赋予DLA-N6的动态HDR处理功能,已经在家用投影机市场当中的同类型HDR优化技术中独树一帜。

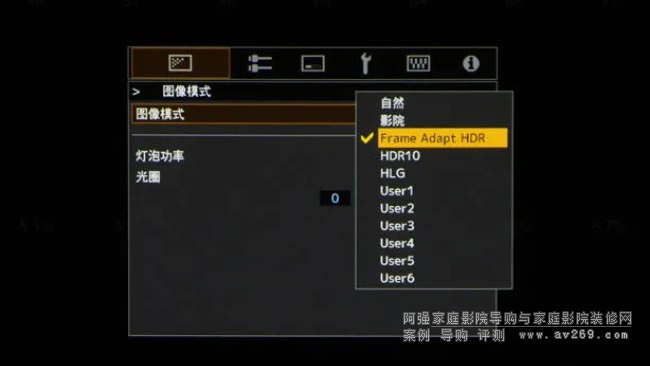

想要开启JVC此次升级版的动态HDR处理功能,首先要在图像模式中选择“Frame Adapt HDR”帧适配HDR图像模式

需要留意一点,除了“Frame Adapt HDR”模式之外,DLA-N6还有专门为HDR10与HLG而准备的HDR图像模式

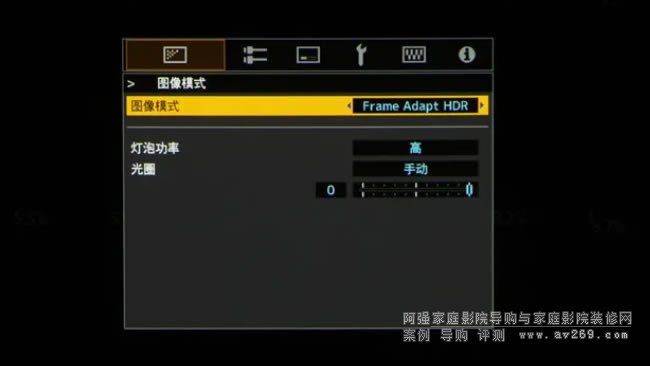

进入到“Frame Adapt HDR”图像模式之后,我们可以选择灯光功率与光圈大小

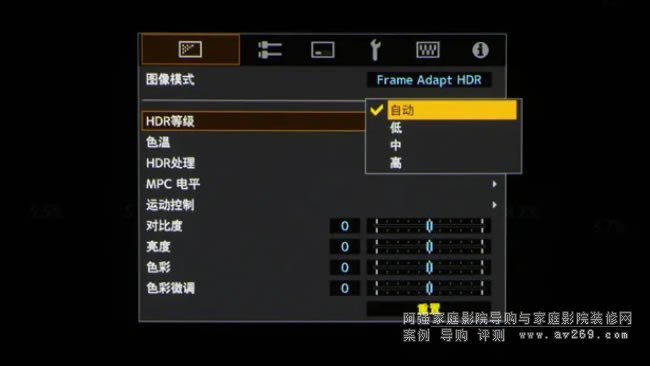

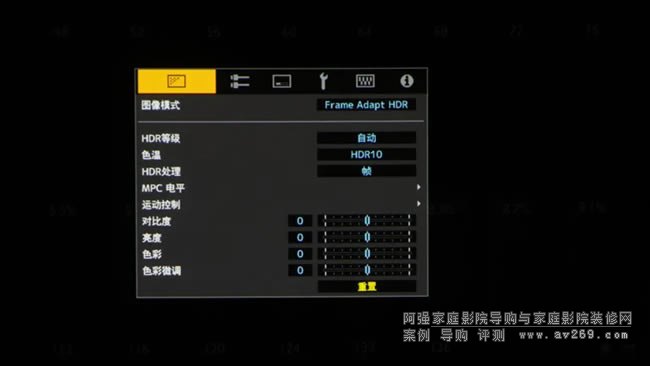

“HDR等级”功能是用于调整画面的整体亮度,其中“自动”档位是投影机根据电影内容的MaxCLL/FALL亮度的元数据自动调整亮度以达至合适,“低”档位适合观看内容整体亮度较高的电影或者适合用于小尺寸的屏幕使用,“中”档位适用于普通标准亮度表现的电影,而“高”档位则是适合用于内容整体亮度较低的电影或适合用于较大尺寸的屏幕使用

“HDR处理”功能则是让用户选择究竟这个图像模式应该选择哪一种HDR的处理策略,“静态”模式简单来说就是不进行任何的动态调整,投影机依据内容的MaxCLL/FALL来设置HDR的效果,“Frame by Frame帧”模式动态分析每一帧画面的峰值亮度,从而自动调整HDR的色调映射,“Scene by Scene场景”模式动态分析每一个场景(可能连续多帧相同画面)的峰值亮度,从而自动调整HDR的色调映射

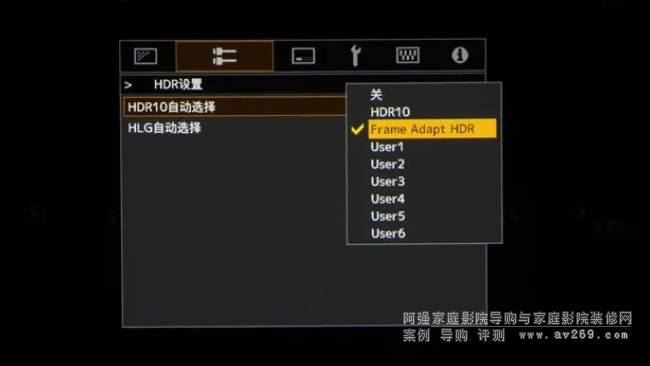

我们还可以设置在播放HDR内容时是自动选择HDR10图像模式,还是“Frame Adapt HDR”帧适配HDR图像模式

关于“Frame Adapt HDR”帧适配图像预设模式下各种HDR等级的画面效果差异实测

在“Frame Adapt HDR”帧适配图像预设模式下,实际上并不是完全傻瓜式的操作,JVC还是留给了用户HDR处理的为调整空间,下面我们就先来看看HDR等级功能下,自动档位和其余高、中、低手动档位之间的处理差异。

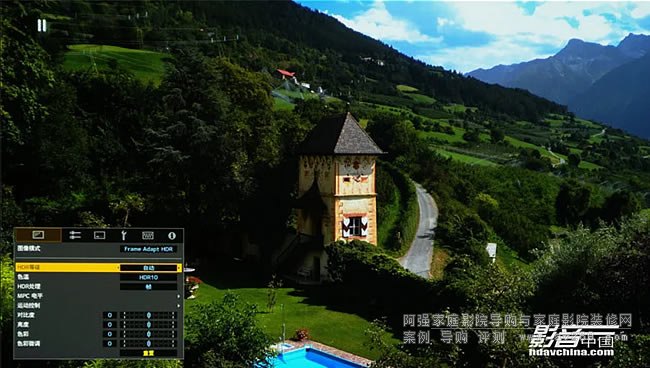

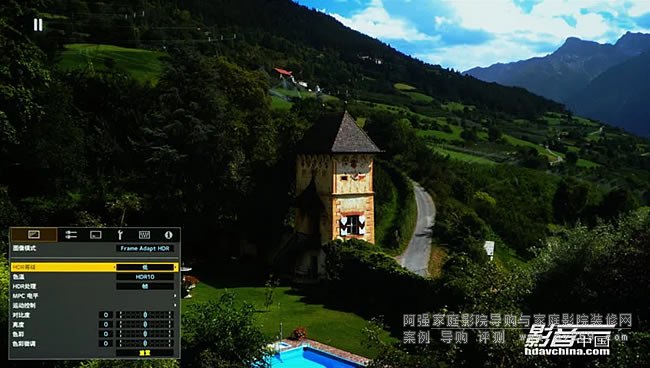

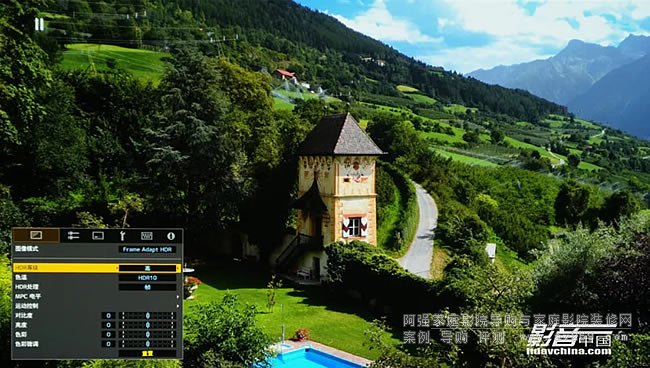

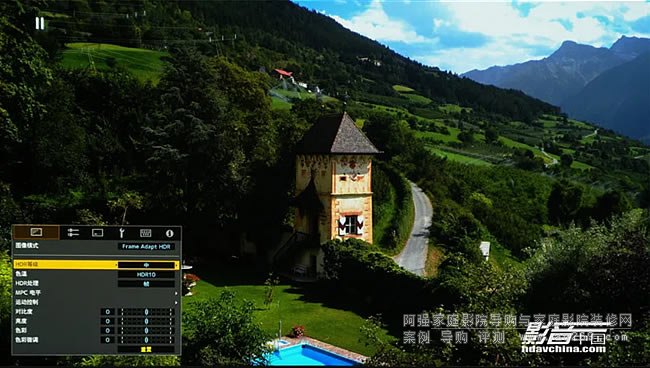

我们先来看一看“HDR等级“功能中自动档位和其余手动档位之间的画面效果差异。我们选取的这个测试画面是一个既包含高光层次,也有着丰富的暗部细节的场景。自动档的表现基本与中档位的效果一致,既保留的暗部的层次,有着扎实的黑位表现,也避免的天空中云层细节的丢失

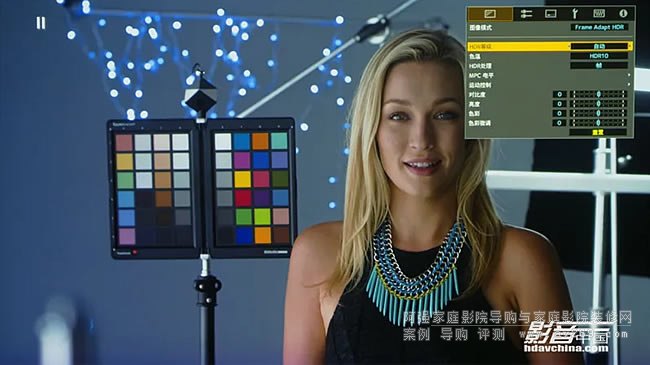

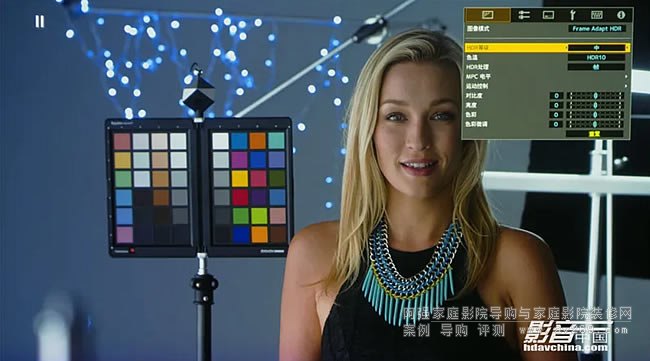

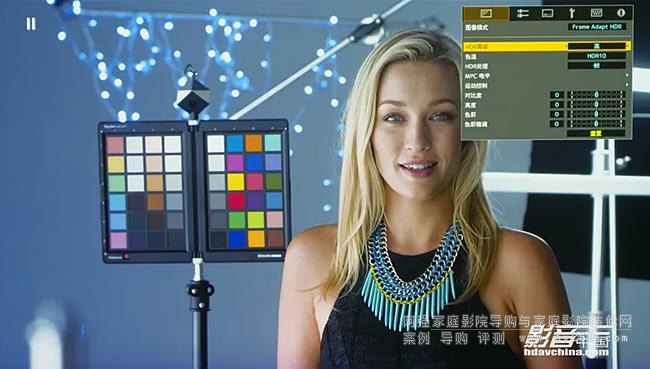

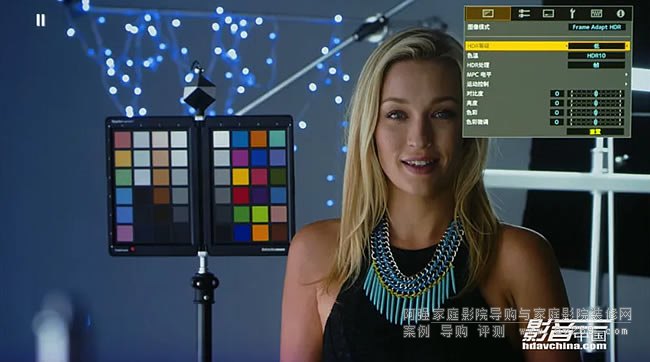

同样,在这个表现人物肤色的测试画面,自动档的表现也与中档位的效果一致,不会像高档位出现脸部的高光过曝问题,也不会像低档位从出现衣服黑位细节丢失的问题

关于“Frame Adapt HDR”帧适配图像预设模式不同画面亮度元数据的HDR处理表现

为了更好地测试DLA-N6的动态HDR处理能力,我们选择了一段可以分别设置画面MaxCLL/FALL亮度数值的测试片段,分别测试在MaxCLL/FALL 600/400nits、1000/400nits、2000/400nits、4000/1616nit时,“Frame Adapt HDR”帧适配图像模式下“Frameby Frame帧”处理功能的实际画面效果,注意HDR等级方面我们选择了自动档位。

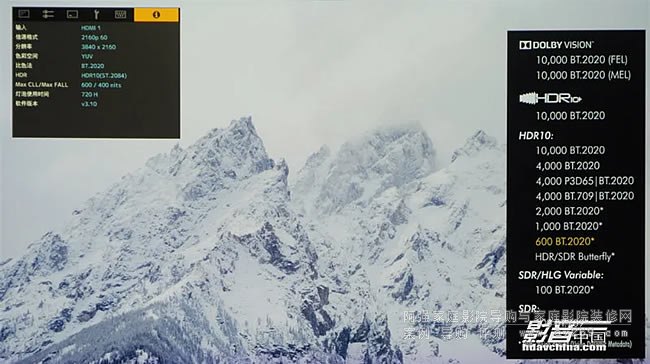

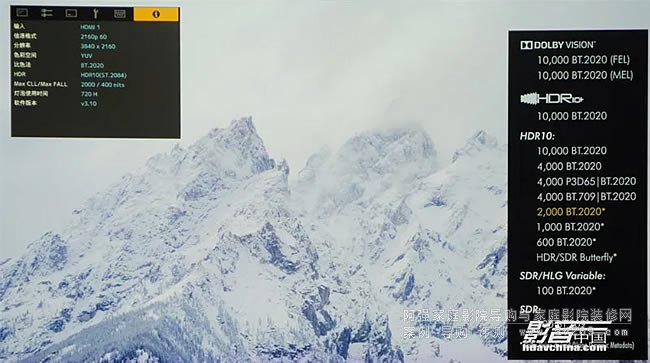

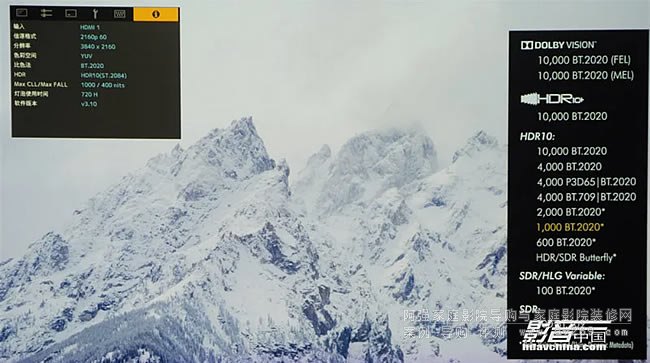

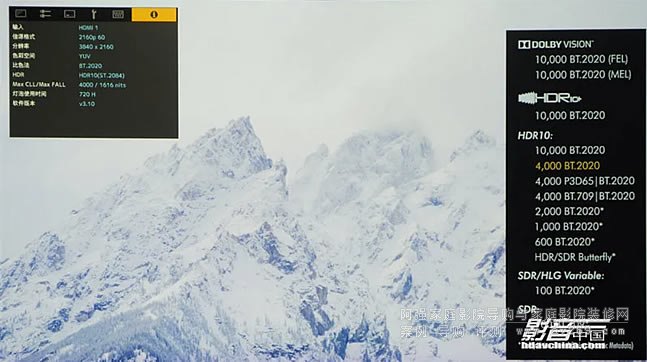

这是一段非常难处理的雪山画面,高光部分的云雾变化以及雪山中岩石的黑色细节很容易就会因为投影机的HDR处理效果而完全分辨不出来。而在MaxCLL/FALL600/400nits、1000/400nits、2000/400nits这三种不同的峰值亮度的测试片段中,高光和暗部细节都能够很好地保留下来,即使是最难处理的4000/1616nit的测试片段,所呈现出来的光影效果还是能够让接受

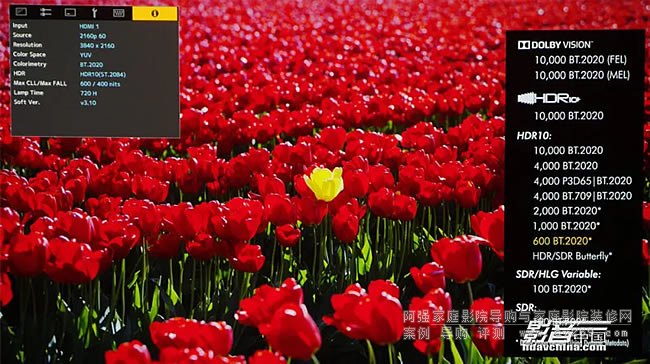

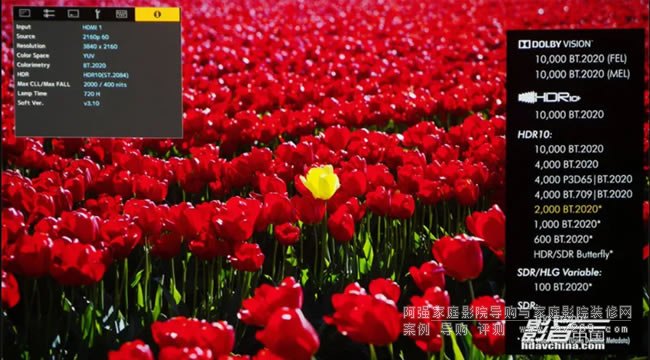

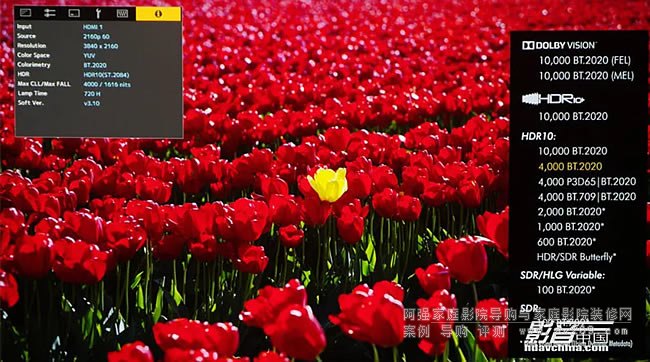

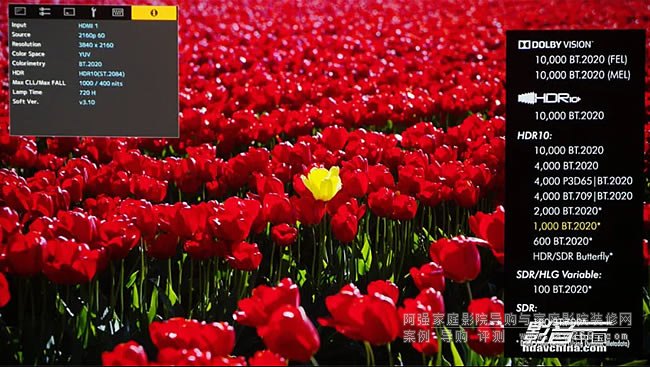

对于HDR画面来说,除了白色的亮度变化之外,其实还包括了其余各种颜色的亮度的动态范围的提升。一般的HDR投影机在面对高峰值亮度的HDR画面时,很容易会出现某种颜色溢出而完全丢失色彩细节的情况,而在我们这次的测试之中,不管是在哪一个峰值亮度的测试片段,都没有出现红色郁金香花朵色彩溢出而导致所有红色郁金香花朵融为一片无法分辨的情况

关于机身外观设计与硬件配置

DLA-N6整个机身工业设计与功能配备与其进阶机型DLA-N8非常相近,包括了机身正前方那个65mm口径的全玻璃电动玻璃镜头、HDMI接口配备等等,而两者在功能上的不同之处主要在于原生与动态对比度标称值的差异,以及色域覆盖范围的大小。DLA-N6在机身内部最为引人注目的当然是0.69英寸的原生4K D-ILA显示芯片,让它的画面分辨率达到了DCI级别的4096×2160的水平,搭配超高解像力的玻璃镜头,使得整个画面的通透感与细腻度相比JVC以往的UHD 4K机型有了显著的提升。

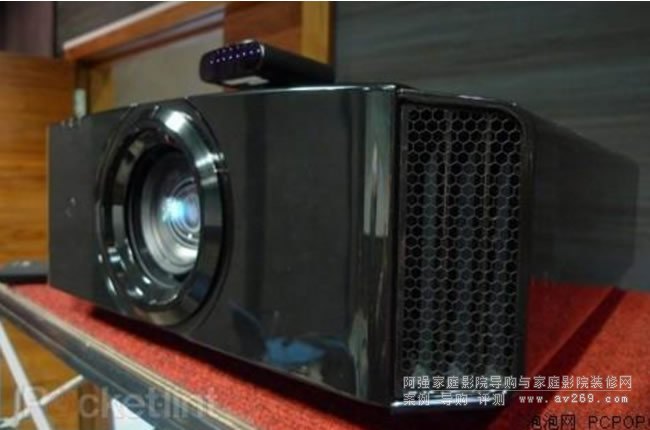

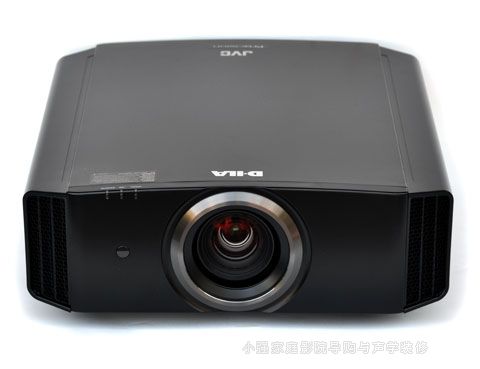

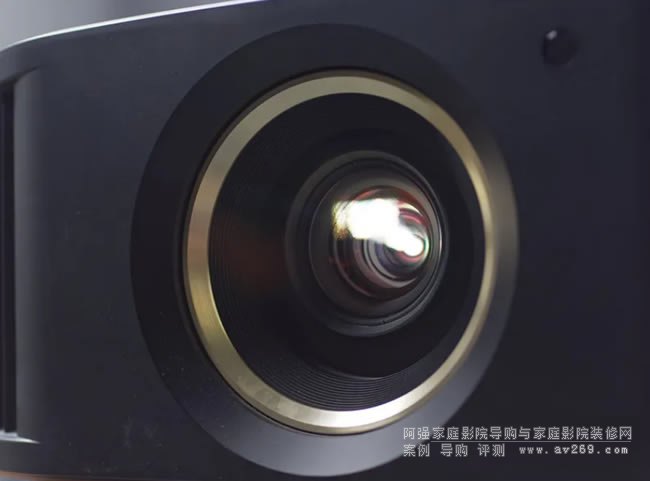

在正前方的最显眼的部分当然是金环镶边的65mm直径光学镜头,采用了4K规格17片15组的全玻璃镜片组结构,为整个画面的透明感提供了很好的保证

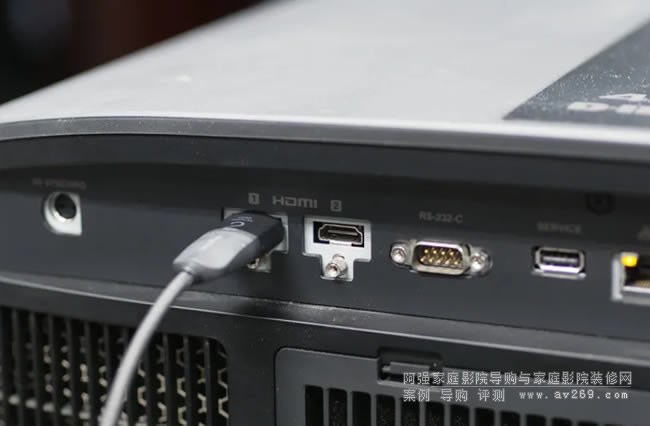

机身背面拥有两个HDMI接口,除了特别采用螺丝强化固定之外,两个接口之间还保留了足够的空间,以便接头体积较大的两根HDMI光纤线同时连接

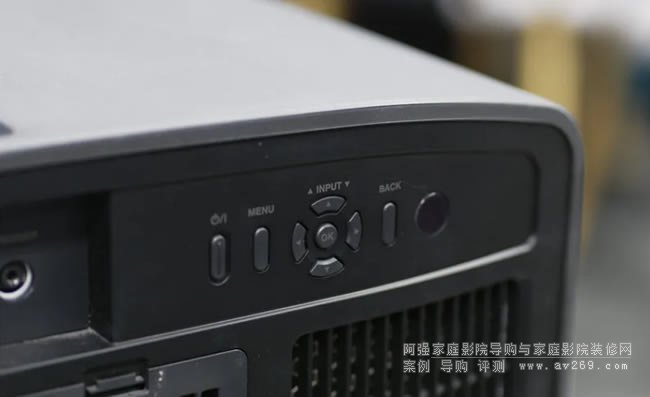

如果无法通过遥控器控制,还可以通过机身后方的功能按键来操作

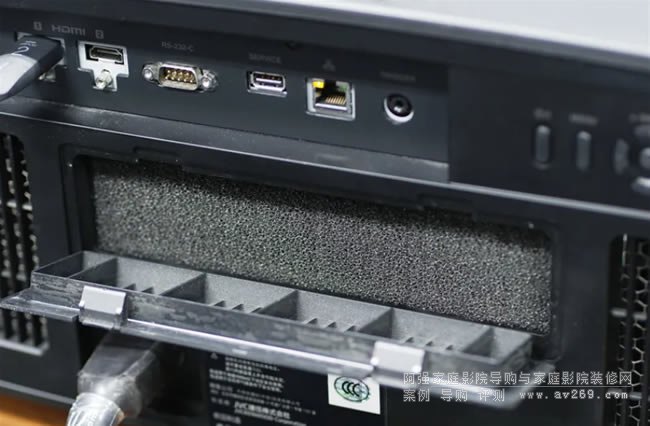

由于散热方式是采取后进前出的方式,在机身背后还配备了可拆除方式的过滤棉

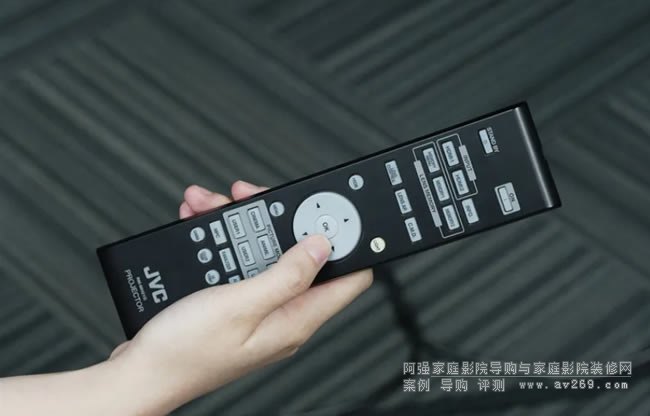

经典的遥控器设计,有背光,也有大量的功能快捷键

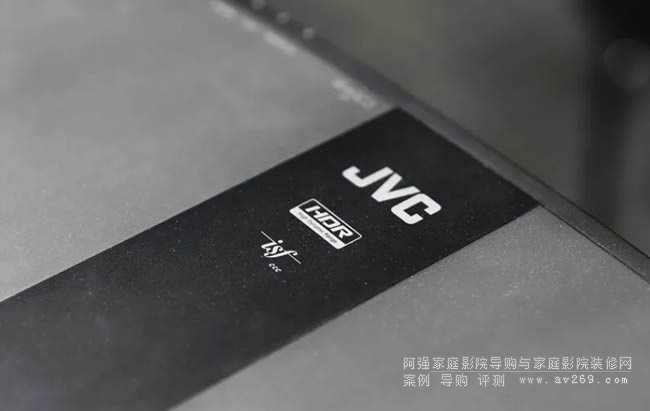

DLA-N6与N8一样都具备了ISFccc认证,内置了专业而完善的色彩管理功能



关于HDR10与“Frame Adapt HDR”帧适配图像模式下色域空间的选择与光谱能量分布测试

接下来,我们来看一看HDR10与“Frame Adapt HDR”帧适配图像模式下的色域覆盖表现。这点也是DLA-N6与其同门进阶机型DLA-N8的主要差距。根据之前测试的结果,DLA-N8是可以达到接近100%的DCI-P3色域覆盖范围,而这次DLA-N6则大概只有85%左右的DCI-P3覆盖范围,不过两者都有着相当不错的色准表现,尤其是在高饱和度的色彩与人物肤色的表达方面更是恰到好处。画面亮度方面,投射130英寸,增益为1.0的白幕上,白色画面中心亮度可以维持20fL左右的水平。

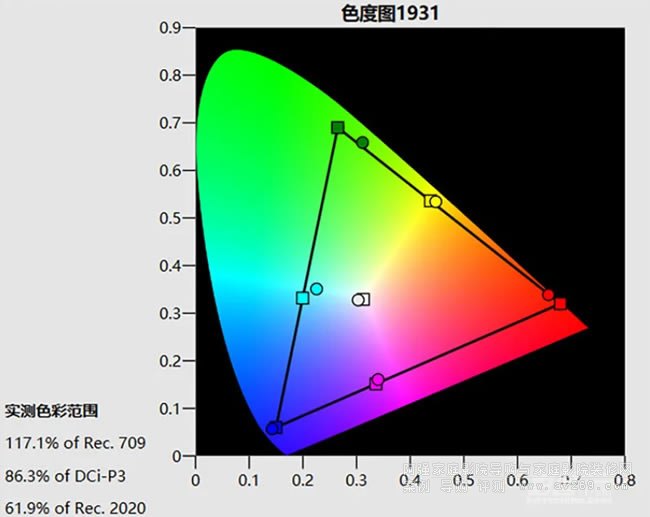

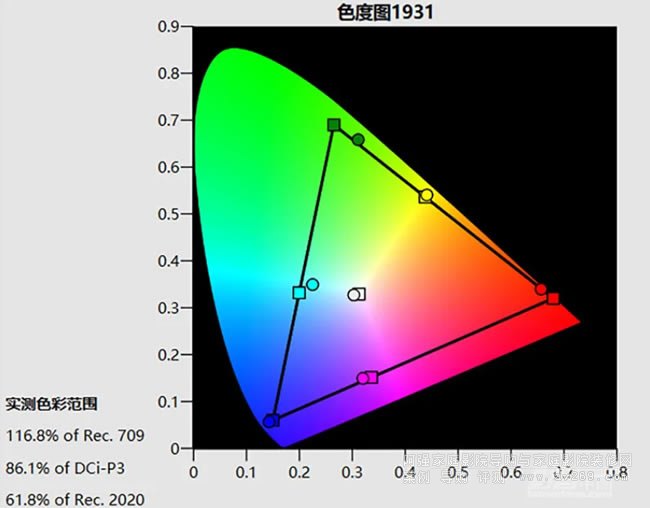

“Frame Adapt HDR”帧适配图像模式下的色域覆盖范围达到86.3%的DCI-P3标准,主要的不足在于绿色在高饱和度方面的扩展还有所欠缺,其余主要颜色的色彩准度则基本令人满意

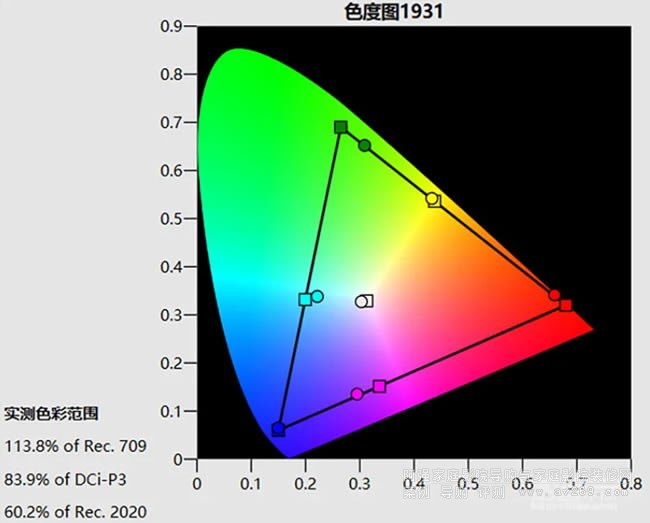

HDR10图像模式,选用DCI的色彩配置,色域覆盖范围略小于HDR10色彩配置,但仍可维持在84%左右的DCI-P3

HDR10图像模式,选用HDR10色彩配置,整体色彩表现与“Frame Adapt HDR”帧适配图像模式一致

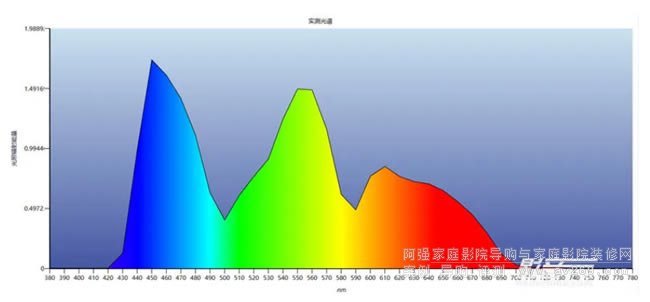

从光谱能量分布测试当中,可以清楚地看到DLA-N6所采用的高压汞灯的光谱能量分布特点,分别在450nm左右的蓝光、540-560nm之间的绿光以及610-620nm之间的红光有较强的能量,且整个光谱的连续性较好

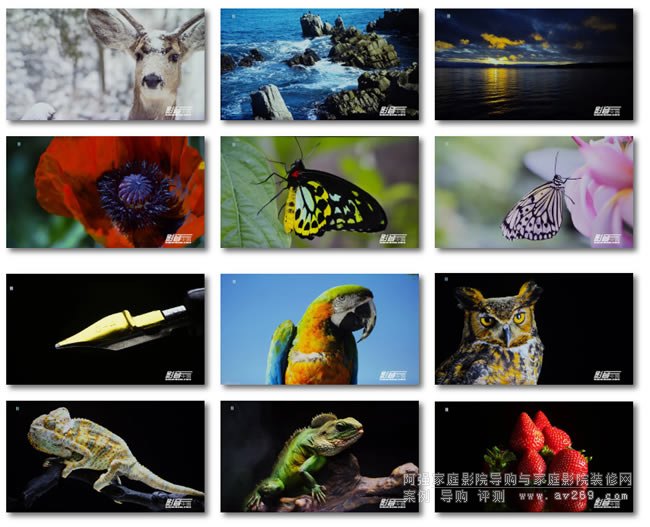

关于UHD 4K HDR画面实测屏摄

总结
当HDR高动态范围技术出现之后,家庭影院投影机技术发展的焦点开始从过往的画面分辨率、画面亮度转移到如何获得更好的HDR画面的上面。由于HDR技术上的独特性,不同HDR内容制作所采用的画面峰值亮度并不相同,有的可能只是数百尼特的水平,有的则可能接近10000尼特,再加上电影之中每个场景,甚至每一帧的画面峰值亮度也不一样,这样就给本身亮度就不高的家庭影院投影机带来了很大的难度。最初一代的支持HDR的家庭影院投影机由于还不太了解如何去优化处理关键的HDR色调映射问题,很容易会出现高亮度画面高光过曝,又或者是整个画面昏暗的问题。而JVC DLA-N6所带来的HDR帧适配动态色调映射配备功能,让家庭影院投影机对HDR画面的优化处理提升到了一个新的台阶,甚至可以媲美专业级HDR视频处理器的效果,让我们看到了家庭影院投影机内部影像处理能力的飞跃。


基本参数

●投影系统:4K D-ILA

●显示芯片:0.69英寸原生4K D-ILA×3

●画面分辨率:4 0 9 6×2 16 0

●光学镜头:4 K规格全玻璃镜片2倍电动变焦/对焦镜头(垂直±80%,水平±43%)

●投射屏幕尺寸:60-200英寸

●光源:NSH 265W(灯泡寿命:灯泡处于低功耗模式时约4500小时)

●动态对比度:600000:1

●原生对比度:60000:1

●视频输入接口:HDMI×2

●运行噪声:24dB(当灯泡处于Low模式)

●尺寸(宽×高×深):500×234×495mm

●重量:19.8kg
