加拿大圣歌 Anthem M1大功率单声道后级介绍

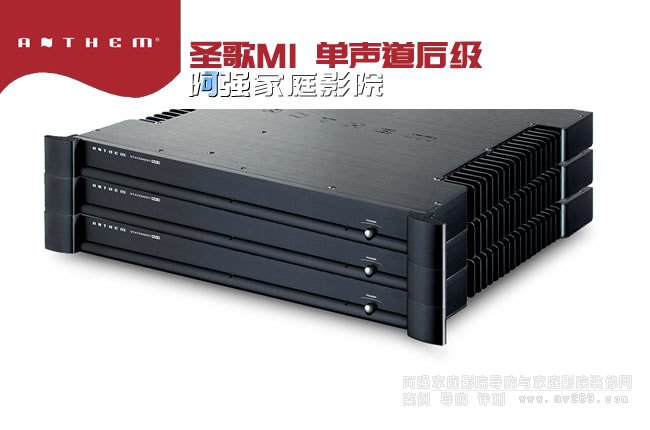

加拿大圣歌 Anthem M1大功率单声道后级

加拿大圣歌 Anthem M1大功率单声道后级介绍,最先进的单声道放大器

在所有音量下均具有最高的音质,在任何负载下均具有平坦的频率响应,在最困难的负载下均能保持稳定。 Anthem M1是最先进的单声道放大器,可将1,000瓦功率输出到8欧姆,将2,000瓦功率输出到4欧姆或更小,从20 Hz到20 kHz的THD保持在0.1%以下。 M1是在我们位于加拿大渥太华的高级研究中心设计和制造的,在我们的多伦多工厂生产。
Anthem M1不仅是一种苗条的,技术先进的单声道设计,它还证明了D类架构从根本上来说并不是缺陷,它在过去并没有很好地实现,主要是因为它对R&D的投入很大。我们很幸运能够拥有内部资源来创建这种突破性的产品,并且有人将揭示这款放大器的真正非凡本质。
尖端技术与设计
完全解析输入信号中所有声音的细微和复杂性。
准确再现信号的整个动态范围。
绝对不允许裁剪输出级。
随着输出增加,无压缩。
平坦的频率响应可适应任何负载,而无需借助数字转换或均衡进行补偿。
在所有负载中都稳定,包括开路和短路。
低噪声地板。
低热量输出,效率出众。
如此机械静音的放大器,即使在最安静的聆听室也很适合。
允许堆叠多个单元而没有过热危险的设计。
以上所有产品都以不便宜的价格提供,但实际上却提供了无限的动态保真度。

市场最佳价值
M1拥有我们屡获殊荣的Statement AB类放大器的所有属性,但通过独家的Anthem技术,远远超出了市场上A类,AB类和以前的D类放大器的当前功能。
专有设计充分利用了D类放大器的所有优点-高输出,高效率,紧凑的尺寸-避免了典型的D类限制,例如难以驱动低阻抗(高端)扬声器,电源线污染,可靠性问题 和不合格的音频质量。 缺少精确的动态非常普遍,以至于常常不被注意,但是通过M1,音乐和电影以令人叹为观止的真实感传递。

解决D类偏见
D类中的“ D”不代表数字。它只是IEEE认可和分类的第四类放大器。第一个是A类,第二个是B类,第三个是C类,依此类推。
与高端发烧友和整个行业普遍存在的偏见相反,D类设计没有固有的缺陷。事实是,没有现有的设计能够达到D类固有的性能潜力。产生出色音频性能的不是技术,而是技术的实现。在Anthem,我们同意大多数D类放大器的性能都很差。但是,M1使用其他同类产品的D类放大(完整讨论请参见D类的下一部分)。
M1不是数字放大器!
信号路径中没有A / D或D / A转换器。放大器的控制系统不断地改变与模拟输入信号直接相关的输出脉冲序列的宽度。本质上,宽度的左右变化类似于信号更熟悉的上下幅度变化,完全不同于所有脉冲都具有相同宽度的数字1s和0s。
卓越的效率
关于D类放大器,在全输出时其效率是传统放大器的两倍,对此已有许多报道,但还有更多。在正常条件下,放大器仅以其全部输出能力的一小部分工作。在其最大输出的1/8(放大器的典型工作电平)下,我们的M1的效率是传统放大器的六倍。

先进的负载监控和功率因数校正
专有负载监控
M1具有非常复杂的负载监控系统。两个100A霍尔效应传感器监视输出电流。信号路径外部的数字信号处理器用于电源排序和监视各种放大器和电源功能,包括线路电压,输出电流,接地故障检测,输出处的温度和直流电压。
M1的输出级不与负载相互作用。使用过去,现在和预测的未来进行调整的磁滞PID控制器可保持放大器负载独立。数以百计的计算机模拟被用来测试和优化该系统,以便它能够处理所有可能的负载。这是一项重大的设计成就。无论您是通过120V电路还是240V电路运行M1,放大器都将根据工作条件提供最高输出。

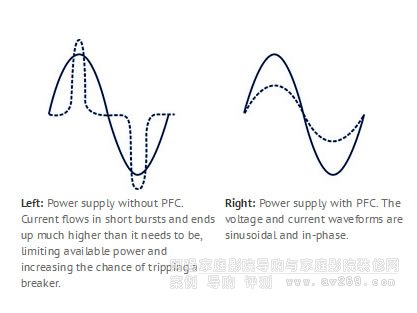

左:不带PFC的电源。电流以短脉冲形式流过,最终变得比需要的电流高得多,从而限制了可用功率并增加了断路器跳闸的机会。
右:带PFC的电源。电压和电流波形为正弦和同相。


功率因数校正
功率因数校正(PFC)可最大程度地提高可用功率,同时减少(大幅度降低!)交流线路上的噪声。如果没有PFC,则只有在电压达到或非常接近其正或负峰值的短时间内,输入电流才能对电容器进行流动和充电。由于功率是电压和电流的乘积,因此只有在两者同时存在时才产生功率。功率因数校正将电压和电流周期结合在一起,从而可以在整个交流周期中从电源连续输出。这样做时,负载似乎几乎完全是交流电源的电阻。 (参见右图)
M1中桥接模式放大的特殊优势
较低电压的MOSFET可用于较低的电阻和较高的速度。尽管由于需要更多的MOSFET而价格更高,但是声音质量却得到了极大的改善。
因为负载是平衡的,所以输出电流从一个电源轨流向另一个电源轨,而不会干扰接地层。平衡负载还可以更有效地使用电源。轨电压是稳定的,与单端D类放大器不同,后者在低频和高功率下会受到轨泵浦的影响。
由于桥接将纹波频率加倍,而阻抗和纹波电压减半,因此电源电容器变得更加高效,从而使电源电容器更加高效。
对于M1等大功率放大器,桥接会更安全。差分输出电压可以达到90 Vrms以上,但在此水平下,每个输出端子相对于机箱仅为45 Vrms。
其他高端触感

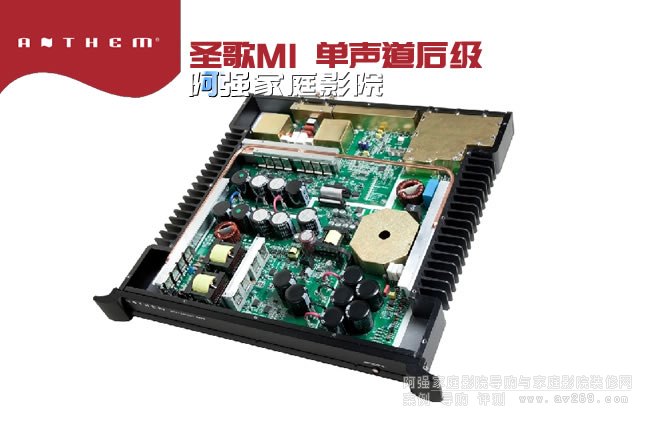

手工设计的带有2盎司铜走线的4层FR4等级玻璃环氧树脂电路板可提高导电性。
广泛使用电源和接地层可确保噪声和电感水平逐渐降低,从而产生一个不会干扰的放大器,仅留下音乐声。
八个65安培MOSFET的每一个均可处理260安培的峰值电流,具有低栅极电荷以实现快速响应,低沟道电阻以实现高效率,而高速则具有高效率和低失真。
信号路径中未使用任何继电器,以防止发生任何继电器故障。

圣歌 M1 规格和参数:

连续输出功率,20 Hz to 20 kHz <0.4% THD+N

8 Ω 1000 W  4 Ω 2000 W  3 Ω 2400 W  2 Ω >2000 W

         ad根据线电压调节 使用交流120V供电的放大器的最大输出为阻抗4Ω和低,以及其最大持续时间, 而有所不同取决于线电压调节。


频率响应
         20 Hz to 20 kHz 开路 +/- 0.1 dB
         8 Ω +/- 0.1 dB
         4 Ω +/- 0.1 dB
         2 Ω +/- 0.2 dB
         1000瓦功率带宽8Ω 5 Hz to 45 kHz
         THD+N at 1 kHz 8 Ω 1 W 0.01 %
         10 W 0.01 %
         100 W <0.03 %
         1000 W <0.06 %
         IMD 19 kHz + 20 kHz CCIF 0.003%
         S/N Ratio ref. 1000 W IEC-A 113 dB
         电压增益 29 dB
         输入灵敏度 100 mV for 1 W 输出 3.2 V for 1000 W 输出 (8 Ω)

输入阻抗
         10 kΩ (RCA) 20 kΩ (XLR)
         阻尼系数 800 to 1400 根据频率
         XLR 配置 针1:地线,针2:正,引脚3:负
         电源要求
         在一个
         典型的音乐/影院安装消费 待机模式下 120V 电源 <1 W
         待机模式 240V 电源 <2 W
         操作模式,闲置 33 W
         典型操作 300 W
         当电源电压为120V,建议使用一个专用的15A的电路,每个放大器取决于扬声器。20A的电路足够的两个放大器,播放音乐,扬声器阻抗为8Ω。此产品经营由单相AC电源供应108V和264V之间,频率为50或60赫兹。

尺寸
         高度 英尺2 1/4英寸(5.7厘米), 无脚1个机架单元
         宽度 标准处理 机架式处理19 1/4英寸(49厘米)19英寸(48.3厘米)18 3/4英寸(47.6厘米)
        深度 18 3/4 inches (47.6 cm)
        重量(不带包装) 20 lb (9 kg)
