院线同步神器JETREEL(捷特瑞)超级私人电影院 支持4K视频、Dolby Atmos及Auro 3D音效

私人影院”在本刊里面是最常出现的名词。同时,我们也经常刊登来自全国各地的影音集成商所打造的豪华影院视听室案例。不过,这些影院绝大部分的片源都来自蓝光碟。我们知道,相应的蓝光碟往往是电影上映的三个月后才开始发行的。而对于一个真正极致的私人影院必须具备与院线同步片源的能力,让用家安坐家中就能欣赏到最新的电影大片。只要拥有这样的一个电影院,就不需要为了电影院里面仅有的几个好座位而跟别人抢票,而且场次能够在电影上映期间内自由安排,还有比专业电影院更好的影音效果,甚至还能跟几位好友一同在家中举办一个私人电影首映礼……正所谓有求必有供,有了这一小撮追求极致的消费者,就有一些公司专门为这部分人提供解决方案,JETREEL正是其中之一。为了体现这种极致的服务,我参观了位于深圳南山区的一个采用JETREEL私人影院解决方案的视听室。该体验室不仅能提供与院线同步的片源,还能支持4K视频,以及Dolby Atmos和Auro 3D音效,绝对称得上是一个超级私家电影院!

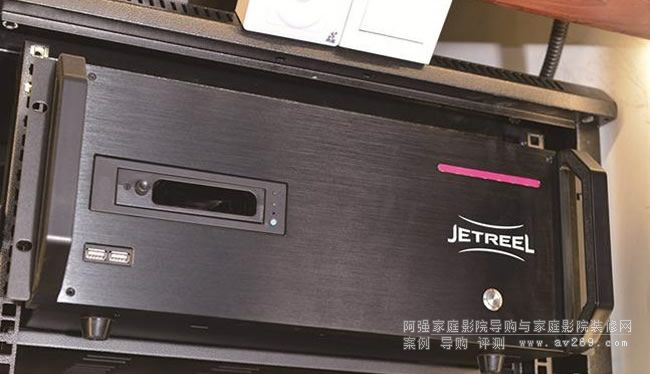

JETREEL SX-2000TRi电影服务器
影院系统设备清单

讯源:JETREEL SX-2000TRi电影服务器,OPPO BD-105D蓝光机
数字投影机:Barco DP4K-23B 4K投影机
电影音效处理器:Dolby CP850全景音效处理器、Auro-3D Mensa环绕声处理器
音箱:Ascendo CCRM12数字有源监听音箱×28只、SMS数字有源低音音箱×4只
A/D(或D/A)转换器:Pivitec e16i输入模组(用于匹配Ascendo音箱)、Dolby DAC3201 32路DAC(用于通道扩展)
捷特瑞院线同步服务器
电影服务器是核心
  这个超级私家影院之所以能够实现与院线同步片源,其核心就是JETREEL所提供的SX-2000TRi电影服务器。这台电影服务器具备DCI标准认证,所谓DCI是由包括迪斯尼、福克斯、派拉蒙、索尼电影娱乐、环球和华纳兄弟电影公司在内的六大好莱坞电影公司于2002年共同成立的标准,目的在于制定数字影院的高质量规范,确保技术性能、可靠性和质量均达到最高水平。对比起蓝光碟,SX-2000TRi所播放的片源均为商业影院使用的原生音/视频数据,包括非压缩的24bit/96kHz  LPCM音频以及12bit色深的高清图像,一部电影的容量就高达数百GB,码率达到了250Mb/s,甚至500Mb/s。因此,无论是画质还是音质都不是蓝光碟的效果所能比拟的。阿强家庭影院导购网欢迎您光临!

  不过,DCI标准有一个非常硬性的要求,它必须要求同样具备DCI认证的专业投影机配合才能播放影片。因此,JETREEL就专门制定2套解决方案供用户选择。一套是2K方案,搭配NEC NC900C-A+投影机,另一套是4K方案,搭配Barco DP4K-23B 4K投影机。例如,这次采用的投影机为Barco DP4K-23B 4K专业数字投影机,用于播放4K电影。

极致的影片服务
  在影片方面,JETREEL私人影院跟商业电影院一样,观看电影同样需要收费,而且是每看一次电影就收一次费。JETREEL已经和影片制作商和发行商建立起商务合作,为客户带来整整的影院同步影片。在现场,我们看到JETREEL的影片涵盖了几乎全部正在上映的大片,包括当前最热门的《速度与激情7》,当然与尊贵的服务相对应的也是不菲的价格,每部电影每看一次需1600元人民币左右。不仅这样,JETREEL还推出一些套餐服务。例如,用家一年一次性付5万元人民币就可以看50部电影。而且这50部电影都是经过精挑细选后才推送给用户的。因为JETREEL官方认为,JETREEL私家影院系统本身的定位就是顶级、奢华,必须给客户最好的影音享受,所以在挑选片子的时候都会选择音效和画质均制作精良的大片,如采用4K拍摄、Dolby Atmos或Auro-3D声音制作的电影均为优先选择的对象。
捷特瑞影院服务器

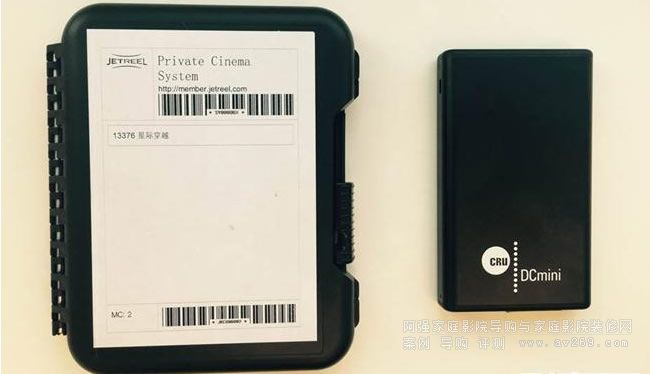

既然价格能控制到比较合理的范围,同时又有套餐服务,那么片源问题就基本解决了。但是影片的传输也是一个大大的问题。刚才说到,一部电影的容量高达好几百GB,即使专线光纤上网也要同步好长一段时间,ADSL宽带网络那些就根本不用奢望了……JETREEL的影片使用的是专门为数字电影设计的存储媒介,并由专人上门送片,保证客户能在第一时间享受最新的电影。

  尽管SX-2000TRi能同步大片,又能提供高质量的影片,但也有它自身的一些限制,对于那些已经下线的电影是无法继续观看的。换句话说,用户想回味一下过去的电影就不能通过SX-2000TRi来实现。好在,JETREEL系统能和传统家庭娱乐设备很好地集成,客户还是可以选择蓝光机或者硬盘播放机通过JETREEL顶级的影音平台回味经典影片。

同时支持Dolby Atmos和Auro-3D音效重播

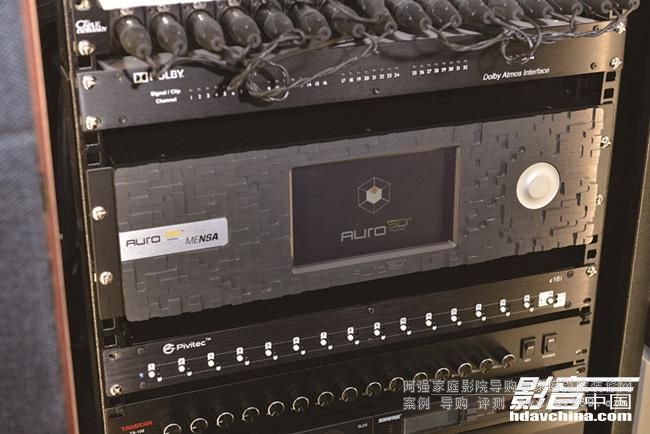

  该视听室的Dolby Atmos和Auro-3D音效重播部分的解决方案和技术全部由香港MBS负责提供,影音系统里面分别采用了2台环绕声处理器。其中,Dolby Atmos音效使用的是Dolby CP850全景音效处理器,Auro-3D音效解码则使用Auro-3D MENSA环绕声处理器。前者与SX-2000TRi连接,后者则与OPPO BD-105D连接。

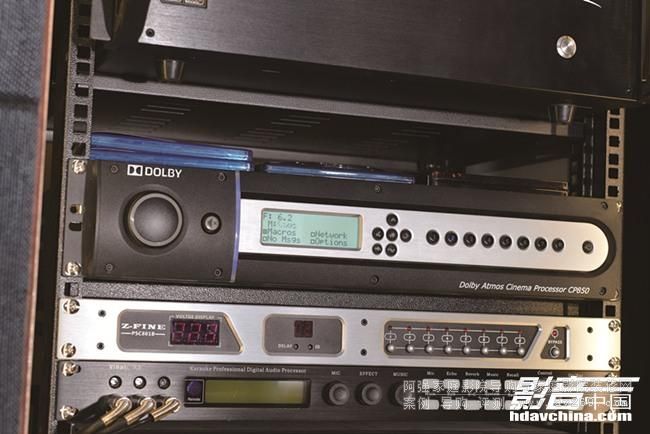

  对于CP850,它是一台专门为商业电影院设计的全景音效处理器,它可通过增加DAC3201(32通道DAC)来扩展通道输出,单台CP850最多可连接两台DAC3201,从而扩展到64个通道输出。这个视听室采用的是11.4.6全景声模式,全部总共需要21个音箱,所以只需要外加1台DAC3201就能达到使用要求。而Auro-3D音效则使用Auro-3D Mensa环绕声处理器,Mensa是目前Auro-3D里面的旗舰型号,自身具备16通道输出,可以通过扩展提升到80个通道(AES/EBU)输出,而Auro-3D部分则采用13.2声道模式。
  说到这里,大家估计也看出些问题来了。如果院线电影是Auro-3D音效该怎么对应?或者说蓝光碟有Dolby Atmos音效,那可怎么办?不用担心,Mensa在不久将来可以通过升级来实现对Dolby Atmos的支持。对于电影服务器方面,由于目前国内绝大部分上映的大片都是采用Dolby Atmos制作的,基于这个原因,所以就选用CP850与SX-2000TRi搭配使用。
  在音箱的布局上,视听室内采用三层式音箱布局来实现对Auro-3D和Dolby Atmos这两种音效的兼容。一共使用了32只音箱来构建,分别是前方、左右两侧的上/下层以及天花均安装了6只音箱,后方上/下层共4只,再加上前后各2个超低音音箱。那到底这32只音箱怎么去分配?怎么去切换?其实,当重播Auro-3D音效的时候,全部喇叭都是一起投入工作的。而当重播Dolby Atmos音效时就是前方、左右两侧和后方的所有下层音箱、头顶的6只音箱以及4只低音音箱投入工作。

全数字有源一体化音箱
  在音箱的选用方面,所有的音箱均来自德国Ascendo CCRM12和SMS这两款音箱。这两款音箱是Ascendo专门为音频后期制作室而设计的有源一体化监听音箱。在设计上,它们的内部采用全数字化处理。也就是说,它们能直接与数字前端设备连接。不过,CCRM12和SMS的数字接口并非专业领域中常见的AES/EBU接口,而是网线接口。另外,也针对模拟前端设备而配置了平衡输入接口以及A/D转换器。其中,模拟接口连接CP850,数字接口连接Mensa环绕声处理器。但是问题来了,Mensa的输出是模拟信号,怎样跟采用网线传送数字信号的CCRM12和SMS连接呢?其解决的办法就是使用一台Pivitec e16i输入模组,这个设备的内核其实就是一个A/D转换器,能将模拟信号转成网线数字音频界面,这样就可以让Mensa和音箱之间联通了!

隔音降噪非常重要
  说完系统的组成,接下来一起来看看视听室的声学处理吧!视听室的声学处理以及施工则由中乐影音负责。对于家庭影院视听室,隔音是非常重要的!隔音主要包括:1.隔离外部噪音,防止外部噪音传入;2.隔离内部噪音,防止室内声音传到外面。同时也要避免视听室内的设备所产生的噪音。这是视听室内最大的问题,是影音设备自身的噪音问题。例如,SX-2000TRi电影服务器、CP850全景音效处理器、Barco DP4K-23B 4K投影机都有散热风扇,其中以Barco DP4K-23B 4K投影机的风扇噪音最大,这样就需要对影音设备进行更有效的隔离。

  该视听室将所有设备隔离到座位后方的一个独立空间里面,而且座位与隔离空间的距离很近,必须小心处理。不过,隔离容易,关键是用什么样的材料来隔离。该视听室所用的隔离材料就是钢板,再加上金属龙骨,然后用焊接的方式将钢板和龙骨连接起来。同时,也要保证焊接位不能带有任何的空隙。此外,投影机的镜头位置也专门使用了一块光学玻璃,保证既能隔离又不会影响到画质重现。经过这样的处理,隔离效果是非常好的。只要关上隔离区的门,即使坐在后排座也不会察觉到投影机的风扇噪音。

  至于通风管的噪音怎么解决?首先,必须采用分体式空调,把产生主要噪音源的主机移到视听室外部,然后从主机引出来的通风管道口径均全部加大,以降低空气流速。同时,出风口的位置选择也非常特别。大家能猜到出风口放在哪里吗?答案是前后排座位的阶梯上面,而且这个出风口被前排沙发遮挡起来,因此不会被发现,还能更进一步降低噪音。阿强家庭影院导购网欢迎您光临!

  除了隔离来自影音设备的噪音源,对于该视听室的隔音方面,最主要的是处理好左右两堵门。解决的办法很简单,采用双层门结构进行隔离,同时门上面用的锁也是专门从日本订购的滚轮锁,这种锁本身已具备隔音功能,可谓将所有细节做到尽善尽美了!

  在其他声学处理方面,整个房间的声学处理以吸收为主。这主要的原因是音频回放为全方位传送的方式,观众听到的声音都是直达声,不需要通过反射声来营造空间感。

非常强悍的音质和画质
  在这样的一个超级私人电影院里面欣赏大片是什么样的感受?这次我就有机会通过SX-2000TRi电影服务器观看了几部大片的预告片段。由于SX-2000TRi电影服务器所播放的电影均为无压缩的视频和音频数据,画质和音质真是令人无可挑剔。单论音频,全频的声音非常厚重扎实,非常的饱满,信息量丰富无比。我印象最深的是低频部分,声音更厚、更沉稳有劲,冲击力强悍,音色也更温暖自然,而且音场感也非常好,宽阔庞大,规模感磅礴,声音能完全填充整个空间。论图像,那不能单单用漂亮来形容,其细节、暗部层次、质感、明暗过渡等方面的表现真是无懈可击!除了看SX-2000TRi上面的电影片段,还通过OPPO蓝光机和Auro-3D Mensa环绕声处理器来试听了Auro-3D的测试碟。音效跟之前的相比则是完全不同的风格,Auro-3D音效更着重于声音的刺激感和爆炸力,低频听起来少了一丝温暖感,但却多了一分横蛮的力量,声音更凶狠、更具爆炸力,完全可以用刺激过瘾来形容!



享有专属院线 - 品鉴私人宅邸首映礼

捷特瑞私人影院,   为您带来无与伦比的殿堂级视听震撼,   更是一场引领生活变革的影音进化。

捷特瑞作为全球唯一一款拥有「好莱坞DCI数字电影标准」的私人影院放映系统,   将打破常规私人影院格局,   并将商业影院的好莱坞播放标准应用到私人影院领域。什么是好莱坞DCI标准?简称为数字电影标准,   迪斯尼、20世纪福克斯、派拉蒙、索尼电影、环球影业和华纳兄弟等公司组成的数字电影倡导联盟(DCI)正式公布了数字电影标准,   并且是全球通用的标准。

拥有了DCI认证的私人影院,   意味着将商业影院播放的最高标准应用到家庭领域。在过去十多年里,   我们致力于商业影院服务器的设计和研发,   并且在业内获得了普遍认可和大力支持。捷特瑞将为您呈现顶尖的视听享受,   为您打造专属的私人影院放映系统。端坐家中即可观赏最新上档的影片内容,   绝美的3D视觉效果,   媲美专业影院的殿堂级视听震撼。

捷特瑞为您带来无与伦比的影像呈现,   色彩空间宽容度更是高出蓝光影碟播放器4,096倍,   数据传输时单位时间传送的数据位数高达250Mbps/秒,   高出蓝光影碟播放器近6倍。拥有捷特瑞意味着拥有了真正意义上的专属私人影院放映系统,   客户可根据个人喜好点播院线近期上映的影片。截至目前,   这一模式在全球民用领域绝无仅有。
阿强家庭影院案例

关于 DCI 认证

数字影院规范(Digital Cinema Initiatives, DCI)由包括迪斯尼、福克斯、派拉蒙、索尼电影娱乐、环球和华纳兄弟电影公司在内的六大好莱坞电影公司于2002年共同成立。

DCI的成立目标是制定数字影院的高质量规范,   确保技术性能、可靠性及质量控制均达到高水平。各大好莱坞电影公司坚持采用DCI标准,   非DCI标准的设备严禁播映好莱坞数字电影。

捷特瑞与六大好莱坞电影公司合作紧密,   拥有DCI标准认证,   并拥有坚实的影院技术背景作为坚实后盾,   为您带来媲美商业影院的视听效果,   同期上映最新上档的影片内容。

DCI采用高度安全的128-bit AES加密,   需配合专属的媒体播放器和投影机方可解密数据。唯有DCI标准能够还原电影导演和摄影师在影片摄制过程中追求高品质的要求。

阿强家庭影院案例

服务器简介

基于高科技研究室精密打造,   捷特瑞私人影院比普通影院更胜一筹

捷特瑞JR-1000播放器技术规格
储存
2TB RAID 5数组,   冗余热插入储存,   可保存10-15部影片

视频
专用的数字影院图像解码器,   可同时支持JPEG 2000/MPEG-2/MPEG-4文件格式;
JPEG 2000的最大码率为250 Mbps;2K或4K电影放映 (2D和3D)

色深
12-bit CIE 1931 XYZ,   每种原色由12-bit代表,   色彩总数达687亿种

播放帧率/ 24/48/60 帧

音频 /非压缩(PCM) 16-bit/24-bit,   48kHz/96kHz,   高达16路AES/EBU均衡数字输出

机箱/ 4U机架可镶嵌播放器,   铝金属框架

网络 /有线以太网连接器RJ-45 x 5

电源 /100至240V,   60至50Hz,   6至3A,   最大功率消耗320W

传输接口  /USB 2.0 x 8,   HDMI x 1,   3G-SDI x 2,   eSATA x 3

影像支持格式 /SMPTE 数字影院包 (DCP),   Interop DCP、蓝光、DVD

服务器3D支持 /支持

投影设备
投影技术
3芯片DMD反应方式

显示芯片
0.69英寸DLP,   2048×1080像素(4096x2160可选)

投影机3D支持
支持

灯泡功率
2×350W

变焦比
1.36-6.34:1

体积与重量
W621 x D798 x H314mm;净重:43kg

音效设备
PCM
44.1、48和96kHz;16、20、24位

杜比数字(AC-3)
最高5.1声道

杜比定向逻辑
L,   C,   R,   S

杜比定向逻辑II技术
L,   C,   R,   Ls,   Rs

杜比环绕EX
L,   C,   R,   Ls,   Rs,   Bsl,   Bsr,   SW

杜比全景声
可选

体积与重量
2U机架安装机柜:89 x 432mm;总深度,   包括接口和衰减器调节旋钮:269mm
机架把手后深度,   包括接口:248mm;机柜把手安装平面前的深度:24mm;净重:4.2kg

放映系统

12-bit 数字电影标准可完美诠释好莱坞电影精髓。捷特瑞放映系统是专为全球最大银幕而设计,   影像表现更为出色。

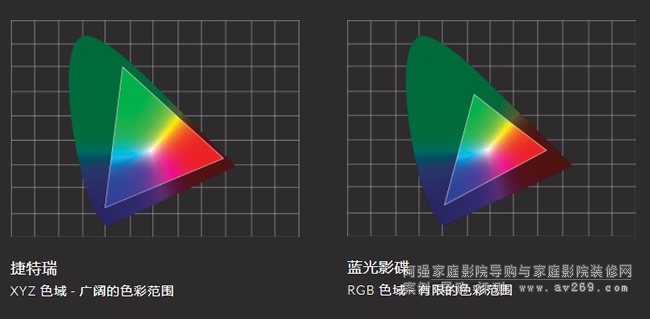

色域   RGB色彩系统利用不同浓度(以0至256的数值代表)的红(R)、绿(G)和蓝(B)三原色混合为不同色彩/色域的概念与此类似。DCI采用的色域系统名为CIE 1931 XYZ,   令可容纳的色彩数量增加近5,000万种,   而设计者开发这个系统的初衷,   则是为了迎合人类视力范围可感应到的光谱极限。

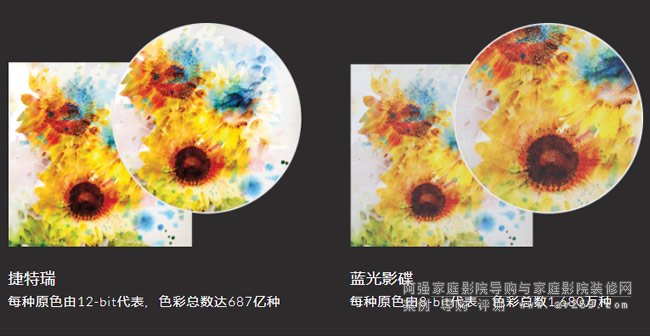

色深  色深代表电影每帧画面内描述单一像素所采用的位(bit)数目,   DCI采用了12-bit的数字影院标准。12-bit像素的细致程度较蓝光影碟的8-bit更高,   还原屏幕栩栩如生的超高清画质,   彷彿在您面前破「幕」而出。

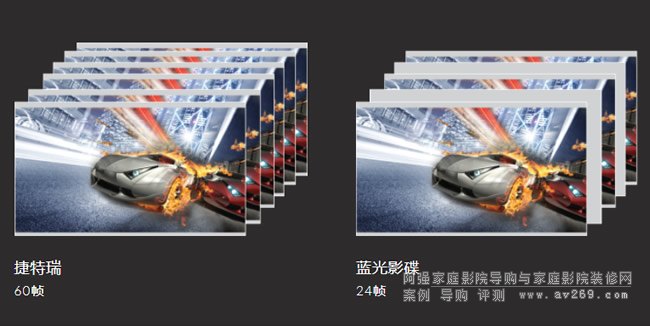

帧率  捷特瑞电影播放规格达到每秒60帧,   远超出蓝光影碟的每秒24帧,   令画面动态更流畅自然,   尤其动作电影更是还原电影前所未有的真实感。

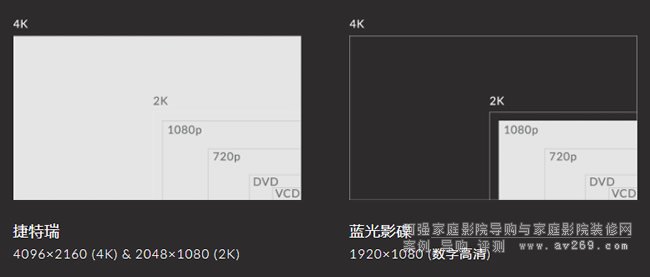

分辨率 捷特瑞放映系统是专为全球最大银幕而设计,   其高达4K影院级分辨率与时下高清标准的蓝光影碟(1080p分辨率)进行对比,   影像表现更为出色。
