记用JBL ProjectArray系列音箱完成"超级影院"实例

(配图由小强家庭影院导购网提供,文字为试听前线版板所有)
不久以前,受朋友之托作一套“超级家庭影院”系统整体设计方案,包括音频系统,视频系统的选型配置,房间建声学设计装修以及电源系统,接地装置改造等。
朋友提供的房间条件非常理想:宽6米多,长10米多,高4米多。预算充裕,并表达了对设计者的充分信赖,任凭挥洒。遇此“明主”,可谓幸甚矣!
作为压缩驱动器(号角)系统铁杆拥护者的我,第一念头,自然想到JBL新近推出的Project Array系列音箱作为该系统的音频核心硬件。在此之前我曾用五只或七只JBL4428 +超低音箱;二只4344或4348 + 三只或五只4428 + 超低音箱,组成5.1或7.1音频系统,效果非常好。但是以上所说的“用主”都是有一定“阅历”或较资深的发烧友,对“监听”级扬声器的“朴实无华”无审美障碍,甚到对其可以说十分“偏爱”。
而本案用主,与上有所不同,不但要求声音好而且追求“华贵”。

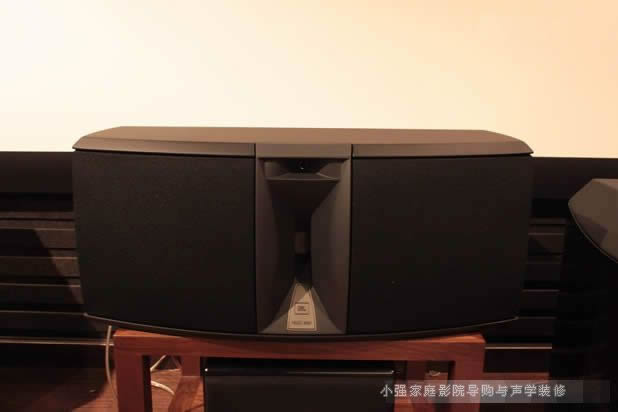

“Array”外形就很“华贵”(照片无法真实反映),用料、做工十分精道。箱体涂以呈暗纹的亚光钢琴漆,顶盖为高级仿羊皮革饰,手感极佳,号角凌空于箱体之上而独立,纵向配置,驱动器铸铝散热片暴露其外,是十分典型的“Project(工程的,专业的)”设计理念,表现JBL一以贯之的不拘世俗审美,特立独行的专业风范。
一般人看“Array”可能会有“奇异”之感。但是对于熟悉了解JBL六十年来“经典”音箱传统,特别是工程专业(Profesional)系列音箱产品的人来说并不感“意外”。看看JBL工程专业音箱ARRAY48系列音箱、JBL4000系列电影院扬声器“4675”,就知道“ Project Array”完全脱胎于这些“专业经典”是JBL六十年音响技术成果的继续与发展,是坚持传统与创新思想的产品,是家用音响专业化的作品。

 “Array”系列音箱沿袭了JBL“仅是优良设计的二分频音响,就是最理想的音响”的传统设计思想即“号角+大喇叭”,在现代系统中增加了“超高音单元”以适应“讯源革命”带来的“宽频带”化的需要,正是所谓“扩展2路分频”体现了“与时俱进”和“传统与创新”的设计理念。
“Array”采用的单元非常优秀,都是JBL单元制造序列中最成熟,最看家的产品:435AL-1驱动器(与JBL监听顶级4348相同),经典的LE14H-3 14寸低音单元(脱胎于Array48,前旗舰K2 9500)。比“Array”更好更贵的单元只有最新的旗舰DD66000和前旗舰K29800所用的“铍箔”和“钴磁”单元了。小强家庭影院导购网www.av269.com
随着科学技术的不断进步,音响技术中扬声器以外的其它部份如讯源,功放等也在同步发展,以往阻挠号角出好声的因素已不复存在。而“号角”系统具有的速度感,密度感,高灵敏度以及不压缩动态下的听感,和“再现录音场景”营造优异三维音像的能力,越发使人坚信它的完美和无可替代的魅力。
“Array”系列音箱无疑是完成“超级影院”的极佳选择。

房间建声设计与装修
房间建声设计与装修,对于“超级影院”系统整体设计是至关重要的组成部分。音视频系统选型配置固然重要,但与其说是“设计”,不如说是“选择”。它要求设计者的专业经验,阅历和对音响品牌机型的认知能力,讲究的是对系统搭配合理性和性价比的把握。系统的优劣更依赖于制造商的技术能力。

而房间建声设计和装修,则是终端用户“亲历亲为”的“创造”性的工作。
“房间”是整体系统的一大硬件。设备选型配置时一定要考虑“房间”因素。房间建声装修也是与器材“搭配”同等重要的“急之所在”。
再好的音视频系统如果在建声环境不合格的房间中播放,肯定是得不到好的结果,而对已有的房间(无论条件是否理想),只要按照建声学的规律及原则作力所能及的处理,就会得到“事半功倍”的效果,条件理想固然好,然而在不尽如人意的条件下,通过建声改造,最大限度的提升系统的效力,才是“真的本事”。
而对“ARRAY”为核心的音视频系统,房间的建声设计装修,下多大功夫都不为过,有幸的是本案中提供的房间建声条件非常理想。
本案建声设计的基本指标:⒈环境噪声≤35dB;⒉混响时间<0.7 S;⒊声压均匀度≤±6dB;⒋扩声频响60-12500Hz±6dB。
房间几何形状比例:高(H)∶宽(W)∶长(L)= 0.618∶1∶1.618
装修后房间实际尺寸:高(H)∶3.584m、宽(W)∶5.8m、长(L)∶9.385m
隔音机制及材料工艺:作空心墙(棚),空气层为5-10cm。 5-10cm木龙骨或轻钢龙骨、双层纸面石膏板压缝、玻璃胶勾缝、外涂环氧树脂或防水漆。

 吸音机制及材料工艺:50-100mm厚离心玻璃纤维(共使用190m2),外包70μ塑膜,墙表面采用“帕特”板。
发挥多孔、凹凸槽、狭缝、空腔、膜、导热纤维等换能效应。以达到声能→动能→热能的吸音目的。
漫散射处理:房间边角部份作反向拱弧结构处理,克服凹透镜声聚焦效应。
通过建声处理后,力争使房间做到“静、干、平”。小强家庭影院导购网www.av269.com

应当把录音软件重放系统与音乐厅现场演奏(无扩声)对房间混响的“干”“湿”要求分开来,所谓听音(扩声)环境不能太“干”的说法,是目前流传广泛的“认识”误区。
电源与接地:电源采用5KVA隔离、稳压、滤波参数变压器。
接地装置:自制。8根φ25mm 长2.5M镀锌管。氩弧焊焊接。使用富兰克林降阻剂。

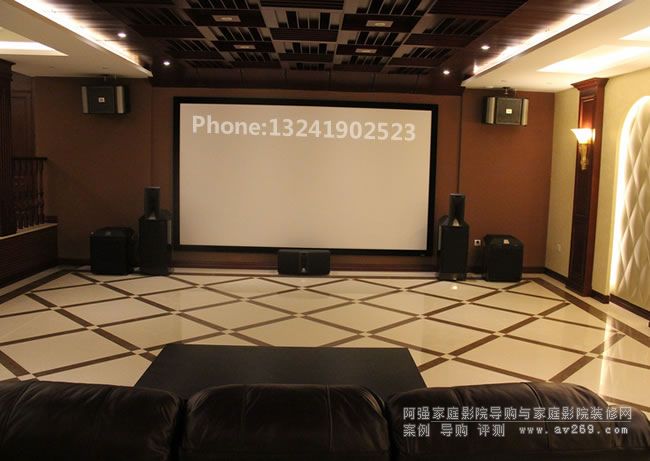

音箱摆位与系统调整(要点):音箱摆位:首先调好左右立体声道
⒈以W(宽边)中心线(F)承轴对称。
⒉两个0.618:A(左音箱中心前沿)—— B(右音箱中心前沿)= W(房间宽)×0.618;A(左箱)—— B(右箱)直线与F线(F 中心线 = L房间长)相交作0.618分割(避免分割为整数比)
⒊一个等边三角型,A(左箱)→B(右箱)→C(听音点)为等边三角形,(边长为W×0.618)延F(中心线)整体移动。
⒋音箱向内转角为0°-15°调整。
⒌A、B、前后左右可作 ±200mm范围调整。
⒍C点可沿中心线 F (前后)作 ±200mm调整。
调整结果得到:
⒈左右声道最佳分离度;⒉有空间感(脱箱感);⒊声音结像,焦点精确;⒋各频段声音平衡、和谐;⒌声音不“空”不“板”。
中置音箱调整:(注意)⒈高度;⒉前后位置;⒊音量。
环绕音箱调整:(注意)音量
低音音箱调整:(注意)相位(解决低频迟滞)方法:⒈位置(前后移动);⒉分频点设置;⒊音量控制。
其它:
⒈主音箱采用双功放驱动。SONY9100ES功放具备输出矩阵分配可实现主音箱(ARRAY1400)双功放驱动。(200W×2)推一只主箱(在采用5.1配置时)。
⒉音频传输采用HDMI。
⒊应用SONY“声场自动校正系统”。
以上调整方法可戏称为“W猜想”,反映了一种对音响事物的“认识”与“方法”。它建立在这样的命题之下,即“在特定的房间中,特定的音响系统的摆位与调整,多元变量之最优化组合是唯一性的”。此乃一家之谈,姑妄听之。玩“音响”也需要有理想,恪守理念,追求“至美”是发烧友们可爱品德,然而在现实中“因地制宜,退而求其次,灵活应变,探索求证”。才是“爱好者们”坚韧性格。
音视频软件播入测试:
务必选用著名软件公司(DG、EMI、DECCA等)经典录音作品,切勿使用分轨合成录音的所谓“发烧碟”测试。
视频部分:(略)

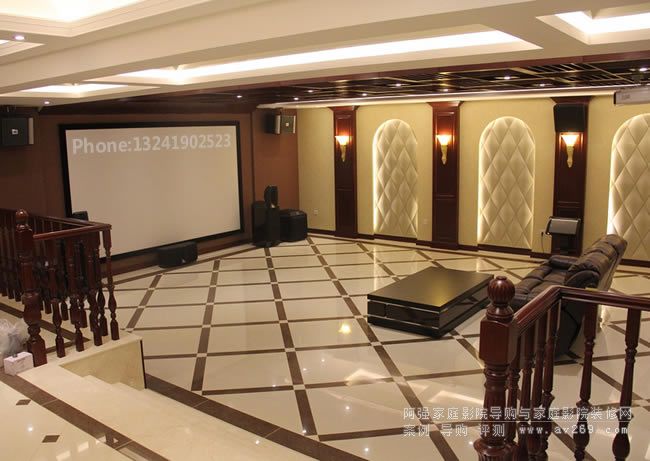

以“ARRAY”系列音箱为核心的“超级影院”注重选型配置的合理性,对房间建声设计装修下足功夫,电源接地一丝不苟,以及认真细致的调整。结果令使用者十分满意,也成为设计者的荣耀。
“ARRAY”的魅力到底是什么呢?说它的速度感,密度感,说它的不压缩的动态,说它的闻所未闻的营造三维声像的能力,都不尽然。一言以敝之,那就是:ARRAY——新时代的号角+大喇叭!
