劲浪Focus 300IWLCR6 嵌入式音箱
劲浪Focus该300IWLCR6内置扬声器 由法国制造,致力于家庭使用。该LCR(左、中、右)扬声器是搭建非凡的320平方英尺家庭影院的理想装置,不需折衷。
这些扬声器配备了Focal的独家技术,比如Flax低音扬声器锥体以及倒置高音圆顶,为您的家庭影音系统提供完美的音质和音准。低音可控制,清晰度极高。Flax锥体产生了自然和准确的声音,具有很强的辨识度,适合电影对话。看电影将成为一种全新的体验。
在该入墙式扬声器上中高音板可旋转90°,用作左、中或右扬声器以匹配听音点。高音和中音扬声器可调节以适应室内音效:无论何种环境类型,其将产生最佳的性能。 ;
在安装时,它们也展现了一个主要优势,该优势已经大大简化了EQI系统(EasyQuick Install)。对于 ,安装时不需要工具;无与伦比的简单快速安装。这些新产品也符合使用的最基本标准:无框架、磁格栅、防振脚……
劲浪Focus该300IWLCR6

Technical Specifications
Type 3-way In-wall
Drivers

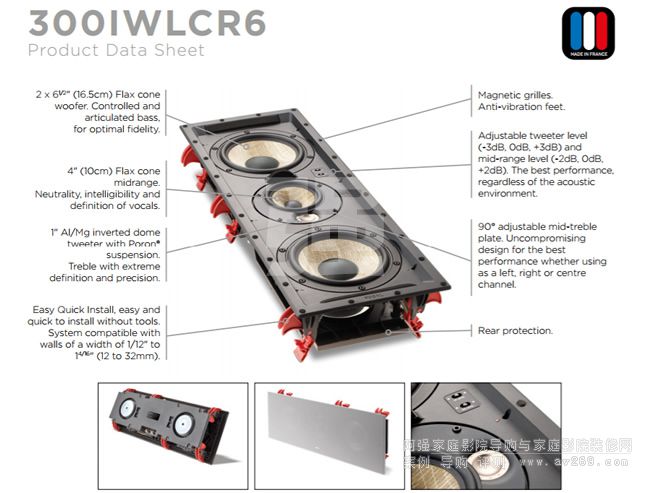

2 x 61/2" (16.5cm) woofers, 4" (10cm) Flax midrange, 1" (25mm) Al/Mg inverted dome tweeter
Sensitivity (2.83V/1m) 92dB
Frequency response (+/-3dB) 40Hz - 28kHz
Low frequency point (-6dB) 33Hz
Nominal impedance 8 Ω
Minimal impedance 2.9 Ω
Recommended amplifier power 50 - 150W

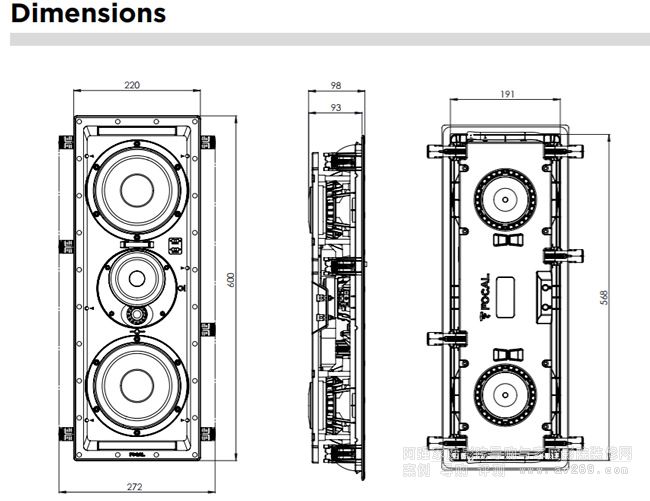

External dimensions (HxWxD) 235/8" x 811/16" x 37/8" (600 x 220 x 98mm)
Cut-Out diameter (HxL) 223/8" 71/2" (568 x 191mm)
Depth from wall 311/16" (93mm)
Net weight (with front grille) 12.4lbs (5.65kg)
Packing dimensions (WxDxH) 271/16" x 121/8" x 71/4" (688 x 308 x 184mm)
Total weight (with packaging) 17.4 lbs (7.9kg)
技术规范
三分频嵌入式音箱
驱动程序
2×61/2(16.5cm)低音扬声器,4英寸(10cm)亚麻中音,1英寸(25mm)A/Mg倒立圆顶高音计
灵敏度(2.83V/1m)92dB
频率响应(+/-3dB)40Hz -28 kHz
低频点(-6dB)
标准阻抗8Ω
最小阻抗2.9Ω
推荐放大器功率50~150瓦
外部尺寸(HXWXD)235/8“X 811/16”X 37/8“(600×220×98mm)
切割直径(HXL)223/8“71/2”(568×191mm)
入墙深度(93mm)
净重124LBS(5.65公斤)
包装尺寸(WXDXH)271/16“X 121/8”×71/4“(688×308×184mm)
总重量(带包装)17.4磅(7.9公斤)

铝/镁合金打造的TNV2倒圆顶高音单元:该产品采用的高音单元运用Focal独家倒圆顶技术,能够优化能量传送,打造全方位的乐音。圆顶的铝/镁合金材质能够保证卓越的刚度和阻尼性能,表现动感十足的甜美高音。阿强家庭影院导购平台欢迎您!
Flax(亚麻)振膜扬声器:300 Series音箱的扬声器配备Flax技术振膜。Flax(亚麻)振膜是一种拥有轻盈、坚硬及良好减震特性的环保面料,确保更优秀的中音效果和更佳的解析度。磁吸保护网罩:安装简便,整合更好。
OPC®优化的相位滤波器:相位优化提供精准、稳定而自然的音像。
可用于潮湿环境:如浴室、厨房……

Focus 300IC LCR5

磨合期
300 Series整合型音箱采用的扬声器是复杂的机械组件,需要经过一定适应期才能发挥最佳性能并适应
环境的温度和湿度条件。根据所处环境的差异,磨合期长短也不同,最长将持续数周时间。为加速这一
过程,建议您让音箱连续运行约二十小时。当音箱的性能稳定之后,您便可以充分享受300 Series整合
型音箱的卓越性能。
安装前的布线
只有在布线工作完成之后,您才可以进行音箱的安装。确保留出足够的线缆长度以轻松连接您的产品(
约50厘米)。建议您使用带有标记的线缆以区分扬声器的极性(+/-)。根据经销商的建议,选择截面
与长度相配的优质线缆。
功放的选择
功放的冗余功率不会对音箱和扬声器造成损坏,相反,功率不足则会。实际上,如果音量过高,功放饱
和并产生干扰信号具有摧毁高音单元的风险。300 Series整合型音箱的动态容量和清晰度足以突显与其
连接的放大器的品质缺陷。经销商会根据您的品位和预算引导您的选择。
安装
音箱的布局
300 Series音箱经过充分研究,以尽可能忠实再现各种形式的音乐或家庭影院节目。但是,需遵循一些
简单的规则来优化其性能,保证良好的音调平衡和逼真的声像。
声音扩散用途(吸顶)
要用于背景声音扩散(每个音箱独立于其它而运行),音箱可根据您的需求或房间的结构限制来安装。
但请注意不要使音箱太过靠近墙壁或角落,避免低频过度。
立体声用途(吸顶或壁挂)

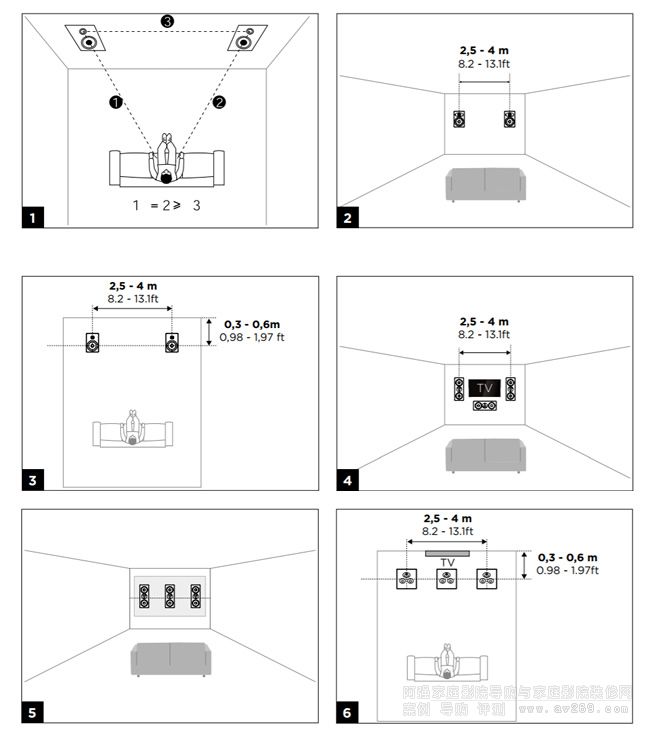

音箱应与听音区对称放置,以与其形成理想的等腰三角形。对于距离3至6米(图1)的听音区,两组音
箱之间的距离应为2.5至4米之间。但您可根据特定的布局条件寻找理想的折衷方案来调整这些距离的大
小。各组音箱需布置在相同高度和同一水平面上(图2)。
作为吸顶音箱使用时,前置左右音箱应放置在距离墙壁0.3至0.6米的同一水平线上。左右音箱的间距应
在2.5米至4米之间(图3)。
家庭影院用途(吸顶或壁挂)
•前置左、右和中置音箱
作为壁挂使用时,前置左右音箱应安装在屏幕两侧与听音区对称的中间高度,以与其形成理想的等腰三
角形。对于距离3至6米的听音区,两组音箱之间的距离应为2.5至4米之间,同时与屏幕保持约50厘米的
距离。但您可根据特定的布局条件寻找理想的折衷方案来调整这些距离的大小。
中置扬声器应尽可能靠近屏幕上方或下方安装,以实现真实的对话再现(图4)。
如使用微孔(透声)屏幕,则应将前置左右音箱和中置音箱以中间位置安装在屏幕后方的同一水平面上
(图5)。
作为吸顶使用时,前置左右音箱和中置音箱应放置在距离墙壁0.3至0.6米的同一水平线上。左右音箱的
间距应在2.5米至4米之间(图6)。
•5.1系统的后置效果扬声器。
作为壁挂使用时,后置效果音箱应安装在收听位置侧后方(0.5至1.5米)侧面墙壁上,并与前置左右音
箱保持相同高度(图7)。
作为吸顶使用时,后置效果音箱应安装在收听位置略偏后方(理想距离1.5至3米)的相同水平线上,且
左右侧音箱的距离应在2.5至4米之间(图8)。
•7.1系统的后置效果扬声器。
作为壁挂使用时,后置左右效果音箱应安装在收听位置相同高度的侧面墙壁上,并与前置左右音箱保持
相同高度。后置效果音箱应安装在收听位置后方墙壁上,并与前置左右音箱保持相同高度。两组音箱的
间距应在2.5米至4米之间(图9)。
作为吸顶使用时,后置左右效果音箱应放置在收听位置前方的同一水平线上。后置效果音箱应安装在收
听位置略偏后方(1.5至3米)的相同水平线上,且两组音箱的距离应在1.5至2.5米之间(图10)。
•Atmos®全景声效果音箱(吸顶)
对于5.1.2系统,Atmos全景声效果音箱应安装在同一水平线,相对于收听位置略偏前方(0.5至1.5米)
且两组音箱之间的距离应在2.5至4米之间(图11)。
对于5.1.4系统,Atmos全景声前置效果音箱应安装在同一水平线,相对于收听位置略偏前方(0.5至1.5
米)且两组音箱之间的距离应在2.5至4米之间。Atmos全景声后置效果音箱应安装在同一水平线,相对
于收听位置略偏后方(0.5至1.5米)且两组音箱之间的距离应在2.5至4米之间(图12)。
300 SERIES
使用手册
63
现有建筑
•安装音箱之前,请确保顶棚/墙壁上的相应位置没有障碍物,如通风管道的通道或任何可能干扰安装
的电缆。使用适当的工具帮助您确定正确的位置。
•请确保顶棚/墙壁有足够的内部空间来安装产品。
•使用提供的切割模板,在现有的顶棚/墙壁绘制标线。然后根据标线用合适的工具在顶棚/墙壁上切割
出开口(图A1、A2/B1、B2/C1、C2)。
新建筑
•使用特定的可选安装套件
•在安装音箱之前用电缆连接
音箱的摆放
300 Series产品中包含外壳和磁架。
300ICLCR5音箱提供适配器(靠近角落安装),能够满足不同厚度(12至54毫米)顶棚的使用需求。
由于300 Series产品采用“简易快速安装”系统,其安装过程无需借助任何工具!
300IW6/300IWLCR6

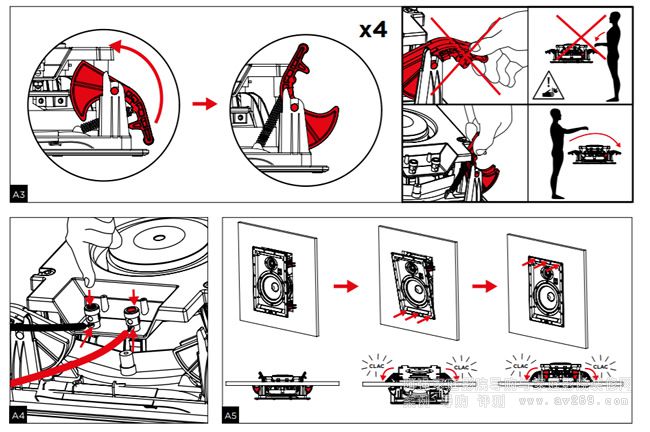

1. 抬起固定爪钩(图A3/B3)
2. 将预先剥好的音箱电缆连接至音箱的弹簧端子。务必确保每组音箱的极性正确连接:连接到功
放“+”端子的电缆必须连接到扬声器的红色端子。同样,连接到功放“-”端子的电缆必须连接到
扬声器的黑色端子。
3. 按压音箱的外沿将产品嵌入墙壁或天花板以将其固定(图A5/B5)

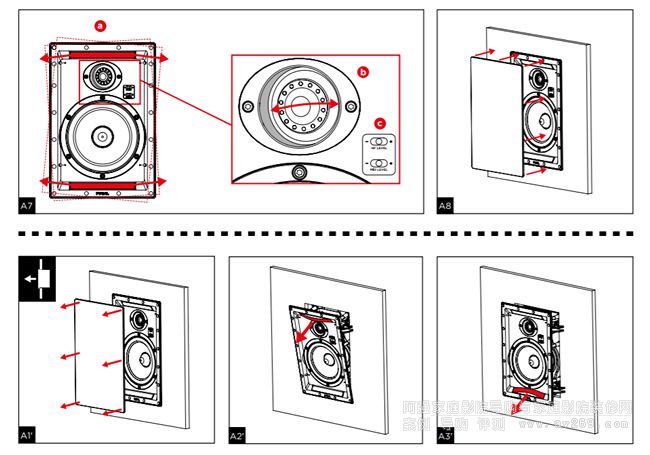

4. 如有必要,根据房间的声学特征调整高音和中音水平(图A7/B7)

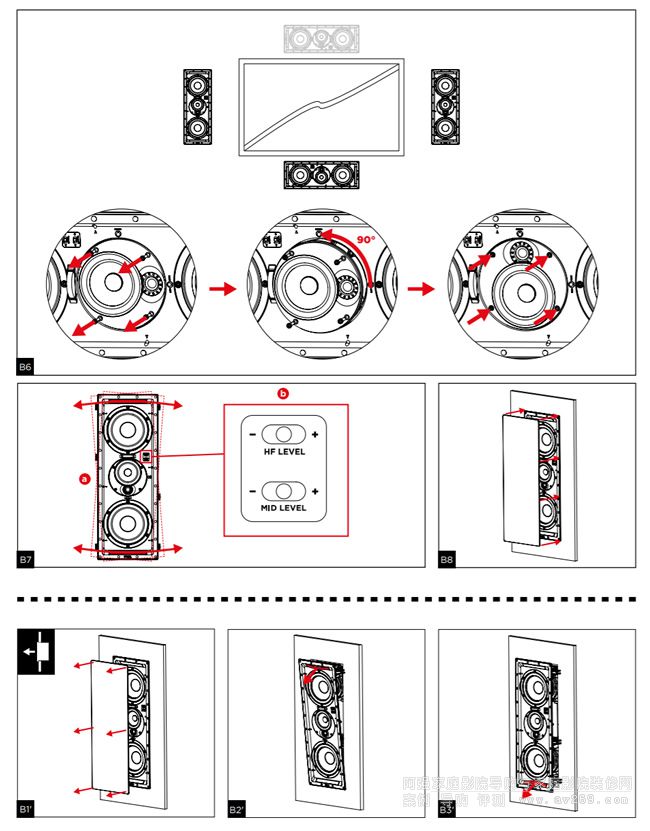

300IWLCR6: 作为中置音箱使用时,卸下中高音面板的4枚螺丝,将面板旋转90°以使高音单元的
位置与“CENTER”标记相对应(图B6)。拧紧4枚螺丝。
300IW6: 将高音单元指向收听位置(图A7)。
5. 300 Series音箱包装箱中带有一件遮光隔音织物。取下保护膜并将织物覆在网罩上。但是没有遮光
织物时,音响效果会更好。
6. 现在可将网罩安装就位。网罩依靠安装支架上的磁铁进行固定,您只需将其与安装架的边缘对齐即
可。(图A8/B8)

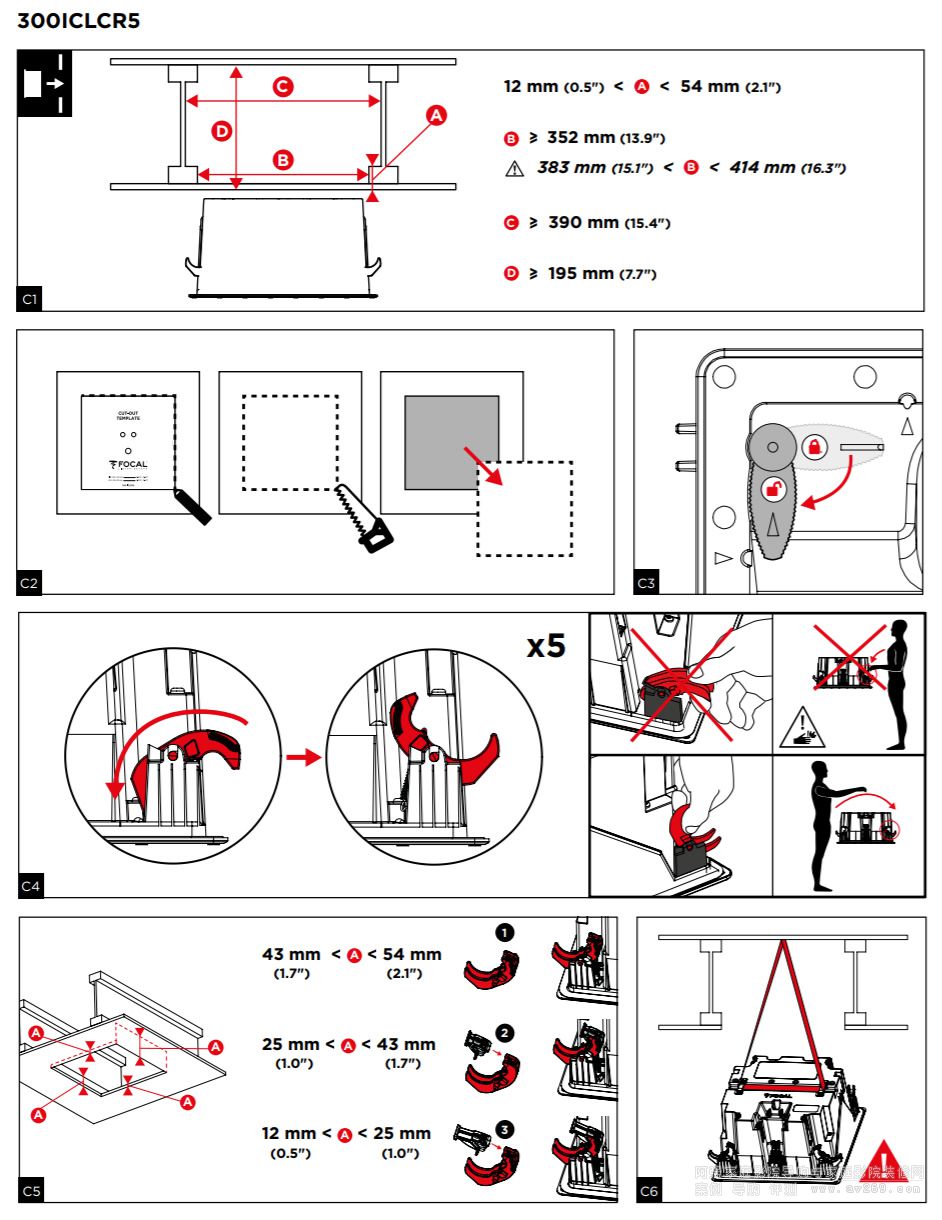

劲浪嵌入式音箱安装示意图1. 解开安全锁扣(图C3)。
2. 抬起固定爪钩(图C4).
3. 测量顶棚的厚度,根据需要安装合适的适配器(靠近角落安装)(图C5)。
4. 借助吊索确保产品安装的安全(图C6)。
5. 将预先剥好的音箱电缆连接至音箱的弹簧端子。务必确保每组音箱的极性正确连接:连接到功
放“+”端子的电缆必须连接到扬声器的红色端子。同样,连接到功放“-”端子的电缆必须连接到
扬声器的黑色端子。如果此处不符合条件,立体声像和低音品质将极大降低(图C7)。
6. 按压音箱的外沿将产品嵌入墙壁或顶棚以将其固定(图C8)然后锁定保险装置(图C9)。

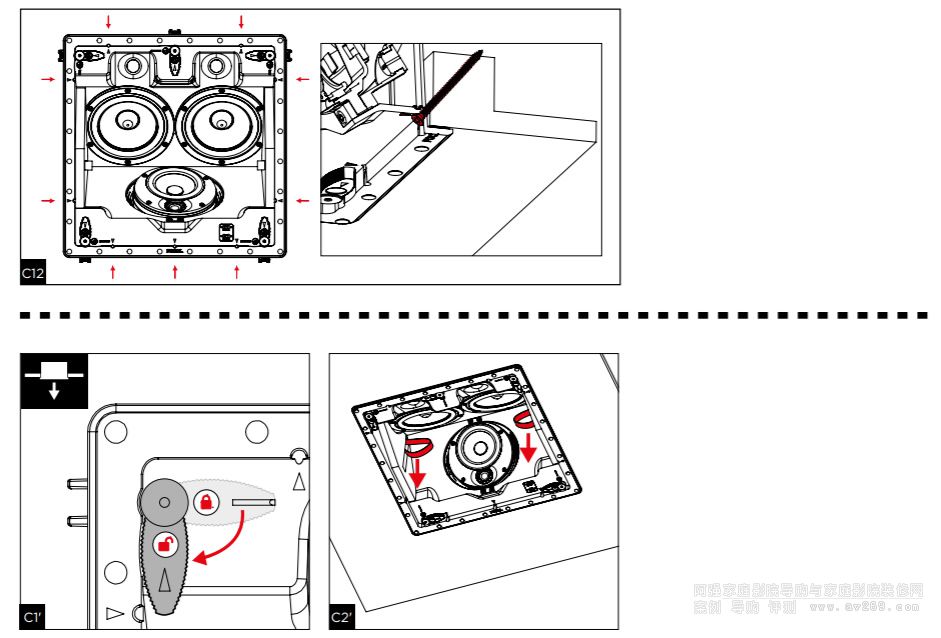

7. 如有必要可加装固定螺丝(最多9颗)。建议使用长度超过8厘米的长螺丝,将其插入红色箭头所
标注的插槽中(图C12)。
8. 将中高音面板指向收听位置(图C10)。如有必要,根据房间的声学特征调整高音和中音水平(图
C10)。
9. 300 Series音箱包装箱中带有一件遮光隔音织物。取下保护膜并将织物覆在网罩上。但是没有遮光
织物时,音响效果会更好。
10. 现在可将网罩安装就位。它依靠安装支架上的磁铁进行固定,您只需将其与安装架的边缘对齐即
可。(图C11)
